Електрофільтр для аерозолів

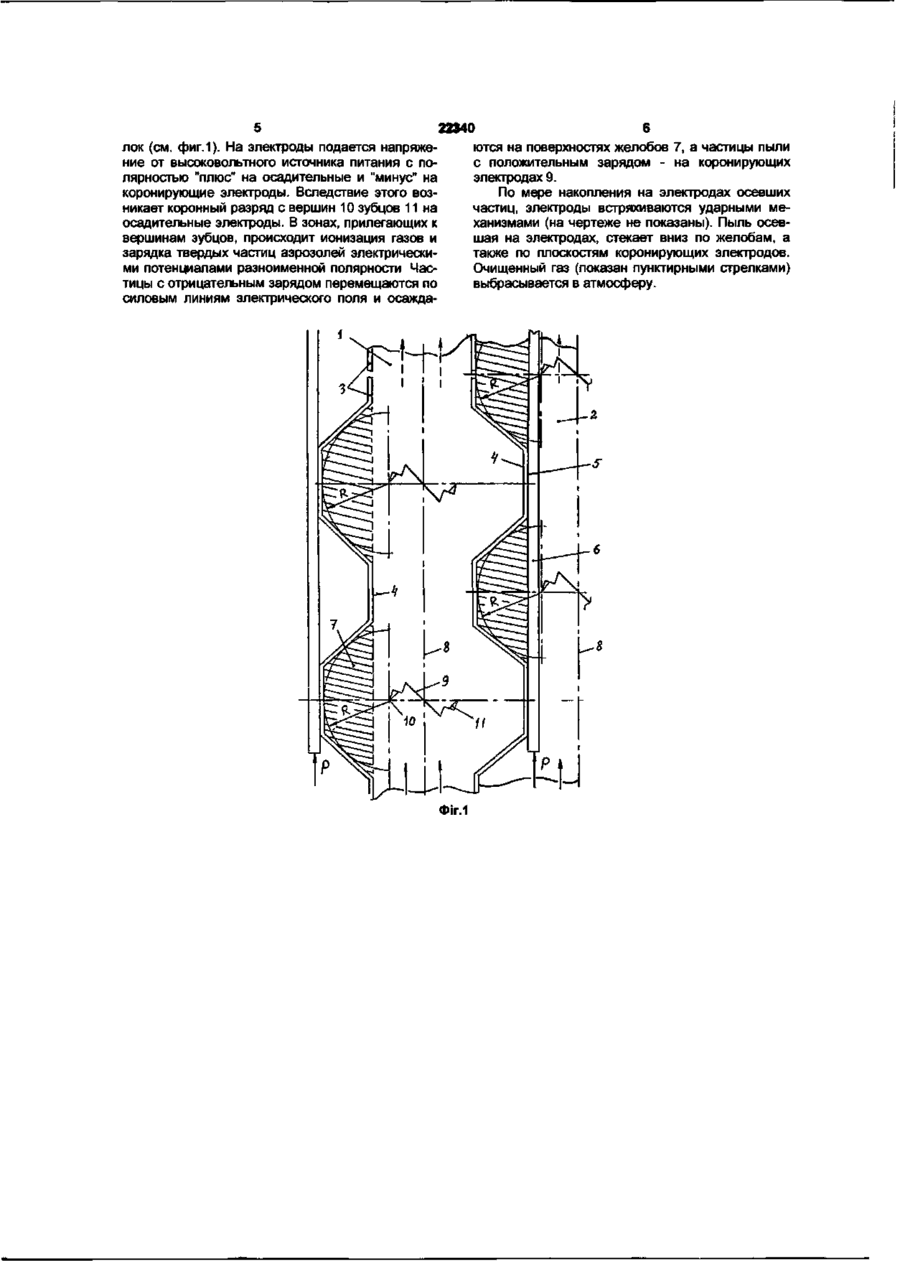

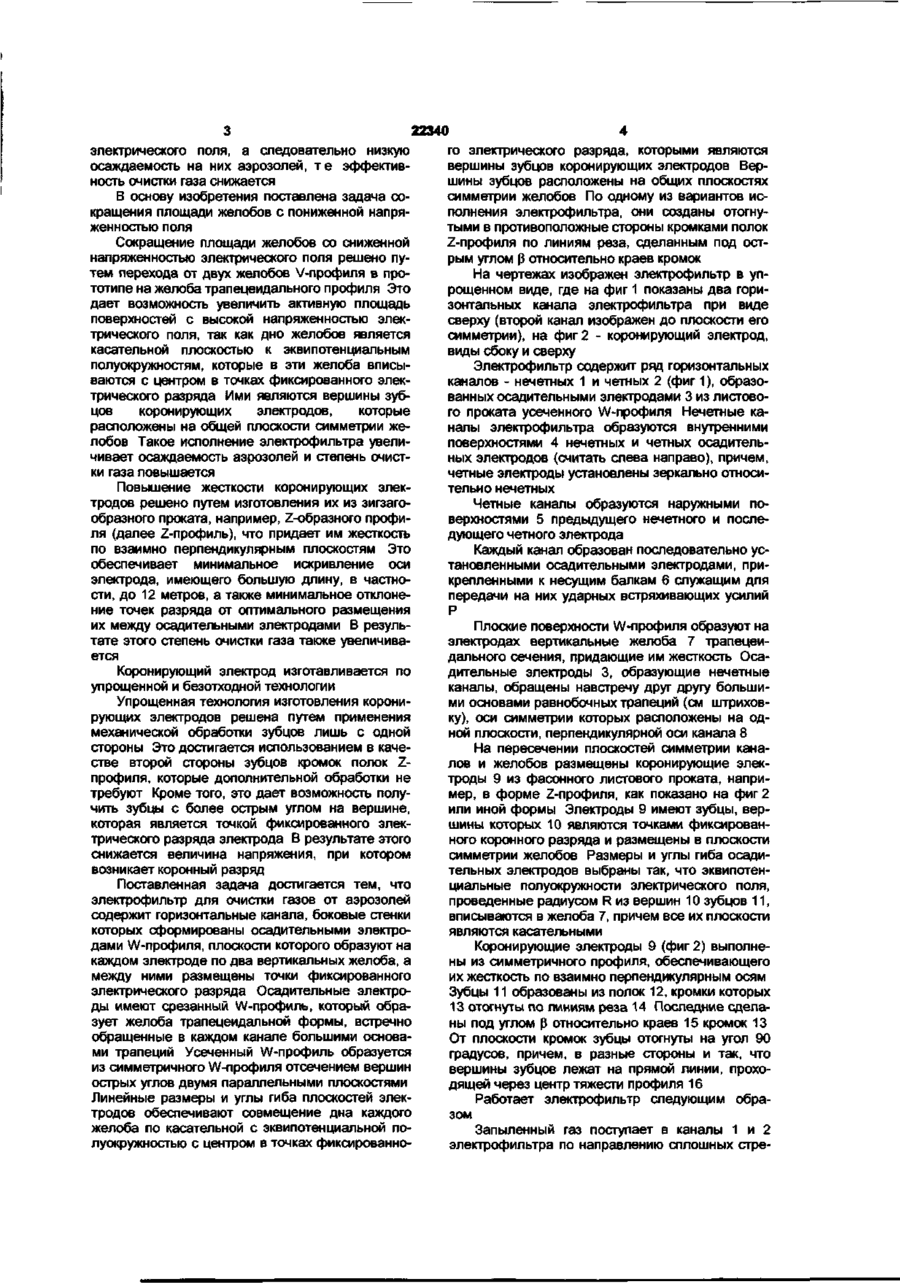

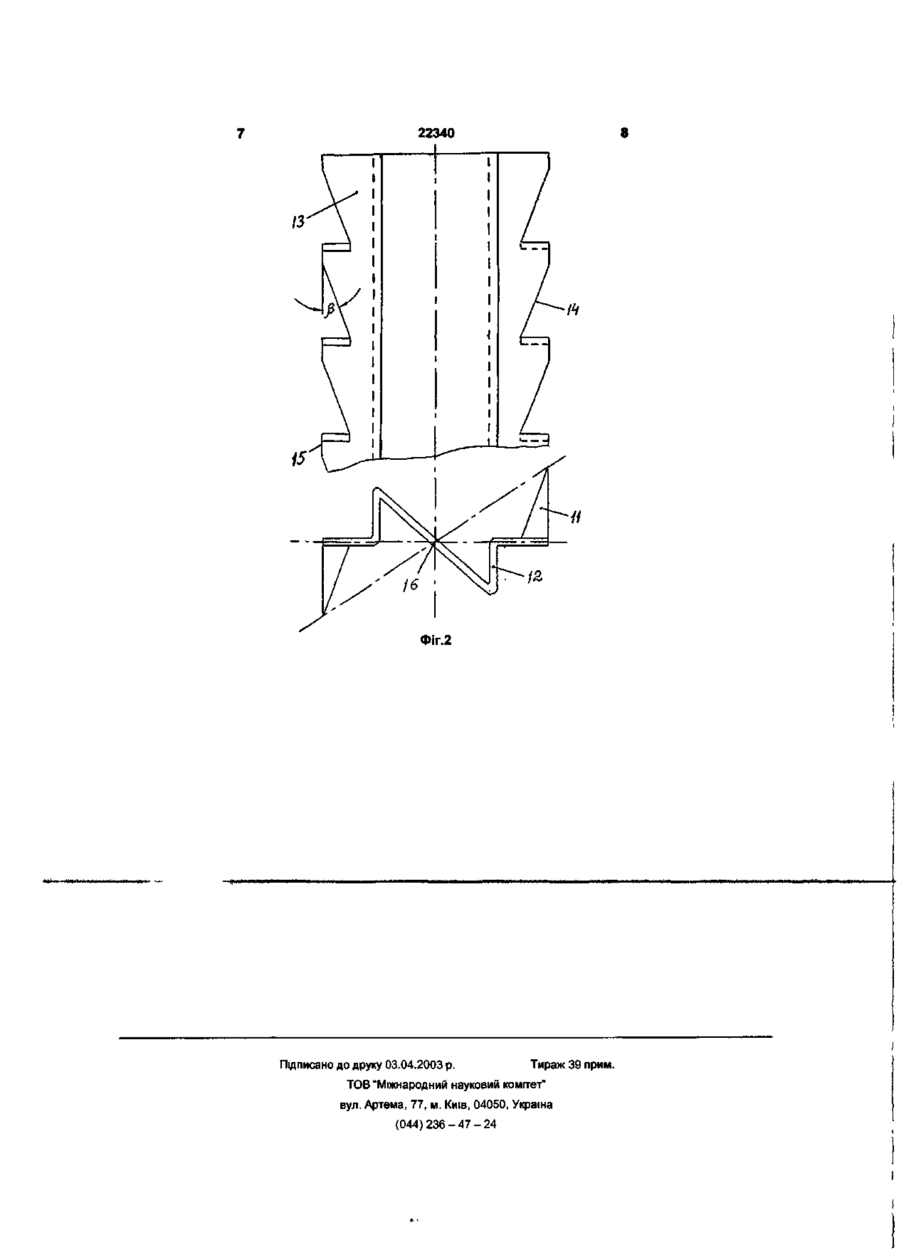

1. Электрофильтр для аэрозолей, содержащий горизонтальные каналы с боковыми стенка ми, образованными осадительными электродами W-профиля, плоскости которого формируют на каждом электроде два вертикальных желоба, а между ними размещены точки фиксированного электрического разряда, отличающийся тем, что осадительные электроды имеют усеченный Wпрофиль, образующий желоба трапецеидальной формы, встречно обращенные в каждом канале большими основаниями трапеций, причем линейные размеры и углы гибки плоскостей электродов обеспечивают совмещение дна каждого желоба по касательной с эквипотенциальной полуокружностью с центром в точках фиксированного электрического разряда, которыми являются вершины зубцов коронирующих электродов, лежащие на общей плоскости симметрии желобов. 2. Электрофильтр по п.1, отличающийся тем, что зубцы коронирующих электродов образованы отогнутыми в противоположные стороны кромками полок Z-профиля электродов по линиям реза под острым углом р к краям этих кромок. Изобретение относится к технике очистки газов с использованием электростатического эффекта, преимущественно в области теплоэнергетики (большие тепловые электростанции), в металлургической, химической и в других отраслях промышленности. Известен электрофильтр с коронирующим электродом для выделения пыли из потока очищаемого газа, с использованием электростатического эффекта. Коронирующий электрод фильтра (см. а.с. СССР №1810113, М.Кп.5 ВОЗС 3/41, бюл. 15, 1993) имеет ленточный корпус с зубцами, равномерно расположенными по его сторонам. Жесткость такого электрода недостаточна для использования в электрофильтрах крупных тепловых электростанций, где используются электроды длиною до 12 метров. Наиболее близким по технической сущности, заявленному электрофильтру, является электро фильтр по патенту Чешской Республики №278119, М.Кл. 3 ВОЗС 3/45, 3/41, 1984 - прототип, который содержит горизонтальные канали, боковые стенки которых образованы осадительными электродами W-профиля. Крайние и внутренние плоскости этого профиля образуют на каждом электроде по два вертикальных желоба V-профиля, которые встречно обращены друг к другу внутренними поверхностями и имеют общие плоскости симметрии. На пересечении их с осями каналов расположены точки фиксированного электрического разряда. Эквипотенциальные полуокружности вписываются в желоба так, что боковые поверхности их являются касательными к этим полуокружностям. Недостаток этого электрофильтра заключается в том, что поверхности желобов, выходящие за пределы точек касания эквипотенциальных полуокружностей имеют пониженную напряженность см о ГО см см 22340 электрического поля, а следовательно низкую го электрического разряда, которыми являются осаждаемость на них аэрозолей, т е эффективвершины зубцов коронирующих электродов Верность очистки газа снижается шины зубцов расположены на общих плоскостях В основу изобретения поставлена задача сосимметрии желобов По одному из вариантов искращения площади желобов с пониженной напряполнения электрофильтра, они созданы отогнуженностью поля тыми в противоположные стороны кромками полок Z-профиля по линиям реза, сделанным под остСокращение площади желобов со сниженной рым углом р относительно краев кромок напряженностью электрического поля решено путем перехода от двух желобов V-профиля в проНа чертежах изображен электрофильтр в уптотипе на желоба трапецеидального профиля Это рощенном виде, где на фиг 1 показаны два горидает возможность увеличить активную площадь зонтальных канала электрофильтра при виде поверхностей с высокой напряженностью элексверху (второй канал изображен до плоскости его трического поля, так как дно желобов является симметрии), на фиг 2 - коронирующий электрод, касательной плоскостью к эквипотенциальным виды сбоку и сверху полуокружностям, которые в эти желоба вписыЭлектрофильтр содержит ряд горизонтальных ваются с центром в точках фиксированного элекканалов - нечетных 1 и четных 2 (фиг 1), образотрического разряда Ими являются вершины зубванных осадительными электродами 3 из листовоцов коронирующих электродов, которые го проката усеченного W-профиля Нечетные карасположены на общей плоскости симметрии женалы электрофильтра образуются внутренними лобов Такое исполнение электрофильтра увелиповерхностями 4 нечетных и четных осадительчивает осаждаемость аэрозолей и степень очистных электродов (считать слева направо), причем, ки газа повышается четные электроды установлены зеркально относительно нечетных Повышение жесткости коронирующих электродов решено путем изготовления их из зигзагоЧетные каналы образуются наружными пообразного проката, например, Z-образного профиверхностями 5 предыдущего нечетного и послеля (далее Z-профиль), что придает им жесткость дующего четного электрода по взаимно перпендикулярным плоскостям Это Каждый канал образован последовательно усобеспечивает минимальное искривление оси тановленными осадительными электродами, приэлектрода, имеющего большую длину, в частнокрепленными к несущим балкам 6 служащим для сти, до 12 метров, а также минимальное отклонепередачи на них ударных встряхивающих усилий ние точек разряда от оптимального размещения Р их между осадительными электродами В резульПлоские поверхности W-профиля образуют на тате этого степень очистки газа также увеличиваэлектродах вертикальные желоба 7 трапецеиется дального сечения, придающие им жесткость ОсаКоронирующий электрод изготавливается по дительные электроды 3, образующие нечетные упрощенной и безотходной технологии каналы, обращены навстречу друг другу большиУпрощенная технология изготовления короними основами равнобочных трапеций (см штриховрующих электродов решена путем применения ку), оси симметрии которых расположены на одмеханической обработки зубцов лишь с одной ной плоскости, перпендикулярной оси канала 8 стороны Это достигается использованием в качеНа пересечении плоскостей симметрии канастве второй стороны зубцов кромок полок Zлов и желобов размещены коронирующие элекпрофиля, которые дополнительной обработки не троды 9 из фасонного листового проката, напритребуют Кроме того, это дает возможность полумер, в форме Z-профиля, как показано на фиг 2 чить зубцы с более острым углом на вершине, или иной формы Электроды 9 имеют зубцы, веркоторая является точкой фиксированного элекшины которых 10 являются точками фиксировантрического разряда электрода В результате этого ного коронного разряда и размещены в плоскости снижается величина напряжения, при котором симметрии желобов Размеры и углы гиба осадивозникает коронный разряд тельных электродов выбраны так, что эквипотенциальные полуокружности электрического поля, Поставленная задача достигается тем, что проведенные радиусом R из вершин 10 зубцов 11, электрофильтр для очистки газов от аэрозолей вписываются в желоба 7, причем все их плоскости содержит горизонтальные канала, боковые стенки являются касательными которых сформированы осадительными электродами W-профиля, плоскости которого образуют на Коронирующие электроды 9 (фиг 2) выполнекаждом электроде по два вертикальных желоба, а ны из симметричного профиля, обеспечивающего между ними размещены точки фиксированного их жесткость по взаимно перпендикулярным осям электрического разряда Осадительные электроЗубцы 11 образованы из полок 12, кромки которых ды имеют срезанный W-профипь, который обра13 отогнуты по пиниям реза 14 Последние сделазует желоба трапецеидальной формы, встречно ны под углом р относительно краев 15 кромок 13 обращенные в каждом канале большими основаОт плоскости кромок зубцы отогнуты на угол 90 ми трапеций Усеченный W-профиль образуется градусов, причем, в разные стороны и так, что из симметричного W-профиля отсечением вершин вершины зубцов лежат на прямой линии, прохоострых углов двумя параллельными плоскостями дящей через центр тяжести профиля 16 Линейные размеры и углы гиба плоскостей элекРаботает электрофильтр следующим обратродов обеспечивают совмещение дна каждого зом желоба по касательной с эквипотенциальной поЗапыленный газ поступает в каналы 1 и 2 луокружностью с центром в точках фиксированноэлектрофильтра по направлению сплошных стре лок (см. фиг.1). На электроды подается напряжение от высоковольтного источника питания с полярностью "плюс" на осадительные и "минус" на коронирующие электроды. Вследствие этого возникает коронный разряд с вершин 10 зубцов 11 на осадительные электроды. В зонах, прилегающих к вершинам зубцов, происходит ионизация газов и зарядка твердых частиц аэрозолей электрическими потенциалами разноименной полярности Частицы с отрицательным зарядом перемещаются по силовым линиям электрического поля и осажда 22340 ются на поверхностях желобов 7, а частицы пыли с положительным зарядом - на коронирующих электродах 9. По мере накопления на электродах осевших частиц, электроды встряхиваются ударными механизмами (на чертеже не показаны). Пыль осевшая на электродах, стекает вниз по желобам, а также по плоскостям коронирующих электродов. Очищенный газ (показан пунктирными стрелками) выбрасывается в атмосферу. ФІГ.1 22340 Фіг.2 Підписано до друку 03.04.2003 р. Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
