Наддолотний гідроелеватор

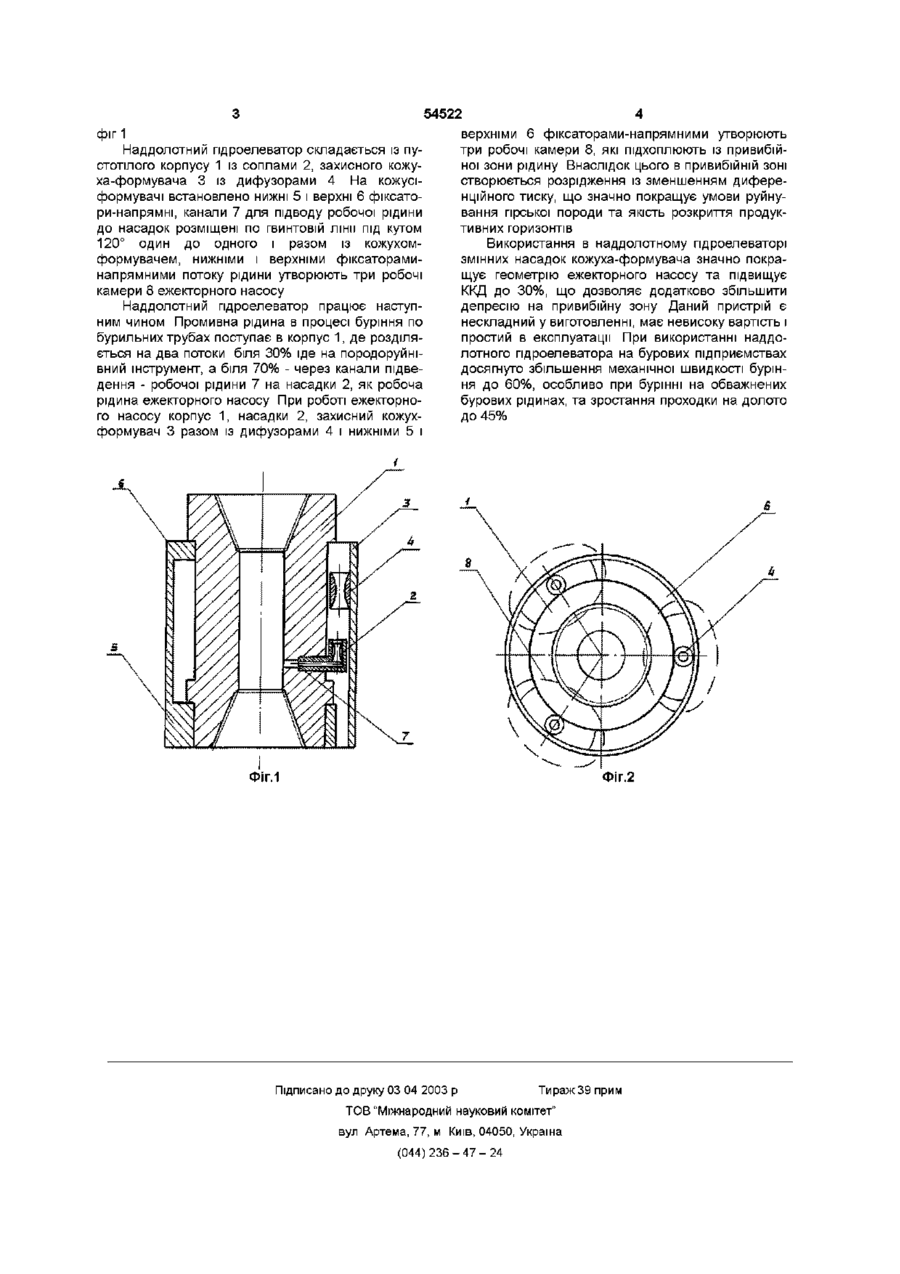

Наддолотний гідроелеватор, який містить пустотілий корпус із соплами, захисний кожух формувач із дифузорами, який відрізняється тим, що на кожусі-формувачі встановлено нижні та верхні фіксатори-напрямні, а канали для підведення робочої рідини та самі насадки розміщені в корпусі по гвинтовій лінії під кутом 120° один до одного і разом із кожухом-формувачем, нижніми і верхніми фіксаторами-напрямними потоку рідини та дифузорами утворюють три робочі камери ежекторного насоса Недоліками даного технічного рішення є неоптимальна геометрія ежекторного насосу і відсутність формування потоків рідини, що створює значний опір її руху і, як наслідок, зменшення ККД, наявність небезпечного перерізу в площині отворів підведення робочої рідини до сопел, що внаслідок великих знакоперемінних напружень призводить до виникнення тріщин і, як результат, до аварійного руйнування корпусу, жорстко задана гідравлічна характеристика ежекторного насосу, що виключає можливість оперативної зміни (в умовах бурової) величини необхідної депресії на вибій Задачею даного винаходу є підвищення ефективності роботи породоруйнівного інструменту та якості розкриття продуктивних горизонтів Для вирішення поставленої задачі у відомому наддолотному гідроелеваторі, який містить пустотілий корпус із соплами, захисний кожух-формувач із дифузорами, згідно із винаходом, на кожусіформувачі встановлено нижні і верхні фіксаторинапрямні, а отвори для підведення робочої рідини і самі насадки розміщені в корпусі по гвинтовій лінії під кутом 120° один до одного і разом із кожухомформувачем, нижніми і верхніми фіксатораминаправляючими потоку рідини та дифузорами утворюють три робочі камери ежекторного насосу На наведених фіг 1 зображено наддолотний гідроелеватор у перерізі, а на фіг 2 - вид зверху О ю ю 54522 фіг 1 Наддолотнии гідроелеватор складається із пустотілого корпусу 1 із соплами 2, захисного кожуха-формувача 3 із дифузорами 4 На кожусіформувачі встановлено нижні 5 і верхні 6 фіксатори-напрямні, канали 7 для підводу робочої рідини до насадок розміщені по гвинтовій лінії під кутом 120° один до одного і разом із кожухомформувачем, нижніми і верхніми фіксатораминапрямними потоку рідини утворюють три робочі камери 8 ежекторного насосу Наддолотнии гідроелеватор працює наступним чином Промивна рідина в процесі буріння по бурильних трубах поступає в корпус 1, де розділяється на два потоки біля 30% іде на породоруйнівний інструмент, а біля 70% - через канали підведення - робочої рідини 7 на насадки 2, як робоча рідина ежекторного насосу При роботі ежекторного насосу корпус 1, насадки 2, захисний кожухформувач 3 разом із дифузорами 4 і нижніми 5 і верхніми 6 фіксаторами-напрямними утворюють три робочі камери 8, які підхоплюють із привибійноі зони рідину Внаслідок цього в привибійній зоні створюється розрідження із зменшенням диференційного тиску, що значно покращує умови руйнування гірської породи та якість розкриття продуктивних горизонтів Використання в наддолотному гідроелеваторі змінних насадок кожуха-формувача значно покращує геометрію ежекторного насосу та підвищує ККД до 30%, що дозволяє додатково збільшити депресію на привибійну зону Даний пристрій є нескладний у виготовленні, має невисоку вартість і простий в експлуатації При використанні наддолотного гідроелеватора на бурових підприємствах досягнуто збільшення механічної швидкості буріння до 60%, особливо при бурінні на обважнених бурових рідинах, та зростання проходки на долото до 45% Фіг.2 ФІГ.1 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
