Шафа для розміщення електрообладнання

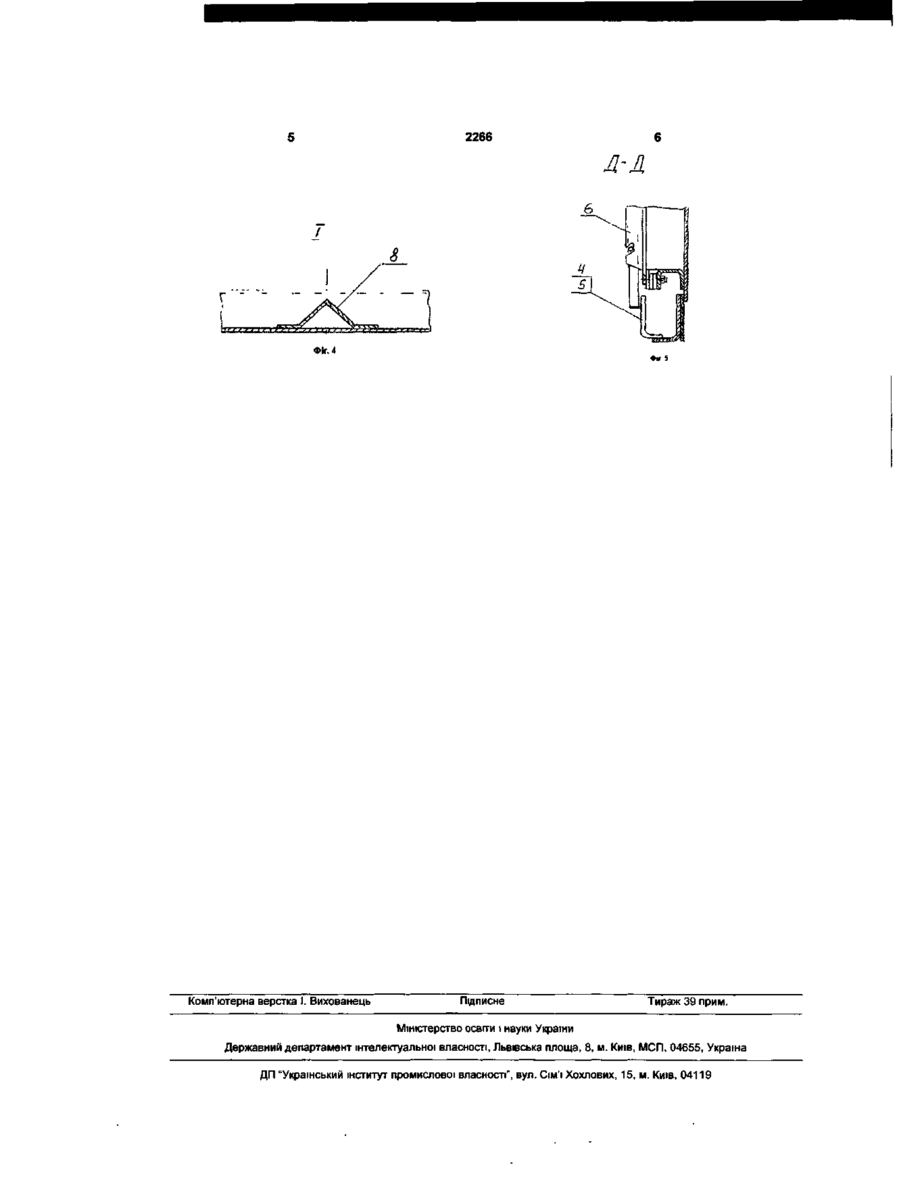

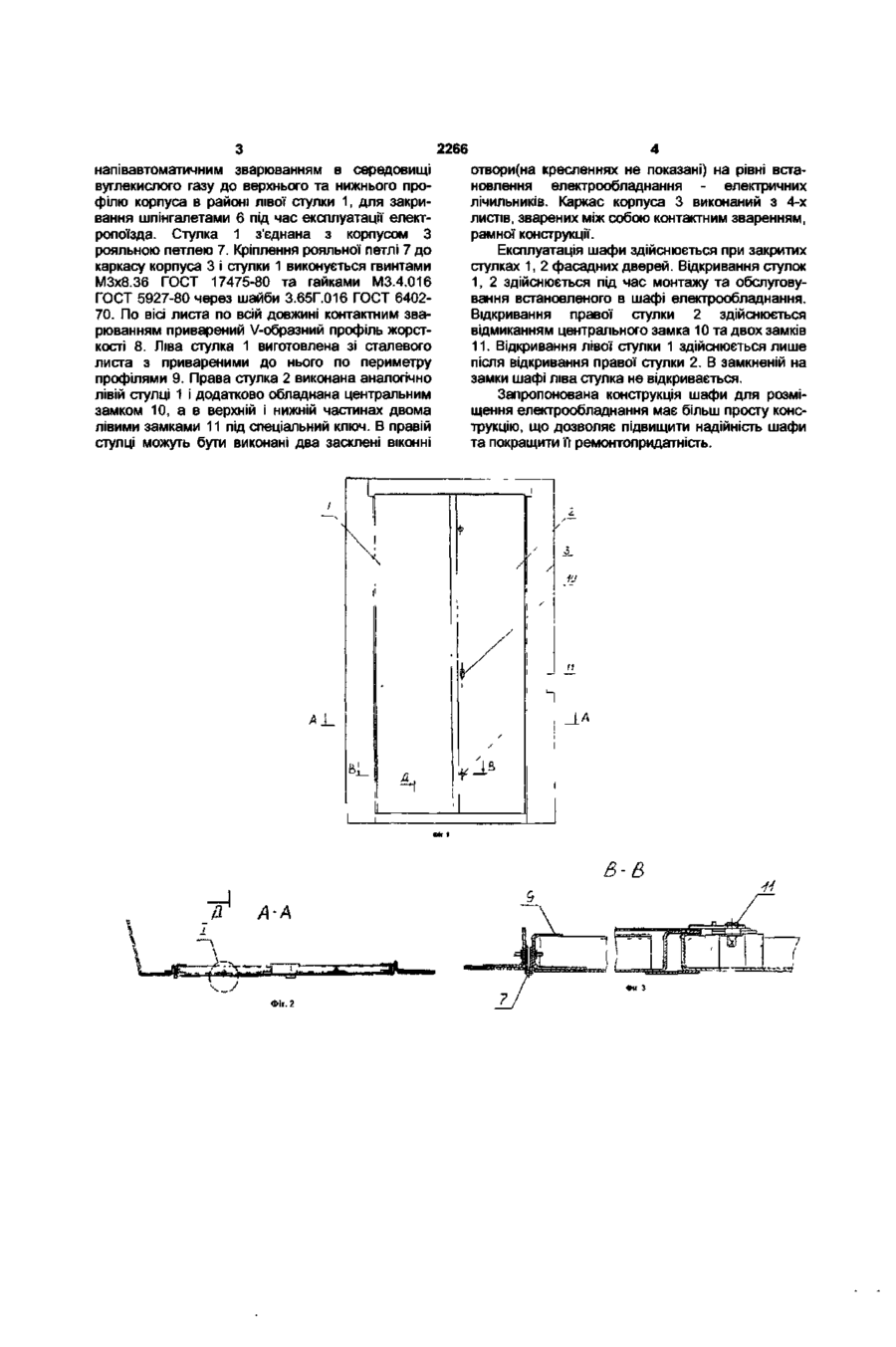

1 Шафа для розміщення електрообладнання, що виконана у вигляді корпусу зварної конструкції та фасадних дверей, яка відрізняється тим, що фасадні двері мають дві стулки, з'єднані з каркасом рояльною петлею, при цьому по осі кожної стулки виконаний V-подібний профіль жорсткості 2 Шафа за п 1, яка відрізняється тим, що на фасадних дверях виконані ВІКОННІ отвори на рівні установлення панелей електрообладнання в корпусі шафи Корисна модель відноситься до електротехніки та може бути використана як шафа для розміщення електрообладнання, зокрема, в вагонах електропоїздів, яке встановлюють в тамбурах головних, моторних та причіпних вагонів Відома шафа для розміщення високовольтного обладнання в вагонах електропоїздів [див Конструкції Ризького ВЗ, 1976р ] Корпус відомої шафи виконаний з алюмінієвого листа, кожна з частин шафи закріплена між собою алюмінієвими заклепковими з'єднаннями Двері шафи складаються з двох стулок з використанням U-подібного профілю жорсткості, який ускладнює виготовлення шафи Закріплення рояльних петель до каркасу кожної з половинок дверей виконується також заклепковими з'єднаннями, що також ускладнює конструкцію шафи Відома також шафа для розміщення електрообладнання, виконана у вигляді корпуса зварної конструкції та фасадних дверей [патент України №3291, МПК Н 02В 1/08, 1994р] Двері у ВІДОМІЙ шафі виконані одностулковими Бокові стінки корпуса мають різну конфігурацію, а бокові сторони дверей виконані ступінчастої форми Корпус з дверима з'єднаний шарнірами, які мають вісь Така конструкція шафи також має складну форму і не може бути ефективно використана в вагонах електропоїздів В основу корисної моделі покладена задача створення такої шафи для розміщення електрообладнання, в якій шляхом зміни умов виконання елементів, забезпечилося б спрощення конструкції шафи Поставлена задача вирішується тим, що в шафі для розміщення електрообладнання, виконаної у вигляді корпусу зварної конструкції та фасадних дверей, згідно корисної моделі, фасадні двері мають дві стулки, з'єднані з каркасом рояльною петлею, при цьому по ВІСІ кожної стулки виконаний V-подібний профіль жорсткості Крім того, на фасадних дверях виконані ВІКОННІ отвори на рівні установлення панелей електрообладнання в корпусі шафи Виконання фасадних дверей з V-подібним профілем жорсткості з двох стулок, з'єднаних зі зварним каркасом рамної форми рояльною петлею забезпечує спрощення конструкції шафи для тамбурів вагонів електропоїздів Запропонована корисна модель поясняється графічно, де на фіг 1 представлена шафа для розміщення електрообладнання - вид спереду, на фіг 2 - переріз А-А за фіг 1, на фіг 3 - переріз В-В за фіг 1, на фіг 4 - фрагмент за фіг 2, на фіг 5 - переріз Д-Д за фіг 1 Шафа для розміщення електрообладнання в тамбурах головних, моторних та причіпних вагонів електропоїздів являє собою виготовлену з листа Б-ПН-0-1,4 ГОСТ 19903-74/К27ОВ-ІІІ-10 кп ДСТУ 2834-94 зварну рамну конструкцію, виконану у вигляді корпуса та фасадних дверей, які складаються із двох стулок 1, 2, встановлених в каркасі корпусу 3, та кутників 4, 5 Кутники 4, 5 приварені СО (О CM CM 2266 напівавтоматичним зварюванням в середовищі вуглекислого газу до верхнього та нижнього профілю корпуса в районі лівої стулки 1, для закривання шпінгалетами 6 під час експлуатації електропоїзда. Стулка 1 з'єднана з корпусом З рояльною петлею 7. Кріплення рояльної петлі 7 до каркасу корпуса 3 і стулки 1 виконується гвинтами М3х8.36 ГОСТ 17475-80 та гайками МЗ.4.016 ГОСТ 5927-80 через шайби 3.65Г.016 ГОСТ 640270. По вісі листа по всій довжині контактним зварюванням приварений V-образний профіль жорсткості 8. Ліва стулка 1 виготовлена зі сталевого листа з привареними до нього по периметру профілями 9. Права стулка 2 виконана аналогічно лівій стулці 1 і додатково обладнана центральним замком 10, а в верхній і нижній частинах двома лівими замками 11 під спеціальний ключ. В правій стулці можуть бути виконані два засклені віконні отвори(на кресленнях не показані) на рівні встановлення електрообладнання - електричних лічильників. Каркас корпуса 3 виконаний з 4-х листів, зварених між собою контактним зваренням, рамної конструкції. Експлуатація шафи здійснюється при закритих стулках 1, 2 фасадних дверей. Відкривання стулок I, 2 здійснюється під час монтажу та обслуговування встановленого в шафі електрообладнання. Відкривання правої стулки 2 здійснюється відмиканням центрального замка 10 та двох замків I 1 . Відкривання лівої стулки 1 здійснюється лише після відкривання правої стулки 2. В замкненій на замки шафі ліва стулка не відкривається. Запропонована конструкція шафи для розміщення електрообладнання має більш просту конструкцію, що дозволяє підвищити надійність шафи та покращити її ремонтопридатність. в-в А-А 2266 М-Л Фіг. 4 Комп'ютерна верстка І. Вихованець Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
