Шафа для розміщення радіоелектронної апаратури

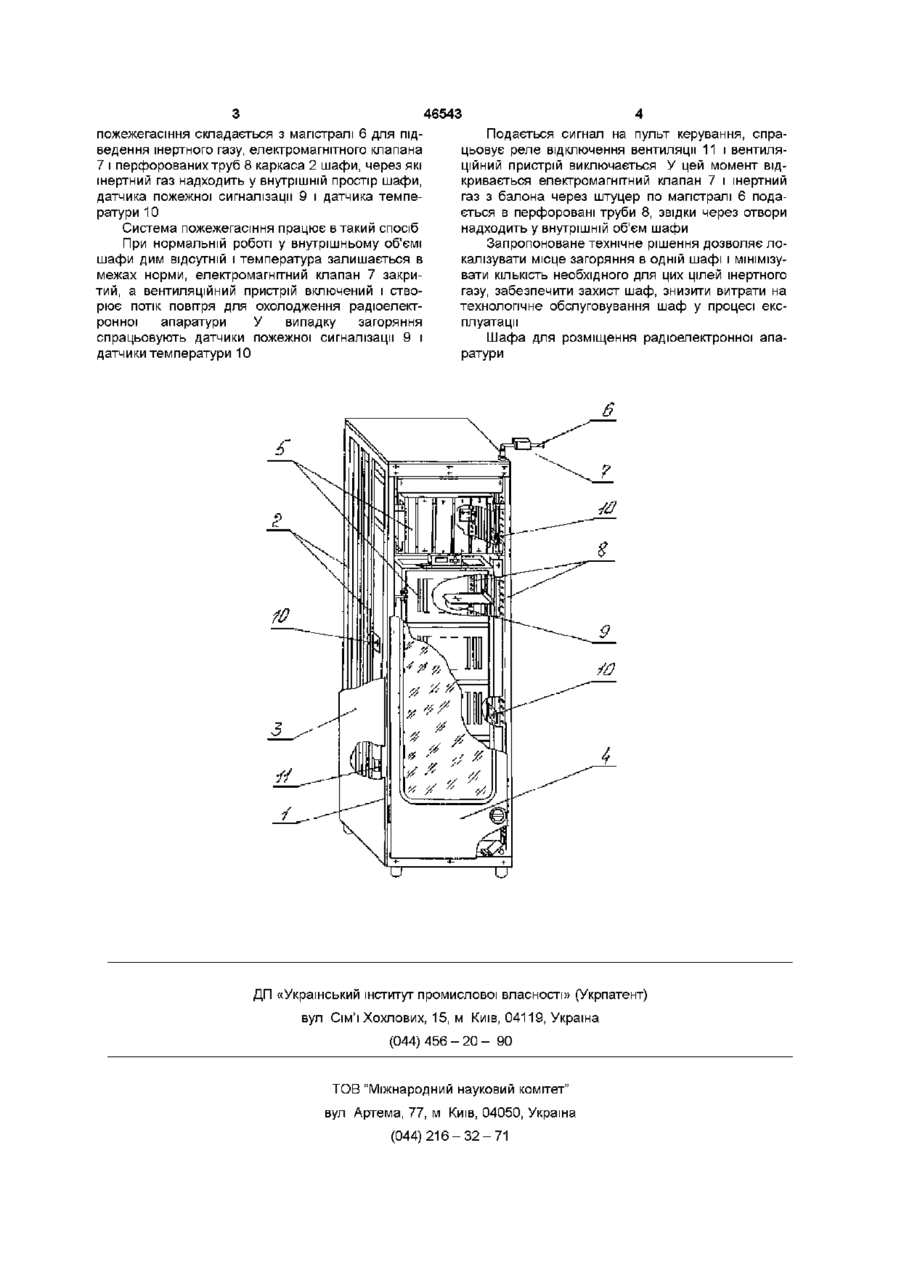

1 Шафа для розміщення радіоелектронної апаратури, яка містить корпус, що складається з каркаса й обшивки, двері, ВІДСІКИ ДЛЯ розміщення радіоелектронної апаратури, вентиляційний пристрій, яка відрізняється тим, що в шафі встановлена система газового пожежогасіння, що складається з магістралі для підведення інертного газу, електромагнітного клапана, датчиків пожежної сигналізації і температури, перфорованих труб для подачі інертного газу 2 Шафа по п 1 , яка відрізняється тим, що як перфоровані труби для подачі інертного газу використовують труби, з яких складається каркас шафи Винахід відноситься до радіотехніки, зокрема до конструктивного виконання шаф для керування і контролю атомними і тепловими електростанціями ВІДОМІ шафи для розміщення радіоелектронної апаратури, які вміщують корпус, двері, конструктивні елементи для розміщення радіоелектронної апаратури Однак ВІДОМІ конструкції шаф не передбачають систем захисту від загоряння електро- і радіоапаратури і пожежі в шафах Вони обладнані централізованими системами пожежегасіння, що спрацьовують від датчиків диму і датчиків перевищення температури, які розташовані у приміщеннях, як правило на стелі У випадку виникнення пожежі приміщення заповнюється інертним газом, що зупиняє процес горіння Однак швидкодія такої системи невелика, великі витрати інертного газу Відома шафа по А С № 650143, МІЖ Н02В 13/00, що містить корпус, електротехнічне устаткування, вимикач із приводом, елемент керування включенням привода при виникненні дугового короткого замикання у вигляді фототеристора Відома шафа по А С № 1674301, МІЖ Н02В 13/00, що містить корпус, у якому розміщені ВІДСІКИ для електротехнічного устаткування, блок релейної автоматики, датчик тиску (електричної дуги) Недоліками даних пристроїв є можливість помилкового спрацьовування і відключення вимика ронної апаратури, що дозволила б уніфікувати захист шаф, підвищити заводську готовність і надійність роботи, забезпечити захист і своєчасну локалізацію місць загоряння, знизити витрати на технічне обслуговування шаф у процесі експлуатації Поставлена задача вирішується шляхом створення шафи для розміщення радіоелектронної апаратури, яка вміщує корпус, що складається з рами й обшивки, двері, поворотну раму, ВІДСІКИ для розміщення радіоелектронної апаратури і систему пожежегасіння Згідно З винаходом, в шафі для розміщення радіоелектронної апаратури, що містить корпус, що складається з каркаса й обшивки, двері, ВІДСІКИ для розміщення радіоелектронної апаратури, встановлена система газового пожежегасіння, що складається з магістралі для підведення інертного газу, електромагнітного клапана, датчиків пожежної сигналізації і температури, перфорованих труб для подачі інертного газу Причому в якості труби для подачі інертного газу у внутрішній об'єм шафи використовуються труби прямокутного перетину, з яких складається каркас шафи, які через штуцер і електромагнітний клапан підключені до балона з інертним газом На фіг 1 зображена шафа для розміщення радіоелектронної апаратури (загальний вид) Шафа для розміщення радіоелектронної апаратури містить корпус 1, що складається з каркаса 2 і обшивки 3, двері 4, ВІДСІКИ 5 для розміщення радіоелектронної апаратури Система газового ча через СВІТЛОВІ перешкоди В основу винаходу поставлена задача розробити таку конструкцію шафи для радіоелект СО Ю (О 46543 пожежегасіння складається з магістралі 6 для підведення інертного газу, електромагнітного клапана 7 і перфорованих труб 8 каркаса 2 шафи, через які інертний газ надходить у внутрішній простір шафи, датчика пожежної сигналізації 9 і датчика температури 10 Система пожежегасіння працює в такий спосіб При нормальній роботі у внутрішньому об'ємі шафи дим відсутній і температура залишається в межах норми, електромагнітний клапан 7 закритий, а вентиляційний пристрій включений і створює потік повітря для охолодження радіоелектронної апаратури У випадку загоряння спрацьовують датчики пожежної сигналізації 9 і датчики температури 10 Подається сигнал на пульт керування, спрацьовує реле відключення вентиляції 11 і вентиляційний пристрій виключається У цей момент відкривається електромагнітний клапан 7 і інертний газ з балона через штуцер по магістралі 6 подається в перфоровані труби 8, звідки через отвори надходить у внутрішній об'єм шафи Запропоноване технічне рішення дозволяє локалізувати місце загоряння в одній шафі і мінімізувати КІЛЬКІСТЬ необхідного для цих цілей інертного газу, забезпечити захист шаф, знизити витрати на технологічне обслуговування шаф у процесі експлуатації Шафа для розміщення радіоелектронної апаратури 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
