Матрац

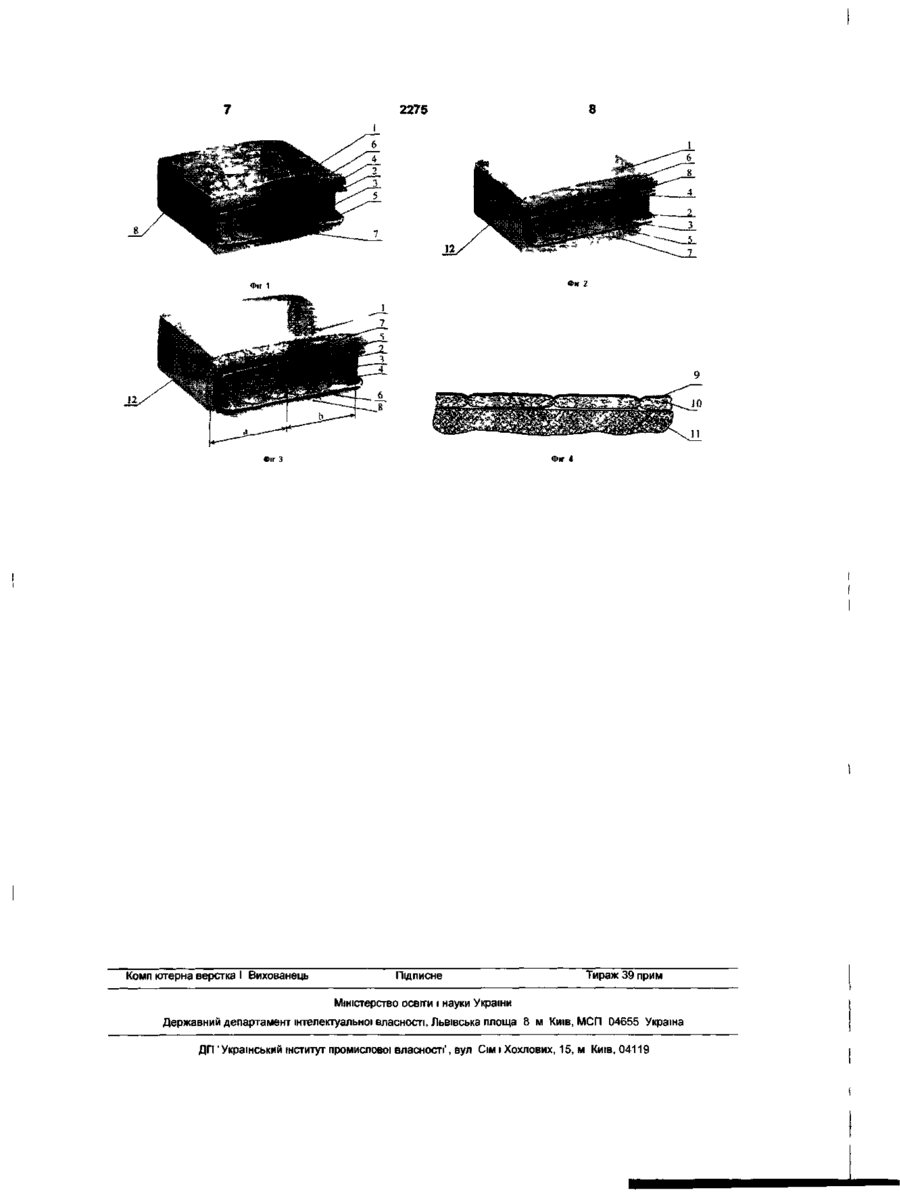

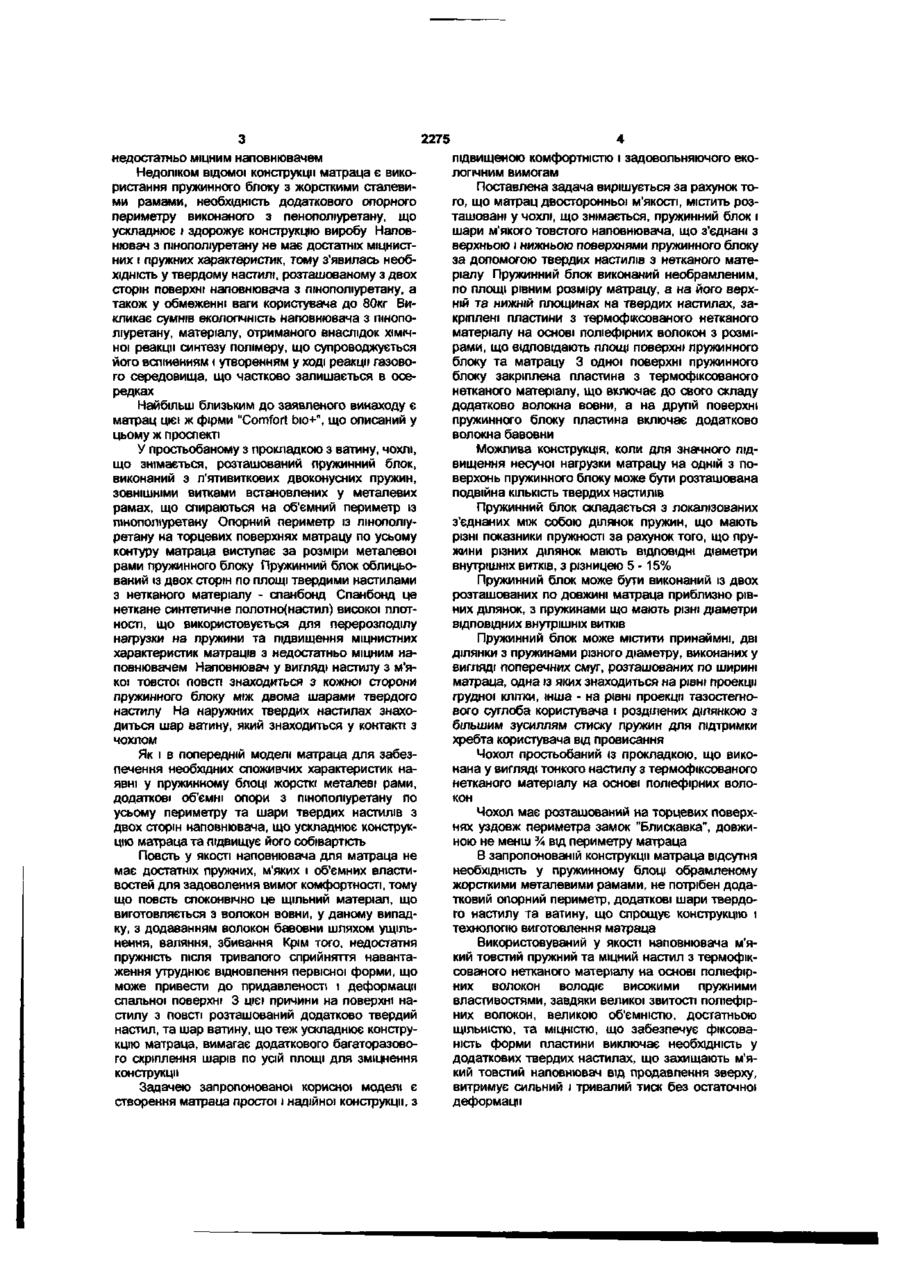

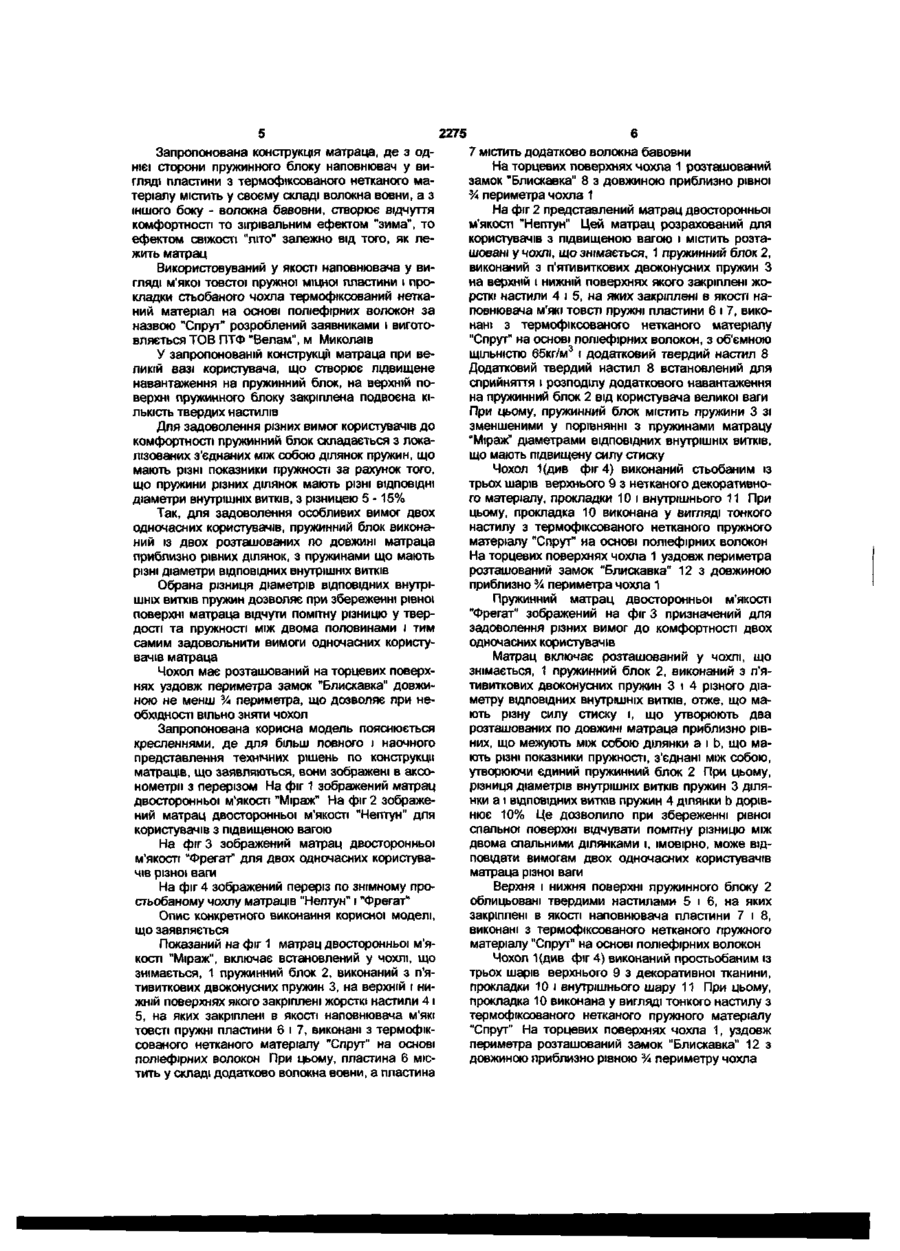

1 Матрац двосторонньої м'якості, що містить розташовані в чохлі, що знімається, пружинний блок і шари м'якого наповнювача, що з'єднані з верхньою і нижньою площинами пружинного блока за допомогою твердих настилів з нетканого матеріалу, який відрізняється тим, що пружинний блок виконаний необрамленим, по площі рівним розміру матраца, а на його верхній та нижній площинах на твердих настилах закріплені пластини з термофіксованого нетканого матеріалу на основі поліефірних волокон з розмірами, що відповідають площі поверхні пружинного блока та матраца 2 Матрац за п 1, який відрізняється тим, що з одної поверхні пружинного блока закріплена пластина з термофіксованого нетканого матеріалу на основі поліефірних волокон, що включає до свого складу додатково волокна вовни, а на другій поверхні пружинного блока пластина, що включає додатково волокна бавовни 3 Матрац за пп 1 або 2, який відрізняється тим, що на одній з поверхонь пружинного блока закріплено два твердих настили 4 Матрац за пп 1або 2, який відрізняється тим, що пружинний блок складається з локалізованих з'єднаних між собою ділянок пружин, що мають різні показники пружності за рахунок того, що пружини різних ділянок мають ВІДПОВІДНІ діаметри внутрішніх витків, з різницею 5-15% 5 Матрац за одним з пп 1, 2, 4, який відрізняється тим, що пружинний блок, виконаний із двох розташованих по довжині матраца приблизно рівних ділянок, з пружинами що мають різні ВІДПОВІДНІ діаметри внутрішніх витків 6 Матрац за одним з пп 1, 2, 4, який відрізняється тим, що пружинний блок містить принаймні дві ділянки з пружинами різного діаметра, виконаних у вигляді поперечних смуг, розташованих по ширині матраца, одна із яких знаходиться на рівні проекції грудної клітки, інша - на рівні проекції тазостегнового суглоба користувача і розділених ділянкою з більшим зусиллям стиску пружин для підтримки хребта користувача від провисання 7 Матрац за одним з пп 1-6, який відрізняється тим, що чохол виконаний простьобаним із прокладкою з термофіксованого нетканого пружного матеріалу на основі поліефірних волокон 8 Матрац за одним з пп 1-7, який відрізняється тим, що чохол має розташований на торцевих поверхнях уздовж периметра замок "Блискавка", довжиною не менш 3/. від периметра матраца Корисна модель відноситься до легкої промисловості, зокрема, до конструкції матраців і може бути використана у виробництві матраців на основі пружинних блоків ВІДОМІ матраци двосторонньої м'якості на основі пружинного блоку, так, наприклад, матраци виробництва ТОВ "Котон", Російська Федерація, описані в проспекті фірми (Проспект додається) Матрац "Comfort simple" включає простьобаний чохол, що знімається, з нетканого матеріалу із прокладкою з ватину, у чохлі розташований пружинний блок, виконаний з п'ятивиткових двоконусних пружин, ЗОВНІШНІМИ витками встановленими у металевих рамах, що спираються на об'ємний периметр із пінополіуретану Опорний периметр із пінополіуретану на торцевих поверхнях матрацу по усьому контуру матраца виступає за розміри металевої рами пружинного блоку До верхньої і нижньої поверхонь пружинного блоку примикає встановлений між двома твердими настилами з нетканого матеріалу "спанбонд" наповнювач, виконаний у вигляді товстого настилу з пінополіуретану Спанбонд(зрапЬопсІ) це неткане синтетичне полотно(настил) високої плотності, що використовується для перерозподілу нагрузки на пружини та підвищення міцнистних характеристик матраців з ю ОІ 2275 недостатньо міцним наповнювачем Недоліком відомої конструкції матраца є використання пружинного блоку з жорсткими сталевими рамами, необхідність додаткового опорного периметру виконаного з пенополіуретану, що ускладнює і здорожує конструкцію виробу Наповнювач з пінополіуретану не має достатніх міцнистних і пружних характеристик, тому з'явилась необхідність у твердому настилі, розташованому з двох сторін поверхні наповнювача з пінополіуретану, а також у обмеженні ваги користувача до 80кг Викликає сумнів екололчність наповнювача з пінополіуретану, матеріалу, отриманого внаслідок хімічної реакції синтезу полімеру, що супроводжується його вспіненням і утворенням у ході реакції газового середовища, що частково залишається в осередках Найбільш близьким до заявленого винаходу є матрац цієї ж фірми "Comfort bio+", що описаний у цьому ж проспекті У простьобаному з прокладкою з ватину, чохлі, що знімається, розташований пружинний блок, виконаний з п'ятивиткових двоконусних пружин, ЗОВНІШНІМИ витками встановлених у металевих рамах, що спираються на об'ємний периметр із пінополіуретану Опорний периметр із пінополіуретану на торцевих поверхнях матрацу по усьому контуру матраца виступає за розміри металевої рами пружинного блоку Пружинний блок облицьований із двох сторін по площі твердими настилами з нетканого матеріалу - спанбонд Спанбонд це неткане синтетичне полотно(настил) високої плотност), що використовується для перерозподілу нагрузки на пружини та підвищення міцнистних характеристик матраців з недостатньо міцним наповнювачем Наповнювач у вигляді настилу з м'якої товстої повсті знаходиться з кожної сторони пружинного блоку між двома шарами твердого настилу На наружних твердих настилах знаходиться шар ватину, який знаходиться у контакті з чохлом Як і в попередній моделі матраца для забезпечення необхідних споживчих характеристик наявні у пружинному блоці жорсткі металеві рами, додаткові об'ємні опори з пінополіуретану по усьому периметру та шари твердих настилів з двох сторін наповнювача, що ускладнює конструкцію матраца та підвищує його собівартість Повсть у якості наповнювача для матраца не має достатніх пружних, м'яких і об'ємних властивостей для задоволення вимог комфортності, тому що повсть споконвічно це щільний матеріал, що виготовляється з волокон вовни, у даному випадку, з додаванням волокон бавовни шляхом ущільнення, валяння, збивання Крім того, недостатня пружність після тривалого сприйняття навантаження утруднює відновлення первісної форми, що може привести до придавленості і деформації спальної поверхні 3 цієї причини на поверхні настилу з повсті розташований додатково твердий настил, та шар ватину, що теж ускладнює конструкцію матраца, вимагає додаткового багаторазового скріплення шарів по усій площі для зміцнення конструкції Задачею запропонованої корисної моделі є створення матраца простої і надійної конструкції, з підвищеною комфортністю і задовольняючого екологічним вимогам Поставлена задача вирішується за рахунок того, що матрац двосторонньої м'якості, містить розташовані у чохлі, що знімається, пружинний блок і шари м'якого товстого наповнювача, що з'єднані з верхньою і нижньою поверхнями пружинного блоку за допомогою твердих настилів з нетканого матеріалу Пружинний блок виконаний необрамленим, по площі рівним розміру матрацу, а на його верхній та нижній площинах на твердих настилах, закріплені пластини з термофіксованого нетканого матеріалу на основі поліефірних волокон з розмірами, що відповідають площі поверхні пружинного блоку та матрацу 3 одної поверхні пружинного блоку закріплена пластина з термофіксованого нетканого матеріалу, що включає до свого складу додатково волокна вовни, а на другій поверхні пружинного блоку пластина включає додатково волокна бавовни Можлива конструкція, коли для значного підвищення несучої нагрузки матрацу на одній з поверхонь пружинного блоку може бути розташована подвійна КІЛЬКІСТЬ твердих настилів Пружинний блок складається з локалізованих з'єднаних між собою ділянок пружин, що мають різні показники пружності за рахунок того, що пружини різних ділянок мають ВІДПОВІДНІ діаметри внутрішніх витків, з різницею 5 -15% Пружинний блок може бути виконаний із двох розташованих по довжині матраца приблизно рівних ділянок, з пружинами що мають різні діаметри ВІДПОВІДНИХ внутрішніх витків Пружинний блок може містити принаймні, дві ділянки з пружинами різного діаметру, виконаних у вигляді поперечних смуг, розташованих по ширині матраца, одна із яких знаходиться на рівні проекції грудної клітки, інша - на рівні проекції тазостегнового суглоба користувача і розділених ділянкою з більшим зусиллям стиску пружин для підтримки хребта користувача від провисання Чохол простьобаний із прокладкою, що виконана у вигляді тонкого настилу з термофіксованого нетканого матеріалу на основі поліефірних волокон Чохол має розташований на торцевих поверхнях уздовж периметра замок "Блискавка", довжиною не менш % від периметру матраца В запропонованій конструкції матраца відсутня необхідність у пружинному блоці обрамленому жорсткими металевими рамами, не потрібен додатковий опорний периметр, додаткові шари твердого настилу та ватину, що спрощує конструкцію і технологію виготовлення матраца Використовуваний у якості наповнювача м'який товстий пружний та міцний настил з термофіксованого нетканого матеріалу на основі поліефірних волокон володіє високими пружними властивостями, завдяки великої звитості поліефірних волокон, великою об'ємністю, достатньою щільністю, та МІЦНІСТЮ, що забезпечує фіксованість форми пластини виключає необхідність у додаткових твердих настилах, що захищають м'який товстий наповнювач від продавлення зверху, витримує сильний і тривалий тиск без остаточної деформації 2275 Запропонована конструкція матраца, де з однієї сторони пружинного блоку наповнювач у вигляді пластини з термофіксованого нетканого матеріалу містить у своєму складі волокна вовни, а з іншого боку - волокна бавовни, створює відчуття комфортності то зігрівальним ефектом "зима", то ефектом СВІЖОСТІ "літо" залежно від того, як лежить матрац Використовуваний у якості наповнювача у вигляді м'якої товстої пружної міцної пластини і прокладки стьобаного чохла термофіксований нетканий матеріал на основі поліефірних волокон за назвою "Спрут" розроблений заявниками і виготовляється ТОВ ПТФ "Велам", м Миколаїв У запропонованій конструкції матраца при великій вазі користувача, що створює підвищене навантаження на пружинний блок, на верхній поверхні пружинного блоку закріплена подвоєна КІЛЬКІСТЬ твердих настилів Для задоволення різних вимог користувачів до комфортності пружинний блок складається з локалізованих з'єднаних між собою ділянок пружин, що мають різні показники пружності за рахунок того, що пружини різних ділянок мають різні ВІДПОВІДНІ діаметри внутрішніх витків, з різницею 5 -15% Так, для задоволення особливих вимог двох одночасних користувачів, пружинний блок виконаний із двох розташованих по довжині матраца приблизно рівних ділянок, з пружинами що мають різні діаметри ВІДПОВІДНИХ внутрішніх витків Обрана різниця діаметрів ВІДПОВІДНИХ внутрішніх витків пружин дозволяє при збереженні рівної поверхні матраца відчути помітну різницю у твердості та пружності між двома половинами і тим самим задовольнити вимоги одночасних користувачів матраца Чохол має розташований на торцевих поверхнях уздовж периметра замок "Блискавка" довжиною не менш % периметра, що дозволяє при необхідності вільно зняти чохол Запропонована корисна модель пояснюється кресленнями, де для більш повного і наочного представлення технічних рішень по конструкції матраців, що заявляються, вони зображені в аксонометрії з перерізом На фіг 1 зображений матрац двосторонньої м'якості "Міраж" На фіг 2 зображений матрац двосторонньої м'якості "Нептун" для користувачів з підвищеною вагою На фіг 3 зображений матрац двосторонньої м'якості "Фрегат"' для двох одночасних користувачів різної ваги На фіг 4 зображений переріз по знімному простьобаному чохлу матраців "Нептун" і "Фрегат" Опис конкретного виконання корисної моделі, що заявляється Показаний на фіг 1 матрац двосторонньої м'якості "Міраж", включає встановлений у чохлі, що знімається, 1 пружинний блок 2, виконаний з п'ятивиткових двоконусних пружин 3, на верхній і нижній поверхнях якого закріплені жорсткі настили 4 і 5, на яких закріплені в якості наповнювача м'які товсті пружні пластини 6 і 7, виконані з термофіксованого нетканого матеріалу "Спрут" на основі поліефірних волокон При цьому, пластина 6 містить у складі додатково волокна вовни, а пластина 7 містить додатково волокна бавовни На торцевих поверхнях чохла 1 розташований замок "Блискавка" 8 з довжиною приблизно рівної % периметра чохла 1 На фіг 2 представлений матрац двосторонньої м'якості "Нептун" Цей матрац розрахований для користувачів з підвищеною вагою і містить розташовані у чохлі, що знімається, 1 пружинний блок 2, виконаний з п'ятивиткових двоконусних пружин З на верхній і нижній поверхнях якого закріплені жорсткі настили 4 і 5, на яких закріплені в якості наповнювача м'які ТОВСТІ пружні пластини 6 і 7, виконані з термофіксованого нетканого матеріалу "Спрут" на основі поліефірних волокон, з об'ємною ЩІЛЬНІСТЮ 65кг/м3 і додатковий твердий настил 8 Додатковий твердий настил 8 встановлений для сприйняття і розподілу додаткового навантаження на пружинний блок 2 від користувача великої ваги При цьому, пружинний блок містить пружини 3 зі зменшеними у порівнянні з пружинами матрацу "Міраж" діаметрами ВІДПОВІДНИХ внутрішніх витків, що мають підвищену силу стиску Чохол 1(див фіг 4) виконаний стьобаним із трьох шарів верхнього 9 з нетканого декоративного матеріалу, прокладки 10 і внутрішнього 11 При цьому, прокладка 10 виконана у вигляді тонкого настилу з термофіксованого нетканого пружного матеріалу "Спрут" на основі поліефірних волокон На торцевих поверхнях чохла 1 уздовж периметра розташований замок "Блискавка" 12 з довжиною приблизно % периметра чохла 1 Пружинний матрац двосторонньої м'якості "Фрегат" зображений на фіг 3 призначений для задоволення різних вимог до комфортності двох одночасних користувачів Матрац включає розташований у чохлі, що знімається, 1 пружинний блок 2, виконаний з п'ятивиткових двоконусних пружин 3 і 4 різного діаметру ВІДПОВІДНИХ внутрішніх витків, отже, що мають різну силу стиску і, що утворюють два розташованих по довжині матраца приблизно рівних, що межують між собою ділянки а і Ь, що мають різні показники пружності, з'єднані між собою, утворюючи єдиний пружинний блок 2 При цьому, різниця діаметрів внутрішніх витків пружин 3 ділянки а і ВІДПОВІДНИХ витків пружин 4 ділянки b дорівнює 10% Це дозволило при збереженні рівної спальної поверхні відчувати помітну різницю між двома спальними ділянками і, імовірно, може відповідати вимогам двох одночасних користувачів матраца різної ваги Верхня і нижня поверхні пружинного блоку 2 облицьовані твердими настилами 5 і 6, на яких закріплені в якості наповнювача пластини 7 і 8, виконані з термофіксованого нетканого пружного матеріалу "Спрут" на основі поліефірних волокон Чохол 1(див фіг 4) виконаний простьобаним із трьох шарів верхнього 9 з декоративної тканини, прокладки 10 і внутрішнього шару 11 При цьому, прокладка 10 виконана у вигляді тонкого настилу з термофіксованого нетканого пружного матеріалу "Спрут" На торцевих поверхнях чохла 1, уздовж периметра розташований замок "Блискавка" 12 з довжиною приблизно рівною % периметру чохла 2275 Фіг 2 Фіг 4 Комп ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа 8 м Київ, МСП 04655 Україна ДП 'Український інститут промислової власності', вул Сім і Хохлових, 15, м Київ, 04119
