Ввід високої напруги
Номер патенту: 36301
Опубліковано: 16.12.2002
Автори: Орехов Тихон Іванович, Воронін Олексій Іванович, Куцов Володимир Дмитрович, Задорожний Григорій Андрійович
Формула / Реферат
1. Ввід високої напруги, що містить корпус із ізоляційного матеріалу з центральним отвором, у якому встановлені контактний та ущільнювальний елементи, який відрізняється тим, що у корпусі додатково встановлені пружинний контакт та ізоляційна втулка, в якій розміщений контактний елемент, з одного боку контактний елемент закріплений до втулки, що упирається в ущільнювальний елемент, а другий бік затиснутий пружинним контактом, що входить в отвір з іншого кінця корпусу.
2. Ввід за п. 1, який відрізняється тим, що контактний елемент виконаний у вигляді штирового або ножового контакту.
3. Ввід за п. 1, який відрізняється тим, що до контактного елемента приєднана жила провідника за допомогою елементів кріплення.
4. Ввід за п. 1, який відрізняється тим, що в основі пружинного контакту виконаний отвір для приєднання струмоведучого елемента.
5. Ввід за п. 1, який відрізняється тим, що корпус закритий ковпаком, у якому розміщений пружинний контакт.
Текст

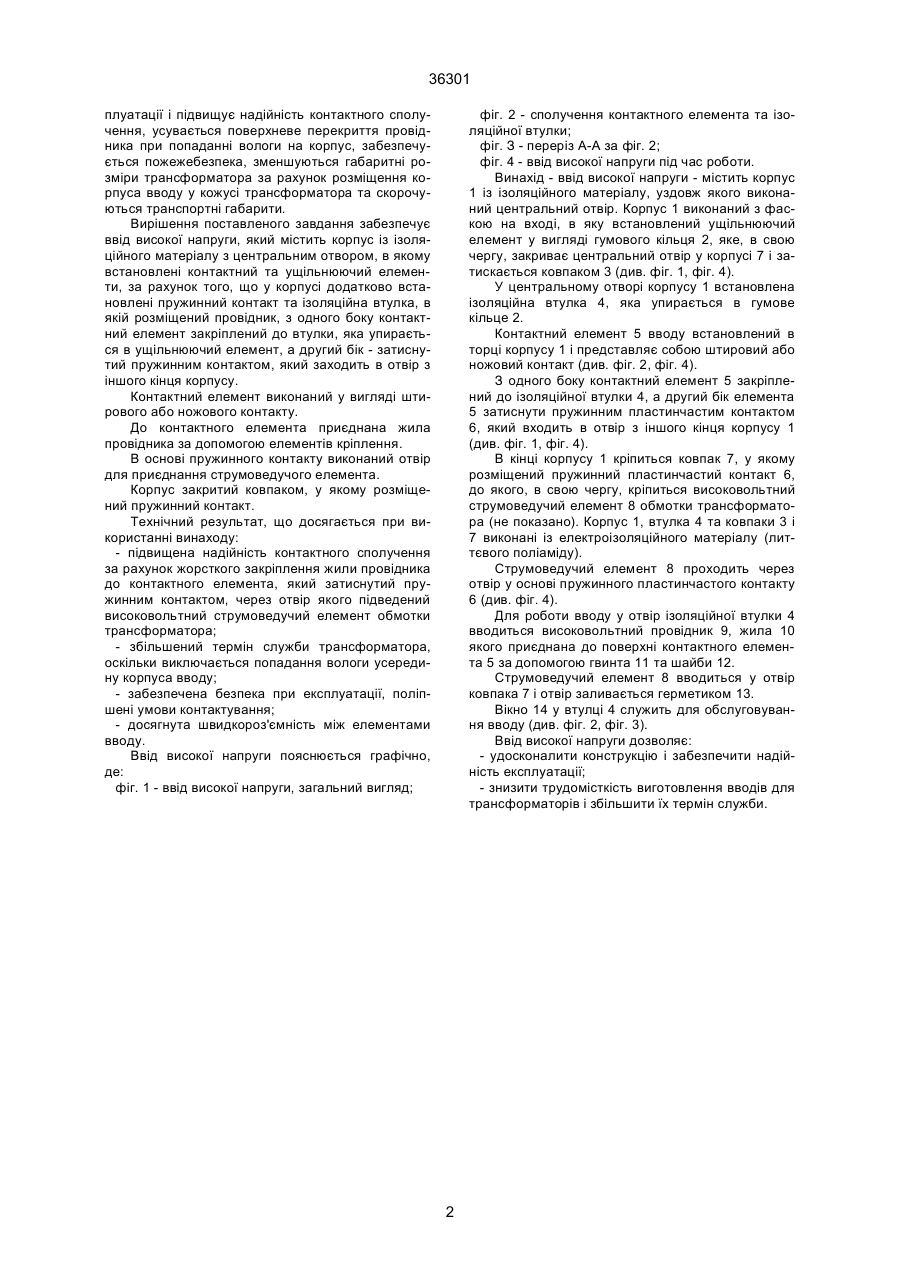

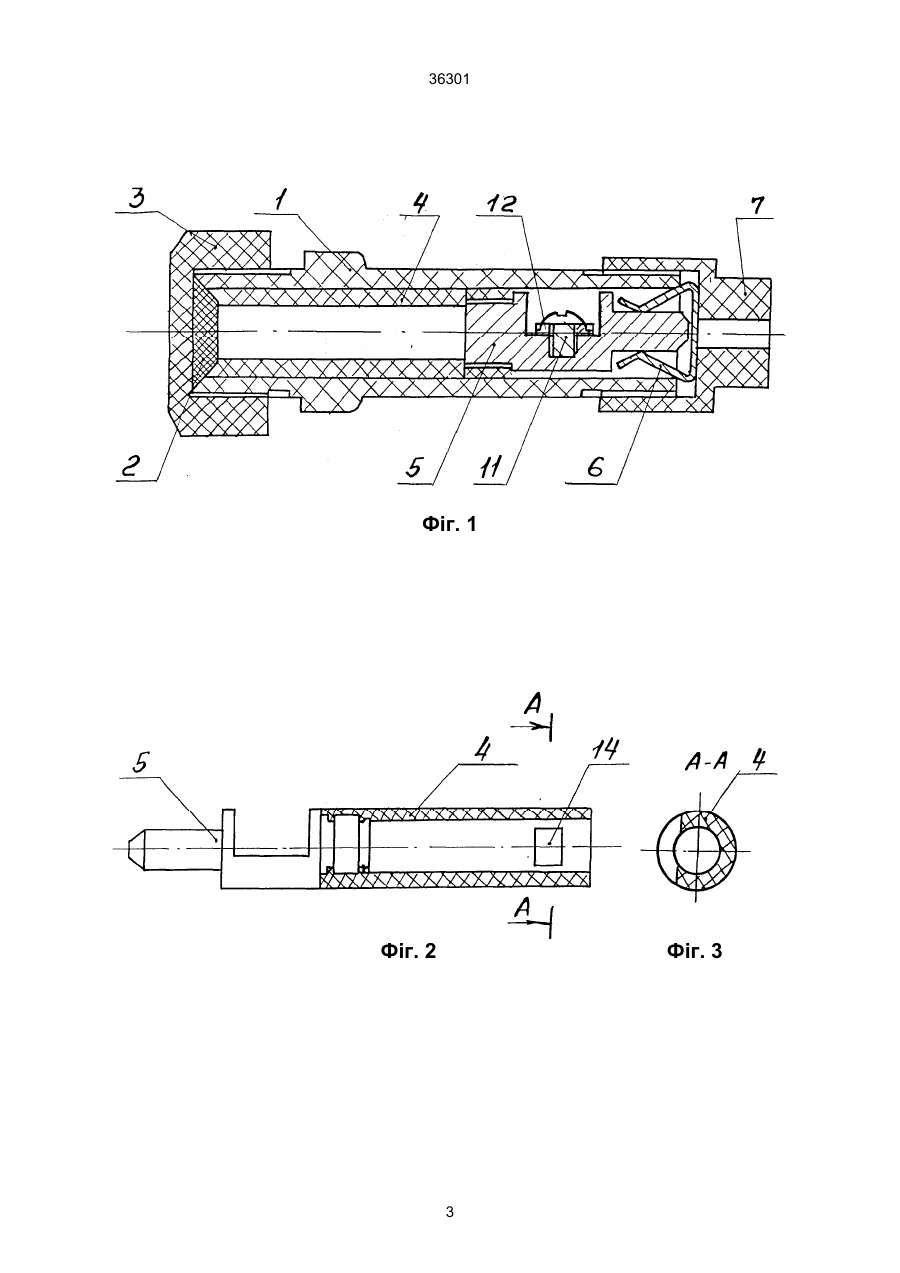

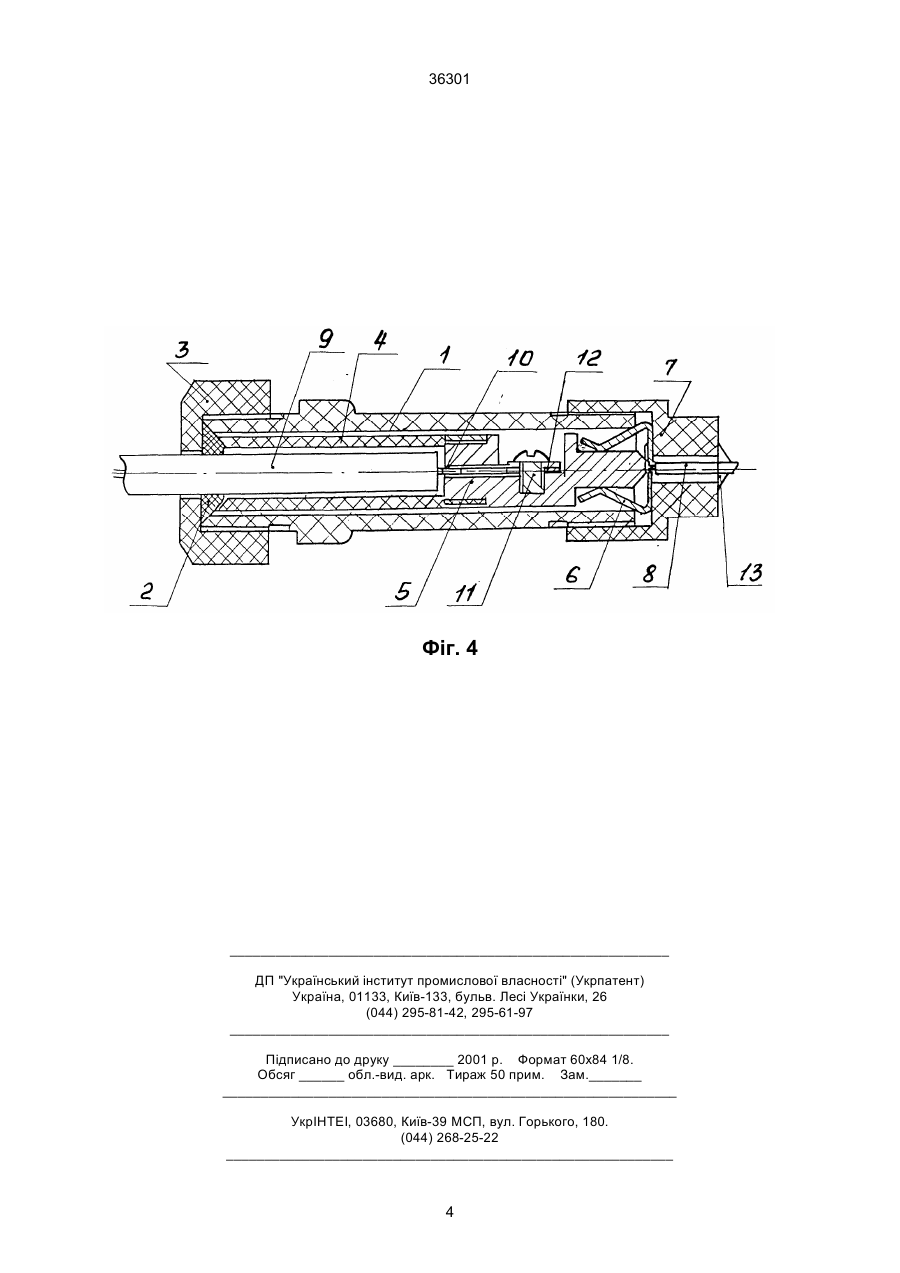

1. Ввід високої напруги, що містить корпус із ізоляційного матеріалу з центральним отвором, у якому встановлені контактний та ущільнювальний елементи, який відрізняється тим, що у корпусі додатково встановлені пружинний контакт та ізоляційна втулка, в якій розміщений провідник, з одного боку контактний елемент закріплений до вту 36301 плуатації і підвищує надійність контактного сполучення, усувається поверхневе перекриття провідника при попаданні вологи на корпус, забезпечується пожежебезпека, зменшуються габаритні розміри трансформатора за рахунок розміщення корпуса вводу у кожусі трансформатора та скорочуються транспортні габарити. Вирішення поставленого завдання забезпечує ввід високої напруги, який містить корпус із ізоляційного матеріалу з центральним отвором, в якому встановлені контактний та ущільнюючий елементи, за рахунок того, що у корпусі додатково встановлені пружинний контакт та ізоляційна втулка, в якій розміщений провідник, з одного боку контактний елемент закріплений до втулки, яка упирається в ущільнюючий елемент, а другий бік - затиснутий пружинним контактом, який заходить в отвір з іншого кінця корпусу. Контактний елемент виконаний у вигляді штирового або ножового контакту. До контактного елемента приєднана жила провідника за допомогою елементів кріплення. В основі пружинного контакту виконаний отвір для приєднання струмоведучого елемента. Корпус закритий ковпаком, у якому розміщений пружинний контакт. Технічний результат, що досягається при використанні винаходу: - підвищена надійність контактного сполучення за рахунок жорсткого закріплення жили провідника до контактного елемента, який затиснутий пружинним контактом, через отвір якого підведений високовольтний струмоведучий елемент обмотки трансформатора; - збільшений термін служби трансформатора, оскільки виключається попадання вологи усередину корпуса вводу; - забезпечена безпека при експлуатації, поліпшені умови контактування; - досягнута швидкороз'ємність між елементами вводу. Ввід високої напруги пояснюється графічно, де: фіг. 1 - ввід високої напруги, загальний вигляд; фіг. 2 - сполучення контактного елемента та ізоляційної втулки; фіг. З - переріз А-А за фіг. 2; фіг. 4 - ввід високої напруги під час роботи. Винахід - ввід високої напруги - містить корпус 1 із ізоляційного матеріалу, уздовж якого виконаний центральний отвір. Корпус 1 виконаний з фаскою на вході, в яку встановлений ущільнюючий елемент у вигляді гумового кільця 2, яке, в свою чергу, закриває центральний отвір у корпусі 7 і затискається ковпаком 3 (див. фіг. 1, фіг. 4). У центральному отворі корпусу 1 встановлена ізоляційна втулка 4, яка упирається в гумове кільце 2. Контактний елемент 5 вводу встановлений в торці корпусу 1 і представляє собою штировий або ножовий контакт (див. фіг. 2, фіг. 4). З одного боку контактний елемент 5 закріплений до ізоляційної втулки 4, а другий бік елемента 5 затиснути пружинним пластинчастим контактом 6, який входить в отвір з іншого кінця корпусу 1 (див. фіг. 1, фіг. 4). В кінці корпусу 1 кріпиться ковпак 7, у якому розміщений пружинний пластинчастий контакт 6, до якого, в свою чергу, кріпиться високовольтний струмоведучий елемент 8 обмотки трансформатора (не показано). Корпус 1, втулка 4 та ковпаки 3 і 7 виконані із електроізоляційного матеріалу (литтєвого поліаміду). Струмоведучий елемент 8 проходить через отвір у основі пружинного пластинчастого контакту 6 (див. фіг. 4). Для роботи вводу у отвір ізоляційної втулки 4 вводиться високовольтний провідник 9, жила 10 якого приєднана до поверхні контактного елемента 5 за допомогою гвинта 11 та шайби 12. Струмоведучий елемент 8 вводиться у отвір ковпака 7 і отвір заливається герметиком 13. Вікно 14 у втулці 4 служить для обслуговування вводу (див. фіг. 2, фіг. 3). Ввід високої напруги дозволяє: - удосконалити конструкцію і забезпечити надійність експлуатації; - знизити трудомісткість виготовлення вводів для трансформаторів і збільшити їх термін служби. 2 36301 Фіг. 1 Фіг. 2 Фіг. 3 3 36301 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
ДивитисяДодаткова інформація
Назва патенту англійськоюHigh-voltage bushing
Назва патенту російськоюВысоковольтный ввод
МПК / Мітки
МПК: H01B 17/26
