Обладнання для захисту електроустаткування високої напруги від перенапруг

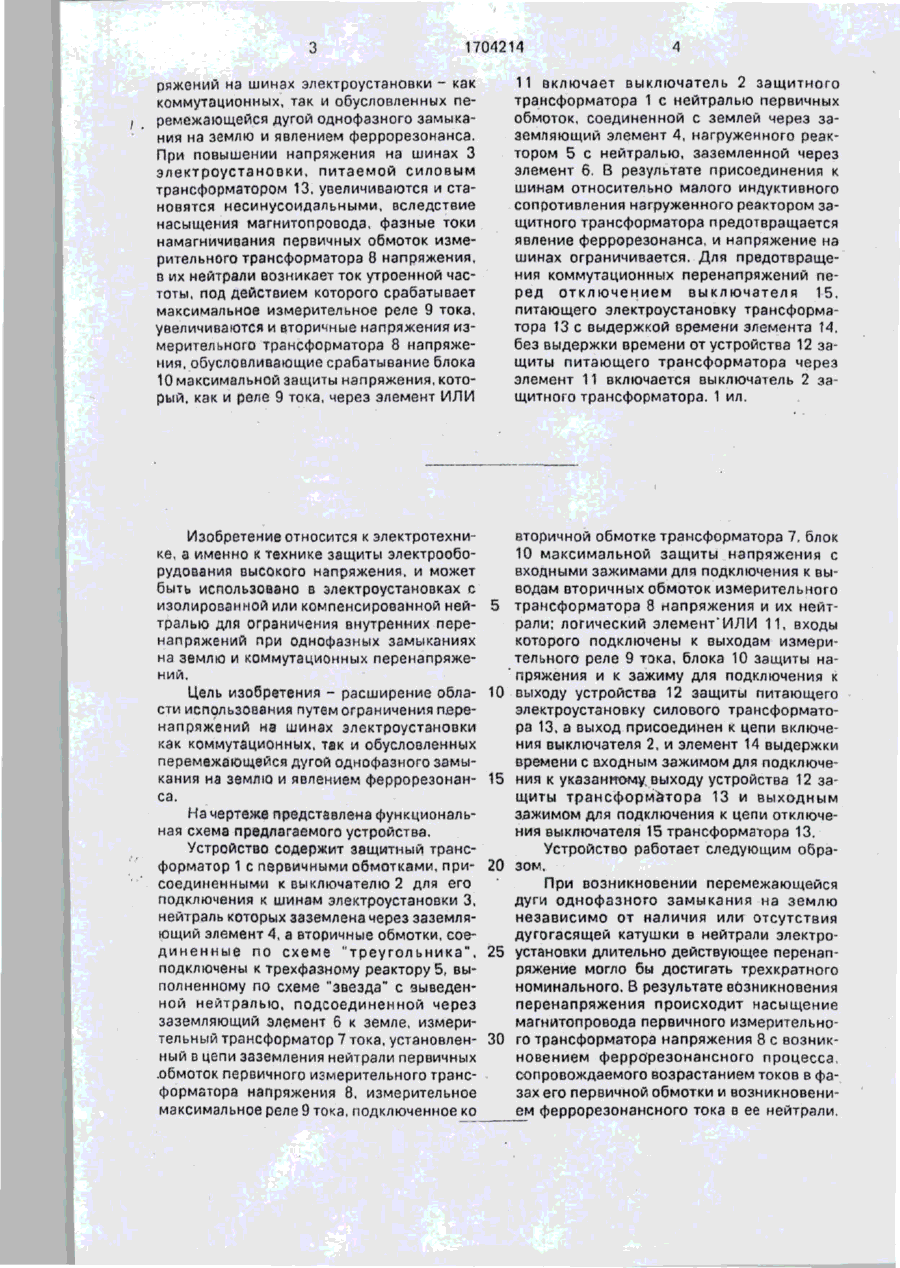

Изобретение относится к электротехнике, а именно к технике защиты электрооборудования высокого напряжения, и может быть использовано в электроустановках с изолированной или компенсированной нейтралью для ограничения перенапряжений при однофазных замыканиях на землю и коммутационных перенапряжений. Целью изобретения является расширение области использования путем ограничения перенап (Л С О Ю 1704214 ряжений на шинах электроустановки - как коммутационных, так и обусловленных перемежающейся дугой однофазного замыкания на землю и явлением феррорезонанса. При повышении напряжения на шинах 3 электроустановки, питаемой силовым трансформатором 13, увеличиваются и становятся несинусоидальными, вследствие насыщений магнитопровода, фазные токи намагничивания первичных обмоток измерительного трансформатора 8 напряжения, в их нейтрали возникает ток утроенной частоты, под действием которого срабатывает максимальное измерительное реле 9 тока, увеличиваются и вторичные напряжения измерительного трансформатора 8 напряжения, обусловливающие срабатывание блока 10 максимальной защиты напряжения, который, как и реле 9 тока, через элемент ИЛИ 11 включает выключатель 2 защитного трансформатора 1 с нейтралью первичных обмоток, соединенной с землей через заземляющий элемент 4, нагруженного реактором 5 с нейтралью, заземленной через элемент 6. В результате присоединения к шинам относительно малого индуктивного сопротивления нагруженного реактором защитного трансформатора предотвращается явление феррорезонанса, и напряжение на шинах ограничивается. Для предотвращения коммутационных перенапряжений перед о т к л ю ч е н и е м выключателя 15, питающего электроустановку трансформатора ТЗ с выдержкой времени элемента t4. без выдержки времени от устройства 12 защиты питающего трансформатора через элемент 11 включается выключатель 2 защитного трансформатора. 1 ил, Изобретение относится к электротехнике, а именно к технике защиты электрооборудования высокого напряжения, и может быть использовано в электроустановках с изолированной или компенсированной нейтралью для ограничения внутренних перенапряжений при однофазных замыканиях на землю и коммутационных перенапряжений. Цель изобретений - расширение области использования путем ограничения п.еренапрпжений на шинах электроустановки как коммутационных, так и обусловленных перемежающейся дугой однофазного замыкания на землю и явлением феррорезонанса. На чертеже представлена функциональная схема предлагаемого устройства. Устройство содержит защитный трансформатор 1 с первичными обмотками, присоединенными к выключателю 2 для его подключения к шинам электроустановки 3, нейтраль которых заземлена через заземляющий элемент 4, а вторичные обмотки, соединенные по схеме " т р е у г о л ь н и к а " , подключены к трехфазному реактору 5, выполненному по схеме "звезда" с выведенной нейтралью, подсоединенной через заземляющий элемент 6 к земле, измерительный трансформатор 7 тока, установленный в цепи заземления нейтрали первичных .обмоток первичного измерительного трансформатора напряжения 8, измерительное максимальное реле 9 тока, подключенное ко вторичной обмотке трансформатора 7, блок 10 максимальной защиты напряжения с входными зажимами для подключения к выводам вторичных обмоток измерительного 5 трансформатора 8 напряжения и их нейтрали; логический элемент'ИЛИ 11, входы которого подключены к выходам измерительного реле 9 тока, блока 10 защиты на' пряжения и к зажиму для подключения к 10 выходу устройства 12 защиты питающего электроустановку силового трансформатора 13. а выход присоединен к цепи включения выключателя 2, и элемент 14 выдержки времени с входным зажимом для подключе15 ния к указанному, выходу устройства 12 защиты трансформатора 13 и выходным зажимом для подключения к цепи отключения выключателя 15 трансформатора 13. Устройство работает следующим обра20 зом. При возникновении перемежающейся дуги однофазного замыкания на землю независимо от наличия или отсутствия дугогасящей катушки в нейтрали электро25 установки длительно действующее перенапряжение могло бы достигать трехкратного номинального. В результате возникновения перенапряжения происходит насыщение магнитопровода первичного измерительно30 го трансформатора напряжения 8 с возникновением феррорезонансного процесса, сопровождаемого возрастанием токов в фазах его первичной обмотки и возникновением феррорезонансного тока в ее нейтрали. 1704214 которая заземлена через первичную обмотключения к шинам электроустановки и заку измерительного трансформатора 7 тока. земляющего элемента, подключенного к Ток вторичной цепи указанного трансфорнейтрали реактора и к зажиму для присоематора 7 приводит к срабатыванию измеридинения к земле, о т л и ч а ю щ е е с я тем, тельного реле 9 тока. 5 что, с целью расширения области использоПод воздействием повысившихся фазвания путем ограничения перенапряжений ных напряжений вторичной обмотки измена шинах электроустановки как коммутацирительного трансформатора 8 срабатывает онных, так и обусловленных перемежаюи блок 10 максимальной защиты напряжещейся дугой однофазного замыкания на ния. Реле 9 и блок 10 защиты через логиче- 10 землю и явлением феррорезонанса, в него ский элемент 11 включают выключатель 2, введены защитный трансформатор с вывоподключающий первичные обмотки защитдами первичной обмотки, подключенной к ного трансформатора 1 к шинам 3 электроуказанному выключателю, дополнительный установки без выдержки времени, чем заземляющий элемент, присоединенный к обеспечивается быстрое и эффективное 15 нейтрали первичных обмоток защищаемого снижение относительно большого индуктрансформатора и к зажиму для присоедитивного сопротивления, равного сопротивнения к земле, причем вторичные его обмотлению первичной обмотки трансформатора ки соединены по схеме треугольника и 8 напряжения, до обусловленного гораздо присоединены к разрядному блоку, введены меньшей эквивалентной индуктивностью 20 также измерительный трансформатор тока, защитного трансформатора 1 с заземленпервичная обмотка которого подключена к ной через элемент 4 нейтралью первичных зажимам для присоединения к нейтрали обмоток, нагруженного реактором 5 с запервичных обмоток защищаемого первичземленной через элемент 6 нейтралью. Пеного измерительного трансформатора наренапряжение ограничивается, 25 пряжения и к земле, максимальное измерительное реле тока, подключенное При возникновениях коротких замыкасвоей обмоткой к вторичной обмотке измений в электроустановке и действии устройрительного трансформатора тока, блок макства 12 защиты через элемент ИЛИ 11 без симальной защиты напряжения с выводами выдержки времени включается выключатель 2 защитного трансформатора 1. а затем 30 для подключения к вторичным обмоткам защищаемого первичного измерительного через элемент выдержки 14 времени отклютрансформаторного напряжения и их нейтчается выключатель 15 питающего электрорали, элемент ИЛИ, входы которого подклюустановку силового трансформатора 13. чены к выходам максимального измерительПоложительный эффект от использования предлагаемого устройства состоит в 35 ного реле тока, блока максимальной защиты напряжения и к зажиму для присоединения предотвращении повреждений изоляции к выходной цепи устройств защиты питаювысоковольтных электродвигателей, силощего электроустановку силового трансвых трансформаторов и измерительных форматора, а выход присоединен к цепи трансформаторов напряжения, шин электроустановки и кабелей. 40 включения указанного выключателя, и элемент выдержки времени, вход которого подключен к зажиму для присоединения к Формула изобретения выходной цепи устройств защиты питающеУстройство для защиты электрооборуго электроустановку силового трансформадования высокого напряжения от перенапряжений, содержащее разрядный блок в 45 тора, а выход подключен к зажиму для присоединения к цепи отключения его вывиде последовательно соединенных трехключателя. фазного реактора, выключателя для его под Редактор Н. Лазаренко Составитель Н. Овчаренко Техред М.Моргентал Корректор с. Шевкун Заказ' 66 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 475 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101 .
