Пристрій для контролю максимального відхилення ротора від вісі турбомашини

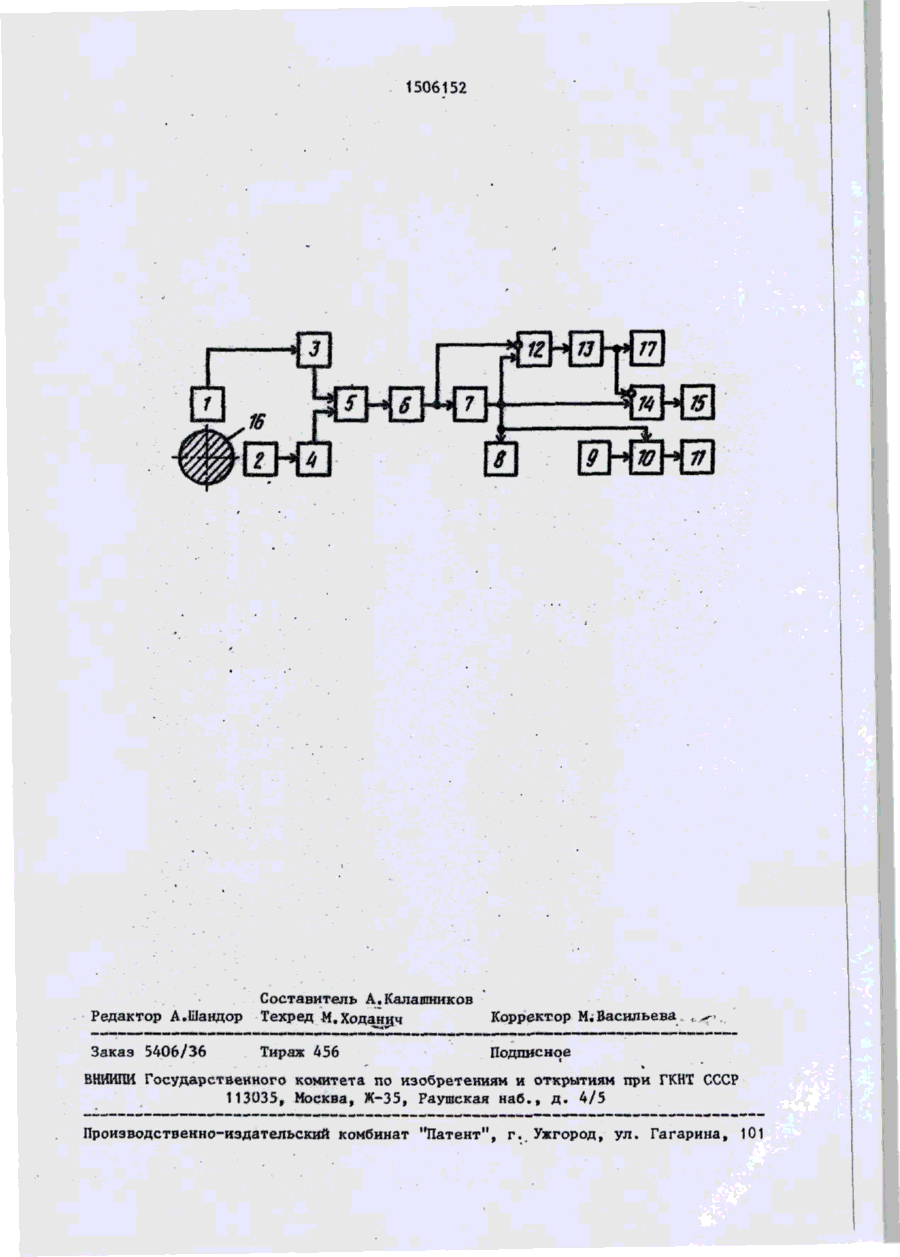

Изобретение относится к теплоэнергетике и является усовершенствованием изобретения по авт. ев. № 1079859. С целью расширения возможностей контроля благодаря определению остаточного прогиба ротора, оно дополнительно снабжено последовательно соединенными вторым сумматором и вторым пиковым детектором и последовательно соединенными третьим сумматором и вторым регистратором. При этом прямые входы этих сумматоров подключены к выходу первого пикового детектора, инверсный вход второго сумматора - к выходу блока извлечения корня, а инверсный вход третьего сумматора - к выходу второго пикового детектора. 1 ил. ные нормирующий блок 9, пороговый блок 10 и сигнализатор 11, последовательно соединенные второй сумматор 12 и второй пиковый детектор 13 и последовательно соединенные третий сумматор 14 и второй регистратор 15. При этом к выходу первого пикового детектора 7 подключены второй вход порогового блока 10 и прямые входы второго 12 и третьего 14 сумматоров. Инверсные входы сумматоров 12 и 14 подключены соответственно к выходам блока 6 извлечения корня и второго пикового детектора 13. Первичные преобразователи 1 и 2 (например, вихретокового типа) установлены вблизи ротора 16 в одной радиальной плоскости на взаимно перпендикулярных осях. -К' ] • -Щи....* 3 1506152 В устройстве может быть предусмототклонения ротора 16 и пропорциорен также дополнительный регистранальный величине остаточного прогиба тор 17. ротора, который подается на регистУстройства работает следующим об- ^ ратор 15. разом. От преобразователей 1 и 2 сигТаким образом определяется велиналы,, содержащие мгновенные значения чина остаточного прогиба ротора, косоставляющих отклонения ротора 16 торая пропорциональна величине по(смещения и вибросмещения), посту10 стоянной составляющей максимального пакт на соответствующие квадраторы отклонения ротора от оси турбомашины. 3 и 4 , с которых, квадраты этих знаЗа счет этого расширяются функциочений передаются на сумматор 5. С нальные возможности устройства, а в выхода сумматора 5 сигнал подается результате повышается эффективность на блок 6 извлечения корня, выходной 15 контроля вибросостояния турбомашины. сигнал которого, содержащий мгновенВ итоге повышается безопасность пусные значения отклонения ротора 16, ка и эксплуатации. поступает на пиковый детектор 7. Последний выделяет сигнал, соответстИнформация о максимальном значевующий максимальному отклонению ро~ 20 нии переменной составляющей макситора !6 Э который подается на регистмального отклонения ротора 16, подаратор 8 и на пороговый блок 10. ваемая на регистратор 17, позволяет косвенно оценить величину максимальПри превышении уровня сигнала пиной неравножесткости подшипника опокового детектора 7 над уровнем, заданным нормирующим блоком 9, порого- 25 ры, т.е..качество указанного подшипника уже на малых оборотах ротора 16 вый блок 10 включает сигнализатор 11. и прогнозировать его состояние в Сигнал на выходе блока 6 извлечепроцессе пуска и эксплуатации турбония корня содержит постоянную сосмашины. При этом величина остаточнотавляющую, величина которой пропорциональна величине остаточного проги-30 го прогиба ротора позволяет оценить качество его прогрева. ба ротора 16, й переменную составляющую,, обусловленную, в частности, не— равножесткостью подшипника опоры в плоскости измерения. Для определения величины перемен- 35 ной и постоянной составляющих максимального отклонения ротора 16 сигнал с пикового детектора 7 подается на входы сумматоров 12 и 14. При этом на инверсный вход сумматора 12 пода- 40 ется сигнал с блока 6 извлечения корня, содержащий мгновенные значения отклонения ротора 16. С выхода сумматора 12 сигнал, содержащий мгновенные значения переменной состав45 ляющей отклонения ротора 16, поступает на пиковый детектор 13, который выделяет сигнал, несущий информацию о максимальном значении переменной составляющей отклонения рото50 ра 16. Этот сигнал подается на регистратор 17 и на инверсный вход сумматора 1Д. На выходе последнего формируется сигнал, несущий информацию о величине постоянной составляющей Ф о р м у л а и з о б р е т е н и я Устройство для контроля максимального отклонения ротора от оси турбомашины по авт. св. № 1079859, о тл и ч а ю щ е е с я тем, что, с целью расширения возможностей контроля благодаря определению остаточного прогиба ротора, оно дополнительно снабжено последовательно соединенными вторым сумматором с прямым и инверсным входами и вторым пиковым детектором и последовательно соединенными третьим сумматором с прямым и инверсным входами и вторым р е гистратором, причем прямые входы второго и третьего сумматоров подключены к выходу первого пикового детектора, инверсный вход второго сумматора - к выходу блока извлечения корня, а инверсный вход третьего сумматора - к выходу второго пикового детектора. 1506152 Редактор А.Шандор Составитель А.Калашников Техред М.Ходаннч Корректор М;Васильева Заказ 5406/56 Тираж 456 Подписное ВНИКЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.. Ужгород, ул. Гагарина, 101
