Головний циркуляційний насос атомної електростанції

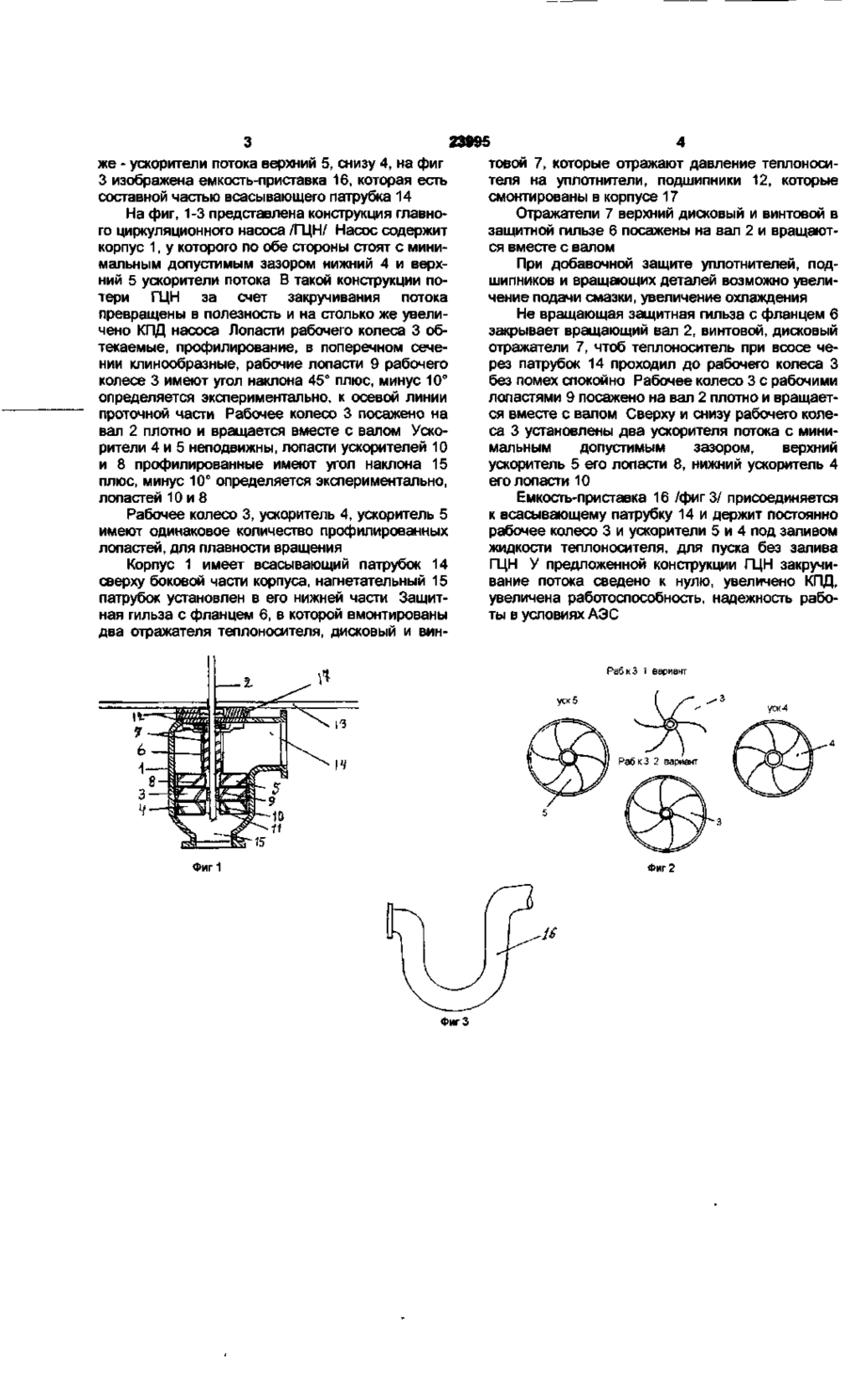

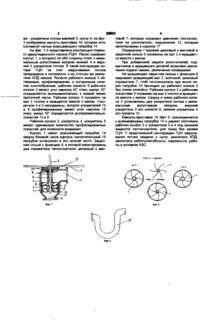

Главный циркуляционный насос атомной электростанции, содержащий корпус, в котором установлены посаженное на вал рабочее колесо с рабочими лопастями, всасывающий и нагнетательный патрубки, отличающийся тем, что до полнительно содержит защитную гильзу с фланцем, установленную в корпусе, в которой смонтированы дисковый и винтовой отражатели, приставку-емкость, которая соединена с всасывающим патрубком, а по обе стороны рабочего колеса с минимально допустимым зазором установлены верхний и нижний ускорители потока, лопасти рабочего колеса выполнены профилируемыми, обтекаемыми и клинообразными в поперечном сечении, угол наклона которых составляет 45° к осевой линии проточной части, причем ускорители потока содержат неподвижные рабочие лопасти профилируемые с углом наклона 15е к осевой линии проточной части, при этом всасывающий патрубок установлен в верхней боковой части корпуса, а нагнетательный патрубок установлен в его нижней части СМ Изобретение относится к насостроению и предназначено для устойчивой надежной работы в условиях АЭС, при работе без обслуживания /без доступа обслуживающего персонала/ несколько лет Температура в натриевых теплоносителях, на входе в реактор, 300-400°С, на входе в парогенератор, второй контур, 450-550 °С, на выходе из парогенератора 270-350°С ГЦН является необходимым условием надежного теплоотвода из активной зоны реактора ГЦН работает по назначению перекачивать с высокой температурой теплоноситель Задачей изобретения является создание ГЦН, который позволил бы повысить КПД, продлить работоспособность ГЦН для надежной устойчивой работы АЭС Наиболее близким аналогом к заявляемому изобретению является ГЦН реактора РБМК-1000 Известный ГЦН содержит корпус, рабочее колесо с рабочими лопастями всасывающий патрубок, нагнетательный патрубок, вал, уплотнители подшипники систему смазки подшипников, соединительную муфту электродвигатель (См руководство по эксплуатации 195-00-0013 РЭ, 1986г, предприятие п/я В-8721) У аналога ГЦН, больше всего происходят не исправности из-за уплотнителей, подшипников, утечки теплоносителя и потери 30% КПД за счет закручивания потока теплоносителя, от всей производительности ГЦН Поставленная задача достигается тем, что главный циркуляционный насос /ГЦН/ атомной электростанции содержит корпус, дополнительно содержит защитную гильзу с фланцем, установленную в корпусе и в которой смонтированы дисковый и винтовой отражатели, приставку-емкость что соединена с всасывающим патрубком, а по обе стороны рабочего колеса с минимально допустимым зазором установлены верхний и нижний ускорители потока, лопасти рабочего колеса выполнены профилируемыми, обтекаемыми, в поперечном сечении клинообразные угол наклона которых составляет 45° к осевой линии проточной части, причем ускорители потока содержат неподвижные рабочие лопасти профилируемые с углом наклона 15° к осевой линии проточное часті*1 пру этом всасывающий патрубок установлен в верхней боковой части корпуса, а нагнетателоныи патрубок установлен в его нижней части Изобретение поясняется чертежами, где на фиг 1 изображен ГЦН, на фиг 2 изображены рабочее колесо в первом и втором вариантах а так О ю 0> О) го см же - ускорители потока верхний 5, снизу 4, на фиг 3 изображена емкость-приставка 16, которая есть составной частью всасывающего патрубка 14 На фиг, 1-3 представлена конструкция главного циркуляционного насоса /ЩН/ Насос содержит корпус 1, у которого по обе стороны стоят с минимальным допустимым зазором нижний 4 и верхний 5 ускорители потока В такой конструкции потери ГЦН за счет закручивания потока превращены в полезность и на столько же увеличено КПД насоса Лопасти рабочего колеса 3 обтекаемые, профилирование, в поперечном сечении клинообразные, рабочие лопасти 9 рабочего е колесе 3 имеют угол наклона 45° плюс, минус 10 определяется экспериментально, к осевой линии проточной части Рабочее колесо 3 посажено на вал 2 плотно и вращается вместе с валом Ускорители 4 и 5 неподвижны, лопасти ускорителей 10 и 8 профилированные имеют угол наклона 15 плюс, минус 10° определяется экспериментально, лопастей 10 и 8 Рабочее колесо 3, ускоритель 4, ускоритель 5 имеют одинаковое количество профилированных лопастей, для плавности вращения Корпус 1 имеет всасывающий патрубок 14 сверху боковой части корпуса, нагнетательный 15 патрубок установлен в его нижней части Защитная гильза с фланцем 6, в которой вмонтированы два отражателя теплоносителя, дисковый и вин 23995 товой 7, которые отражают давление теплоносителя на уплотнители, подшипники 12, которые смонтированы в корпусе 17 Отражатели 7 верхний дисковый и винтовой в защитной гильзе 6 посажены на вал 2 и вращаются вместе с валом При добавочной защите уплотнителей, подшипников и вращающих деталей возможно увеличение подачи смазки, увеличение охлаждения Не вращающая защитная гильза с фланцем 6 закрывает вращающий вал 2, винтовой, дисковый отражатели 7, чтоб теплоноситель при всосе через патрубок 14 проходил до рабочего колеса 3 без помех спокойно Рабочее колесо 3 с рабочими лопастями 9 посажено на вал 2 плотно и вращается вместе с валом Сверху и снизу рабочего колеса 3 установлены два ускорителя потока с минимальным допустимым зазором, верхний ускоритель 5 его лопасти 8, нижний ускоритель 4 его лопасти 10 Емкость-приставка 16 /фигЗ/ присоединяется к всасывающему патрубку 14 и держит постоянно рабочее колесо 3 и ускорители 5 и 4 под заливом жидкости теплоносителя, для пуска без залива ГЦН У предложенной конструкции ГЦН закручивание потока сведено к нулю, увеличено КПД, увеличена работоспособность, надежность работы в условиях АЭС уск4 Фиг 1 Фиг 2 ФигЗ 23995 ДП «Український інститут промислової власності» (Укрпатент) вул Сім і Хохлових 15 м Київ 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ 'Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
