Універсальний багатошвидкісний реверсивний лопатевий насос

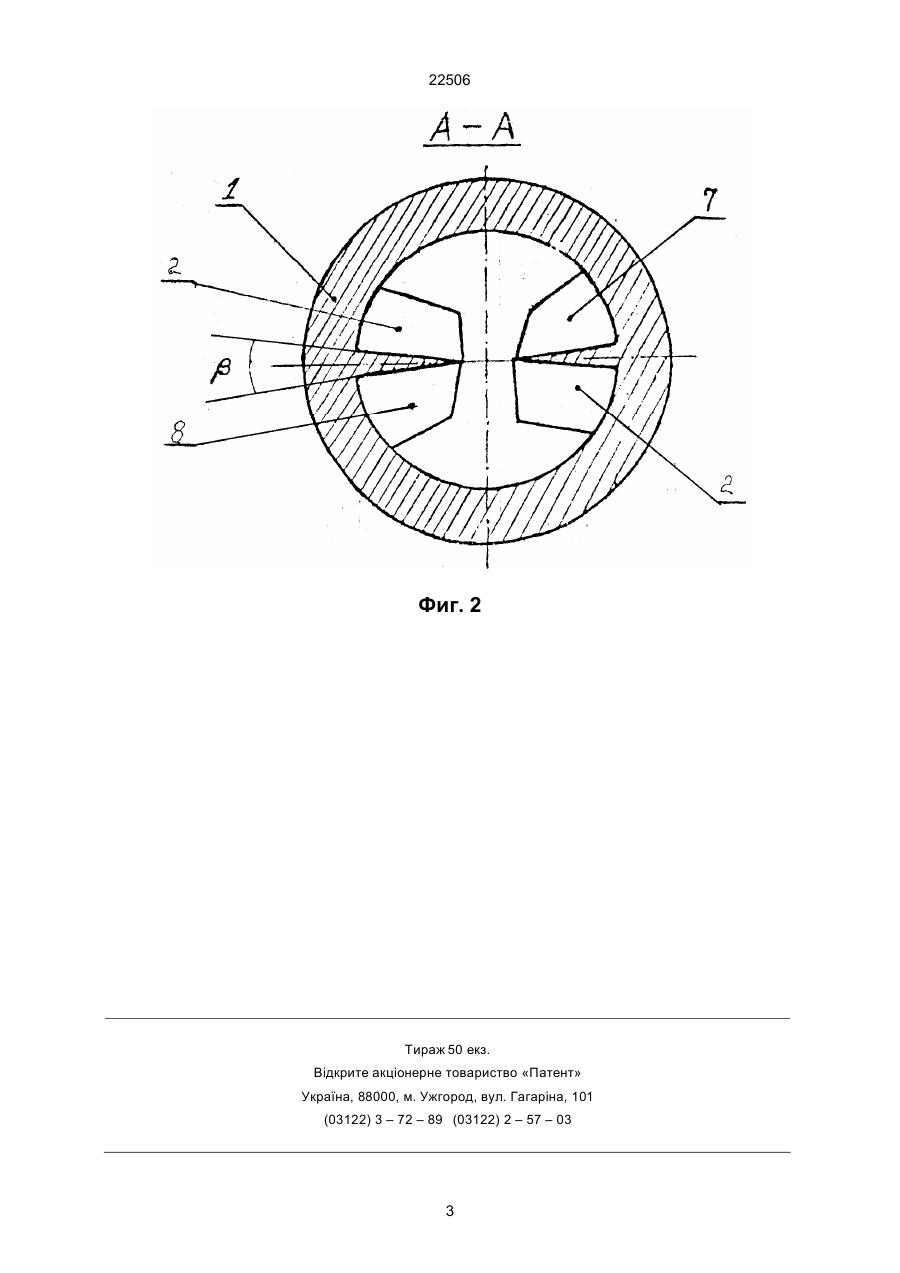

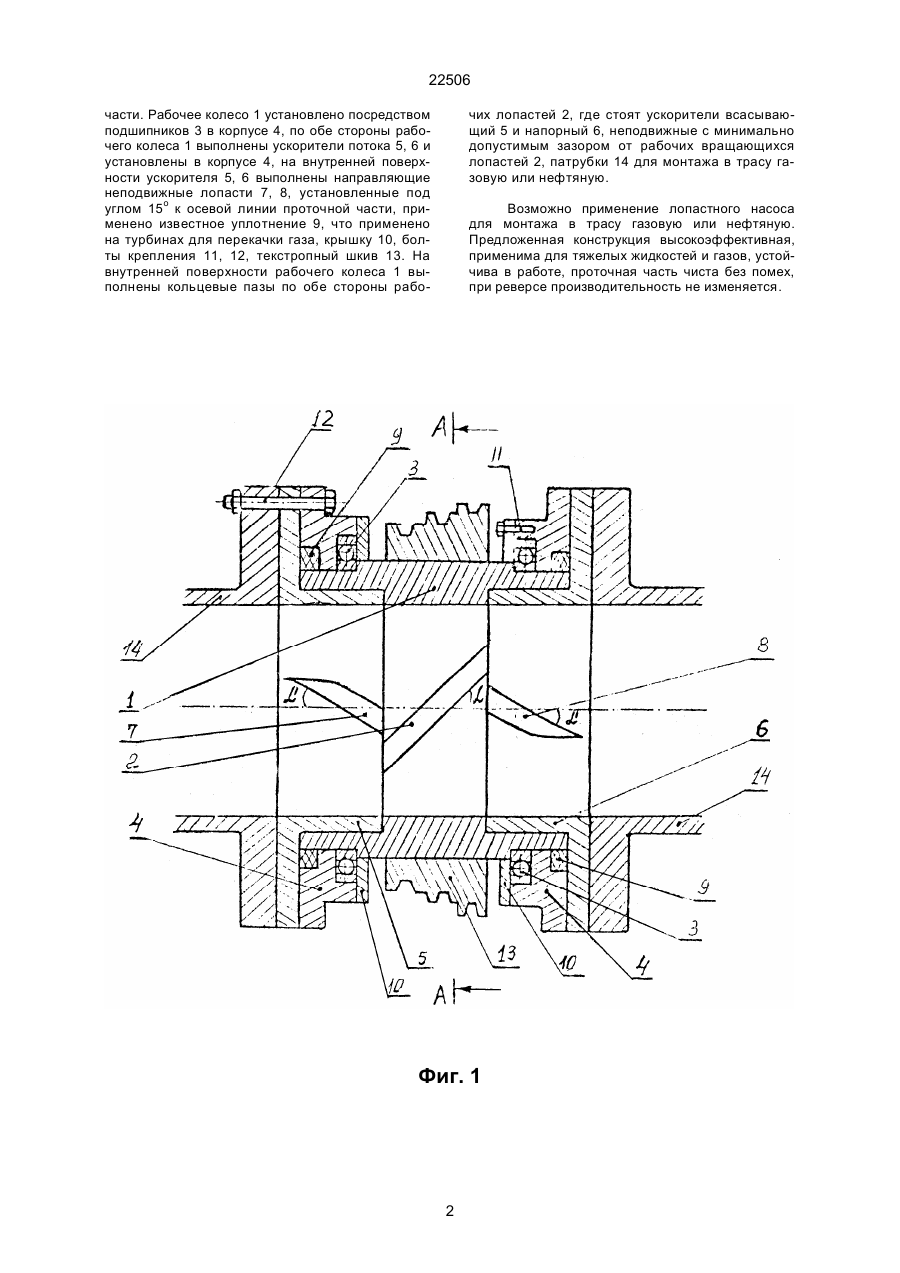

Универсальный многоскоростной реверсивный лопастной насос, содержащий полый вращающийся ротор, на внутренней поверхности которого установлены по винтовой линии профилированные лопасти, отличающийся тем, что он дополнительно содержит корпус, а в полый вращающийся ротор впрессовано рабочее колесо, с обеих сторон которого с минимально допустимым зазором установлены ускорители потока, на внутренних поверхностях ускорителей потока выполнены неподвижные профилированные лопасти под углом 15° к осевой линии проточной части, при этом на внутренней поверхности рабочего колеса установлено n профилированных рабочих лопастей, которые обтекаемы, в поперечном сечении клинообразные и расположены под углом 45° к осевой линии проточной части, причем количество лопастей рабочего колеса равно количеству неподвижных лопастей ускорителя потока. В конструкции аналога имеются места-зазоры, пространство между рабочим колесом и спрямляющим патрубком, где происходит закручивание потока, помехи, сопротивления. Рабочее колесо вращается, любая частица жидкости имеет окружную скорость, где потери производительности центробежного насоса за счет закручивания потока составляет у аналога от 30–50%. В.Ш. (13) 22506 (11) UA Поставленная задача решается тем, что универсальный многоскоростной реверсивный лопастной насос, содержащий полый вращающийся ротор, на внутренней поверхности которого установлены по винтовой линии профилированные лопасти, согласно изобретению, он дополнительно содержит корпус, а в полый вращающийся ротор впрессовано рабочее колесо с обоих сторон которого с минимально допустимым зазором установлены ускорители потока, на внутренних поверхностях ускорителей потока выполнены неподвижные профилированные лопасти под углом 15о к осевой линии проточной части, при этом на внутренней поверхности рабочего колеса установлено n профилированных рабочих лопастей, которые обтекаемы, в поперечном сечении клинообразные и расположены под углом 45о к осевой линии проточной части, причем количество лопастей рабочего колеса равно количеству неподвижных лопастей ускорителя потока. Более подробно изобретение поясняется чертежами. На фиг. 1 представлен эскиз в разрезе предлагаемого изобретения; на фиг. 2 – разрез А-А на фиг. 1. Предложенный насос содержит полый ротор – рабочее колесо 1, у которого на внутренней поверхности выполнены рабочие лопасти 2 и установлены под углом 45о к осевой линии проточной (19) Унивеpсальный многоскоростной реверсивный лопастной насос относится к области насосостроения, а именно – центробежным насосам. Задачей изобретения является создание универсального многоскоростного реверсивного лопастного насоса в котором новая совокупность признаков позволит повысить его КПД. КПД известных центробежных насосов имеют потери производительности от 30–50% за счет закручивания потока, а предложенная конструкция насоса позволит потери известных насосов превратить в полезность и на столько же увеличить КПД. Наиболее близким аналогом к заявляемому изобретению является устройство для сообщения энергии потоку (А.с. СССР № 172164, кл. F06l, опублик. 22.06.1965). Известное устройство содержит вращающийся ротор, на внутренней поверхности которого установлены и расположенные по винтовой линии профилированные лопасти. C2 ____________________ 22506 части. Рабочее колесо 1 установлено посредством подшипников 3 в корпусе 4, по обе стороны рабочего колеса 1 выполнены ускорители потока 5, 6 и установлены в корпусе 4, на внутренней поверхности ускорителя 5, 6 выполнены направляющие неподвижные лопасти 7, 8, установленные под углом 15о к осевой линии проточной части, применено известное уплотнение 9, что применено на турбинах для перекачки газа, крышку 10, болты крепления 11, 12, текстропный шкив 13. На внутренней поверхности рабочего колеса 1 выполнены кольцевые пазы по обе стороны рабо чих лопастей 2, где стоят ускорители всасывающий 5 и напорный 6, неподвижные с минимально допустимым зазором от рабочих вращающихся лопастей 2, патрубки 14 для монтажа в трасу газовую или нефтяную. Возможно применение лопастного насоса для монтажа в трасу газовую или нефтяную. Предложенная конструкция высокоэффективная, применима для тяжелых жидкостей и газов, устойчива в работе, проточная часть чиста без помех, при реверсе производительность не изменяется. Фиг. 1 2 22506 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3
