Топка для спалювання твердого палива

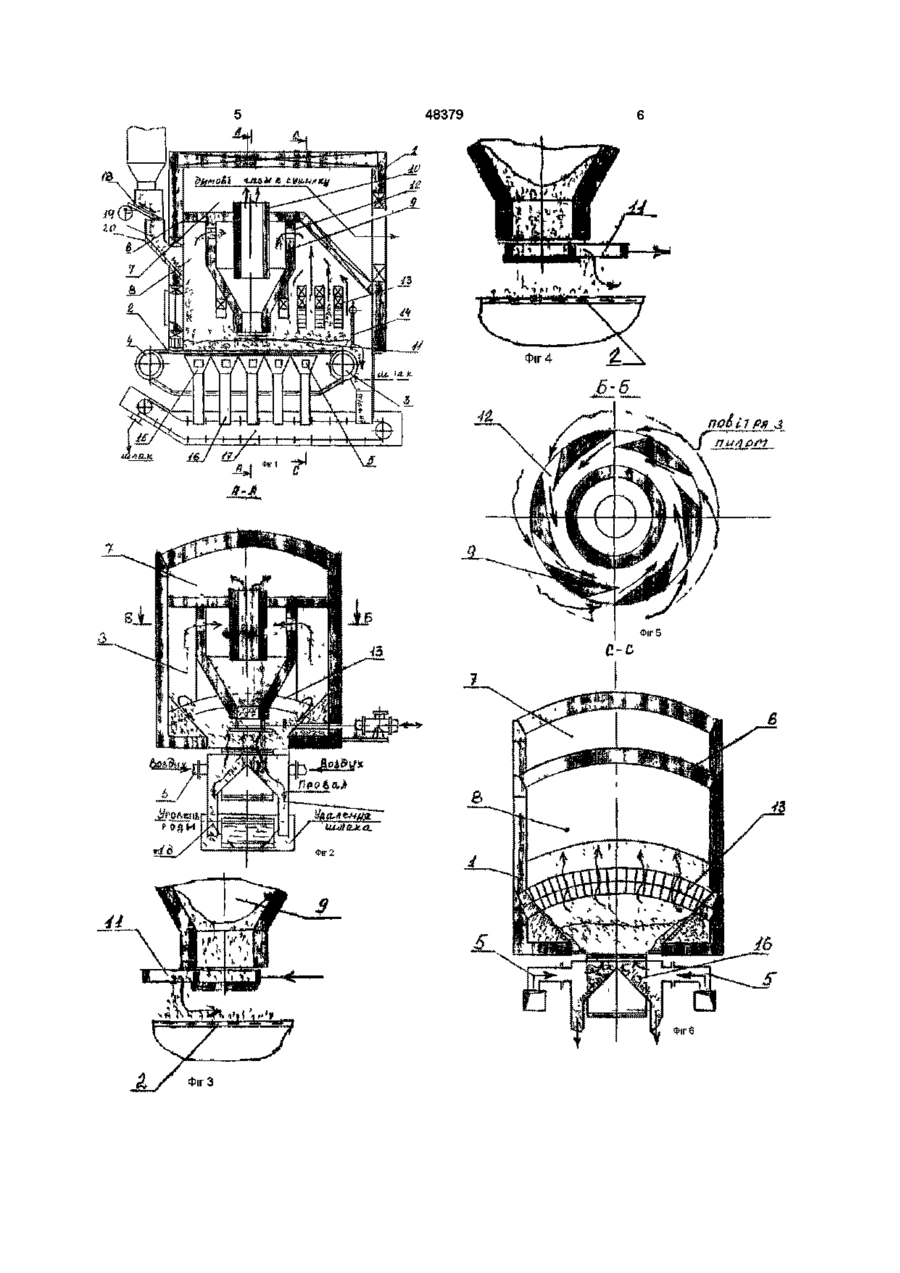

1 Топка для спалювання твердого палива, яка містить корпус, пересувну колосникову решітку, привідну та натяжну зірочки та повітровід, яка відрізняється тим, що корпус топки поділено перегородкою на камеру змішування та камеру горіння, в якій встановлено золонакопичувач з газоходом, відбивні арки та поріг, а під робочою віткою колосникової решітки встановлені відокремлені зрізані напівпіраміди, з'єднані з повітроводом 2 Топка по п 1, яка відрізняється тим, що золонакопичувач має човниковий скребок 3 Топка по п 1, яка відрізняється тим, що патрубки напівпірамід з'єднані з пдрозатвором Винахід стосується техніки спалювання твердого палива у топочних пристроях котельних, сушильних установок, де потрібно одержання газутеплоносія для різних промислових та побутових цілей Винахід має бути використаним у гірничорудній, ХІМІЧНІЙ, металургійній, будівельній промисловості, теплоенергетиці ВІДОМІ механічні топки з ланцюговою колосниковою решіткою для факельного та шарового спалювання твердого палива типу Т, ЧЦР і БЦРМ Топка складена з рами до якої прикріплені шини та МІЖ-ЗОННІ ущільнення приводного та натяжного валів із зірочками, тягового пластинчатого ланцюга багаторядних опорних роликів, наскрізних сполучних валиків, тримачі в колосників, бокових ущільнених плит Регулювання теплового навантаження топок створюється шляхом змінювання швидкості руху колосникового полотна та витрати повітря, а також у невеликому діапазоні - зміною товщини шару Накопичений у дуттьових зонах провал видаляється вручну через отвір у камерах зон, які закриті кришками Провал зсипається на нижню вітку колосникового полотна та через зазори між колосниками провалюється у зольний бункер Недоліками таких топок є те, що вони мають низьку ефективність спалювання палива, КПД їх дорівнює 60 - 70% ВІДОМІ ТОПКИ мають товстий гарячий шар, що може призвести до нагрівання колосників до небезпечних температур При необхідності спалювання збагаченого палива зольністю до 20% теплонапруга дзеркала горіння не перевищує 2,3 * 106кдж/м3ч Очистка дуттьових зон від відкладень проводиться шляхом ручного вигрібання або виїмки, які видають провал на бік топки Застосування шнеків можливе тільки при великій висоті від дна зони до поверхні решітки Відома також топка типу Інпфлуїд Ця топка з киплячим шаром який створюється на рухомій механічній решітці Топка складається з рухомого колосникового полотна решітки, який обгинав приводні та натяжні зірочки Між верхньою та нижньою вітками решітки розміщено дуттьовий короб з зонами для вдування повітря під верхнє колосникове полотно, на яке подається паливо При досягненні стійкого горіння збільшується подача свіжого палива та повітря під решітку Недоліком цієї топки є низька ефективність спалювання палива, велике винесення з топки дрібних частинок та трудомістке ручне вигрібання дуттьових зон від просипу /провала/ Прототипом винаходу є топка для спалювання твердого палива по патенту України №9856, кл F23C11/02 со 00 48379 Топка містить в собі корпус, пересувну колосникову решітку, приводну та натяжну зірочки, дуттьовий короб, який розташовано між вітками решітки та зірочками повітроводу, підключений до бокової стінки короба з боку натяжної зірочки, люк для виведення провалу та ущільнення, виконане у вигляді шарнірне закроплених колосників, які встановлено над рухомою решіткою в загрузочній частині корпуса топки Недоліком цієї топки є низька ефективність спалювання палива, велике винесення з камери горіння дрібних частинок, систематичне ручне вигрібання провалу з дуттьових зон В основу винаходу поставлено задачу створення топки, у якій шляхом розділення корпуса на камеру змішування та камеру горіння, та установці в камері горіння золонакопичувача з газоходом, а також відокремлених напівпірамід, з'єднаних з повітроводом замість дуттьового короба, зменшується винесення з камери горіння дрібних частинок, а також поліпшуються умови вигрібання провалу, що підвищує ефективність спалювання Поставлена задача вирішується тим, що у топці для спалювання палива, яка містить корпус, пересувну колосникову решітку, приводну та натяжну зірочки та повітровід, ВІДПОВІДНО винаходу корпус топки поділено перегородкою на камеру змішування та камеру горіння, в якій встановлено золонакопичувач з газоходом, відбивні арки, поріг та човниковий скребок, а під робочою віткою колосникової решітки встановлено відокремлені зрізані напівпіраміди, з'єднані з повітроводом та гідро затвором На фіг 1 зображено загальний вигляд топки (розріз) На фіг 2 - розріз А - А на фіг 1 На фіг 3, 4 - човниковий скребок На фіг 5 - розріз Б - Б на фіг 2 На фіг 6 - розріз С - С на фіг 1 Топка містить у собі корпус 1, пересувну колосникову решітку 2, приводну 3 та натяжну 4 зірочки, повітровід 5 Корпус 1 поділено перегородкою 6 на камеру змішування 7 та камеру горіння 8 В камері горіння 8 встановлено золонакопичувач 9 с газоходом 10, а у розвантажувальній частині золонакопичувача 9 встановлено човниковий скребок 11 У верхній частині золонакопичувача 9 виконані тангенціальні вікна 12, Крім цього у камері горіння 8 виконані відбивні арки 13 та поворотний поріг 14, встановлений з боку приводної зірочки З Під робочою віткою колосникової решітки 2 встановлені відокремлені зрізані напівпіраміди 15 з патрубками 16, які з'єднані з повітроводом 5 та гідро затвором 17 Для завантаження утопку палива встановлено хитний живильник 18, який подає паливо у загрузочний жолоб 19 на розпнну плиту 20 Топка для спалювання твердого палива працює таким чином Тверде паливо живильником 18 через загрузочний жолоб 19 подається на розпнну плиту 20, а з неї у корпус 1 топки до камери горіння 8 Висхідний ПОТІК повітря, який подасться повітроводом 5 під колосникову решітку 2, переводить паливо в киплячий стан псевдо-зрідження , у якому паливо спалюється Безперервний рух полотна решітки 2 та подача палива та повітря у потрібній КІЛЬКОСТІ забезпечує стабільне псевдозрідження та горіння За допомогою порога 14 підтримується заповнення шару шлаком до необхідних розмірів, які обмежують зростання температури Димові гази при спалюванні палива піднімаються до верху камери горіння 8 та через впускні тангенційні вікна 12 входять до жаростійкого золонакопичувача 9 та після очистки у ньому по газоходу 10 попадають до камери змішування 7 Коли димові гади стикаються з арками 13, дрібні частини допалюються 3 камери змішування димові гази попадають до сушилки, у котел і т д Уловлені у золонакопичувачі 9 дрібні частинки через нижню розвантажну частину золонакопичувача 9 вигружають човниковим скребком 11 на шар палива Циркулюючий рух частинок палива у гарячому золонакопичувачі призводить до допалювання цих частинок Просипані між колосниками решітки 2 частинки по похилій поверхні стінок полу пірамід 15 безперервно зсипаються по патрубках 16 та відводяться за допомогою пдрозатвору 17 Технічним результатом, якого можна досягти при здійсненні винаходу, є уловлювання в золонакопичувач дрібних частинок, а також розвантаження їх на шар палива Уловлені дрібні частинки завдяки циркулюючому рухові палива у гарячому золонакопичувачі при температурах, які підтримують реакцію горіння допалюються Виконання дуттьових вузлів у виді окремих полу пірамід з'єднаних з повітроводом значно полегшує очистку дуттьових зон від відкладів (провалу) тому що нема необхідності ручного вигрібання провалу з дуттьових зон Застосування такої топки дозволить значно підвищити ефективність спалювання палива та знизити трудомісткість її обслуговування 48379 Фіг 6 ФігЗ 48379 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
