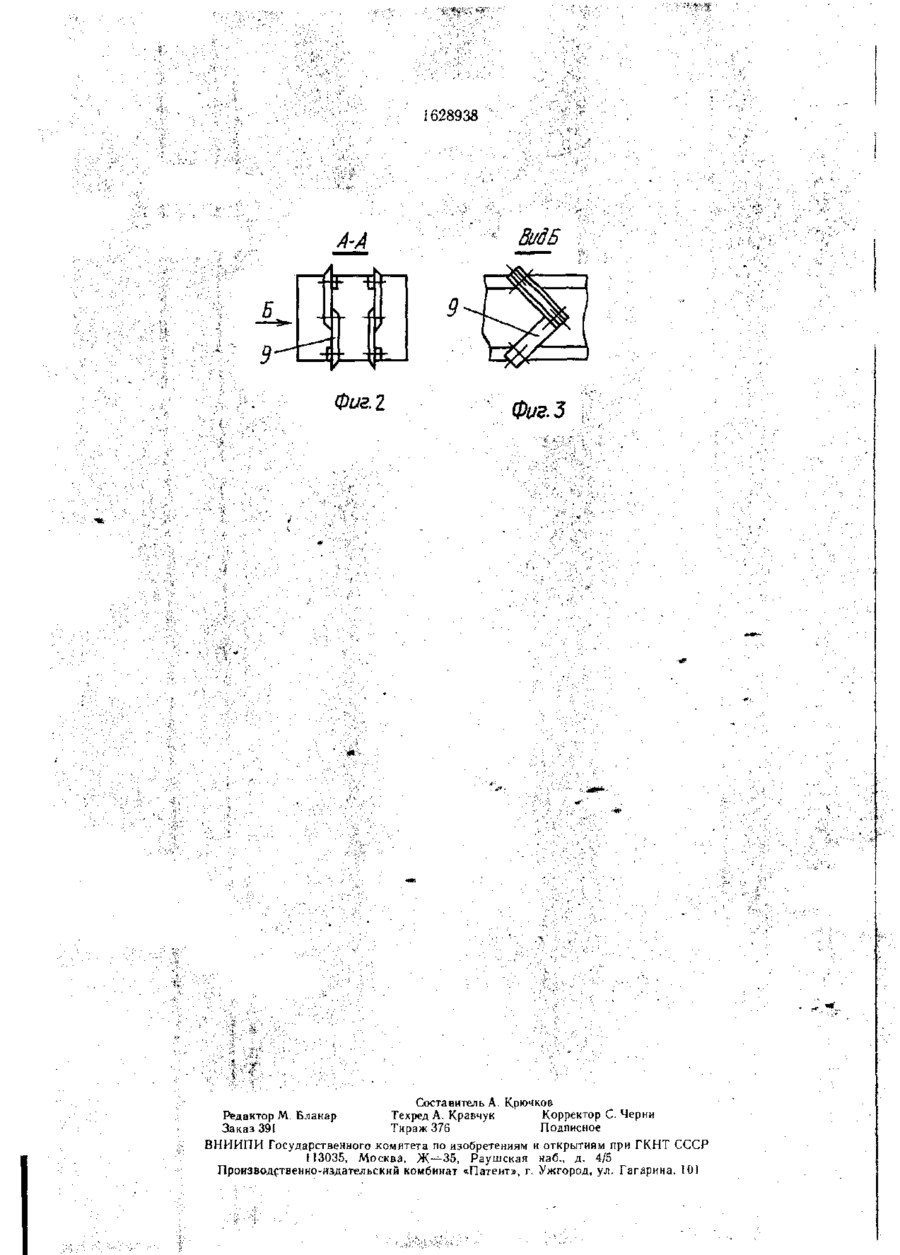

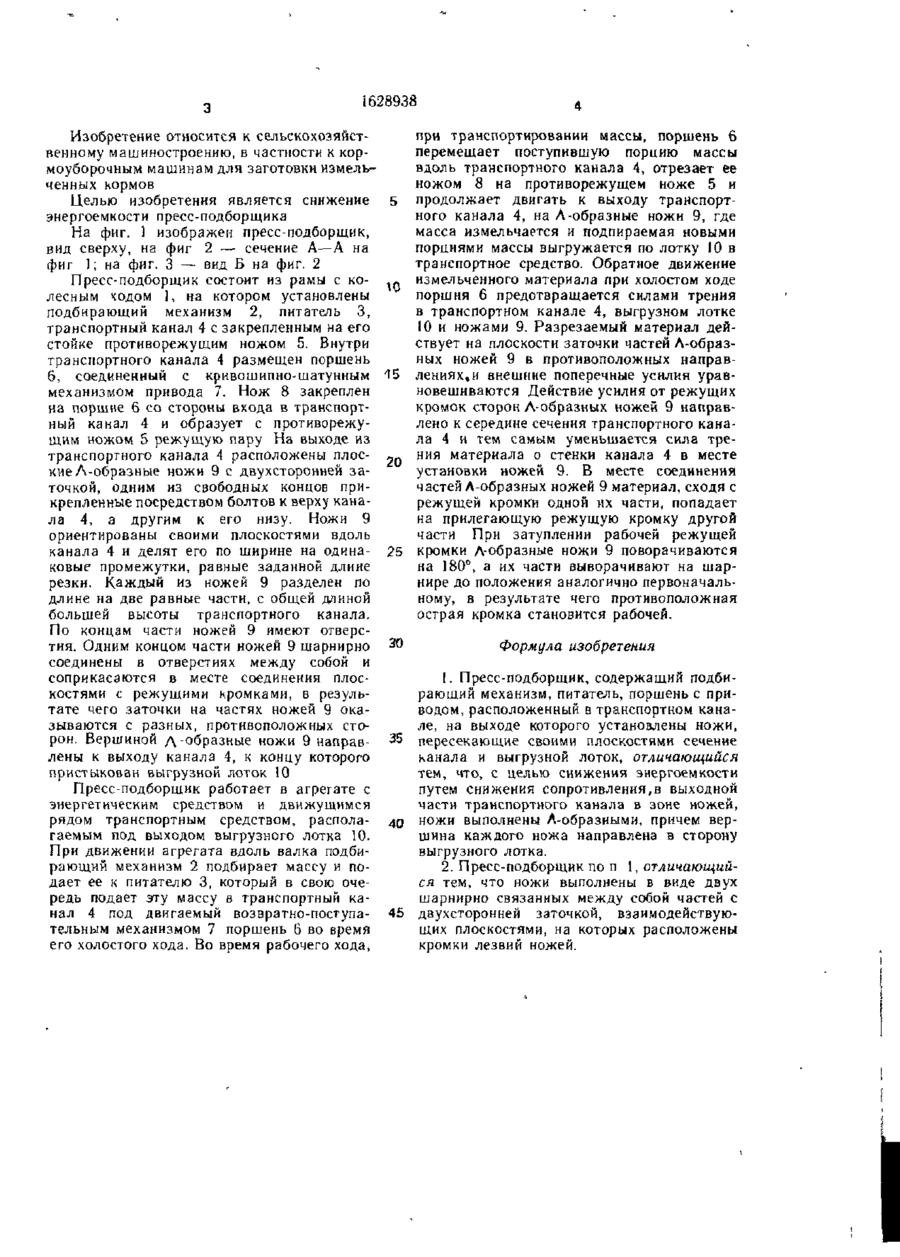

Изобретение относится к сельскохозяйственному машиностроению, в частности к кормоуборочным машинам для заготовки измельченных кормов и позволяет снизить энергоемкость пресс подборщика Пресс под борщик имеет установленные на раме с колесным ходом 1 подбирающий механизм 2, питатель 3 и транспортный канал 4 с возврагно поступательно движущимся поршнем 6, на выходе которого установлены Л образ ные ножи 9 и выгрузной лоток 10 Ножи имеют двухстороннюю заточку, шарнирное соединение смежных концов ножей позво ляет уменьшить время их перезатачивания 1 з п ф лы, 3 ил to 00 со со 00 Фиг1 І628938 Изобретение относится к сельскохозяйственному машиностроению, в частности к кормоуборочным машинам для заготовки измельченных кормов Целью изобретения является снижение энергоемкости пресс-подборщика На фиг. 1 изображен пресс-подборщик, вид сверху, на фиг 2 — сечение А—А на фиг 1; на фиг. 3 — вид Б на фиг. 2 Пресс-подборщик состоит из рамы с колесным кодом 1, на котором установлены подбирающий механизм 2, питатель 3, транспортный канал 4 с закрепленным на его стойке противорежущим ножом 5. Внутри транспортного канала 4 размещен поршень б, соединенный с кривошипно-шатунным механизмом привода 7. Нож 8 закреплен на поршне 6 со стороны входа в транспортный канал 4 и образует с противорежущим ножом 5 режущую пару На выходе из транспортного канала 4 расположены плоские Л-образные ножи 9 с двухсторонней заточкой, одним из свободных концов прикрепленные посредством болтов к верху канала 4, а другим к его низу. Ножи 9 ориентированы своими плоскостями вдоль канала 4 и делят его по ширине на одинаковые промежутки, равные заданной длине резки. Каждый из ножей 9 разделен по длине на две равные части, с общей длиной большей высоты транспортного канала. По концам части ножей 9 имеют отверстия. Одним концом части ножей 9 шарнирно соединены в отверстиях между собой и соприкасаются в месте соединения плоскостями с режущими кромками, в результате чего заточки на частях ножей 9 оказываются с разных, противоположных сторон. Вершиной Л-образные ножи 9 направлены к выходу канала 4, к концу которого пристыкован выгрузной лоток 10 Пресс-подборщик работает в агрегате с энергетическим средством и движущимся рядом транспортным средством, располагаемым под выходом выгрузного лотка 10. При движении агрегата вдоль валка подбирающий механизм 2 подбирает массу и подает ее к питателю 3, который в свою очередь подает эту массу в транспортный канал 4 под двигаемый возвратно-поступательным механизмом 7 поршень 6 во время его холостого хода. Во время рабочего хода, при транспортировании массы, поршень 6 перемещает поступившую порцию массы вдоль транспортного канала 4, отрезает ее ножом 8 на противорежущем ноже 5 и 5 продолжает двигать к выходу транспортного канала 4, на Л-образные ножи 9, где масса измельчается и подпираемая новыми порциями массы выгружается по лотку 10 в транспортное средство. Обратное движение .„ измельченного материала при холостом ходе поршня 6 предотвращается силами трения в транспортном канале 4, выгрузном лотке 10 и ножами 9. Разрезаемый материал действует на плоскости заточки частей Л-образных ножей 9 в противоположных направ15 лениях,и внешние поперечные усилия уравновешиваются Действие усилия от режущих кромок сторон Л-образных ножей 9 направлено к середине сечения транспортного канала 4 и тем самым уменьшается сила трения материала о стенки канала 4 в месте 20 установки ножей 9. В месте соединения частей А-образных ножей 9 материал, сходя с режущей кромки одной их части, попадает на прилегающую режущую кромку другой части При затуплении рабочей режущей 25 кромки Л-образные ножи 9 поворачиваются на 180°, а их части выворачивают на шарнире до положения аналогично первоначальному, в результате чего противоположная острая кромка становится рабочей. 30 Формула изобретения 1. Пресс-подборщик, содержащий подбирающий механизм, питатель, поршень с приводом, расположенный в транспортном канале, на выходе которого установлены ножи, 35 пересекающие своими плоскостями сечение канала и выгрузной лоток, отличающийся тем, что, с целью снижения энергоемкости путем снижения сопротивления^ выходной части транспортного канала в зоне ножей, 40 ножи выполнены Л-образными, причем вершина каждого ножа направлена в сторону выгрузного лотка. 2. Пресс-подборщик по п 1, отличающийся тем, что ножи выполнены в виде двух шарнирно связанных между собой частей с 45 двухсторонней заточкой, взаимодействующих плоскостями, на которых расположены кромки лезвий ножей. і 628938 Фиг. I Фиг. 3 Составитель А. Крючков Редактор М. Бланар Техред А. Кравчук Корректор С. Черни Заказ 391 Тираж 376 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб., д. 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
