Перенастроювальний резонансний пристрій

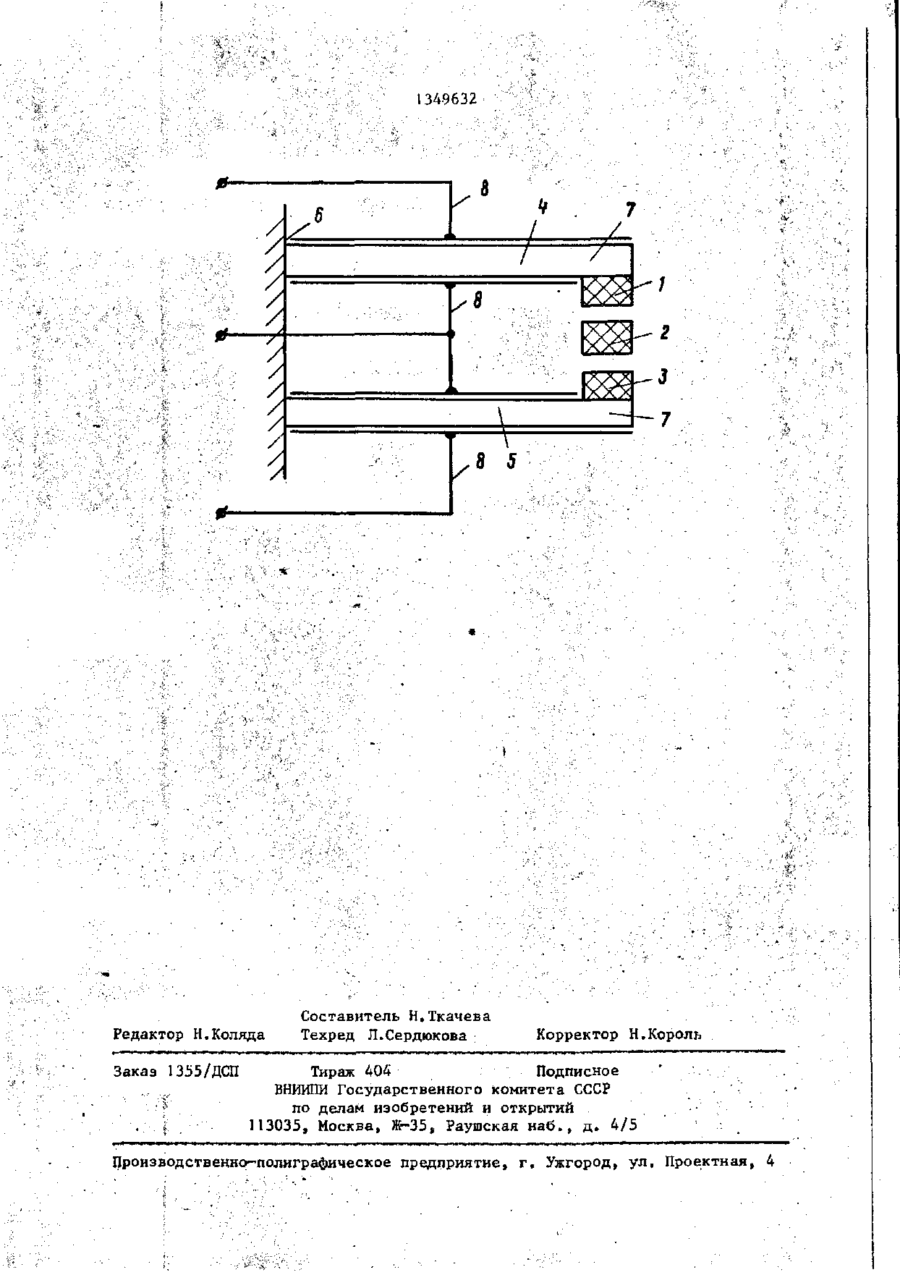

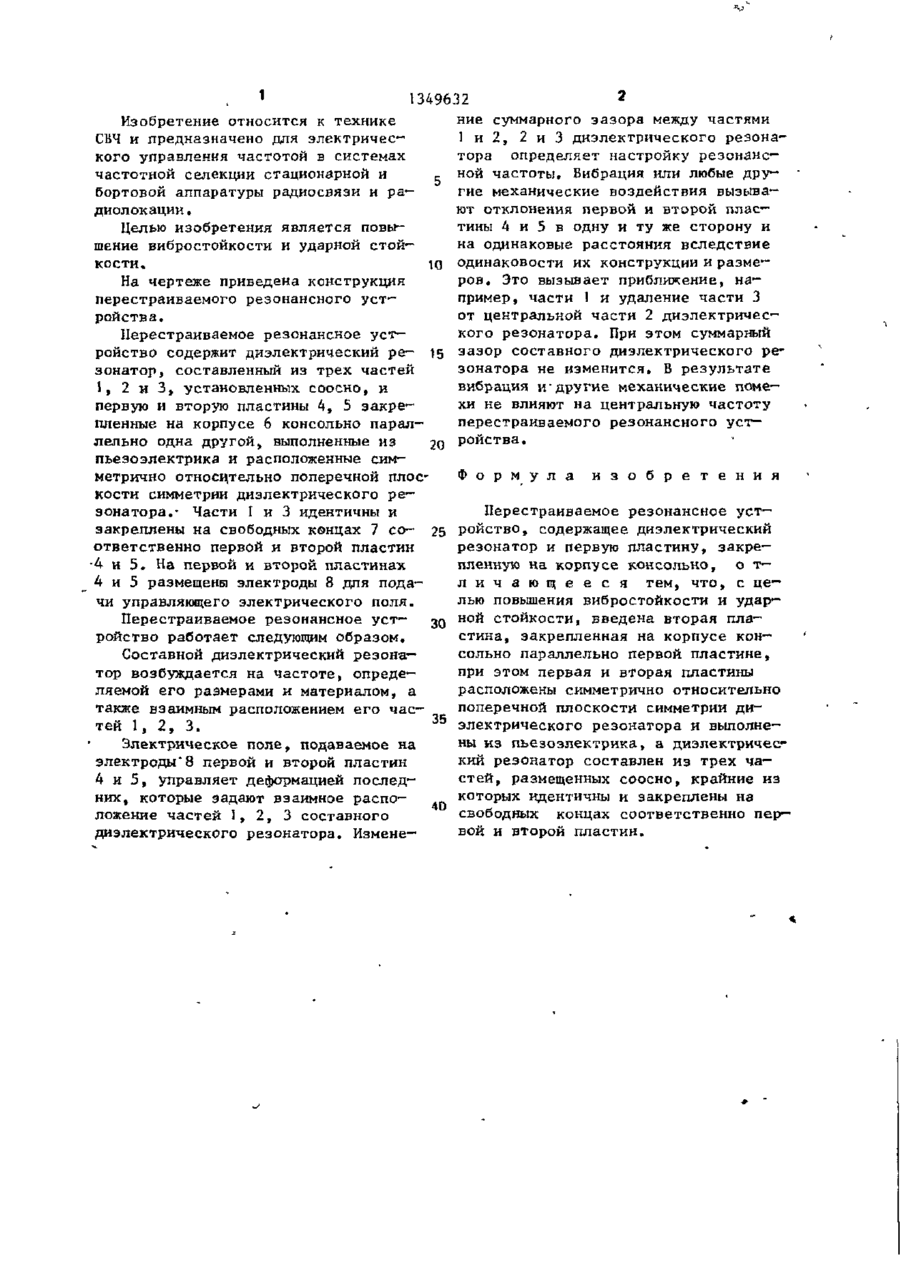

для СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ А1 U9) (5»4 Н 01 Р 7/10 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Т21) 3946790/24-09 (22) 23.08.85 (71) Киевский политехнический инсти— ' тут им. 50—летия Великой Октябрьской социалистической революции (72) Ю.И.Якименко и С.А.Селиванов (53) 621.372.413(088.8) (Ьб) Патент Франции h5 24896Г5, * кл. Н 01 Р 7/00, 1982. Авторское свидетельство СССР ' ( 1249633, кл. Н 01 Р 7/10, 1983. г (54) ПЕРЕСТРАИВАЕМОЕ^ РЕЗОНАНСНОЕ УСТРОЙСТВО (57) Изобретение относится к технике СВЧ, Цель изобретения — повышение вибростойкости и ударной стойкости. Устр-во содержит диэлектрич. резонатор (ДР), составленный из трех час тей 1—3,—установленных соосно, и пластины 4 и 5, закрепленные на кор™ пусе Ь консольно параллельно одна другой, выполненные из пьезоэлектри-" ка и расположенные симметрично относительно поперечной плоскости симметрии ДР. Вибрация или любые др. меха— нич. воздействия вызывает отклонения пластин- 4 и 5 в одну и ту же сторону и на одинаковые расстояние вследствие одинаковости их конструкции и размеров. Это вызывает приближения, например, части 1 и удаления части 3 от центральной части 2 ДР. При этом суммарный зазор составного ДР не изменится. В результате вибрация и др. механич. помехи не влияют на центральную частоту устр-ва, 1 ил. (Л С со СО Ю 1 1349632 ние суммарного зазора между частями Изобретение относится к технике СВЧ и предназначено для электричес1 и 2, 2 и 3 диэлектрического резонакого управления частотой в системах тора определяет настройку резонансчастотной селекции стационарной и ной частоты. Вибрация или любые друбортовой аппаратуры радиосвязи и рагие механические воздействия вызывадиолокации. ют отклонения первой и второй пласЦелью изобретения является повытины 4 и 5 в одну и ту же сторону и шение вибростойкости и ударной стойна одинаковые расстояния вследствие кости. 10 одинаковости их конструкции и размеНа чертеже приведена конструкция ров. Это вызывает приближение, наперестраиваемого резонансного устпример, части 1 и удаление части 3 ройства. от центральной части 2 диэлектричесПерестраиваемое резонансное усткого резонатора. При этом суммарный ройство содержит диэлектрический ре- 15 зазор составного диэлектрического резонатор, составленный из трех частей зонатора не изменится. В результате 1, 2 и 3, установленных соосно, и вибрация и"другие механические помепервую и вторую пластины 4, 5 закрехи не влияют на центральную частоту пленные на корпусе 6 консольно паралперестраиваемого резонансного устлельно одна другой, выполненные из 20 ройства. пьезоэлектрика и расположенные симФ о р м у л а и з о б р е т е н и я метрично относительно поперечной плоскости симметрии диэлектрического реПерестраиваемое резонансное устзонатора.• Части I и 3 идентичны и закреплены на свободных концах 7 со- 25 ройство, содержащее диэлектрический резонатор и первую пластину, закреответственно первой и второй пластин пленную на корпусе консольно, о т— -4 и 5. На первой и второй пластинах л и ч а ю щ е е с я тем, что, с цеА и 5 размещенв! электроды 8 для подалью повышения вибростойкости и ударчи управляющего электрического поля. ной стойкости, введена вторая плаПерестраиваемое резонансное уст30 стина, закрепленная на корпусе конройство работает следующим образом. сольно параллельно первой пластине, Составной диэлектрический резонапри этом первая и вторая пластины тор возбуждается на частоте, опредерасположены симметрично относительно ляемой его размерами и материалом, а поперечной плоскости симметрии дитакже взаимным расположением его час35 электрического резонатора и выполнетей 1, 2, 3. ны из пьезоэлектрика, а диэлектричесЭлектрическое поле, подаваемое на кий резонатор составлен из трех чаэлектроды*8 первой и второй пластин стей, размещенных соосно, крайние из 4 и 5, управляет деформацией последкоторых идентичны и закреплены на них, которые задают взаимное распо40 свободных концах соответственно перложение частей I, 2, 3 составного вой и второй пластин. диэлектрического резонатора. Измене— 1 34-9632 6 8 7 / / / / Редактор Н.Коляда Заказ 1355/ДСП ? I _ -• 8 5 Составитель Н.Ткачева Техред Л.Сердюкова : Корректор Н.Король Тираж А04 • Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, НК35, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 ч
