Відпаювальна піч

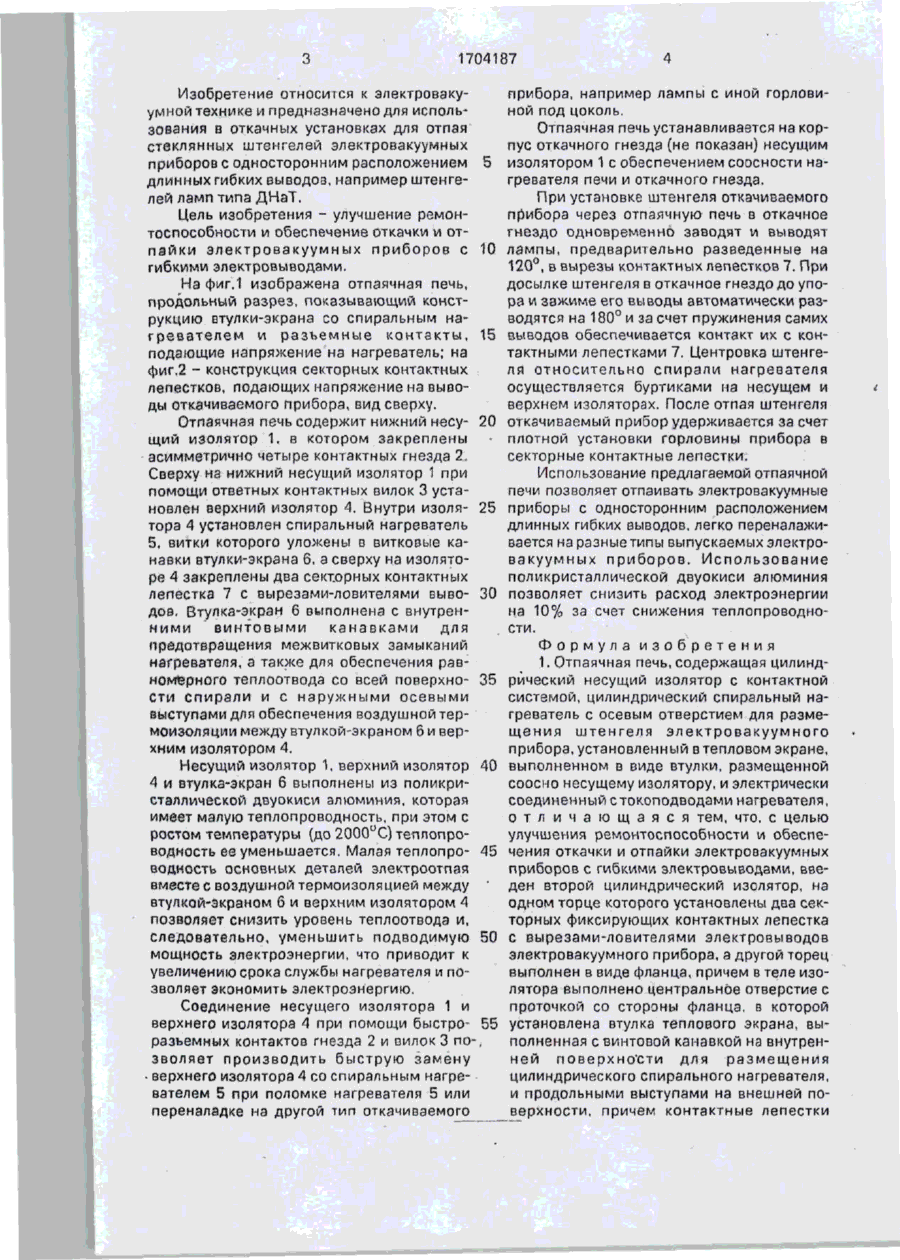

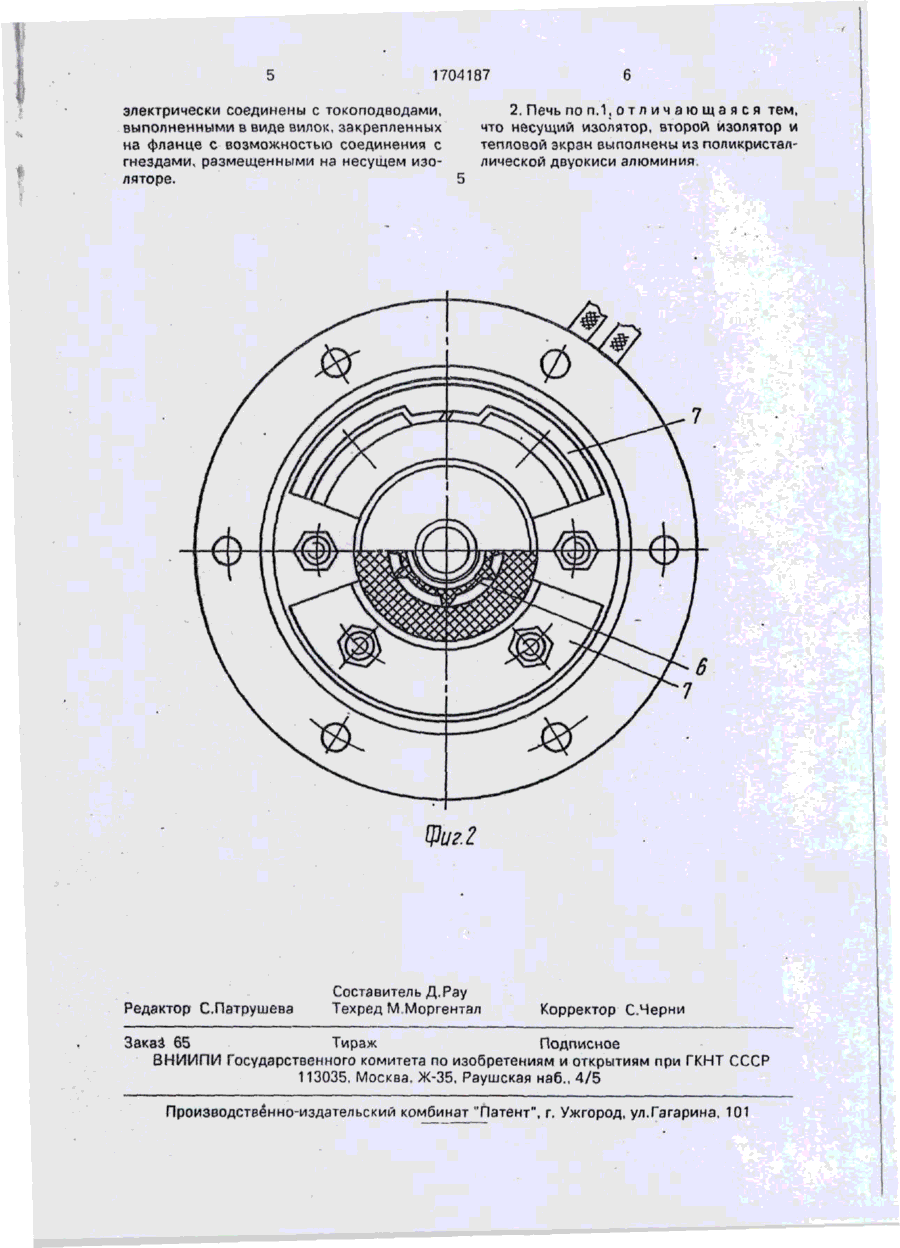

Изобретение относится к электровакуумной технике и предназначено для использования в откачных установках для отпая стеклянных штенгелей электровакуумных приборов. Цель изобретения - улучшение ремонтоспособности и обеспечение откачки и отпайки электровакуумных приборов с гибкими электровыводами. Отпаянная печь содержит нижний несущий изолятор 1 с кон качного гнезда. При установке штенгепя от качиваемого прибора через отпаячную печь в откачное гнездо гибкие выводы электровакуумного прибора, предварительно разведенные на 120°, заводят в вырезы контактных лепестков 7. Использование поликристаллической двуокиси алюминия снижает расход электроэнергии на 10% за счет снижения теплопроводности. 1 з.п. флы, 2 ил. 7 с о 00 J ІЛ-. Г 4 »*.. 7 1704187 Изобретение относи і ся к электровакуумной технике и предназначено для использования в откачных установках для отпая стеклянных штенгелей электровакуумных приборов с односторонним расположением 5 длинных гибких выводов, например штенгелей ламп типа ДНаТ. Цель изобретения - улучшение ремонтоспособности и обеспечение откачки и отлэйки электровакуумных приборов с 10 гибкими электровыводами. На фиг.1 изображена отпаянная печь, продольный разрез, показывающий конструкцию втулки-экрана со спиральным нагревателем и разъемные контакты, 15 подающие напряжение на нагреватель; на фиг.2 - конструкция секторных контактных лепестков, подающих напряжение на выводы откачиваемого прибора, вид сверху. Отпаячнэя печь содержит нижний несу- 20 щий изолятор 1, в котором закреплены асимметрично четыре контактных гнезда 2. Сверху на нижний несущий изолятор 1 при помощи ответных контактных вилок 3 установлен верхний изолятор 4. Внутри изоля- 25 тора 4 установлен спиральный нагреватель 5, витки которого уложены в витковые канавки втулки-экрана 6, а сверху на изоляторе 4 закреплены два сект.орных контактных лепестка 7 с вырезами-ловителями выво- 30 дов. Втулка-экран 6 выполнена с внутренними винтовыми канавками для предотвращения межвитковых замыканий нагревателя, а также для обеспечения равномерного теплоотвода со всей поверхно- 35 сти спирали и с наружными осевыми выступами для обеспечения воздушной термоизоляции между втулкой-экраном 6 и верхним изолятором 4. Несущий изолятор 1, верхний изолятор 40 4 и втулка-экран 6 выполнены из поликристаллической двуокиси алюминия, которая имеет малую теплопроводность, при этом с ростом температуры (до 2000°С) теплопроводность ее уменьшается. Малая теплопро- 45 водность основных деталей злектроотпая вместе с воздушной термоизоляцией между ' втулкой-экраном б и верхним изолятором 4 позволяет снизить уровень теплоотвода и, следовательно, уменьшить подводимую 50 мощность электроэнергии, что приводит к увеличению срока службы нагревателя и позволяет экономить электроэнергию. Соединение несущего изолятора 1 и верхнего изолятора 4 при помощи быстро- 55 разьемных контактов гнезда 2 и вилок 3 по-, зволяет производить быструю замену • верхнего изолятора 4 со спиральным нагревателем 5 при поломке нагревателя 5 или переналадке на другой тип откачиваемого прибора, например лампы с иной горловиной под цоколь. Отпаячная печь устанавливается на корпус откачного гнезда (не показан) несущим изолятором 1 с обеспечением соосности нагревателя печи и откачного гнезда. При установке штенгеля откачиваемого прибора через отпаячную печь в откачное гнездо одновременно заводят и выводят лампы, предварительно разведенные на 120°, в вырезы контактных лепестков 7. При досылке штенгеля в откачное гнездо до упора и ззжиме его выводы автоматически разводятся на 180° и за счет пружинения самих выводов обеспечивается контакт их с контактными лепестками 7. Центровка штенгеля относительно спирали нагревателя осуществляется буртиками на несущем и верхнем изоляторах. После отпая штенгеля откачиваемый прибор удерживается за счет плотной установки горловины прибора в секторные контактные лепестки. Использование предлагаемой отпаячной печи позволяет отпаивать электровакуумные приборы с односторонним расположением длинных гибких выводов, легко переналаживается на разные типы выпускаемых электровакуумных приборов. Использование поликристаллической двуокиси алюминия позволяет снизить расход электроэнергии на 10% за счет снижения теплопроводности. Формула изобретения 1. Отпзячная печь, содержащая цилиндрический несущий изолятор с контактной системой, цилиндрический спиральный нагреватель с осевым отверстием для размещения штенгеля электровакуумного прибора, установленный в тепловом экране, выполненном в виде втулки, размещенной соосно несущему изолятору, и электрически соединенный с токоподводэми нагревателя, о т л и ч а ю щ а я с я тем, что, с целью улучшения ремонтоспособности и обеспечения откачки и отпайки электровакуумных приборов с гибкими электровыводами, введен второй цилиндрический изолятор, на одном торце которого установлены два секторных фиксирующих контактных лепестка с вырезами-ловителями электровыводов электровакуумного прибора, а другой торец выполнен в виде фланца, причем в теле изолятора выполнено центральное отверстие с проточкой со стороны фланца, в которой установлена втулка теплового экрана, выполненная с винтовой канавкой на внутренней поверхности для размещения цилиндрического спирального нагревателя, и продольными выступами на внешней поверхности, причем контактные лепестки 1704187 электрически соединены с токоподводами, выполненными в виде вилок, закрепленных на фланце с возможностью соединения с гнездами, размещенными на несущем изоляторе. 2. Печь по п.1, о т л и ч а ю щ а я с я тем, что несущий изолятор, второй изолятор и тепловой экран выполнены из поликристаллической двуокиси алюминия. 6 Редактор С,Патрушева Составитель Д.Pay Техред М Моргентал Корректор С.Черни ЗакаЗ 65 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва. Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 4.
