Спосіб заряджання обводнених свердловин вибуховою речовиною

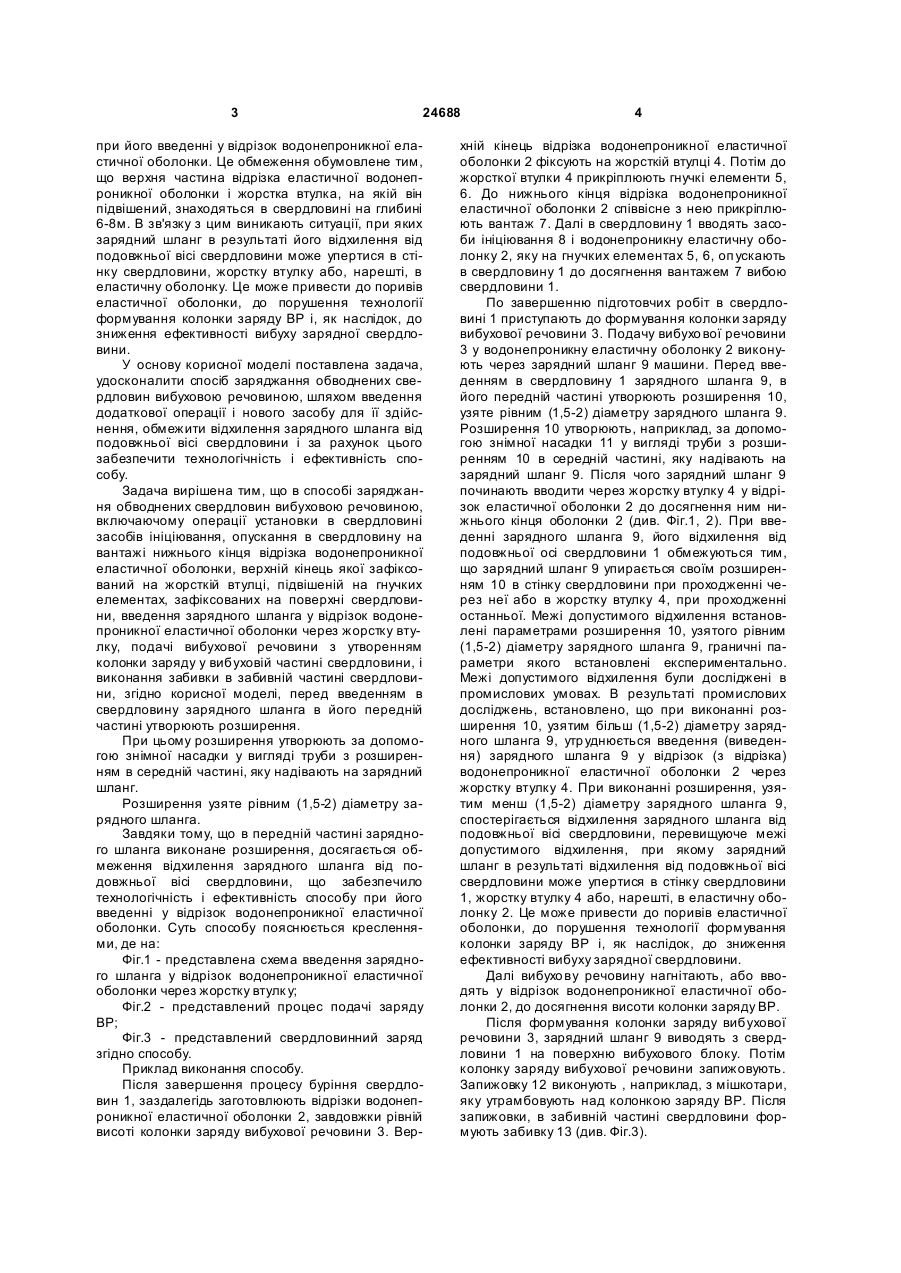

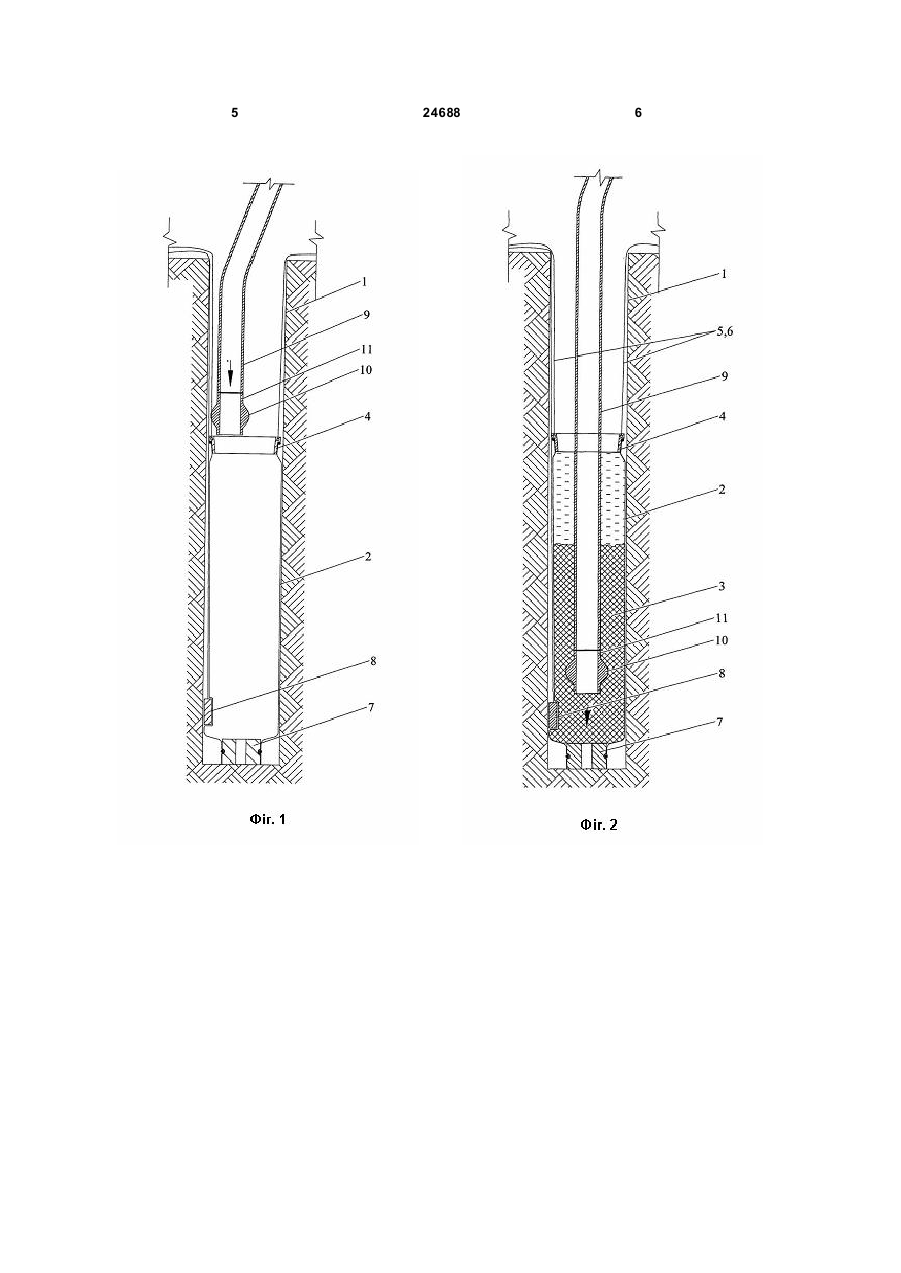

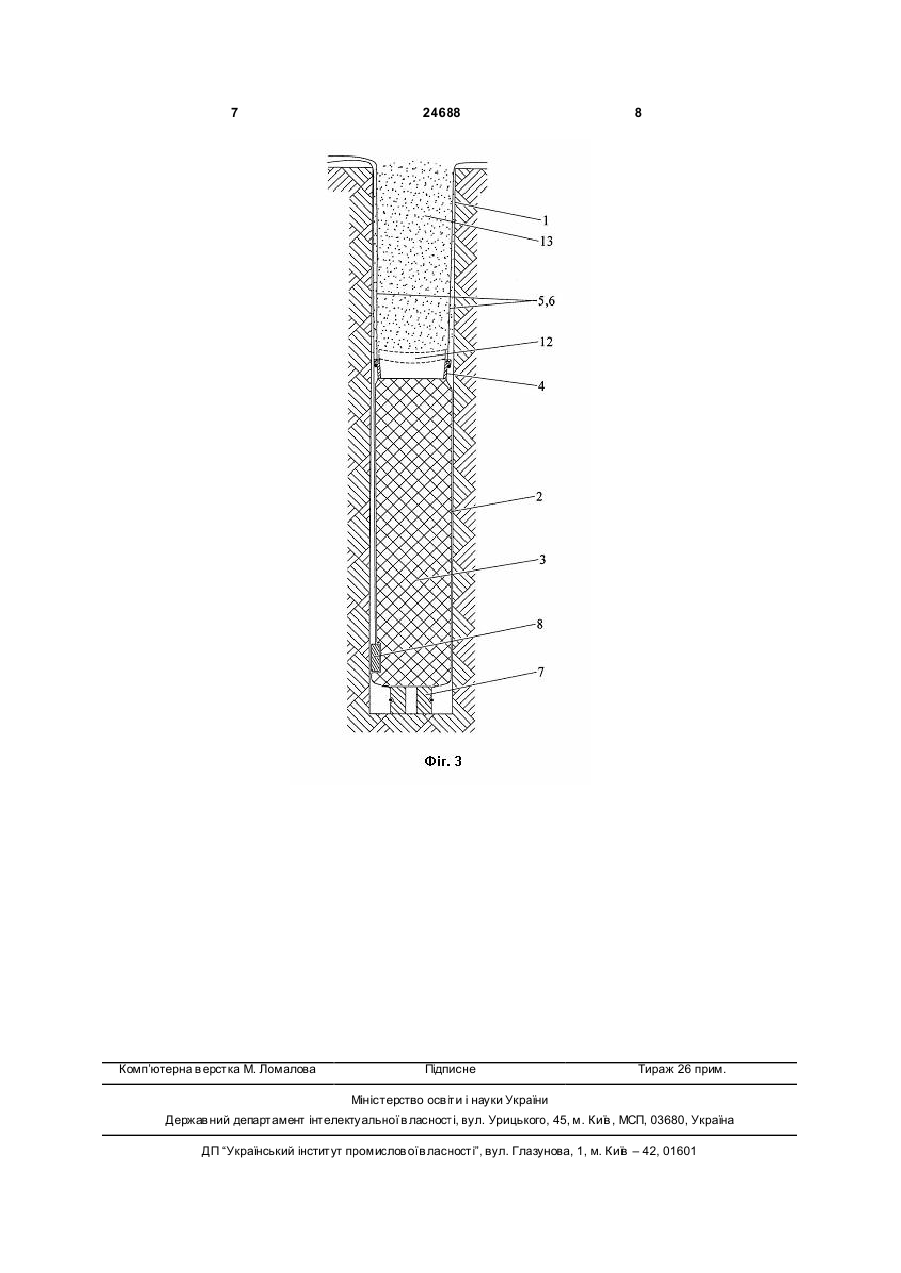

1. Спосіб заряджання обводнених свердловин вибуховою речовиною, що включає операції установки в свердловині засобів ініціювання, опускання в свердловину на вантажі нижнього кінця відрізка водонепроникної еластичної оболонки, верхній кінець якої зафіксований на жорсткій втулці, підвішеній на гнучких елементах, зафіксованих на поверхні свердловини, введення зарядного шланга у відрізок водонепроникної еластичної оболонки 3 24688 при його введенні у відрізок водонепроникної еластичної оболонки. Це обмеження обумовлене тим, що верхня частина відрізка еластичної водонепроникної оболонки і жорстка втулка, на якій він підвішений, знаходяться в свердловині на глибині 6-8м. В зв'язку з цим виникають ситуації, при яких зарядний шланг в результаті його відхилення від подовжньої вісі свердловини може упертися в стінку свердловини, жорстку втулку або, нарешті, в еластичну оболонку. Це може привести до поривів еластичної оболонки, до порушення технології формування колонки заряду ВР і, як наслідок, до зниження ефективності вибуху зарядної свердловини. У основу корисної моделі поставлена задача, удосконалити спосіб заряджання обводнених свердловин вибуховою речовиною, шляхом введення додаткової операції і нового засобу для її здійснення, обмежити відхилення зарядного шланга від подовжньої вісі свердловини і за рахунок цього забезпечити технологічність і ефективність способу. Задача вирішена тим, що в способі заряджання обводнених свердловин вибуховою речовиною, включаючому операції установки в свердловині засобів ініціювання, опускання в свердловину на вантажі нижнього кінця відрізка водонепроникної еластичної оболонки, верхній кінець якої зафіксований на жорсткій втулці, підвішеній на гнучких елементах, зафіксованих на поверхні свердловини, введення зарядного шланга у відрізок водонепроникної еластичної оболонки через жорстку втулку, подачі вибухової речовини з утворенням колонки заряду у вибуховій частині свердловини, і виконання забивки в забивній частині свердловини, згідно корисної моделі, перед введенням в свердловину зарядного шланга в його передній частині утворюють розширення. При цьому розширення утворюють за допомогою знімної насадки у вигляді труби з розширенням в середній частині, яку надівають на зарядний шланг. Розширення узяте рівним (1,5-2) діаметру зарядного шланга. Завдяки тому, що в передній частині зарядного шланга виконане розширення, досягається обмеження відхилення зарядного шланга від подовжньої вісі свердловини, що забезпечило технологічність і ефективність способу при його введенні у відрізок водонепроникної еластичної оболонки. Суть способу пояснюється кресленнями, де на: Фіг.1 - представлена схема введення зарядного шланга у відрізок водонепроникної еластичної оболонки через жорстку втулк у; Фіг.2 - представлений процес подачі заряду ВР; Фіг.3 - представлений свердловинний заряд згідно способу. Приклад виконання способу. Після завершення процесу буріння свердловин 1, заздалегідь заготовлюють відрізки водонепроникної еластичної оболонки 2, завдовжки рівній висоті колонки заряду вибухової речовини 3. Вер 4 хній кінець відрізка водонепроникної еластичної оболонки 2 фіксують на жорсткій втулці 4. Потім до жорсткої втулки 4 прикріплюють гнучкі елементи 5, 6. До нижнього кінця відрізка водонепроникної еластичної оболонки 2 співвісне з нею прикріплюють вантаж 7. Далі в свердловину 1 вводять засоби ініціювання 8 і водонепроникну еластичну оболонку 2, яку на гнучких елементах 5, 6, оп ускають в свердловину 1 до досягнення вантажем 7 вибою свердловини 1. По завершенню підготовчих робіт в свердловині 1 приступають до формування колонки заряду вибухової речовини 3. Подачу вибухо вої речовини 3 у водонепроникну еластичну оболонку 2 виконують через зарядний шланг 9 машини. Перед введенням в свердловину 1 зарядного шланга 9, в його передній частині утворюють розширення 10, узяте рівним (1,5-2) діаметру зарядного шланга 9. Розширення 10 утворюють, наприклад, за допомогою знімної насадки 11 у вигляді труби з розширенням 10 в середній частині, яку надівають на зарядний шланг 9. Після чого зарядний шланг 9 починають вводити через жорстку втулку 4 у відрізок еластичної оболонки 2 до досягнення ним нижнього кінця оболонки 2 (див. Фіг.1, 2). При введенні зарядного шланга 9, його відхилення від подовжньої осі свердловини 1 обмежуються тим, що зарядний шланг 9 упирається своїм розширенням 10 в стінку свердловини при проходженні через неї або в жорстку втулку 4, при проходженні останньої. Межі допустимого відхилення встановлені параметрами розширення 10, узятого рівним (1,5-2) діаметру зарядного шланга 9, граничні параметри якого встановлені експериментально. Межі допустимого відхилення були досліджені в промислових умовах. В результаті промислових досліджень, встановлено, що при виконанні розширення 10, узятим більш (1,5-2) діаметру зарядного шланга 9, утр уднюється введення (виведення) зарядного шланга 9 у відрізок (з відрізка) водонепроникної еластичної оболонки 2 через жорстку втулку 4. При виконанні розширення, узятим менш (1,5-2) діаметру зарядного шланга 9, спостерігається відхилення зарядного шланга від подовжньої вісі свердловини, перевищуюче межі допустимого відхилення, при якому зарядний шланг в результаті відхилення від подовжньої вісі свердловини може упертися в стінку свердловини 1, жорстку втулку 4 або, нарешті, в еластичну оболонку 2. Це може привести до поривів еластичної оболонки, до порушення технології формування колонки заряду ВР і, як наслідок, до зниження ефективності вибуху зарядної свердловини. Далі вибухо ву речовину нагнітають, або вводять у відрізок водонепроникної еластичної оболонки 2, до досягнення висоти колонки заряду ВР. Після формування колонки заряду вибухової речовини 3, зарядний шланг 9 виводять з свердловини 1 на поверхню вибухового блоку. Потім колонку заряду вибухової речовини запижовують. Запижовку 12 виконують , наприклад, з мішкотари, яку утрамбовують над колонкою заряду ВР. Після запижовки, в забивній частині свердловини формують забивку 13 (див. Фіг.3). 5 24688 6 7 Комп’ютерна в ерстка М. Ломалова 24688 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
