Просторовий будівельний блок
Номер патенту: 24687
Опубліковано: 10.07.2007
Автори: Погрібний Дмитро Пилипович, Бідношея Валентин Якович
Формула / Реферат
1. Просторовий будівельний блок, що складається з двох залізобетонних пластин, з'єднаних між собою зв’язуючими елементами у вигляді дерев'яних стержнів, та розміщеного теплоізоляційного матеріалу між пластинами, який відрізняється тим, що зв'язуючими елементами служать розташовані один проти одного крайні (бокові) та внутрішні рівновисокі ребра пластин з плоскопаралельними поверхнями на кінцях.
2. Блок за п. 1, який відрізняється тим, що між плоскопаралельними поверхнями кінців рівновисоких ребер пластин існує проміжок.
3. Блок за пп. 1,2, який відрізняється тим, що в проміжку між плоскопаралельними поверхнями кінців ребер пластин знаходиться в гідроізоляційній обкладці шар теплоізоляційного матеріалу.
4. Блок за пп. 1-3, який відрізняється тим, що зовні по периметру ребристі пластини мають закладні деталі.
5. Блок за пп. 1-4, який відрізняється тим, що ребристі пластини з'єднані в просторовий блок електрозварюванням закладних деталей.
6. Блок за пп. 1-5, який відрізняється тим, що смуга стикового з'єднання ребристих пластин по периметру просторового блока гідроізольована.
Текст

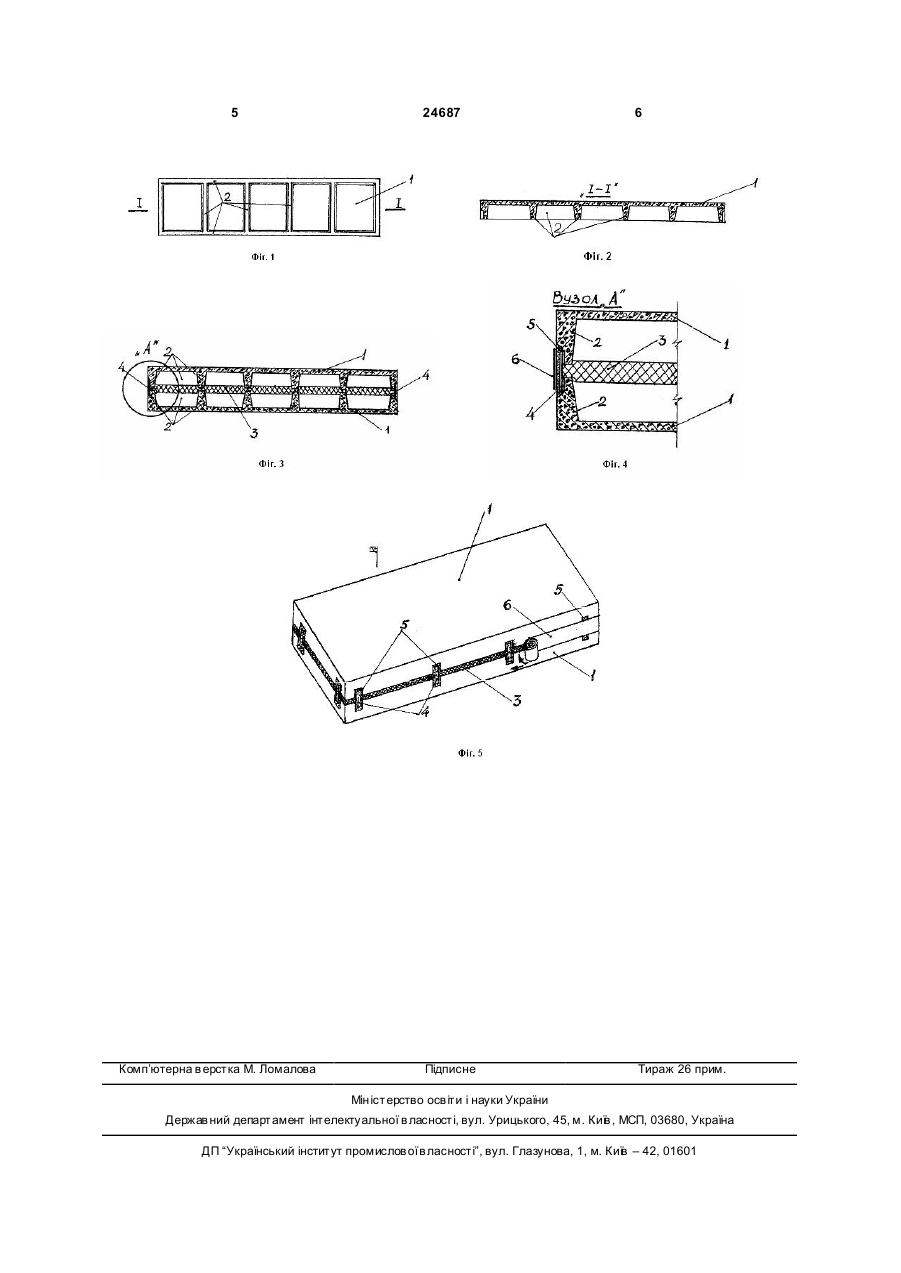

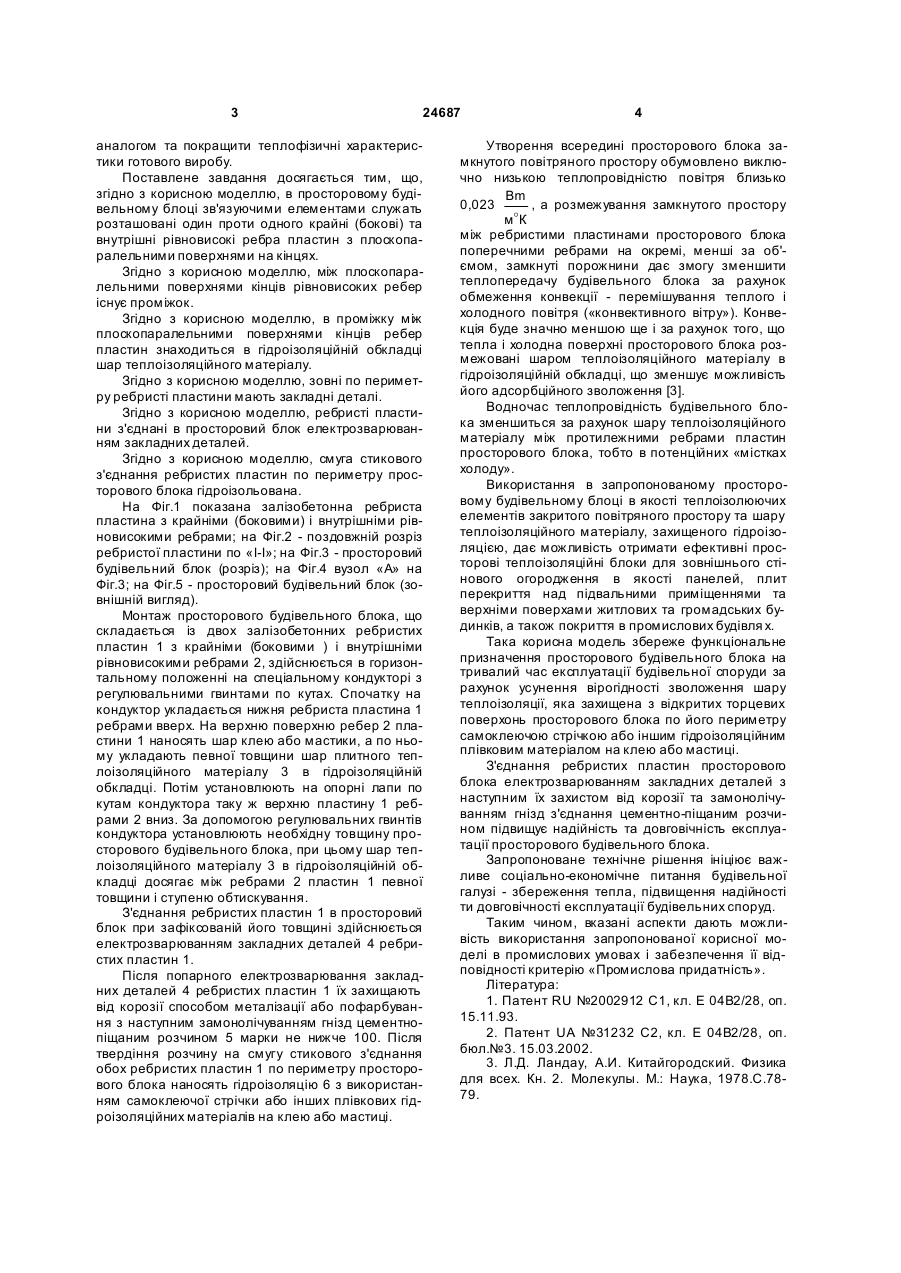

1. Просторовий будівельний блок, що складається з двох залізобетонних пластин, з'єднаних між собою зв’язуючими елементами у вигляді дерев'яних стержнів, та розміщеного теплоізоляційного матеріалу між пластинами, який відрізняється тим, що зв'язуючими елементами служать розташовані один проти одного крайні (бокові) та внутрішні рівновисокі ребра пластин з плоскопаралельними поверхнями на кінцях. 3 24687 аналогом та покращити теплофізичні характеристики готового виробу. Поставлене завдання досягається тим, що, згідно з корисною моделлю, в просторовому будівельному блоці зв'язуючими елементами служать розташовані один проти одного крайні (бокові) та внутрішні рівновисокі ребра пластин з плоскопаралельними поверхнями на кінцях. Згідно з корисною моделлю, між плоскопаралельними поверхнями кінців рівновисоких ребер існує проміжок. Згідно з корисною моделлю, в проміжку між плоскопаралельними поверхнями кінців ребер пластин знаходиться в гідроізоляційній обкладці шар теплоізоляційного матеріалу. Згідно з корисною моделлю, зовні по периметру ребристі пластини мають закладні деталі. Згідно з корисною моделлю, ребристі пластини з'єднані в просторовий блок електрозварюванням закладних деталей. Згідно з корисною моделлю, смуга стикового з'єднання ребристих пластин по периметру просторового блока гідроізольована. На Фіг.1 показана залізобетонна ребриста пластина з крайніми (боковими) і внутрішніми рівновисокими ребрами; на Фіг.2 - поздовжній розріз ребристої пластини по «І-I»; на Фіг.3 - просторовий будівельний блок (розріз); на Фіг.4 вузол «А» на Фіг.3; на Фіг.5 - просторовий будівельний блок (зовнішній вигляд). Монтаж просторового будівельного блока, що складається із двох залізобетонних ребристих пластин 1 з крайніми (боковими ) і внутрішніми рівновисокими ребрами 2, здійснюється в горизонтальному положенні на спеціальному кондукторі з регулювальними гвинтами по кутах. Спочатку на кондуктор укладається нижня ребриста пластина 1 ребрами вверх. На верхню поверхню ребер 2 пластини 1 наносять шар клею або мастики, а по ньому укладають певної товщини шар плитного теплоізоляційного матеріалу 3 в гідроізоляційній обкладці. Потім установлюють на опорні лапи по кутам кондуктора таку ж верхню пластину 1 ребрами 2 вниз. За допомогою регулювальних гвинтів кондуктора установлюють необхідну товщину просторового будівельного блока, при цьому шар теплоізоляційного матеріалу 3 в гідроізоляційній обкладці досягає між ребрами 2 пластин 1 певної товщини і ступеню обтискування. З'єднання ребристих пластин 1 в просторовий блок при зафіксованій його товщині здійснюється електрозварюванням закладних деталей 4 ребристих пластин 1. Після попарного електрозварювання закладних деталей 4 ребристих пластин 1 їх захищають від корозії способом металізації або пофарбування з наступним замонолічуванням гнізд цементнопіщаним розчином 5 марки не нижче 100. Після твердіння розчину на смугу стикового з'єднання обох ребристих пластин 1 по периметру просторового блока наносять гідроізоляцію 6 з використанням самоклеючої стрічки або інших плівкових гідроізоляційних матеріалів на клею або мастиці. 4 Утворення всередині просторового блока замкнутого повітряного простору обумовлено виключно низькою теплопровідністю повітря близько Вm 0,023 , а розмежування замкнутого простору мoК між ребристими пластинами просторового блока поперечними ребрами на окремі, менші за об'ємом, замкнуті порожнини дає змогу зменшити теплопередачу будівельного блока за рахунок обмеження конвекції - перемішування теплого і холодного повітря («конвективного вітру»). Конвекція буде значно меншою ще і за рахунок того, що тепла і холодна поверхні просторового блока розмежовані шаром теплоізоляційного матеріалу в гідроізоляційній обкладці, що зменшує можливість його адсорбційного зволоження [3]. Водночас теплопровідність будівельного блока зменшиться за рахунок шару теплоізоляційного матеріалу між протилежними ребрами пластин просторового блока, тобто в потенційних «містках холоду». Використання в запропонованому просторовому будівельному блоці в якості теплоізолюючих елементів закритого повітряного простору та шару теплоізоляційного матеріалу, захищеного гідроізоляцією, дає можливість отримати ефективні просторові теплоізоляційні блоки для зовнішнього стінового огородження в якості панелей, плит перекриття над підвальними приміщеннями та верхніми поверхами житлових та громадських будинків, а також покриття в промислових будівля х. Така корисна модель збереже функціональне призначення просторового будівельного блока на тривалий час експлуатації будівельної споруди за рахунок усунення вірогідності зволоження шару теплоізоляції, яка захищена з відкритих торцевих поверхонь просторового блока по його периметру самоклеючою стрічкою або іншим гідроізоляційним плівковим матеріалом на клею або мастиці. З'єднання ребристих пластин просторового блока електрозварюванням закладних деталей з наступним їх захистом від корозії та замонолічуванням гнізд з'єднання цементно-піщаним розчином підвищує надійність та довговічність експлуатації просторового будівельного блока. Запропоноване технічне рішення ініціює важливе соціальнo-економічне питання будівельної галузі - збереження тепла, підвищення надійності ти довговічності експлуатації будівельних споруд. Таким чином, вказані аспекти дають можливість використання запропонованої корисної моделі в промислових умовах і забезпечення її відповідності критерію «Промислова придатність». Література: 1. Патент RU №2002912 С1, кл. Е 04В2/28, oп. 15.11.93. 2. Патент UA №31232 С2, кл. Е 04В2/28, oп. бюл.№3. 15.03.2002. 3. Л.Д. Ландау, А.И. Китайгородский. Физика для всех. Кн. 2. Молекулы. М.: Наука, 1978.С.7879. 5 Комп’ютерна в ерстка М. Ломалова 24687 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTree-dimensional building block
Автори англійськоюPogribnyi Dmytro Pulupovych, Bidnosheia Valentyn Yakovych, Bidnosheya Valentyn Yakovych
Назва патенту російськоюПространственный строительный блок
Автори російськоюПогрибный Дмитрий Филиппович, Бидношея Валентин Яковлевич
МПК / Мітки
МПК: E04B 2/28
Мітки: блок, просторовий, будівельний
