Водогрійний котел

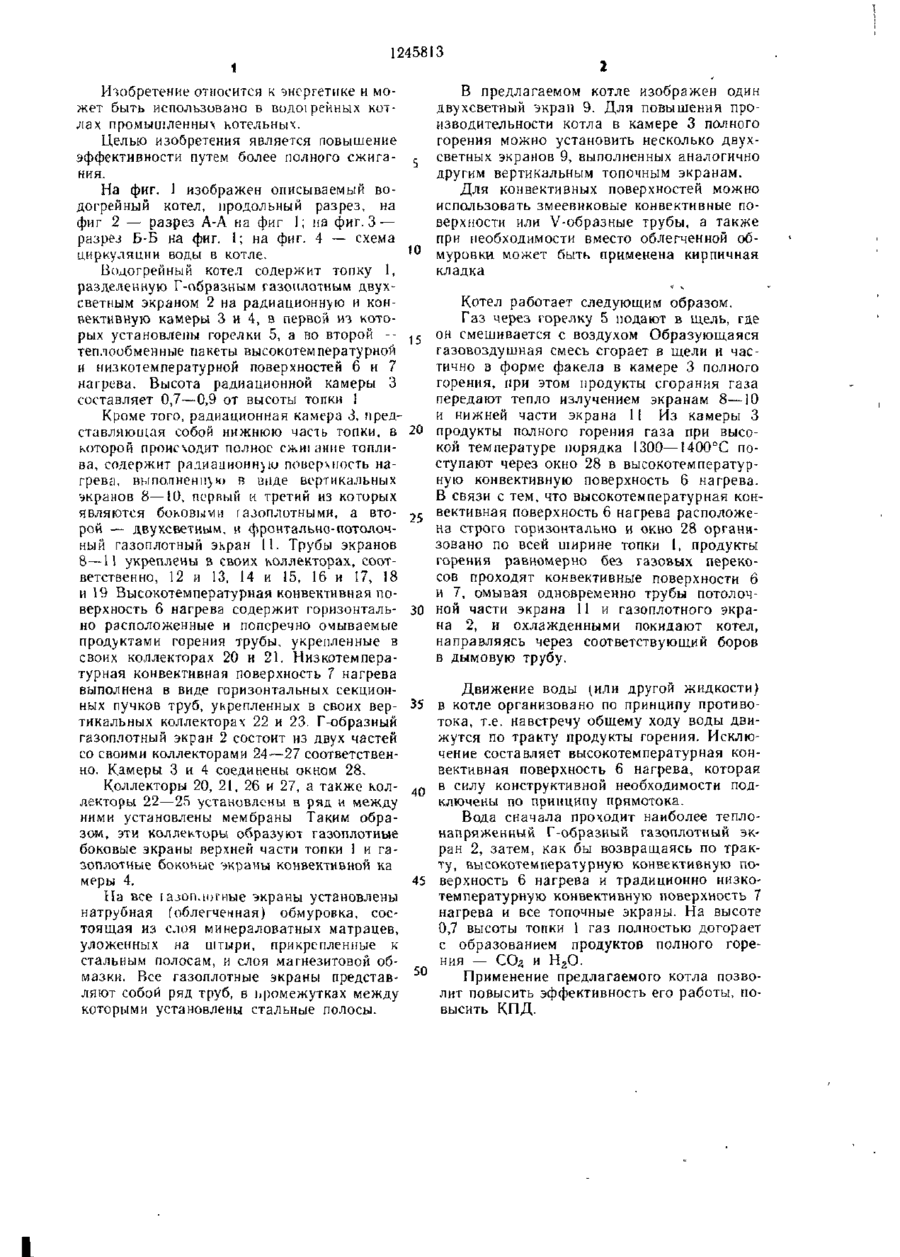

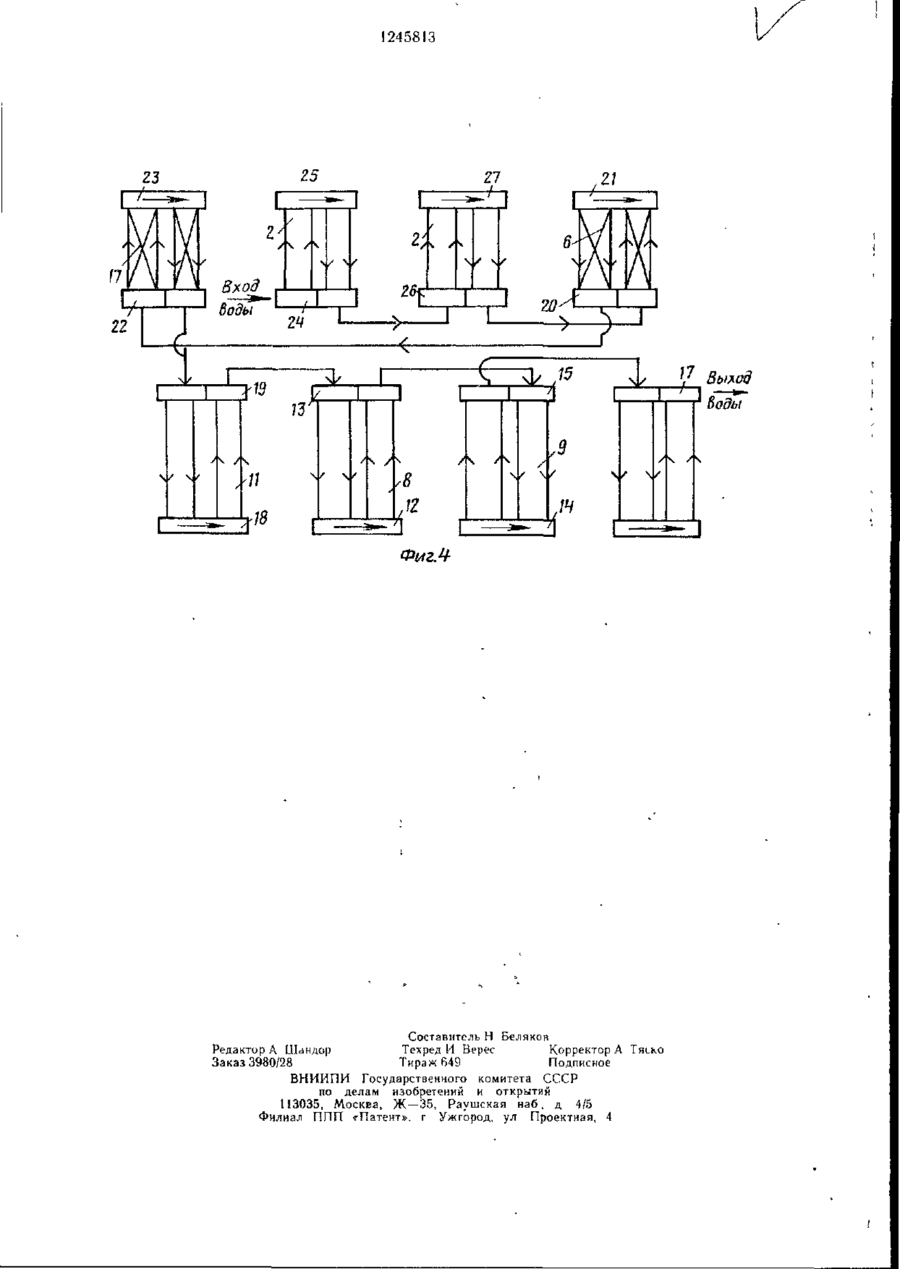

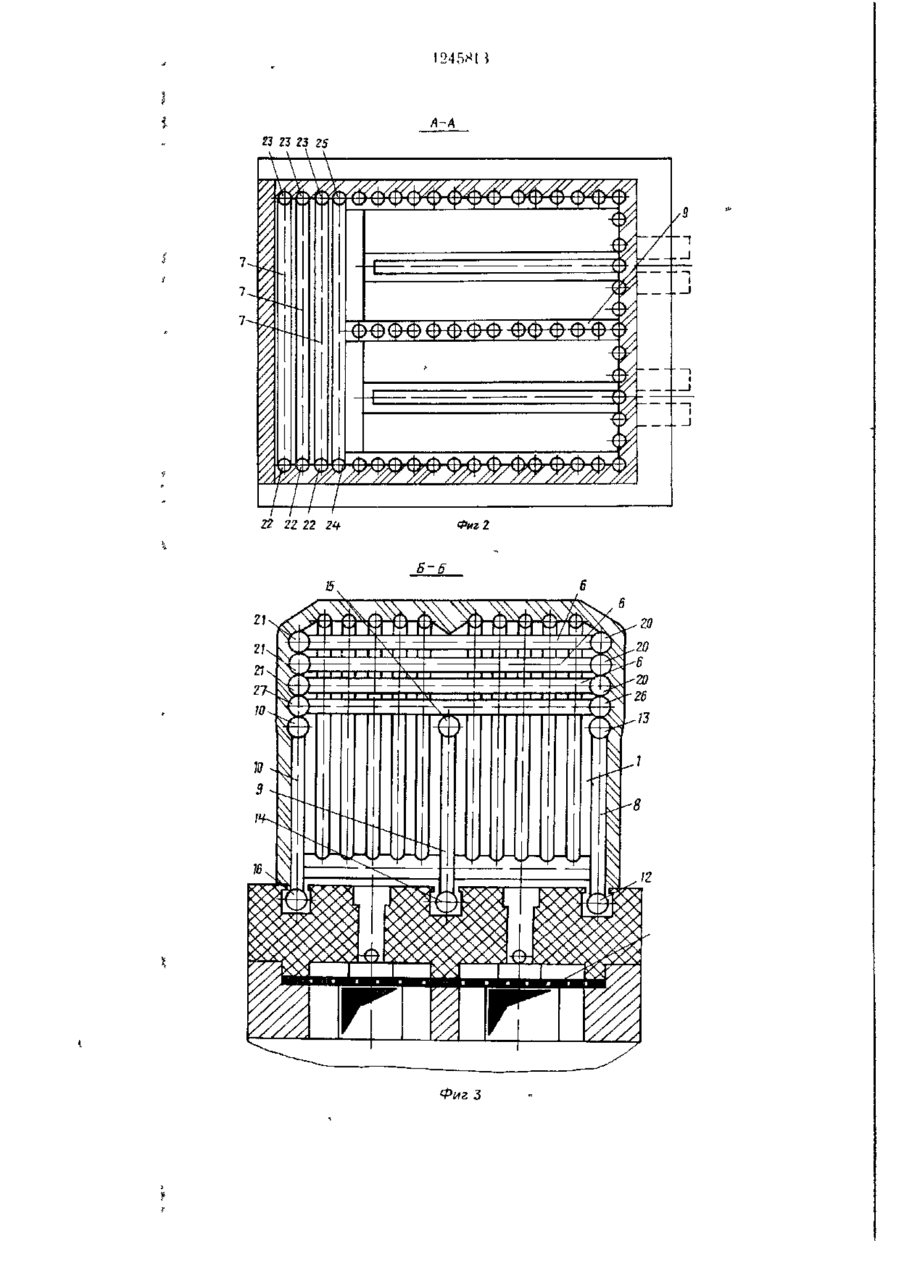

ВОДОГРЕЙНЫЙ КОТЕЛ, содержащий топку, разделенную Г образным газоплотным двухсветным экраном на радиационную и конвективную камеры, в первой из которых установлены горелки, а во второй — теплообченные пакеты, отличающийся тем, что, с целью повышения эффективности путем более полного сжигания, высота радиационной камеры составляет 0,7—0,9 от высо1ы топки 0/20, їв 28 В Воздух Фиг 1 12458 і З 1 Изобретение относится к энергетике и может быть исполъзивано в водої репных котлах промышленных котельных. Целью изобретения является повышение эффективности путем более полного сжигания. На фиг. 1 изображен описываемый водогрейный котел, продольный разрез, на фиг 2 — разрез А-А на фиг 1; па фиг.З — разрез Б-Б на фиг. 1; на фиг. 4 — схема циркуляции воды в котле. Водогрейный котел содержит топку 1, разделенную Г-образным газоплотным двухсветным экраном 2 на радиационную и конвективную камеры 3 и 4, в первой из которых установлены горелки 5, а во второй -теплообменные пакеты высокотемпературной и низкотемпературной поверхностей 6 и 7 нагрева. Высота радиационной камеры 3 составляет 0,7—0,9 от высоты топки I Кроме того, радиационная камера 3, представляющая собой нижнюю часть топки, в которой происходит полное сжиіание топлива, содержит радиационную поверхность нагрева, выполненную в виде вертикальных экранов 8—10, первый и третий из которых являются боковыми газоплотными, а второй — двухсветным, и фронтально-потолочный газоплотный экран 11. Трубы экранов 8—П укреплены в своих коллекторах, соответственно, 12 и 13, 14 и 15, 16 и 17, 18 и 19 Высокотемпературная конвективная поверхность 6 нагрева содержит горизонтально расположенные и поперечно омываемые продуктами горения трубы, укрепленные в своих коллекторах 20 и 21. Низкотемпературная конвективная поверхность 7 нагрева выполнена в виде горизонтальных секционных пучков труб, укрепленных в своих вертикальных коллекторах 22 и 23. Г-образный газоплотный экран 2 состоит из двух частей со своими коллекторами 24—27 соответственно. Камеры 3 и 4 соединены окном 28. Коллекторы 20, 21, 26 и 27, а также коллекторы 22—25 установлены в ряд и между ними установлены мембраны Таким образом, эти коллекторы образуют газоплотные боковые экраны верхней части топки 1 и газоплотные боковые экраны конвективной ка меры 4. На все газоплогиые экраны установлены натрубная (облегченная) обмуровка, состоящая из слоя минераловатных матрацев, уложенных на штыри, прикрепленные к стальным полосам, и слоя магнезитовой обмазки. Все газоплотные экраны представляют собой ряд труб, в промежутках между которыми установлены стальные полосы. г '0 В предлагаемом котле изображен один двухсветный экран 9. Для повышения производительности котла в камере 3 полного горения можно установить несколько двухсветных экранов 9, выполненных аналогично другим вертикальным топочным экранам. Для конвективных поверхностей можно использовать змеевиковые конвективные поверхности или V-образные трубы, а также при необходимости вместо облегченной обмуровки. может быть применена кирпичная кладка Котел работает следующим образом. Газ через горелку 5 подают в щель, где он смешивается с воздухом Образующаяся 15 газовоздушная смесь сгорает в щели и частично в форме факела в камере 3 полного горения, при этом продукты сгорания газа передают тепло излучением экранам 8—10 и нижней части экрана II Из камеры 3 20 продукты полного горения газа при высокой температуре порядка 1300—1400°С поступают через окно 28 в высокотемпературную конвективную поверхность 6 нагрева. В связи с тем, что высокотемпературная конвективная поверхность 6 нагрева расположе25 на строго горизонтально и окно 28 организовано по всей ширине топки 1, продукты горения равномерно без газовых перекосов проходят конвективные поверхности 6 и 7, омывая одновременно трубы потолоч30 ной части экрана 11 и газоплотного экрана 2, и охлажденными покидают котел, направляясь через соответствующий боров в дымовую трубу. Движение воды (или другой жидкости) 35 в котле организовано по принципу противотока, т.е. навстречу общему ходу воды движутся по тракту продукты горения. Исключение составляет высокотемпературная конвективная поверхность 6 нагрева, которая в силу конструктивной необходимости под40 ключены по принципу прямотока. Вода сначала проходит наиболее теплонапряженный Г-образный газоплотный экран 2, затем, как бы возвращаясь по тракту, высокотемпературную конвективную по45 верхность 6 нагрева и традиционно низкотемпературную конвективную поверхность 7 нагрева и все топочные экраны. На высоте 0,7 высоты топки 1 газ полностью догорает с образованием продуктов полного горения — СОг и Н ? О. Применение предлагаемого котла позволит повысить эффективность его работы, повысить к п д . 245*1 А-А 23 П 23 25 \ \ \ \ і! 22 21 22 24 Б-Б Фиг З 1245813 воды /ч /ч 12 Составитель Н Беляков Редактор А Шандор Техред И Верес Корректор А Заказ 3980/28 Тираж 649 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «-Патент», г Ужгород, ул Проектная, 4 / 4 / 4
