Стійлове обладнання для крупної рогатої худоби

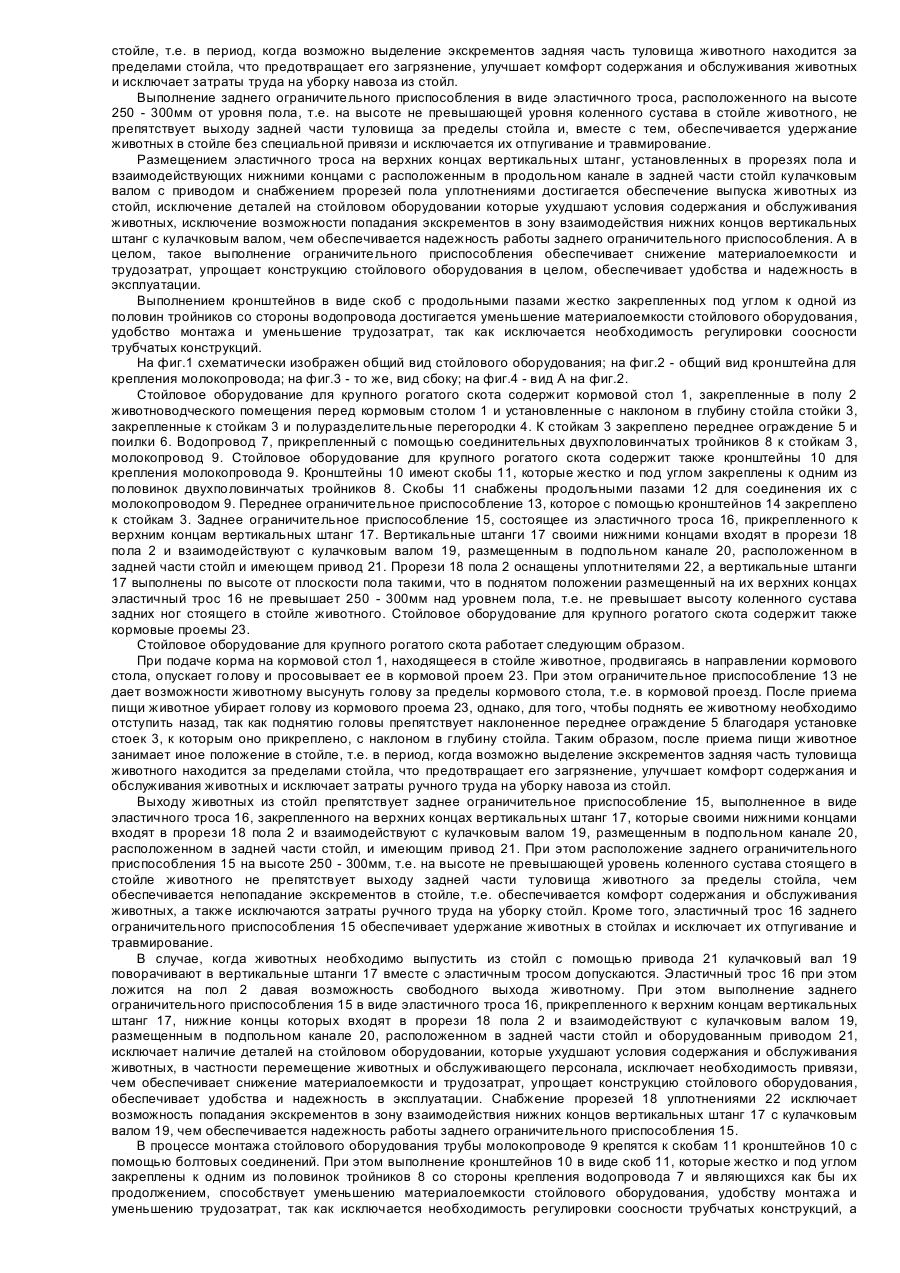

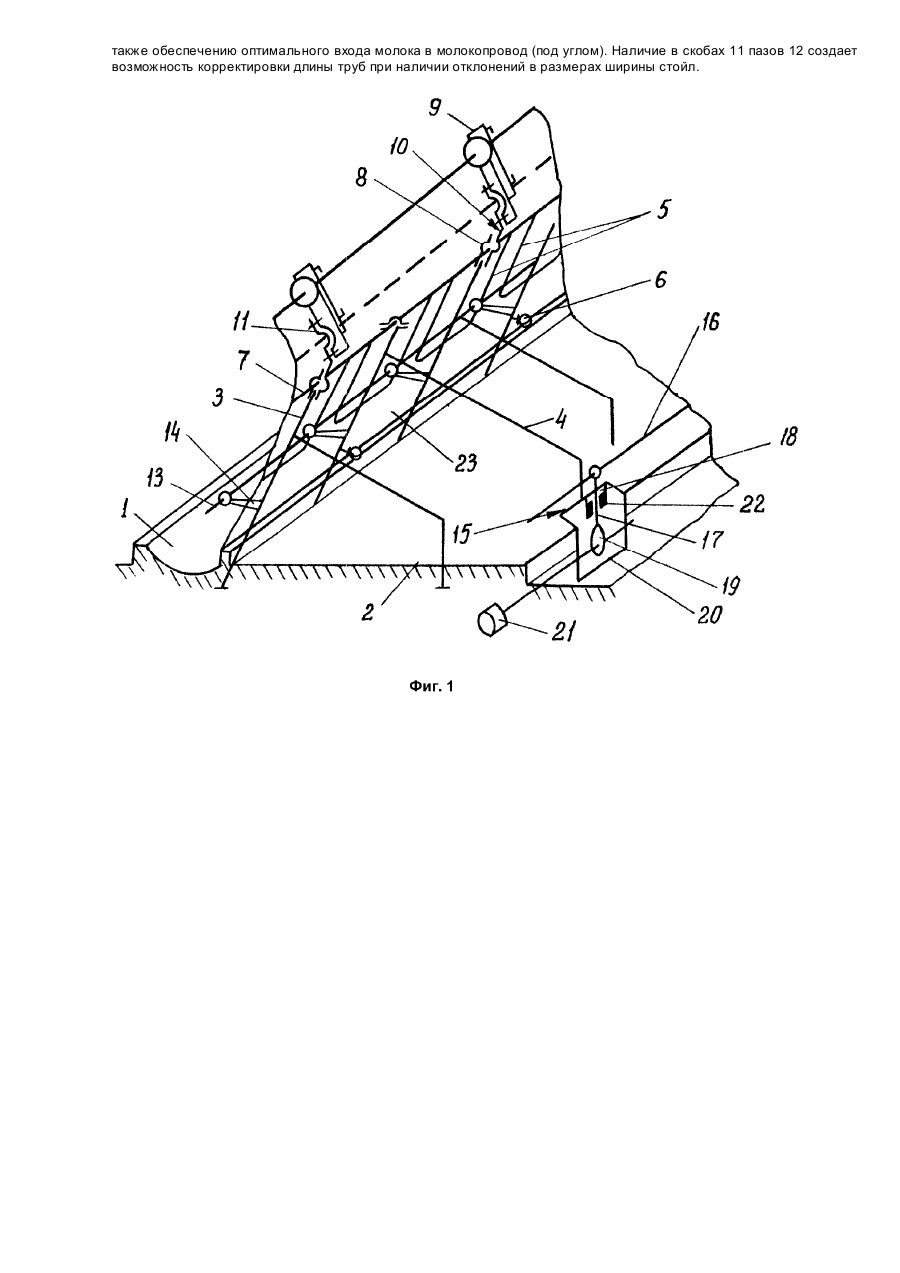

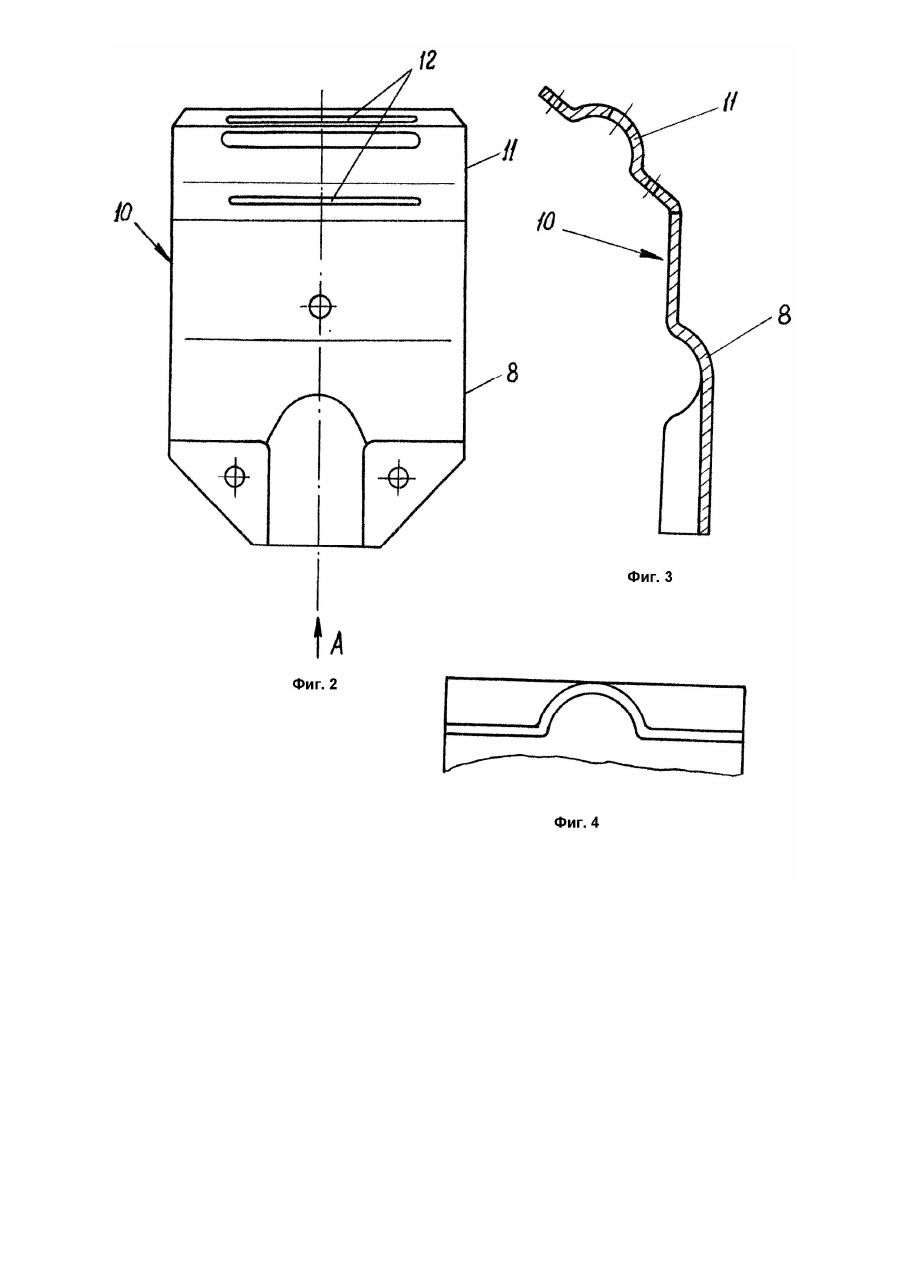

Изобретение относится к области механизации трудоемких процессов в животноводчестве и может быть эффективно использовано на фермах по производству молока. Известны стойловые оборудования для крупного рогатого скота [1], содержащие кормовой стол, стойки, укрепленные в полу животноводческого помещения вертикально, переднее ограждение, разделительные перегородки, передние и задние ограничительные приспособления, причем задние ограничительные приспособления выполнены в виде установленных в верхней части разделительных перегородок, металлических штанг. Недостатками таких стойловых оборудовании является загрязнение стойла экскрементами, так как животное в период приема пищи продвигается вдоль стойла к кормовому столу и после ее приема, когда возможно выделение экскрементов, оно остается в одном и том же положении, ибо при вертикально установленных стойках ему ничто не препятствует остаться в одном и том же положении. Кроме того, загрязнению стойла способствует также заднее ограничительное приспособление, которое установлено в верхней части разделительных перегородок, так как даже в случае, когда животное отступает от кормового стола назад - это ограничительное приспособление не дает возможности выхода задней части туловища животного за пределы стойла. Более того, такие ограничительные приспособления сложны по конструкции и неудобны в эксплуатации, так как металлические штанги или брусья создают неудобства при обслуживании животных, ибо они находятся на самом стойловом оборудовании и являются как бы предметами о которые возможно задевание животных и обслуживающего персонала. И, наконец, выполнение задних ограничительных приспособлений в виде металлических штанг или брусьев отпугивает животных при прикосновении к ним, а это снова создает условия для отправления экскрементов в стойло. В свою очередь, загрязнение стойла экскрементами приводит к ухудшению комфорта содержания и обслуживания животных к увеличению затрат труда обслуживающего персонала. В качестве прототипа принято наиболее близкое по технической сущности стойловое оборудование для крупного рогатого скота [2], содержащее кормовой стол, стойки, укрепленные в полу животноводческого помещения вертикально, разделительные перегородки, переднее и заднее ограничительные приспособления, водопровод, поилки, установленные на кронштейнах молокопровод, двухполовинчатые тройники, соединяющие водопровод со стойками, при этом заднее ограничительное приспособление выполнено в виде цепи, установленной в верхней части разделительных перегородок. Недостатками такого стойлового оборудования является также загрязнение стойла экскрементами, так как животное в период приема пищи продвигается вдоль стойла к кормовому столу и после ее приема, когда возможно выделение экскрементов, оно остается в одном и том же положении, ибо при вертикально установленных стойках ему ничего не препятствует остаться в одном и том же положении. Кроме того, загрязнению стойла способствует также заднее ограничительное приспособление, которое установлено в верхней части разделительных перегородок, так как даже в случае, когда животное отступает от кормового стола назад, это ограничительное приспособление не дает возможности выхода задней части туловища животного за пределы стойла. Далее, такое ограничительное приспособление не дает возможности выхода задней части туловища животного за пределы стойла. Далее, такое ограничительное приспособление неудобно в эксплуатации, так как привод цепи и сама цепь создают неудобства при обслуживании животных, ибо они находятся на самом стойловом оборудовании и являются предметами о которые возможны задевание животных и обслуживающего персонала. И, наконец, выполнение заднего ограничительного приспособления в виде металлической цепи отпугивает животных при соприкосновении с ним, а это снова создает условия для отправления экскрементов в стойла. В свою очередь, загрязнение стойла экскрементами приводит к ухудшению комфорта содержания и обслуживания животных и увеличению затрат обслуживающего персонала. Далее, выполнение кронштейнов для крепления молокопровода крепящимся с помощью болтовых соединений и хомутов к вертикальным стойкам приводит к увеличению материалоемкости стойлового оборудования, затрат труда при монтаже молокопровода, так как его необходимо выставлять точно, чтобы соблюдалась соосность и, наконец, для крепления молокопровода необходимы дополнительные крепежные элементы, что также приводит к увеличению материалоемкости. Задачей изобретения является разработка конструкции стойлового оборудования для крупного рогатого скота в котором путем усовершенствования конструктивно-технологической схемы основанной на новой совокупности конструктивных элементов, их взаимном расположении и наличии связей между ними обеспечиваются условия когда в период возможного выделения экскрементов животное вынуждено занять такое положение, что задняя часть его туловища будет находиться за пределами стойла, однако самовольный выход животного из стойла предотвращается и, кроме того, обеспечивается исключение необходимости регулировки соосности трубчатых конструкций, чем достигается предотвращение загрязнения стойл, улучшение комфорта содержания и обслуживания животных, исключение затрат ручного труда на уборку навоза из стойл, уменьшение материалоемкости, удобство и уменьшение трудозатрат при монтаже стойлового оборудования для крупного рогатого скота. Указанная задача решается тем, что в стойловом оборудовании для крупного рогатого скота, содержащем кормовой стол, стойки, укрепленные в полу животноводческого помещения, разделительные перегородки, переднее и заднее ограничительные приспособления, водопровод, поилки, установленный на кронштейнах молокопровод, двухполовинчатые тройники, соединяющие водопровод со стойками, стойки установлены с наклоном в глубину стойла, а заднее ограничительное приспособление расположено на высоте 250 - 300мм от уровня пола, т.е. на высоте не превышающей уровня коленного сустава стоящего в стойле животного. Кроме того, заднее ограничительное приспособление может быть выполнено в виде эластичного троса и вертикальных, установленных в прорезях пола штанг, взаимодействующих нижними концами с расположенным в подпольном канале задней части стойл, кулачковым валом с приводом, при этом эластичный трос размещен на верхних концах вертикальных штанг, а прорези пола могут быть снабжены уплотнителями. И, наконец, упомянутые выше кронштейны могут быть выполнены в виде скоб с продольными пазами и жестко закрепленными под углом к одной из половин тройников со стороны водопровода. Такое выполнение и взаиморасположение элементов стойлового оборудования для крупного рогатого скота позволяет улучшить условия содержания и оборудования животных, уменьшить затраты труда при обслуживании животных и монтаже оборудования, материалоемкость, а также упростить конструкцию. При этом установкой стоек с наклоном в глубину стойла достигается необходимость вынужденного отступления (отхода) животного после приема пищи назад, т.к. поднятию головы препятствует наклоненное, благодаря установке стоек, переднее ограждение. Таким образом, после приема пищи животное занимает иное положение в стойле, т.е. в период, когда возможно выделение экскрементов задняя часть туловища животного находится за пределами стойла, что предотвращает его загрязнение, улучшает комфорт содержания и обслуживания животных и исключает затраты труда на уборку навоза из стойл. Выполнение заднего ограничительного приспособления в виде эластичного троса, расположенного на высоте 250 - 300мм от уровня пола, т.е. на высоте не превышающей уровня коленного сустава в стойле животного, не препятствует выходу задней части туловища за пределы стойла и, вместе с тем, обеспечивается удержание животных в стойле без специальной привязи и исключается их отпугивание и травмирование. Размещением эластичного троса на верхних концах вертикальных штанг, установленных в прорезях пола и взаимодействующих нижними концами с расположенным в продольном канале в задней части стойл кулачковым валом с приводом и снабжением прорезей пола уплотнениями достигается обеспечение выпуска животных из стойл, исключение деталей на стойловом оборудовании которые ухудшают условия содержания и обслуживания животных, исключение возможности попадания экскрементов в зону взаимодействия нижних концов вертикальных штанг с кулачковым валом, чем обеспечивается надежность работы заднего ограничительного приспособления. А в целом, такое выполнение ограничительного приспособления обеспечивает снижение материалоемкости и трудозатрат, упрощает конструкцию стойлового оборудования в целом, обеспечивает удобства и надежность в эксплуатации. Выполнением кронштейнов в виде скоб с продольными пазами жестко закрепленных под углом к одной из половин тройников со стороны водопровода достигается уменьшение материалоемкости стойлового оборудования, удобство монтажа и уменьшение трудозатрат, так как исключается необходимость регулировки соосности трубчатых конструкций. На фиг.1 схематически изображен общий вид стойлового оборудования; на фиг.2 - общий вид кронштейна для крепления молокопровода; на фиг.3 - то же, вид сбоку; на фиг.4 - вид A на фиг.2. Стойловое оборудование для крупного рогатого скота содержит кормовой стол 1, закрепленные в полу 2 животноводческого помещения перед кормовым столом 1 и установленные с наклоном в глубину стойла стойки 3, закрепленные к стойкам 3 и полуразделительные перегородки 4. К стойкам 3 закреплено переднее ограждение 5 и поилки 6. Водопровод 7, прикрепленный с помощью соединительных двухполовинчатых тройников 8 к стойкам 3, молокопровод 9. Стойловое оборудование для крупного рогатого скота содержит также кронштейны 10 для крепления молокопровода 9. Кронштейны 10 имеют скобы 11, которые жестко и под углом закреплены к одним из половинок двухполовинчатых тройников 8. Скобы 11 снабжены продольными пазами 12 для соединения их с молокопроводом 9. Переднее ограничительное приспособление 13, которое с помощью кронштейнов 14 закреплено к стойкам 3. Заднее ограничительное приспособление 15, состоящее из эластичного троса 16, прикрепленного к верхним концам вертикальных штанг 17. Вертикальные штанги 17 своими нижними концами входят в прорези 18 пола 2 и взаимодействуют с кулачковым валом 19, размещенным в подпольном канале 20, расположенном в задней части стойл и имеющем привод 21. Прорези 18 пола 2 оснащены уплотнителями 22, а вертикальные штанги 17 выполнены по высоте от плоскости пола такими, что в поднятом положении размещенный на их верхних концах эластичный трос 16 не превышает 250 - 300мм над уровнем пола, т.е. не превышает высоту коленного сустава задних ног стоящего в стойле животного. Стойловое оборудование для крупного рогатого скота содержит также кормовые проемы 23. Стойловое оборудование для крупного рогатого скота работает следующим образом. При подаче корма на кормовой стол 1, находящееся в стойле животное, продвигаясь в направлении кормового стола, опускает голову и просовывает ее в кормовой проем 23. При этом ограничительное приспособление 13 не дает возможности животному высунуть голову за пределы кормового стола, т.е. в кормовой проезд. После приема пищи животное убирает голову из кормового проема 23, однако, для того, чтобы поднять ее животному необходимо отступить назад, так как поднятию головы препятствует наклоненное переднее ограждение 5 благодаря установке стоек 3, к которым оно прикреплено, с наклоном в глубину стойла. Таким образом, после приема пищи животное занимает иное положение в стойле, т.е. в период, когда возможно выделение экскрементов задняя часть туловища животного находится за пределами стойла, что предотвращает его загрязнение, улучшает комфорт содержания и обслуживания животных и исключает затраты ручного труда на уборку навоза из стойл. Выходу животных из стойл препятствует заднее ограничительное приспособление 15, выполненное в виде эластичного троса 16, закрепленного на верхних концах вертикальных штанг 17, которые своими нижними концами входят в прорези 18 пола 2 и взаимодействуют с кулачковым валом 19, размещенным в подпольном канале 20, расположенном в задней части стойл, и имеющим привод 21. При этом расположение заднего ограничительного приспособления 15 на высоте 250 - 300мм, т.е. на высоте не превышающей уровень коленного сустава стоящего в стойле животного не препятствует выходу задней части туловища животного за пределы стойла, чем обеспечивается непопадание экскрементов в стойле, т.е. обеспечивается комфорт содержания и обслуживания животных, а также исключаются затраты ручного труда на уборку стойл. Кроме того, эластичный трос 16 заднего ограничительного приспособления 15 обеспечивает удержание животных в стойлах и исключает их отпугивание и травмирование. В случае, когда животных необходимо выпустить из стойл с помощью привода 21 кулачковый вал 19 поворачивают в вертикальные штанги 17 вместе с эластичным тросом допускаются. Эластичный трос 16 при этом ложится на пол 2 давая возможность свободного выхода животному. При этом выполнение заднего ограничительного приспособления 15 в виде эластичного троса 16, прикрепленного к верхним концам вертикальных штанг 17, нижние концы которых входят в прорези 18 пола 2 и взаимодействуют с кулачковым валом 19, размещенным в подпольном канале 20, расположенном в задней части стойл и оборудованным приводом 21, исключает наличие деталей на стойловом оборудовании, которые ухудшают условия содержания и обслуживания животных, в частности перемещение животных и обслуживающего персонала, исключает необходимость привязи, чем обеспечивает снижение материалоемкости и трудозатрат, упрощает конструкцию стойлового оборудования, обеспечивает удобства и надежность в эксплуатации. Снабжение прорезей 18 уплотнениями 22 исключает возможность попадания экскрементов в зону взаимодействия нижних концов вертикальных штанг 17 с кулачковым валом 19, чем обеспечивается надежность работы заднего ограничительного приспособления 15. В процессе монтажа стойлового оборудования трубы молокопроводе 9 крепятся к скобам 11 кронштейнов 10 с помощью болтовых соединений. При этом выполнение кронштейнов 10 в виде скоб 11, которые жестко и под углом закреплены к одним из половинок тройников 8 со стороны крепления водопровода 7 и являющихся как бы их продолжением, способствует уменьшению материалоемкости стойлового оборудования, удобству монтажа и уменьшению трудозатрат, так как исключается необходимость регулировки соосности трубчатых конструкций, а также обеспечению оптимального входа молока в молокопровод (под углом). Наличие в скобах 11 пазов 12 создает возможность корректировки длины труб при наличии отклонений в размерах ширины стойл.
