Пристрій для введення алфавітно-цифрових даних

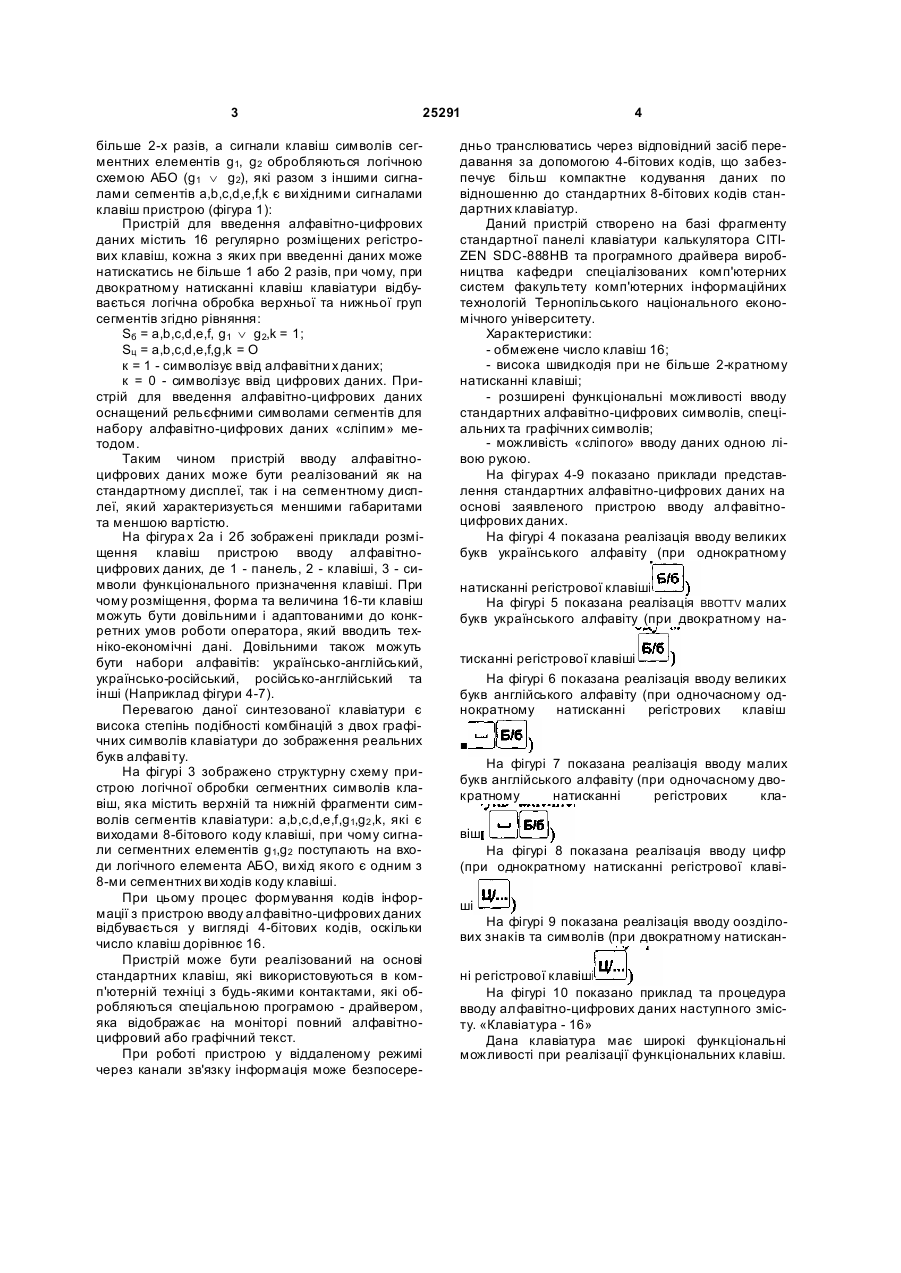

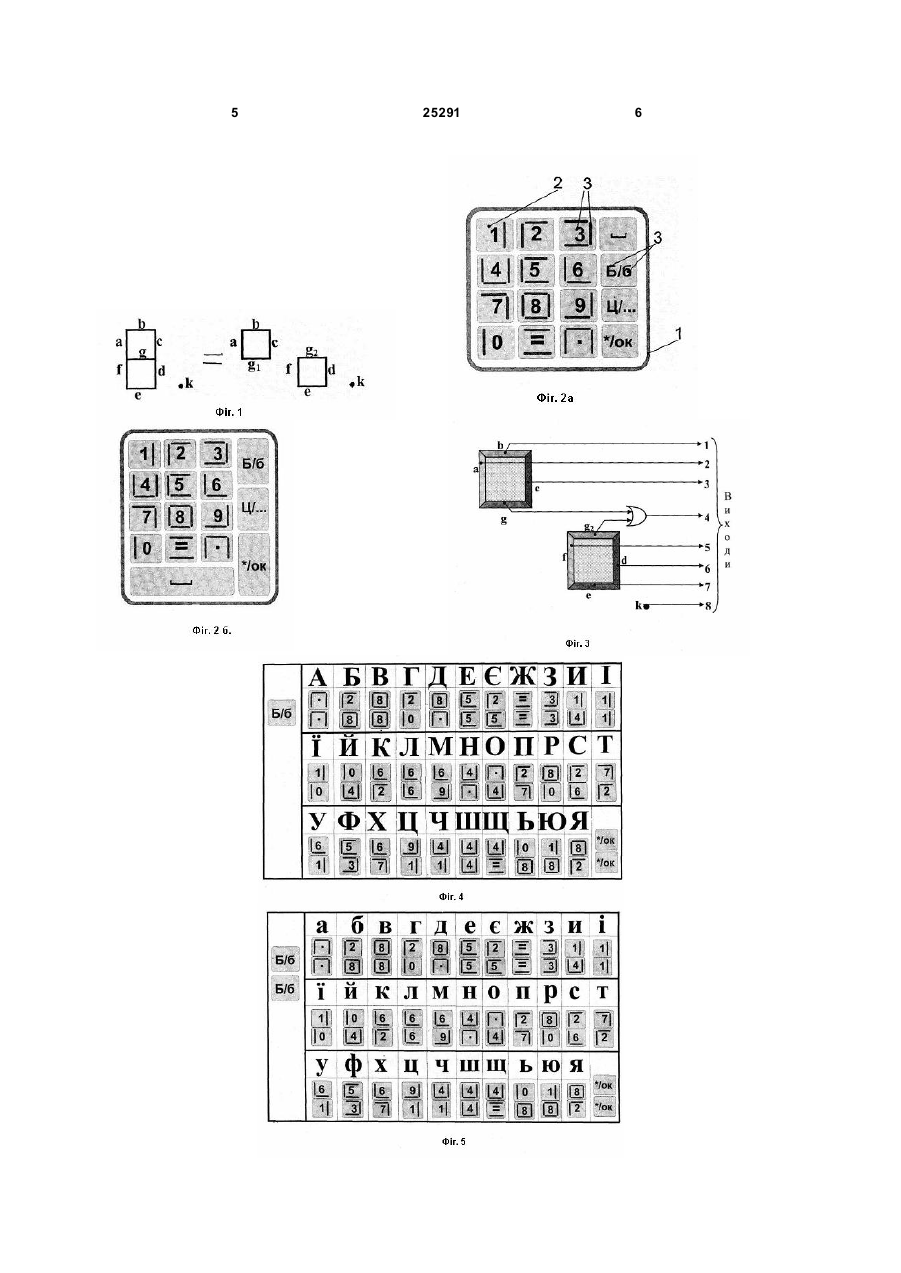

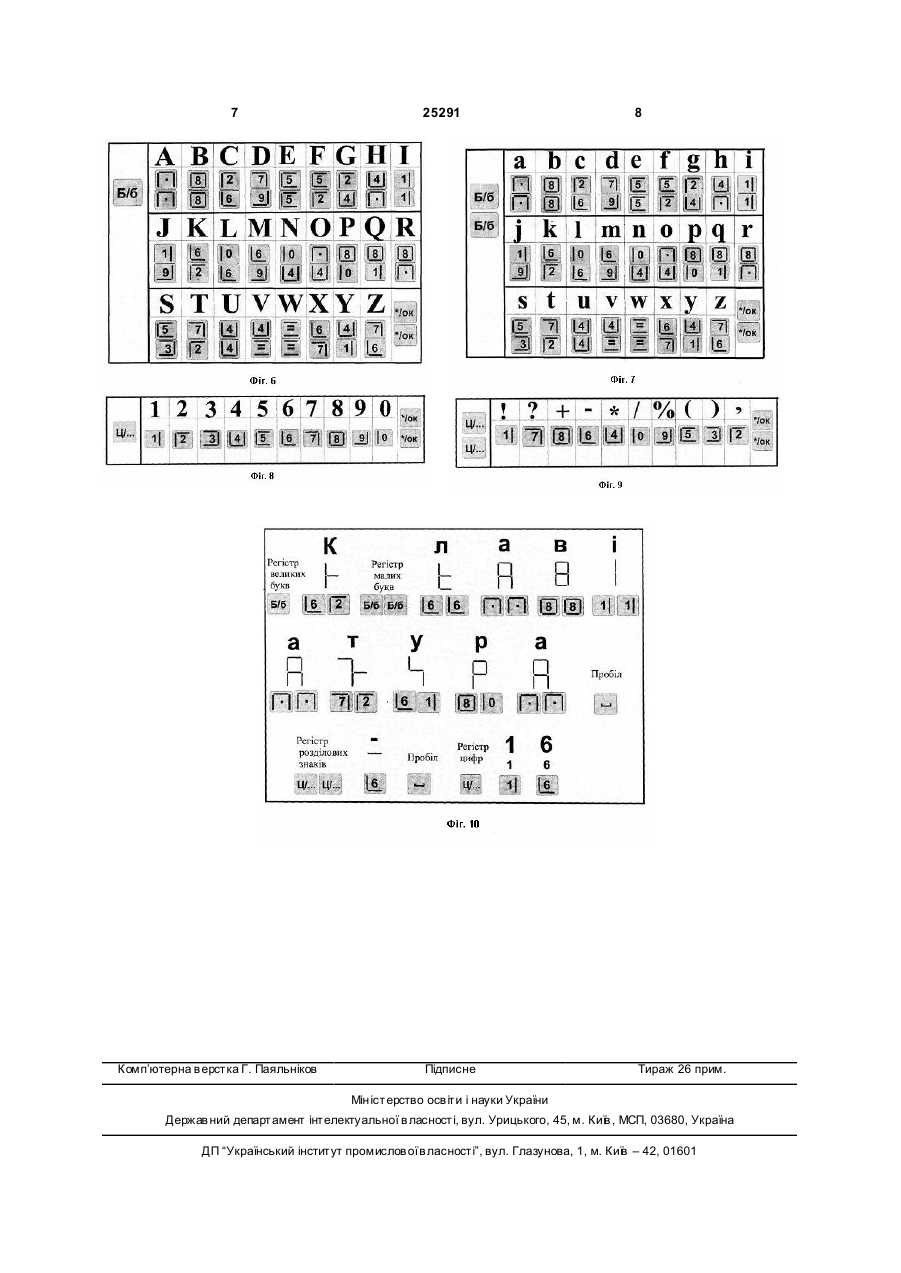

Пристрій для введення алфавітно-цифрових даних, що складається з несучої панелі з 16-тьма 3 25291 більше 2-х разів, а сигнали клавіш символів сегментних елементів g1, g2 обробляються логічною схемою АБО (g1 Ú g2), які разом з іншими сигналами сегментів a,b,c,d,e,f,k є ви хідними сигналами клавіш пристрою (фігура 1): Пристрій для введення алфавітно-цифрових даних містить 16 регулярно розміщених регістрових клавіш, кожна з яких при введенні даних може натискатись не більше 1 або 2 разів, при чому, при двократному натисканні клавіш клавіатури відбувається логічна обробка верхньої та нижньої груп сегментів згідно рівняння: Sб = a,b,c,d,e,f, g 1 Ú g2,k = 1; Sц = a,b,c,d,e,f,g,k = O к = 1 - символізує ввід алфавітни х даних; к = 0 - символізує ввід цифрових даних. Пристрій для введення алфавітно-цифрових даних оснащений рельєфними символами сегментів для набору алфавітно-цифрових даних «сліпим» методом. Таким чином пристрій вводу алфавітноцифрових даних може бути реалізований як на стандартному дисплеї, так і на сегментному дисплеї, який характеризується меншими габаритами та меншою вартістю. На фігура х 2а і 2б зображені приклади розміщення клавіш пристрою вводу алфавітноцифрових даних, де 1 - панель, 2 - клавіші, 3 - символи функціонального призначення клавіші. При чому розміщення, форма та величина 16-ти клавіш можуть бути довільними і адаптованими до конкретних умов роботи оператора, який вводить техніко-економічні дані. Довільними також можуть бути набори алфавітів: українсько-англійський, українсько-російський, російсько-англійський та інші (Наприклад фігури 4-7). Перевагою даної синтезованої клавіатури є висока степінь подібності комбінацій з двох графічних символів клавіатури до зображення реальних букв алфаві ту. На фігурі 3 зображено структурну схему пристрою логічної обробки сегментних символів клавіш, яка містить верхній та нижній фрагменти символів сегментів клавіатури: a,b,c,d,e,f,g1,g2 ,k, які є виходами 8-бітового коду клавіші, при чому сигнали сегментних елементів g1,g2 поступають на входи логічного елемента АБО, ви хід якого є одним з 8-ми сегментних ви ходів коду клавіші. При цьому процес формування кодів інформації з пристрою вводу алфавітно-цифрових даних відбувається у вигляді 4-бітових кодів, оскільки число клавіш дорівнює 16. Пристрій може бути реалізований на основі стандартних клавіш, які використовуються в комп'ютерній техніці з будь-якими контактами, які обробляються спеціальною програмою - драйвером, яка відображає на моніторі повний алфавітноцифровий або графічний текст. При роботі пристрою у віддаленому режимі через канали зв'язку інформація може безпосере 4 дньо транслюватись через відповідний засіб передавання за допомогою 4-бітових кодів, що забезпечує більш компактне кодування даних по відношенню до стандартних 8-бітових кодів стандартних клавіатур. Даний пристрій створено на базі фрагменту стандартної панелі клавіатури калькулятора CITIZEN SDC-888HB та програмного драйвера виробництва кафедри спеціалізованих комп'ютерних систем факультету комп'ютерних інформаційних технологій Тернопільського національного економічного університету. Характеристики: - обмежене число клавіш 16; - висока швидкодія при не більше 2-кратному натисканні клавіші; - розширені функціональні можливості вводу стандартних алфавітно-цифрових символів, спеціальних та графічних символів; - можливість «сліпого» вводу даних одною лівою рукою. На фігурах 4-9 показано приклади представлення стандартних алфавітно-цифрових даних на основі заявленого пристрою вводу алфавітноцифрових даних. На фігурі 4 показана реалізація вводу великих букв українського алфавіту (при однократному натисканні регістрової клавіші На фігурі 5 показана реалізація BBOTTV малих букв українського алфавіту (при двократному натисканні регістрової клавіші На фігурі 6 показана реалізація вводу великих букв англійського алфавіту (при одночасному однократному натисканні регістрових клавіш На фігурі 7 показана реалізація вводу малих букв англійського алфавіту (при одночасному двократному натисканні регістрових клавіш На фігурі 8 показана реалізація вводу цифр (при однократному натисканні регістрової клавіші На фігурі 9 показана реалізація вводу оозділових знаків та символів (при двократному натисканні регістрової клавіші На фігурі 10 показано приклад та процедура вводу алфавітно-цифрових даних наступного змісту. «Клавіатура - 16» Дана клавіатура має широкі функціональні можливості при реалізації функціональних клавіш. 5 25291 6 7 Комп’ютерна в ерстка Г. Паяльніков 25291 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
