Пристрій для введення символьної інформації в еом

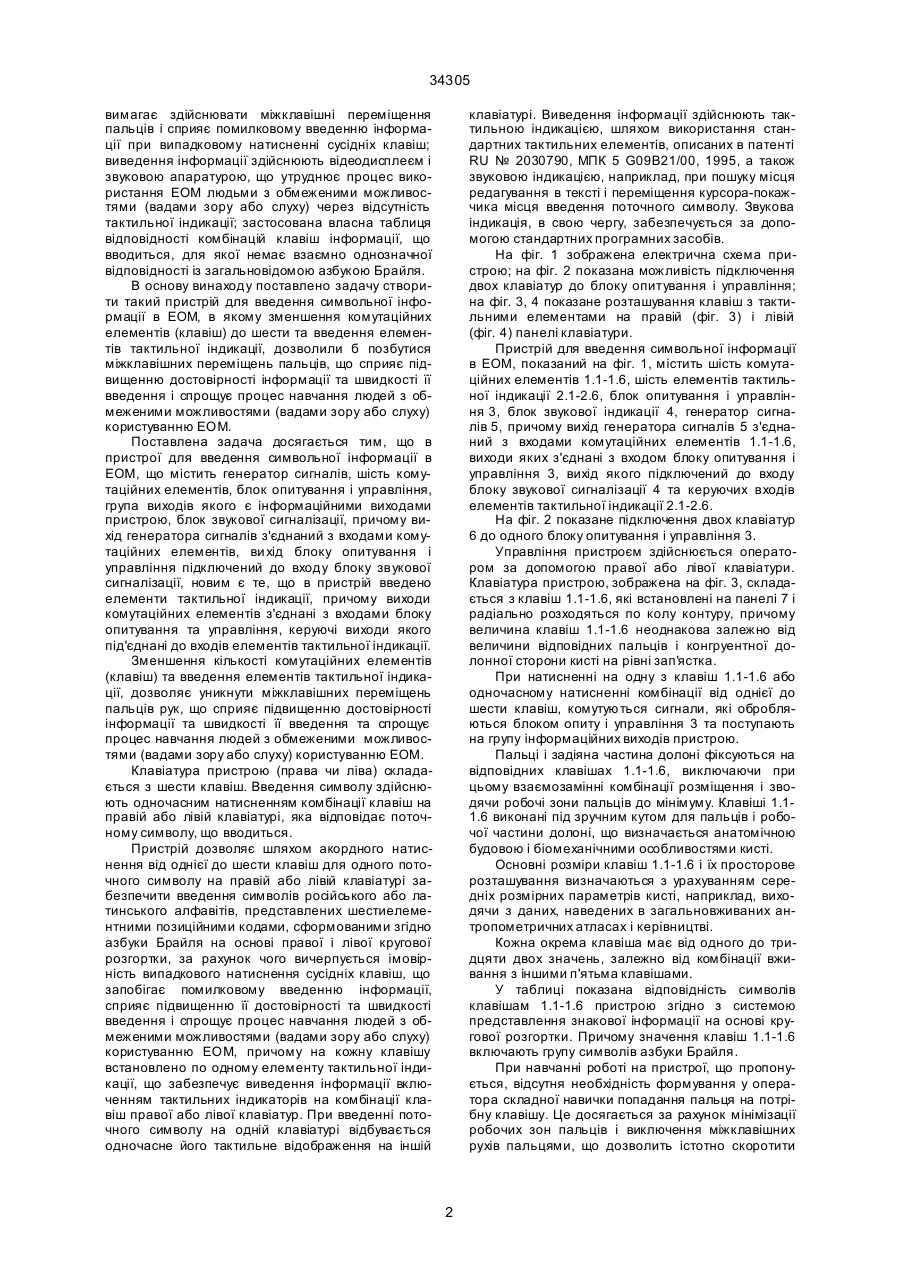

Пристрій для введення символьної інформації в ЕОМ, що містить генератор сигналів, шість кому 34305 вимагає здійснювати міжклавішні переміщення пальців і сприяє помилковому введенню інформації при випадковому натисненні сусідніх клавіш; виведення інформації здійснюють відеодисплеєм і звуковою апаратурою, що утруднює процес використання ЕОМ людьми з обмеженими можливостями (вадами зору або слуху) через відсутність тактильної індикації; застосована власна таблиця відповідності комбінацій клавіш інформації, що вводиться, для якої немає взаємно однозначної відповідності із загальновідомою азбукою Брайля. В основу винаходу поставлено задачу створити такий пристрій для введення символьної інформації в ЕОМ, в якому зменшення комутаційних елементів (клавіш) до шести та введення елементів тактильної індикації, дозволили б позбутися міжклавішних переміщень пальців, що сприяє підвищенню достовірності інформації та швидкості її введення і спрощує процес навчання людей з обмеженими можливостями (вадами зору або слуху) користуванню ЕОМ. Поставлена задача досягається тим, що в пристрої для введення символьної інформації в ЕОМ, що містить генератор сигналів, шість комутаційних елементів, блок опитування і управління, група виходів якого є інформаційними виходами пристрою, блок звукової сигналізації, причому вихід генератора сигналів з'єднаний з входами комутаційних елементів, ви хід блоку опитування і управління підключений до входу блоку звукової сигналізації, новим є те, що в пристрій введено елементи тактильної індикації, причому виходи комутаційних елементів з'єднані з входами блоку опитування та управління, керуючі виходи якого під'єднані до входів елементів тактильної індикації. Зменшення кількості комутаційних елементів (клавіш) та введення елементів тактильної індикації, дозволяє уникнути міжклавішних переміщень пальців рук, що сприяє підвищенню достовірності інформації та швидкості її введення та спрощує процес навчання людей з обмеженими можливостями (вадами зору або слуху) користуванню ЕОМ. Клавіатура пристрою (права чи ліва) складається з шести клавіш. Введення символу здійснюють одночасним натисненням комбінації клавіш на правій або лівій клавіатурі, яка відповідає поточному символу, що вводиться. Пристрій дозволяє шляхом акордного натиснення від однієї до шести клавіш для одного поточного символу на правій або лівій клавіатурі забезпечити введення символів російського або латинського алфавітів, представлених шестиелементними позиційними кодами, сформованими згідно азбуки Брайля на основі правої і лівої кругової розгортки, за рахунок чого вичерпується імовірність випадкового натиснення сусідніх клавіш, що запобігає помилковому введенню інформації, сприяє підвищенню її достовірності та швидкості введення і спрощує процес навчання людей з обмеженими можливостями (вадами зору або слуху) користуванню ЕОМ, причому на кожну клавішу встановлено по одному елементу тактильної індикації, що забезпечує виведення інформації включенням тактильних індикаторів на комбінації клавіш правої або лівої клавіатур. При введенні поточного символу на одній клавіатурі відбувається одночасне його тактильне відображення на іншій клавіатурі. Виведення інформації здійснюють тактильною індикацією, шляхом використання стандартних тактильних елементів, описаних в патенті RU № 2030790, МПК 5 G09В21/00, 1995, a також звуковою індикацією, наприклад, при пошуку місця редагування в тексті і переміщення курсора-покажчика місця введення поточного символу. Звукова індикація, в свою чергу, забезпечується за допомогою стандартних програмних засобів. На фіг. 1 зображена електрична схема пристрою; на фіг. 2 показана можливість підключення двох клавіатур до блоку опитування і управління; на фіг. 3, 4 показане розташування клавіш з тактильними елементами на правій (фіг. 3) і лівій (фіг. 4) панелі клавіатури. Пристрій для введення символьної інформації в ЕОМ, показаний на фіг. 1, містить шість комутаційних елементів 1.1-1.6, шість елементів тактильної індикації 2.1-2.6, блок опитування і управління 3, блок звукової індикації 4, генератор сигналів 5, причому вихід генератора сигналів 5 з'єднаний з входами комутаційних елементів 1.1-1.6, виходи яких з'єднані з входом блоку опитування і управління 3, вихід якого підключений до входу блоку звукової сигналізації 4 та керуючих входів елементів тактильної індикації 2.1-2.6. На фіг. 2 показане підключення двох клавіатур 6 до одного блоку опитування і управління 3. Управління пристроєм здійснюється оператором за допомогою правої або лівої клавіатури. Клавіатура пристрою, зображена на фіг. 3, складається з клавіш 1.1-1.6, які встановлені на панелі 7 і радіально розходяться по колу контуру, причому величина клавіш 1.1-1.6 неоднакова залежно від величини відповідних пальців і конгруентної долонної сторони кисті на рівні зап'ястка. При натисненні на одну з клавіш 1.1-1.6 або одночасному натисненні комбінації від однієї до шести клавіш, комутуються сигнали, які обробляються блоком опиту і управління 3 та поступають на групу інформаційних виходів пристрою. Пальці і задіяна частина долоні фіксуються на відповідних клавішах 1.1-1.6, виключаючи при цьому взаємозамінні комбінації розміщення і зводячи робочі зони пальців до мінімуму. Клавіші 1.11.6 виконані під зручним кутом для пальців і робочої частини долоні, що визначається анатомічною будовою і біомеханічними особливостями кисті. Основні розміри клавіш 1.1-1.6 і їх просторове розташування визначаються з урахуванням середніх розмірних параметрів кисті, наприклад, виходячи з даних, наведених в загальновживаних антропометричних атласах і керівництві. Кожна окрема клавіша має від одного до тридцяти двох значень, залежно від комбінації вживання з іншими п'ятьма клавішами. У таблиці показана відповідність символів клавішам 1.1-1.6 пристрою згідно з системою представлення знакової інформації на основі кругової розгортки. Причому значення клавіш 1.1-1.6 включають групу символів азбуки Брайля. При навчанні роботі на пристрої, що пропонується, відсутня необхідність формування у оператора складної навички попадання пальця на потрібну клавішу. Це досягається за рахунок мінімізації робочих зон пальців і виключення міжклавішних рухів пальцями, що дозволить істотно скоротити 2 34305 час навчання операторів введенню інформації наосліп. Клавіатура пристрою дозволяє виключити втрати часу на перенесення пальця з клавіші на клавішу, що підвищує швидкість введення інформації. Амплітуда р ухів пальців на стандартній клавіатурі знаходиться в межах від 18 до 40 мм, а на тій, що пропонується, - від 0,15 до 0,20 мм. Введення символів здійснюється одночасним акордним натисненням на правій (фіг. 3) або лівій (фіг. 4) клавіатура х круглої форми клавіш 1.1-1.6, локально позиціонованих радіально (по колу) в межах зон кистей правої і лівої рук, розміщених за годинниковою стрілкою для кисті правої руки і проти годинникової стрілки для кисті лівої руки з подальшою комутацією символів в новому шестиелементному коді, що параметрично збігається з видозміненою формою кодових символів азбуки Брайля. Це дозволяє перенести образ відповідного символу азбуки Брайля на позиційну клавіатуру без будь-яких міжклавішних рухів пальцями або переміщень кистей рук, що підтримується додатковим перетворенням нових шестиелементних кодів в розширені ASCII (American Standart Code for Information Interchange) коди комп'ютера. Пристрій дозволяє зменшити імовірність помилкового введення інформації в ЕОМ особами з обмеженими можливостями (вадами зору або слуху), значно скорочує час на їх навчання. Наявність тільки шести клавіш 1.1-1.6 на одній правій або лівій клавіатурі дає можливість зафіксувати пальці рук та долоню на цих клавішах і в процесі роботи не переміщува ти їх. В пристрої може бути використаний додатково тактильний пристрій розпізнавання або реєстрації користувача, розташований безпосередньо під центром вільної частини долоні. У поєднанні зі спеціалізованими пристроями виведення інформації пристрій розширює коло користувачів обчислювальною технікою. Російський алфавіт Таблиця А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Права кисть руки задівелияна безкий вказі- серед мізичасіменпавний ній нець тина ний долець лоні Номер клавіші попорядку, за годинниковою стрілкою (фіг. 3) 1.3 1.2 1.3 1.1 1.3 1.4 1.5 1.2 1.3 1.4 1.5 1.4 1.5 1.6 1.3 1.5 1.3 1.6 1.2 1.4 1.5 1.1 1.3 1.5 1.6 1.2 1.4 1.1 1.2 1.3 1.4 1.6 1.1 1.3 1.1 1.2 1.3 1.1 1.3 1.4 1.1 1.3 1.4 1.5 1.1 1.3 1.5 1.1 1.2 1.3 1.4 1.1 1.2 1.3 1.5 1.1 1.2 1.4 1.1 1.2 1.4 1.5 1.1 1.3 1.6 1.2 1.3 1.4 1.2 1.3 1.5 1.3 1.4 1.1 1.2 1.3 1.4 1.5 1.3 1.5 1.6 1.1 1.3 1.4 1.6 1.1 1.2 1.3 1.5 1.6 1.1 1.2 1.4 1.6 3 Ліва кисть руки задівелияна безкий вказі- серемізичасіменпавний дній нець тина ний долець лоні Номер клавіші попорядку, проти годинникової стрілки (фіг. 4) 1.3 1.2 1.3 1.1 1.3 1.4 1.5 1.2 1.3 1.4 1.5 1.4 1.5 1.6 1.3 1.5 1.3 1.6 1.2 1.4 1.5 1.1 1.3 1.5 1.6 1.2 1.4 1.1 1.2 1.3 1.4 1.6 1.1 1.3 1.1 1.2 1.3 1.1 1.3 1.4 1.1 1.3 1.4 1.5 1.1 1.3 1.5 1.1 1.2 1.3 1.4 1.1 1.2 1.3 1.5 1.1 1.2 1.4 1.1 1.2 1.4 1.5 1.1 1.3 1.6 1.2 1.3 1.4 1.2 1.3 1.5 1.3 1.4 1.1 1.2 1.3 1.4 1.5 1.3 1.5 1.6 1.1 1.3 1.4 1.6 1.1 1.2 1.3 1.5 1.6 1.1 1.2 1.4 1.6 34305 Російський алфавіт Продовження таблиці Ь Э Ю Я . ! « » ( ) / ? * 1.1 1.2 1.3 1.4 1.5 1.6 7 8 9 0 Права кисть руки задіяна велибезкий часвказі- серед іменмізипавний ній нець тина ний лець долоні Номер клавіші попорядку, за годинниковою стрілкою (фіг. 3) 1.1 1.2 1.4 1.5 1.6 1.2 1.4 1.6 1.2 1.3 1.5 1.6 1.2 1.3 1.4 1.6 1.3 1.4 1.5 1.2 1.3 1.4 1.2 1.5 1.2 1.3 1.5 1.2 1.4 1.5 1.1 1.2 1.4 1.3 1.5 1.6 1.2 1.3 1.5 1.1 1.4 1.5 1.6 1.3 1.2 1.3 1.3 1.4 1.3 1.4 1.5 1.3 1.5 1.2 1.3 1.4 1.2 1.3 1.4 1.5 1.2 1.3 1.5 1.2 1.4 1.2 1.4 1.5 Ліва кисть руки задіяна велибезкий часвказі- сере- іменмізипавний дній нець тина ний лець долоні Номер клавіші попорядку, проти годинникової стрілки (фіг. 4) 1.1 1.2 1.4 1.5 1.6 1.2 1.4 1.6 1.2 1.3 1.5 1.6 1.2 1.3 1.4 1.6 1.3 1.4 1.5 1.2 1.3 1.4 1.2 1.5 1.2 1.3 1.5 1.2 1.4 1.5 1.1 1.2 1.4 1.3 1.5 1.6 1.2 1.3 1.5 1.1 1.4 1.5 1.6 1.3 1.2 1.3 1.3 1.4 1.3 1.4 1.5 1.3 1.5 1.2 1.3 1.4 1.2 1.3 1.4 1.5 1.2 1.3 1.5 1.2 1.4 1.2 1.4 1.5 * - знак, обов'язковий перед введенням цифр. Фіг. 1 4 34305 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
