Побутовий прилад з тримачем електродвигуна

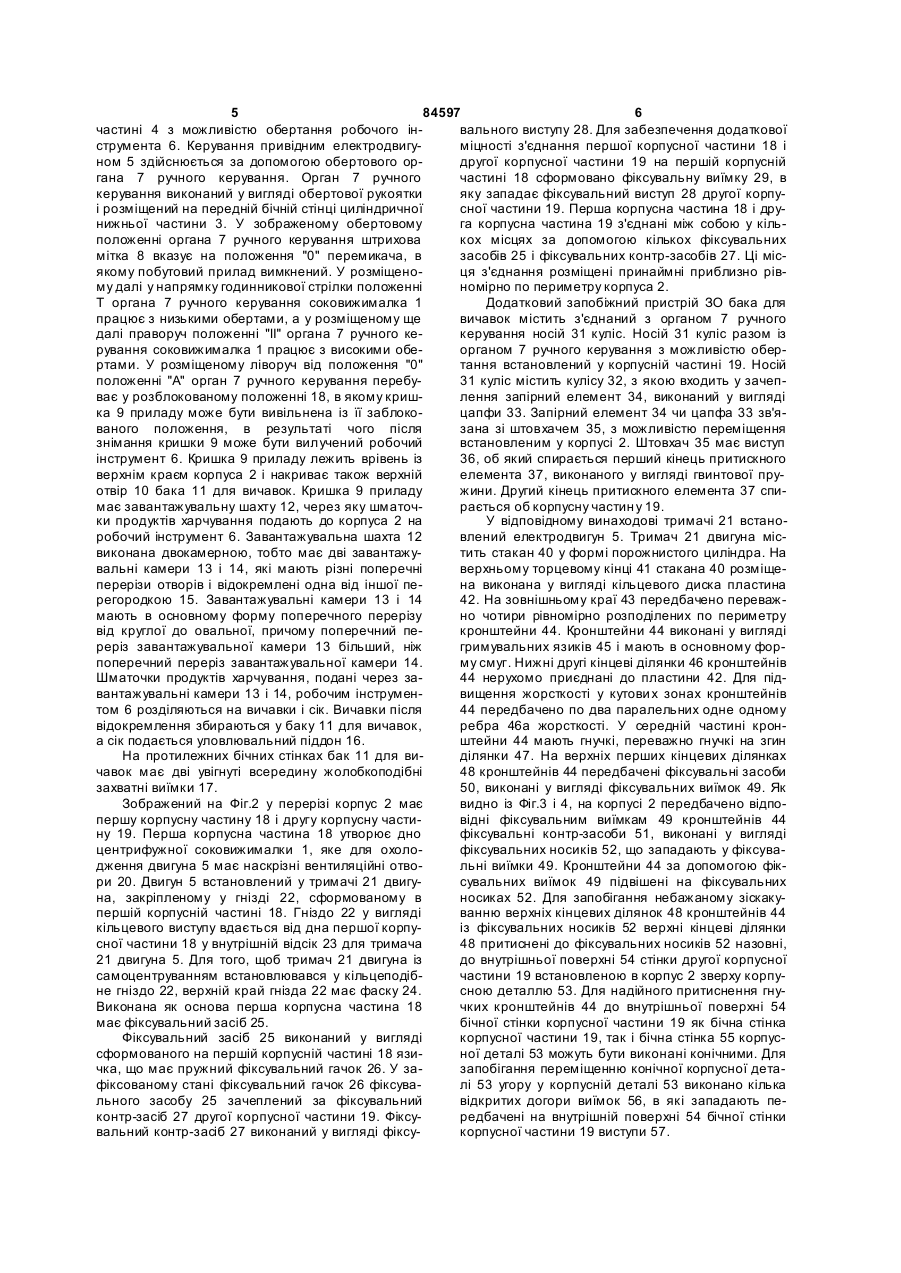

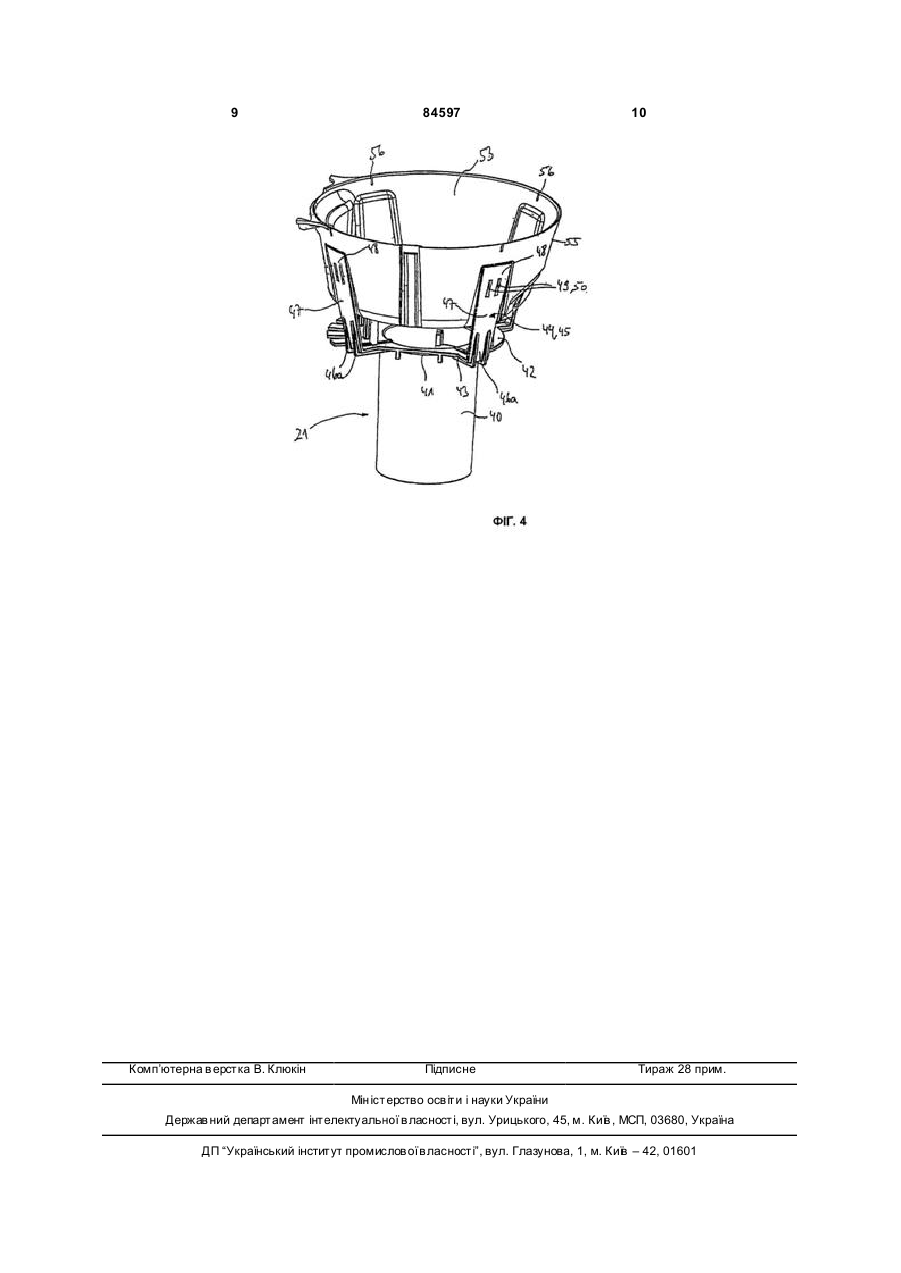

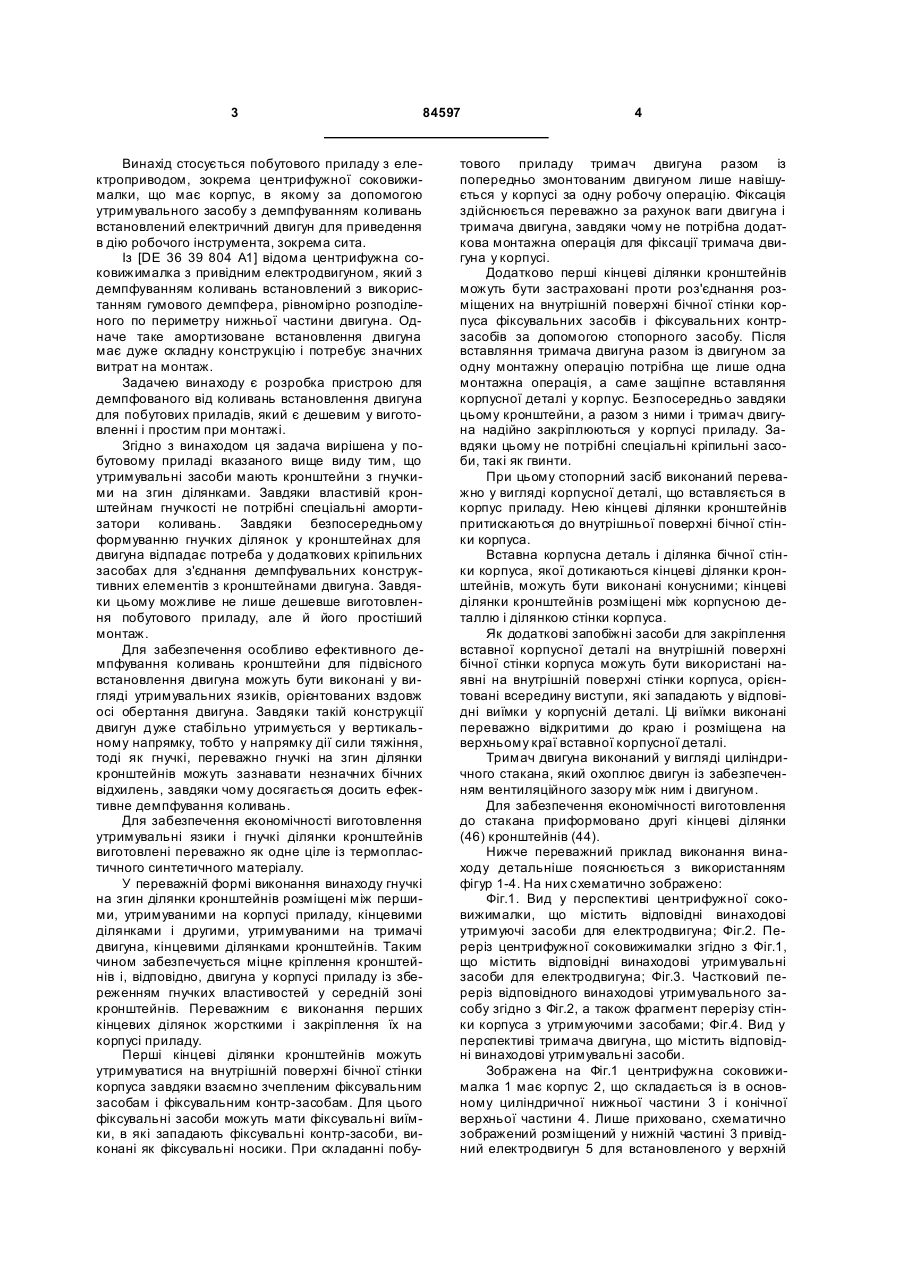

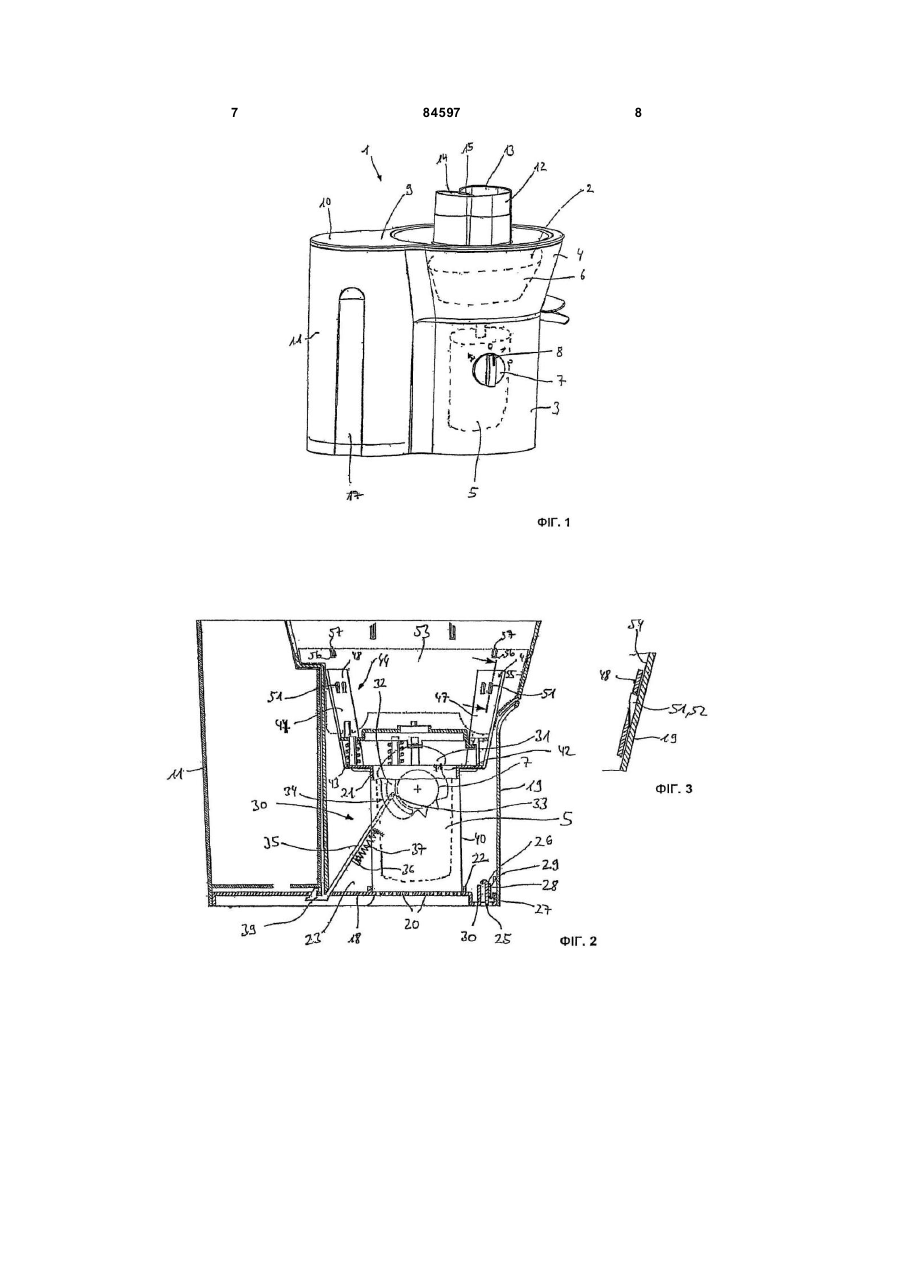

1. Побутовий прилад з електроприводом, зокрема центрифугальна соковижималка (1), що має корпус (2), в якому за допомогою утримувальних засобів з демпфуванням коливань встановлений електричний двигун (5) для приведення в дію робочого інструмента (6), зокрема сита, який відрізняється тим, що утримувальні засоби мають кронштейни (44) з гнучкими на згин ділянками (47). 2. Побутовий прилад за п. 1, який відрізняється тим, що кронштейни (44) виконані у вигляді утримувальних язиків (45), орієнтованих в основному вздовж осі обертання двигуна (5), для забезпечення його підвішеного положення. 3. Побутовий прилад за п. 2, який відрізняється тим, що утримувальні язики (45) і еластичні на згин ділянки (47) кронштейнів виконані як одне ціле із термопластичного синтетичного матеріалу. 4. Побутовий прилад за одним із пп. 1-3, який відрізняється тим, що еластичні на згин ділянки (47) кронштейнів (44) розміщені між першими кінцевими ділянками (48), утримуваними на корпусі (2), і другими кінцевими ділянками (46), утримуваними на тримачі (21) двигуна. 5. Побутовий прилад за п. 4, який відрізняється тим, що перші кінцеві ділянки (48) кронштейнів (44) виконані жорсткими і закріплені на корпусі (2). 6. Побутовий прилад за п. 5, який відрізняється тим, що перші кінцеві ділянки (48) кронштейнів (44) закріплені на внутрішній поверхні бічної стінки ко 2 (19) 1 3 84597 Винахід стосується побутового приладу з електроприводом, зокрема центрифужної соковижималки, що має корпус, в якому за допомогою утримувального засобу з демпфуванням коливань встановлений електричний двигун для приведення в дію робочого інструмента, зокрема сита. Із [DE 36 39 804 А1] відома центрифужна соковижималка з привідним електродвигуном, який з демпфуванням коливань встановлений з використанням гумового демпфера, рівномірно розподіленого по периметру нижньої частини двигуна. Одначе таке амортизоване встановлення двигуна має дуже складну конструкцію і потребує значних витрат на монтаж. Задачею винаходу є розробка пристрою для демпфованого від коливань встановлення двигуна для побутових приладів, який є дешевим у виготовленні і простим при монтажі. Згідно з винаходом ця задача вирішена у побутовому приладі вказаного вище виду тим, що утримувальні засоби мають кронштейни з гнучкими на згин ділянками. Завдяки властивій кронштейнам гнучкості не потрібні спеціальні амортизатори коливань. Завдяки безпосередньому формуванню гнучких ділянок у кронштейнах для двигуна відпадає потреба у додаткових кріпильних засобах для з'єднання демпфувальних конструктивних елементів з кронштейнами двигуна. Завдяки цьому можливе не лише дешевше виготовлення побутового приладу, але й його простіший монтаж. Для забезпечення особливо ефективного демпфування коливань кронштейни для підвісного встановлення двигуна можуть бути виконані у вигляді утримувальних язиків, орієнтованих вздовж осі обертання двигуна. Завдяки такій конструкції двигун дуже стабільно утримується у вертикальному напрямку, тобто у напрямку дії сили тяжіння, тоді як гнучкі, переважно гнучкі на згин ділянки кронштейнів можуть зазнавати незначних бічних відхилень, завдяки чому досягається досить ефективне демпфування коливань. Для забезпечення економічності виготовлення утримувальні язики і гнучкі ділянки кронштейнів виготовлені переважно як одне ціле із термопластичного синтетичного матеріалу. У переважній формі виконання винаходу гнучкі на згин ділянки кронштейнів розміщені між першими, утримуваними на корпусі приладу, кінцевими ділянками і другими, утримуваними на тримачі двигуна, кінцевими ділянками кронштейнів. Таким чином забезпечується міцне кріплення кронштейнів і, відповідно, двигуна у корпусі приладу із збереженням гнучких властивостей у середній зоні кронштейнів. Переважним є виконання перших кінцевих ділянок жорсткими і закріплення їх на корпусі приладу. Перші кінцеві ділянки кронштейнів можуть утримуватися на внутрішній поверхні бічної стінки корпуса завдяки взаємно зчепленим фіксувальним засобам і фіксувальним контр-засобам. Для цього фіксувальні засоби можуть мати фіксувальні виїмки, в які западають фіксувальні контр-засоби, виконані як фіксувальні носики. При складанні побу 4 тового приладу тримач двигуна разом із попередньо змонтованим двигуном лише навішується у корпусі за одну робочу операцію. Фіксація здійснюється переважно за рахунок ваги двигуна і тримача двигуна, завдяки чому не потрібна додаткова монтажна операція для фіксації тримача двигуна у корпусі. Додатково перші кінцеві ділянки кронштейнів можуть бути застраховані проти роз'єднання розміщених на внутрішній поверхні бічної стінки корпуса фіксувальних засобів і фіксувальних контрзасобів за допомогою стопорного засобу. Після вставляння тримача двигуна разом із двигуном за одну монтажну операцію потрібна ще лише одна монтажна операція, а саме защіпне вставляння корпусної деталі у корпус. Безпосередньо завдяки цьому кронштейни, а разом з ними і тримач двигуна надійно закріплюються у корпусі приладу. Завдяки цьому не потрібні спеціальні кріпильні засоби, такі як гвинти. При цьому стопорний засіб виконаний переважно у вигляді корпусної деталі, що вставляється в корпус приладу. Нею кінцеві ділянки кронштейнів притискаються до внутрішньої поверхні бічної стінки корпуса. Вставна корпусна деталь і ділянка бічної стінки корпуса, якої дотикаються кінцеві ділянки кронштейнів, можуть бути виконані конусними; кінцеві ділянки кронштейнів розміщені між корпусною деталлю і ділянкою стінки корпуса. Як додаткові запобіжні засоби для закріплення вставної корпусної деталі на внутрішній поверхні бічної стінки корпуса можуть бути використані наявні на внутрішній поверхні стінки корпуса, орієнтовані всередину виступи, які западають у відповідні виїмки у корпусній деталі. Ці виїмки виконані переважно відкритими до краю і розміщена на верхньому краї вставної корпусної деталі. Тримач двигуна виконаний у вигляді циліндричного стакана, який охоплює двигун із забезпеченням вентиляційного зазору між ним і двигуном. Для забезпечення економічності виготовлення до стакана приформовано другі кінцеві ділянки (46) кронштейнів (44). Нижче переважний приклад виконання винаходу детальніше пояснюється з використанням фігур 1-4. На них схематично зображено: Фіг.1. Вид у перспективі центрифужної соковижималки, що містить відповідні винаходові утримуючі засоби для електродвигуна; Фіг.2. Переріз центрифужної соковижималки згідно з Фіг.1, що містить відповідні винаходові утримувальні засоби для електродвигуна; Фіг.3. Частковий переріз відповідного винаходові утримувального засобу згідно з Фіг.2, а також фрагмент перерізу стінки корпуса з утримуючими засобами; Фіг.4. Вид у перспективі тримача двигуна, що містить відповідні винаходові утримувальні засоби. Зображена на Фіг.1 центрифужна соковижималка 1 має корпус 2, що складається із в основному циліндричної нижньої частини 3 і конічної верхньої частини 4. Лише приховано, схематично зображений розміщений у нижній частині 3 привідний електродвигун 5 для встановленого у верхній 5 84597 6 частині 4 з можливістю обертання робочого інвального виступу 28. Для забезпечення додаткової струмента 6. Керування привідним електродвигуміцності з'єднання першої корпусної частини 18 і ном 5 здійснюється за допомогою обертового ордругої корпусної частини 19 на першій корпусній гана 7 ручного керування. Орган 7 ручного частині 18 сформовано фіксувальну виїмку 29, в керування виконаний у вигляді обертової рукоятки яку западає фіксувальний виступ 28 другої корпуі розміщений на передній бічній стінці циліндричної сної частини 19. Перша корпусна частина 18 і друнижньої частини 3. У зображеному обертовому га корпусна частина 19 з'єднані між собою у кільположенні органа 7 ручного керування штрихова кох місцях за допомогою кількох фіксувальних мітка 8 вказує на положення "0" перемикача, в засобів 25 і фіксувальних контр-засобів 27. Ці місякому побутовий прилад вимкнений. У розміщеноця з'єднання розміщені принаймні приблизно рівму далі у напрямку годинникової стрілки положенні номірно по периметру корпуса 2. T органа 7 ручного керування соковижималка 1 Додатковий запобіжний пристрій ЗО бака для працює з низькими обертами, а у розміщеному ще вичавок містить з'єднаний з органом 7 ручного далі праворуч положенні "II" органа 7 ручного кекерування носій 31 куліс. Носій 31 куліс разом із рування соковижималка 1 працює з високими обеорганом 7 ручного керування з можливістю оберртами. У розміщеному ліворуч від положення "0" тання встановлений у корпусній частині 19. Носій положенні "А" орган 7 ручного керування перебу31 куліс містить кулісу 32, з якою входить у зачепває у розблокованому положенні 18, в якому кришлення запірний елемент 34, виконаний у вигляді ка 9 приладу може бути вивільнена із її заблокоцапфи 33. Запірний елемент 34 чи цапфа 33 зв'яваного положення, в результаті чого після зана зі штовхачем 35, з можливістю переміщення знімання кришки 9 може бути вилучений робочий встановленим у корпусі 2. Штовхач 35 має виступ інструмент 6. Кришка 9 приладу лежить врівень із 36, об який спирається перший кінець притискного верхнім краєм корпуса 2 і накриває також верхній елемента 37, виконаного у вигляді гвинтової пруотвір 10 бака 11 для вичавок. Кришка 9 приладу жини. Другий кінець притискного елемента 37 спимає завантажувальну шахту 12, через яку шматочрається об корпусну частин у 19. ки продуктів харчування подають до корпуса 2 на У відповідному винаходові тримачі 21 встаноробочий інструмент 6. Завантажувальна шахта 12 влений електродвигун 5. Тримач 21 двигуна місвиконана двокамерною, тобто має дві завантажутить стакан 40 у формі порожнистого циліндра. На вальні камери 13 і 14, які мають різні поперечні верхньому торцевому кінці 41 стакана 40 розміщеперерізи отворів і відокремлені одна від іншої пена виконана у вигляді кільцевого диска пластина регородкою 15. Завантажувальні камери 13 і 14 42. На зовнішньому краї 43 передбачено переважмають в основному форму поперечного перерізу но чотири рівномірно розподілених по периметру від круглої до овальної, причому поперечний пекронштейни 44. Кронштейни 44 виконані у вигляді реріз завантажувальної камери 13 більший, ніж гримувальних язиків 45 і мають в основному форпоперечний переріз завантажувальної камери 14. му смуг. Нижні другі кінцеві ділянки 46 кронштейнів Шматочки продуктів харчування, подані через за44 нерухомо приєднані до пластини 42. Для підвантажувальні камери 13 і 14, робочим інструменвищення жорсткості у кутови х зонах кронштейнів том 6 розділяються на вичавки і сік. Вичавки після 44 передбачено по два паралельних одне одному відокремлення збираються у баку 11 для вичавок, ребра 46а жорсткості. У середній частині крона сік подається уловлювальний піддон 16. штейни 44 мають гнучкі, переважно гнучкі на згин На протилежних бічних стінках бак 11 для виділянки 47. На верхніх перших кінцевих ділянках чавок має дві увігнуті всередину жолобкоподібні 48 кронштейнів 44 передбачені фіксувальні засоби захватні виїмки 17. 50, виконані у вигляді фіксувальних виїмок 49. Як Зображений на Фіг.2 у перерізі корпус 2 має видно із Фіг.3 і 4, на корпусі 2 передбачено відпопершу корпусну частину 18 і другу корпусну частивідні фіксувальним виїмкам 49 кронштейнів 44 ну 19. Перша корпусна частина 18 утворює дно фіксувальні контр-засоби 51, виконані у вигляді центрифужної соковижималки 1, яке для охолофіксувальних носиків 52, що западають у фіксувадження двигуна 5 має наскрізні вентиляційні отвольні виїмки 49. Кронштейни 44 за допомогою фікри 20. Двигун 5 встановлений у тримачі 21 двигусувальних виїмок 49 підвішені на фіксувальних на, закріпленому у гнізді 22, сформованому в носиках 52. Для запобігання небажаному зіскакупершій корпусній частині 18. Гніздо 22 у вигляді ванню верхніх кінцевих ділянок 48 кронштейнів 44 кільцевого виступу вдається від дна першої корпуіз фіксувальних носиків 52 верхні кінцеві ділянки сної частини 18 у внутрішній відсік 23 для тримача 48 притиснені до фіксувальних носиків 52 назовні, 21 двигуна 5. Для того, щоб тримач 21 двигуна із до внутрішньої поверхні 54 стінки другої корпусної самоцентруванням встановлювався у кільцеподібчастини 19 встановленою в корпус 2 зверху корпуне гніздо 22, верхній край гнізда 22 має фаску 24. сною деталлю 53. Для надійного притиснення гнуВиконана як основа перша корпусна частина 18 чких кронштейнів 44 до внутрішньої поверхні 54 має фіксувальний засіб 25. бічної стінки корпусної частини 19 як бічна стінка Фіксувальний засіб 25 виконаний у вигляді корпусної частини 19, так і бічна стінка 55 корпуссформованого на першій корпусній частині 18 язиної деталі 53 можуть бути виконані конічними. Для чка, що має пружний фіксувальний гачок 26. У зазапобігання переміщенню конічної корпусної детафіксованому стані фіксувальний гачок 26 фіксувалі 53 угору у корпусній деталі 53 виконано кілька льного засобу 25 зачеплений за фіксувальний відкритих догори виїмок 56, в які западають пеконтр-засіб 27 другої корпусної частини 19. Фіксуредбачені на внутрішній поверхні 54 бічної стінки вальний контр-засіб 27 виконаний у вигляді фіксукорпусної частини 19 виступи 57. 7 84597 8 9 Комп’ютерна в ерстка В. Клюкін 84597 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
