Плавуча станція для очистки підсланевих вод

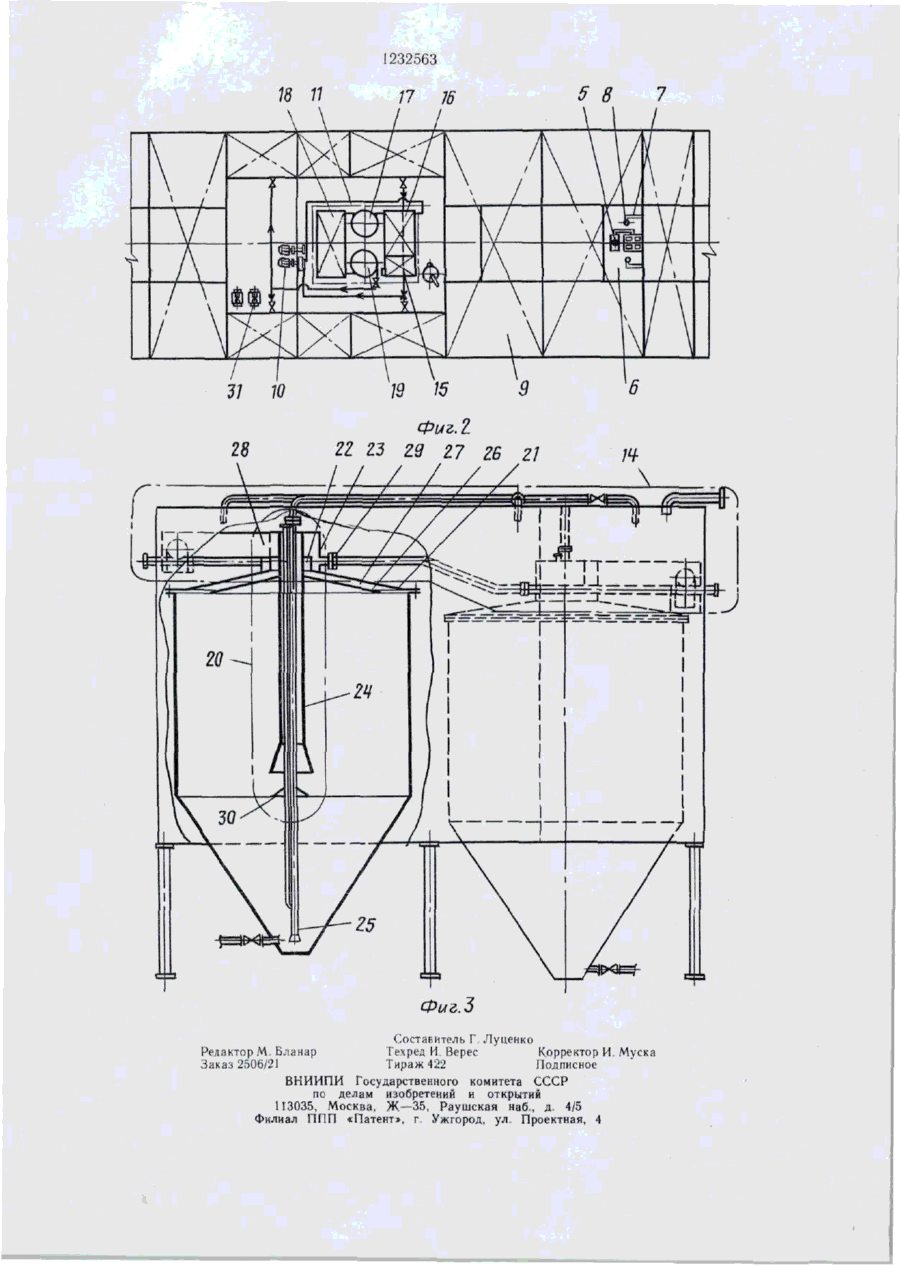

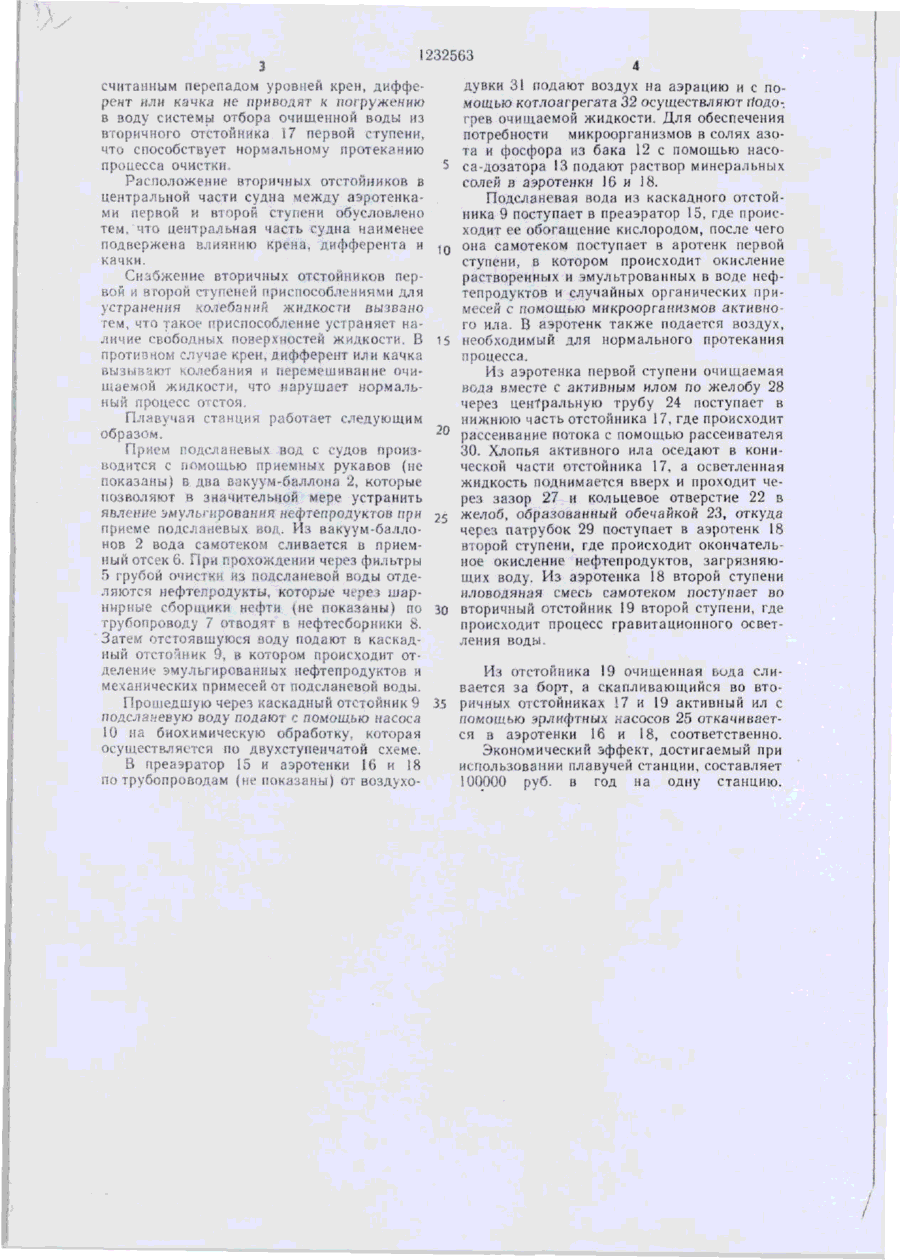

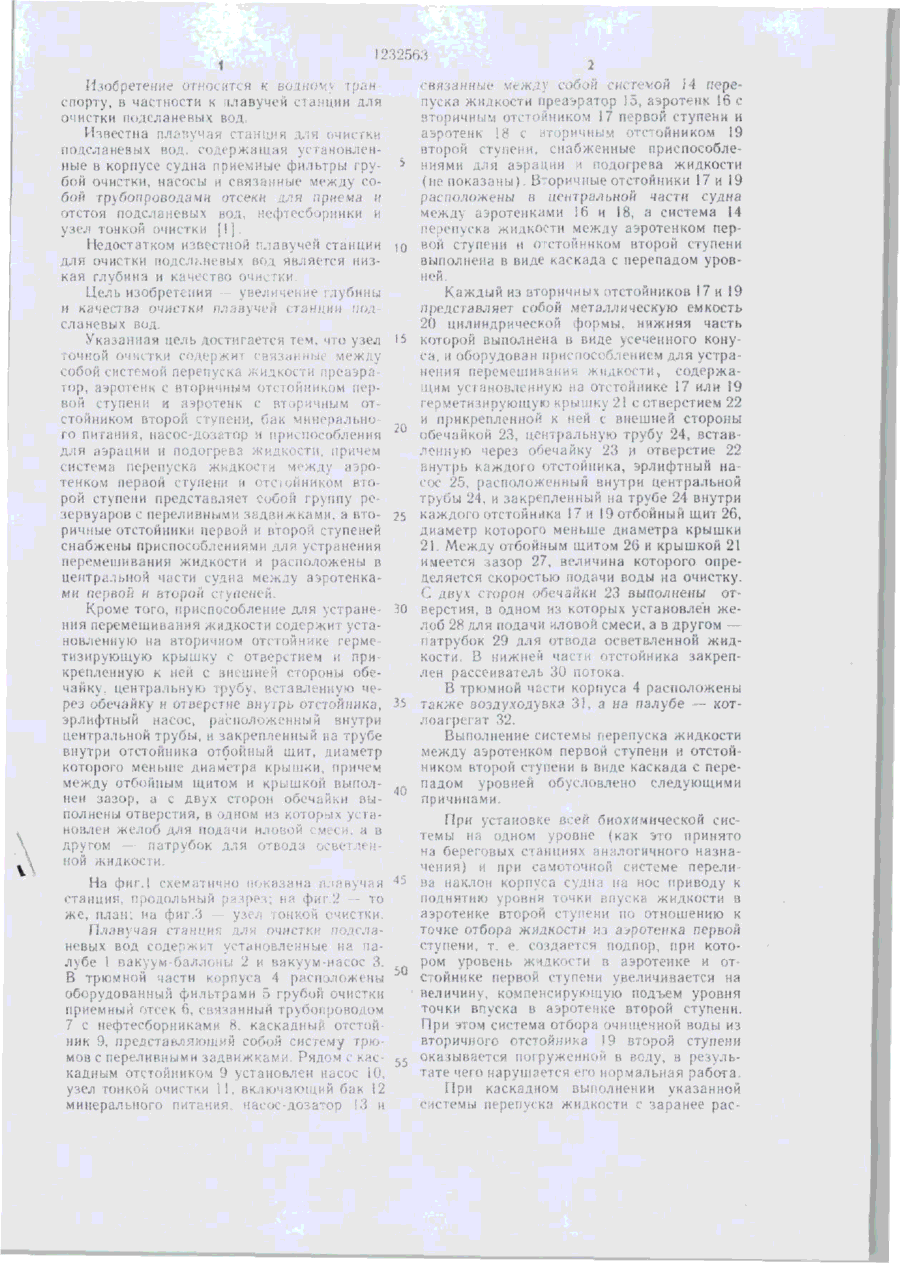

1. ПЛАВУЧАЯ СТАНЦИЯ ДЛЯ ОЧИСТКИ ПОДСЛАНЕВЫХ ВОД, содержащая установленные в корпусе судна приемные фильтры грубой очистки, насосы и связанные между собой трубопроводами отсеки для приема и отстоя подсланевых вод, нефтесборники и узел тонкой очистки, отличающаяся тем, что, с целью увеличения глубины и качества очистки, узел тонкой очистки содержит связанные между собой системой перепуска жидкости преаэратор, аэротенк с вторичным отстойником первой сту пени и аэротенк с вторичным отстойником второй ступени, бак минерального питания, насос-дозатор и приспособления для аэрации и подогрева жидкости, причем система перелуска жидкости между аэротенком первой ступени и отстойником второй ступени содержит группу резервуаров с переливными задвижками, а вторичные отстойники первой и второй ступеней снабжены приспособлениями для устранения перемешивания жидкости и расположены в центральной части судна между аэротенками первой и второй ступеней. 2. Станция по п. 1, отличающаяся тем, что приспособление для устранения перемешивания жидкости содержит установленную на вторичном отстойнике герметизирующую крышку с отверстием и прикрепленную к ней с внешней стороны обечайку, центральную трубу, вставленную через обечайку и отверстие внутрь отстойника, эрлифтный насос, расположенный внутри центральной трубы, и закрепленный на трубе внутри отстойника отбойный щит, диаметр которого меньше диаметра крышки, причем между отбойным щитом и крышкой выполнен зазор, а с двух сторон обечайки отверстия, в одном из которых установлен желоб для подачи иловой смеси, а в другом патрубок для отвода осветленной жидкости. І (Л С СО го СЛ ТЗ JJ Ю К П 16 СО 18 13 П Фиг.] ! РПФ-К 1 132563 1 И з о б р е т е н и е ОТНОСИТСЯ К ВОДНОМ) \ iphH спорту, в частности к плавучей станции для очистки подсланевых вод. Известна плавучая станция для очистки подсланевых вод, содержащая установленные в корпусе судна приемные фильтры грубой очистки, насосы и связанные между собой трубопроводами отсеки для приема и отстоя подсланевых вод, нефтесборники н узел тонкой очистки [1]. Недостатком известной плавучей станции для очистки подслг.невых вод является низкая глубина и качество очистки Цель изобретения - увеличение глубины и качества очистки плавучей станции под сланевых вод. Указанная цель достигается тем, что узел точной очистки содержит связанные между собой системой перепуска жидкости преаэратор, аэротенк с вторичным отстойником первой ступени и аэротенк с вторичным отстойником второй ступени, бак минерального питания, насос-дозатор и приспособления для аэрации и подогрева жидкости, причем система перепуска жидкости между аэротенком первой ступени и отстойником нюрой ступени представляет собой группу резервуаров с переливными задвижками, а вторичные отстойники первой и второй ступеней снабжены приспособлениями дли устранения перемешивания жидкости и расположены в центральной части судна между аэротенками первой и второй ступеней. Кроме того, приспособление для устранения перемешивания жидкости содержит установленную на вторичном отстойнике герме тизирующую крышку с отверстием и прикрепленную к ней с внешней стороны обечайку, центральную трубу, вставленную через обечайку и отверстие внутрь отстойника, эрлифтный насос, расположенный внутри центральной трубы, и закрепленный на трубе внутри отстойника отбойный щит, диаметр которого меньше диаметра крышки, причем между отбойным щитом и крышкой выполнен зазор, а с двух сторон обечайки выполнены отверстия, в одном из которых установлен желоб для подачи иловой хо 5 10 15 25 зо дувки 31 подают воздух на аэрацию и с помощью котлоагрегата 32 осуществляют Подогрев очищаемой жидкости. Для обеспечения потребности микроорганизмов в солях азота и фосфора из бака 12 с помощью насоса-дозатора 13 подают раствор минеральных солей в аэротенки 16 и 18. Подсланевая вода из каскадного отстойника 9 поступает в преаэратор 15, где происходит ее обогащение кислородом, после чего она самотеком поступает в аротенк первой ступени, в котором происходит окисление растворенных и эмультрованных в воде нефтепродуктов и случайных органических прииесей с помощью микроорганизмов активного ила. В аэротенк также подается воздух, необходимый для нормального протекания процесса. Из аэротенка первой ступени очищаемая вода вместе с активным илом по желобу 28 через центральную трубу 24 поступает в нижнюю часть отстойника 17, где происходит рассеивание потока с помощью рассеивателя 30. Хлопья активного ила оседают в конической части отстойника 17, а осветленная жидкость поднимается вверх и проходит через зазор 27 и кольцевое отверстие 22 в желоб, образованный обечайкой 23, откуда через патрубок 29 поступает в аэротенк 18 второй ступени, где происходит окончательное окисление нефтепродуктов, загрязняющих воду. Из аэротенка 18 второй ступени иловодяная смесь самотеком поступает во вторичный отстойник 19 второй ступени, где происходит процесс гравитационного осветления воды. Из отстойника 19 очищенная ьида сливается за борт, а скапливающийся во вто35 ричных отстойниках 17 и 19 активный ил с помощью зрлифтных насосов 25 откачивается в аэротенки 16 и 18, соответственно. Экономический эффект, достигаемый при использовании плавучей станции, составляет 100000 руб. в год на одну станцию. 1232563 \Л 31 28 Г 5 8 17 W 18 11 і 10 21 Z3 Z9 Z7 26 Z1 і / / / / Г і 7 7 7 / 7 \ .. І Фиг. З Составитель Г Луценко Редактор М Блзнар Техред И Верес Корректор И. Муска Заказ 2506/21 Тираж 422 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
