Приймально-вивідний пристрій рулонної друкарської машини

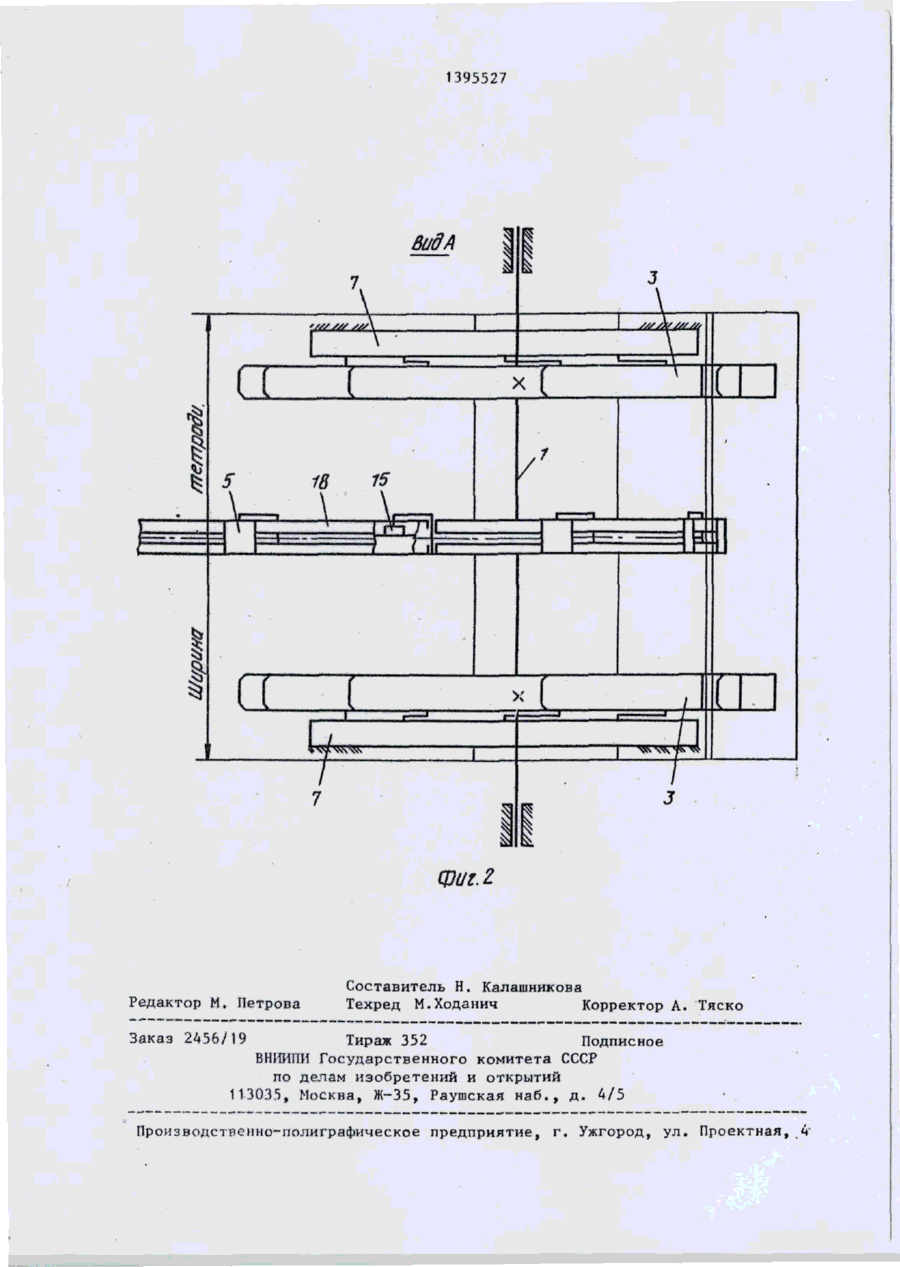

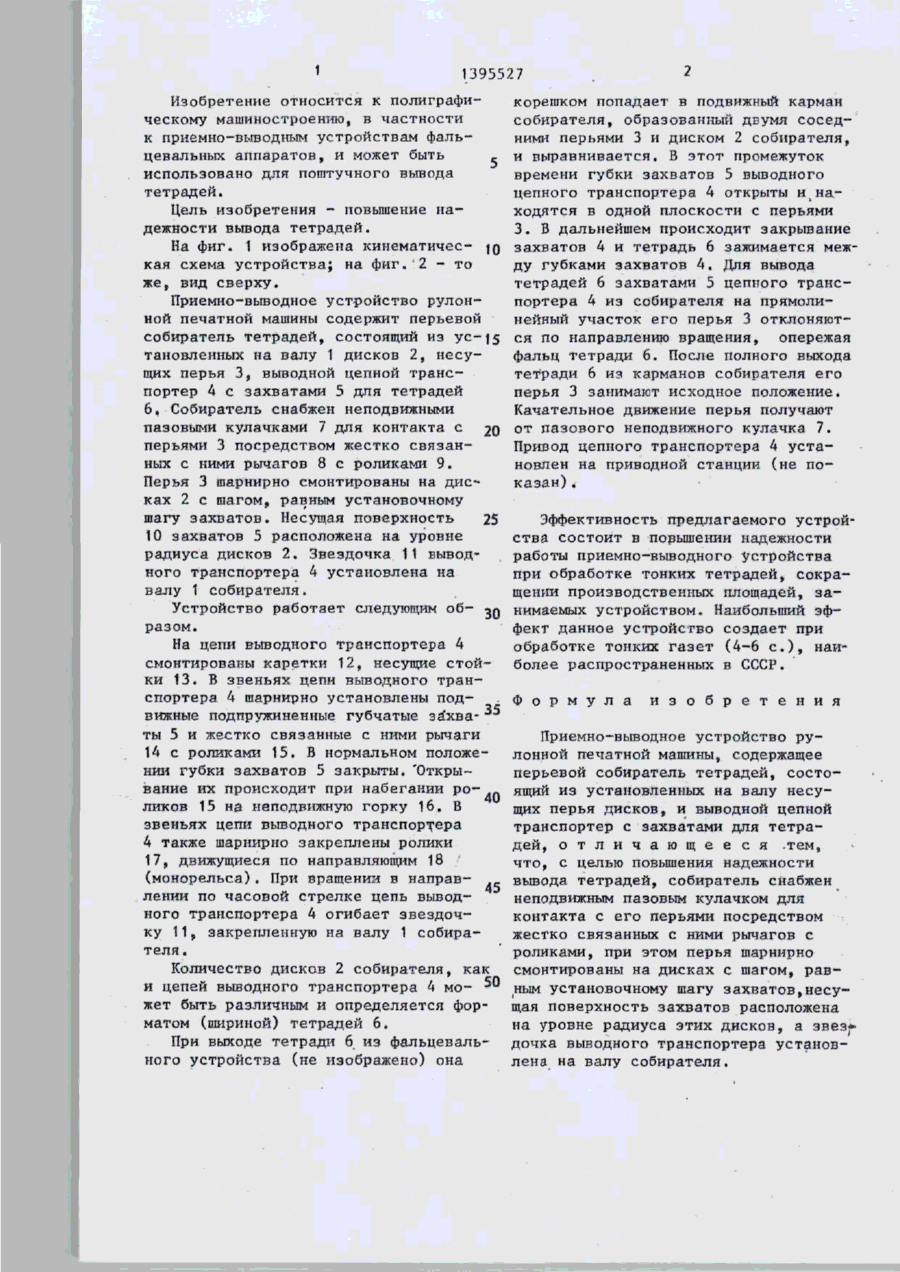

Изобретение относится к полиграфии» Цель изобретения - повышение нацежности вывода тетрадей. Устройство содержит перьевой собиратель и вывод ной транспортер 4 с захватом 5 тетрадей 6, звездочка 11 выводного транспортера 4 закреплена на валу 1 перьевого собирателя. При этом радиус окружности, описываемой стойками 13 захватов 5, равен радиусу окружности дисков 2 перьевого собирателя, шаги захватов 5 и перьев 3 равны, и в период приемки тетрадей 6 губки захватов 5 лежат в одной плоскости с перьями 3 собирателя. Сами перья 3 жестко соединены с рычагами 8 и прикреплены к дискам 2 собирателя шарнирно, а ролики 9, установленные на концах рычагов 8, находятся в пазу неподвижного кулачка 7. 2 ил. С 1 1395527 Изобретение относится к полиграфическому машиностроению» в частности к приємно-выводным устройствам фальцевальных аппаратов, и может быть _ использовано для поштучного вывода тетрадей. Цель изобретения - повышение надежности вывода тетрадей. На фиг. 1 изображена кинематичес- jg кая схема устройства; на фиг. 2 - то же, вид сверху. Приемно-выводное устройство рулонной печатной машины содержит перьевой собиратель тетрадей, состоящий из yc-j5 тановлеиных на валу 1 дисков 2, несущих перья 3, выводной цепной транспортер 4 с захватами 5 для тетрадей 6, Собиратель снабжен неподвижными пазовыми кулачками 7 для контакта с 20 перьями 3 посредством жестко связанных с ними рычагов 8 с роликами 9. Перья 3 шарнирно смонтированы на дисках 2 с шагом, равным установочному шагу захватов. Несущая поверхность 25 10 захватов 5 расположена на уровне радиуса дисков 2. Звездочка 11 выводного транспортера 4 установлена на валу 1 собирателя. Устройство работает следующим об- до разом. На цепи выводного транспортера 4 смонтированы каретки 12, несущие стойки 13. В звеньях цепи выводного транспортера 4 шарнирно установлены подвижные подпружиненные губчатые за'хва .35 ты 5 и жестко связанные с ними рычаги 14 с роликами 15. В нормальном положении губки захватов 5 закрыты. 'Открывание их происходит при набегании ро40 ликов 15 на неподвижную горку 16. В звеньях цепи выводного транспортера 4 также шарнирно закреплены ролики 17, движущиеся по направляющим 18 (монорельса). При вращении в направ45 лении по часовой стрелке цепь выводного транспортера 4 огибает звездочку 11, закрепленную на валу 1 собирателя . Количество дисков 2 собирателя, как и цепей выводного транспортера 4 мо~ ^ жет быть различным и определяется форматом (шириной) тетрадей 6. При выходе тетради 6 из фальцевального устройства (не изображено) она корешком попадает в подвижный карман собирателя, образованный двумя соседними перьями 3 и диском 2 собирателя, и выравнивается. В этот промежуток времени губки захватов 5 выводного цепного транспортера 4 открыты и ; находятся в одной плоскости с перьями 3. В дальнейшем происходит закрывание захватов 4 и тетрадь 6 зажимается между губками захватов 4. Для вывода тетрадей 6 захватами 5 цепного транспортера 4 из собирателя на прямолинейный участок его перья 3 отклоняются по направлению вращения, опережая фальц тетради 6. После полного выхода тетради 6 из карманов собирателя его перья 3 занимают исходное положение. Качательное движение перья получают от пазового неподвижного кулачка 7. Привод цепного транспортера 4 установлен на приводной станции (не показан) . Эффективность предлагаемого устройства состоит в повышении надежности работы приемио-выводного устройства при обработке тонких тетрадей, сокращении производственных площадей, занимаемых устройством. Наибольший эффект данное устройство создает при обработке тонких газет (4-6 с ) , наиболее распространенных в СССР. Ф о р м у л а и з о б р е т е н и я Приемно-выводное устройство рулонной печатной машины, содержащее перьевой собиратель тетрадей, состоящий из установленных на валу несущих перья дисков, и выводной цепной транспортер с захватами для тетрадей, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности вывода тетрадей, собиратель снабжен неподвижным пазовым кулачком для контакта с его перьями посредством жестко связанных с ними рычагов с роликами, при этом перья шарнирно смонтированы на дисках с шагом, равным установочному шагу захватов,несущая поверхность захватов расположена на уровне радиуса этих дисков, а эвез* дочка выводного транспортера установлена на валу собирателя. 1395527 BudA A 'SSSSSS SSS 18 Х 15 n I 4x*****^ Фиг. г Редактор М. Петрова Составитель Н. Калашникова Техред М.Ходанич Корректор А. Тяско Заказ 2456/19 Тираж 352 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытии 113035, Москва, Ж-35, Раушская н а б . , д . Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
