Пристрій для очистки стічних вод

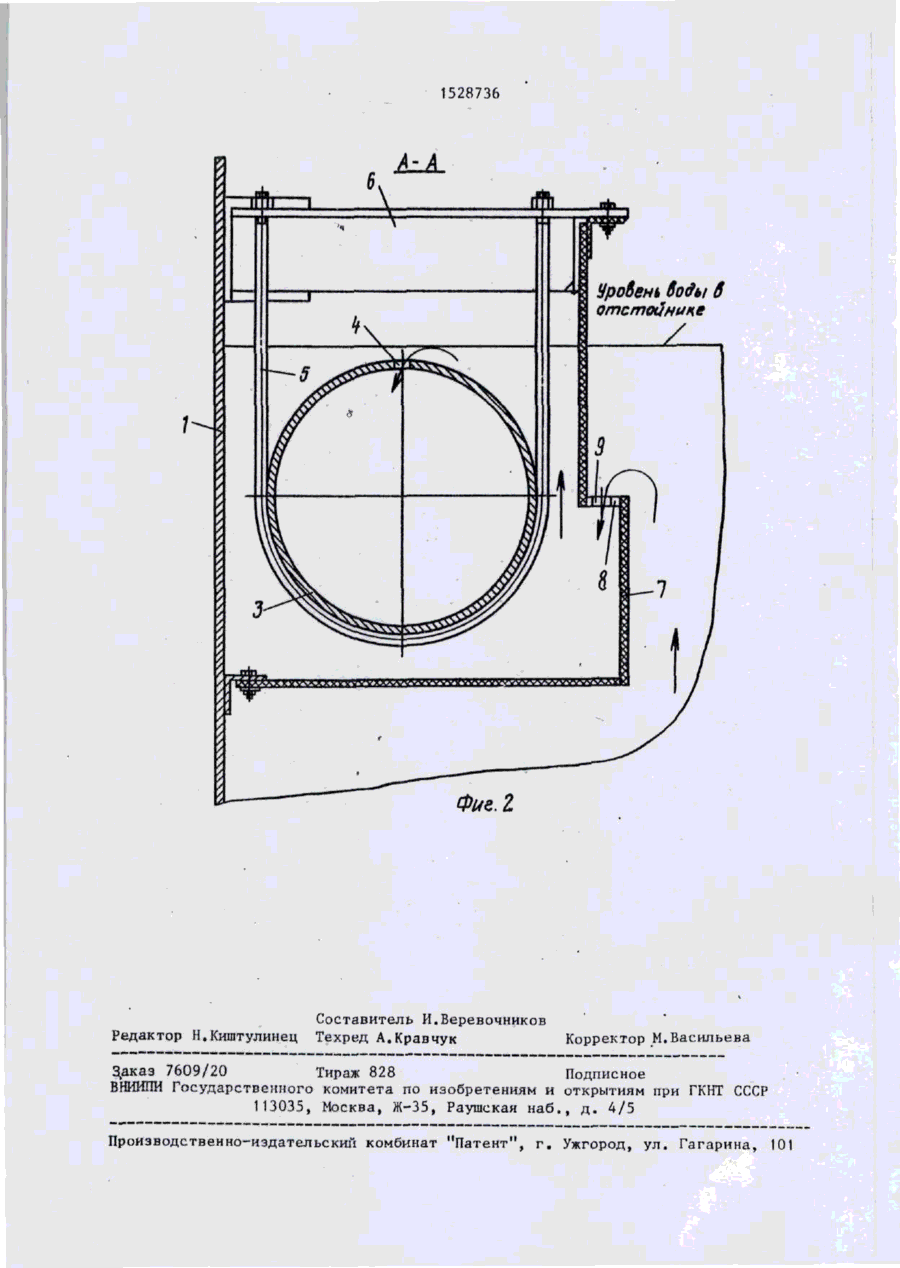

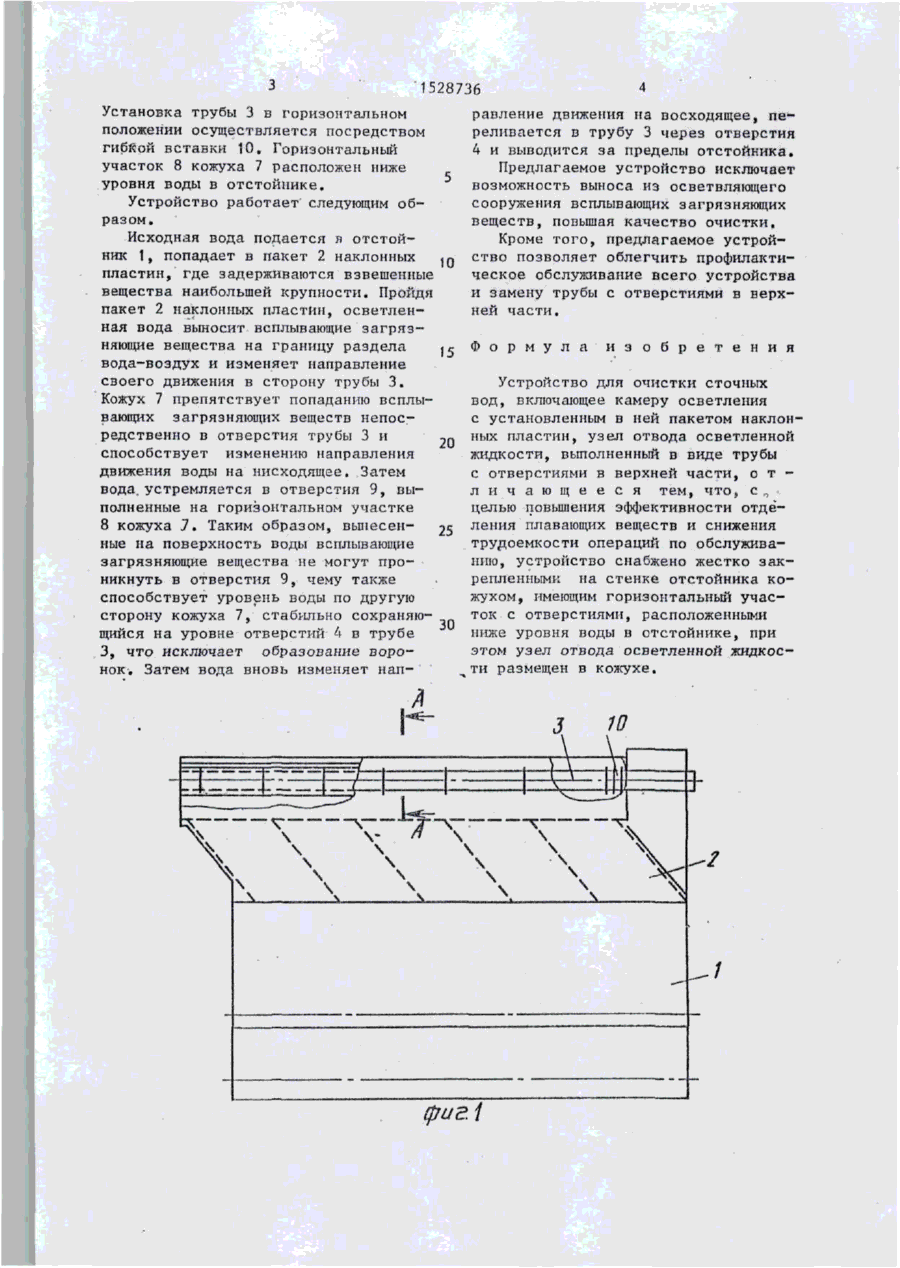

Изобретение относится к очистке природных и сточных вод и может быть использовано в отстойниках и осветлителях. Цель изобретения - повышение эффективности отделения плавающих веществ и снижение трудоемкости операций по обслуживанию. Исходная вода подается в отстойник, попадает в пакет (П) наклонных пластин, где задерживаются взвешенные вещества наибольшей крупности. Пройдя П, осветленная вода выносит всплывающие загрязняющие вещества на границу раздела вода - воздух и изменяет направ ление своего движения в сторону •труб (Т). Кожух (К) препятствует попаданию всплывающих загрязняющих веществ непосредственно в отверстия Т и способствует изменению направления движения воды на нисходящее. Затем вода устремляется в отверстия, выполненные на горизонтальном участке К. Таким образом, вынесенные на поверхность воды всплывающие загрязняющие вещества не могут проникнуть в отверстия, чему также способствует уровень воды по другую сторону, стабильно сохраняющийся на уровне отверстий в Т, что исключает образование воронок. Затем вода изменяет направление движения на восходящее, переливается в Т через отверстия и выводится за пределы отстойника. Снабжение устройства К, изолирующим Тот основного объема воды в камере осветления, имеющим горизонтальный участок с отверстиями, расположенный ниже уровня воды в отстойнике, препятствует попаданию всплывающих загрязняющих веществ в Т с отверстиями в верхней части, 2 ил. Иэобретение относится к очистке природных и сточных вод и может быть использовано' в отстойниках и осветлителях. Цель изобретения - повышение эффективности отделения плавающих веществ и снижение трудоемкости операций по обслуживанию. На фиг,1 изображено устройство, общий вид; на фиг.2 - разрез А-А на фиг.1. Устройство содержит корпус отстойника 1, камеру осветления с установленным в ней пакетом 2 наклонных пластин, узел отвода осветленной жидкости, выполненный в виде трубы 3 с отверстиями 4 в верхней части, закрепленной хомутами 5 на кронштейнах 6, кожух 7, изолирующий трубу 3 от основного объема воды в камере осветления. Кожух 7 имеет горизонтальный участок 8 с отверстиями 9, 36 V З 1528736 Установка трубы 3 в горизонтальном равление движения на восходящее, пеположении осуществляется посредством реливается в трубу 3 через отверстия гибйон вставки 10. Горизонтальный 4 и выводится за пределы отстойника. участок 8 кожуха 7 расположен ниже Предлагаемое устройство исключает уровня воды в отстойнике. возможность выноса из осветвляющего Устройство работает следующим обсооружения всплывающих загрязняющих разом. веществ, повышая качество очистки. Исходная вода подается в отстойКроме того, предлагаемое устройник 1, попадает в пакет 2 наклонных ство позволяет облегчить профилакти10 пластин, где задерживаются взвешенные ческое обслуживание всего устройства и замену трубы с отверстиями в верхвещества наибольшей крупности. Пройдя ней части. пакет 2 наклонных пластин, осветленная вода выносит всплывающие загрязняющие вещества на границу раздела и з о б р е т е н и я 15 Ф о р м у л а вода-воздух и изменяет направление своего движения в сторону трубы 3. Устройство для очистки сточных Кожух 7 препятствует попаданию всплывод, включающее камеру осветления вающих загрязняющих веществ непосс установленным в ней пакетом наклонредственно в отверстия трубы 3 и ных пластин, узел отвода осветленной 20 способствует изменению направления жидкости, выполненный в виде трубы движения воды на нисходящее. Затем с отверстиями в верхней части, о т вода, устремляется в отверстия 9, выл и ч а ю щ е е с я тем, что, с „ полненные на горизонтальном участке целью повышения эффективности отде8 кожуха 7. Таким образом, вынесен- 25 ления плавающих веществ и снижения ные на поверхность воды всплывающие трудоемкости операций по обслуживазагрязняющие вещества не могут пронию, устройство снабжено жестко закникнуть в отверстия 9, чему также репленными на стенке отстойника коспособствует уровень воды по другую жухом, имеющим горизонтальный учассторону кожуха 7, стабильно сохраняюток с отверстиями, расположенными щийся на уровне отверстий 4 в трубе ниже уровня воды в отстойнике, при 3, что исключает образование вороэтом узел отвода осветленной жидкоснок. Затем вода вновь изменяет нап^ ти размещен в кожухе зо фиг і 1528736 Уровень Воды в отстойнике Фиг. 2 Редактор Н.Киштулинец Составитель И.Веревочников Техред А.Кравчук Корректор_М.Васильева Заказ 7609/20 Тираж 828 Подписное ВНИИПК Государственного комитета по изобретениям и открытиям приГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
