Прилад керування технологічним устаткуванням

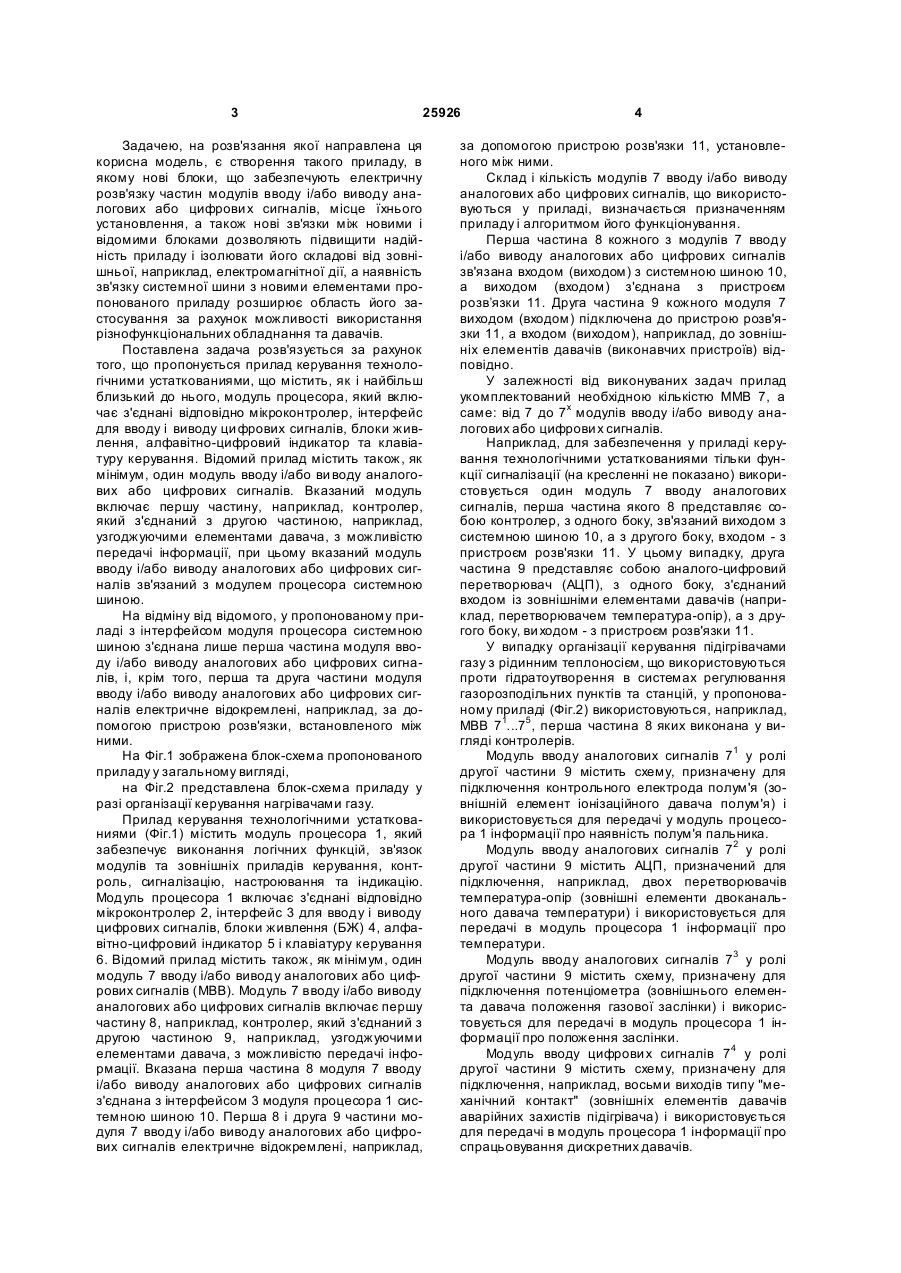

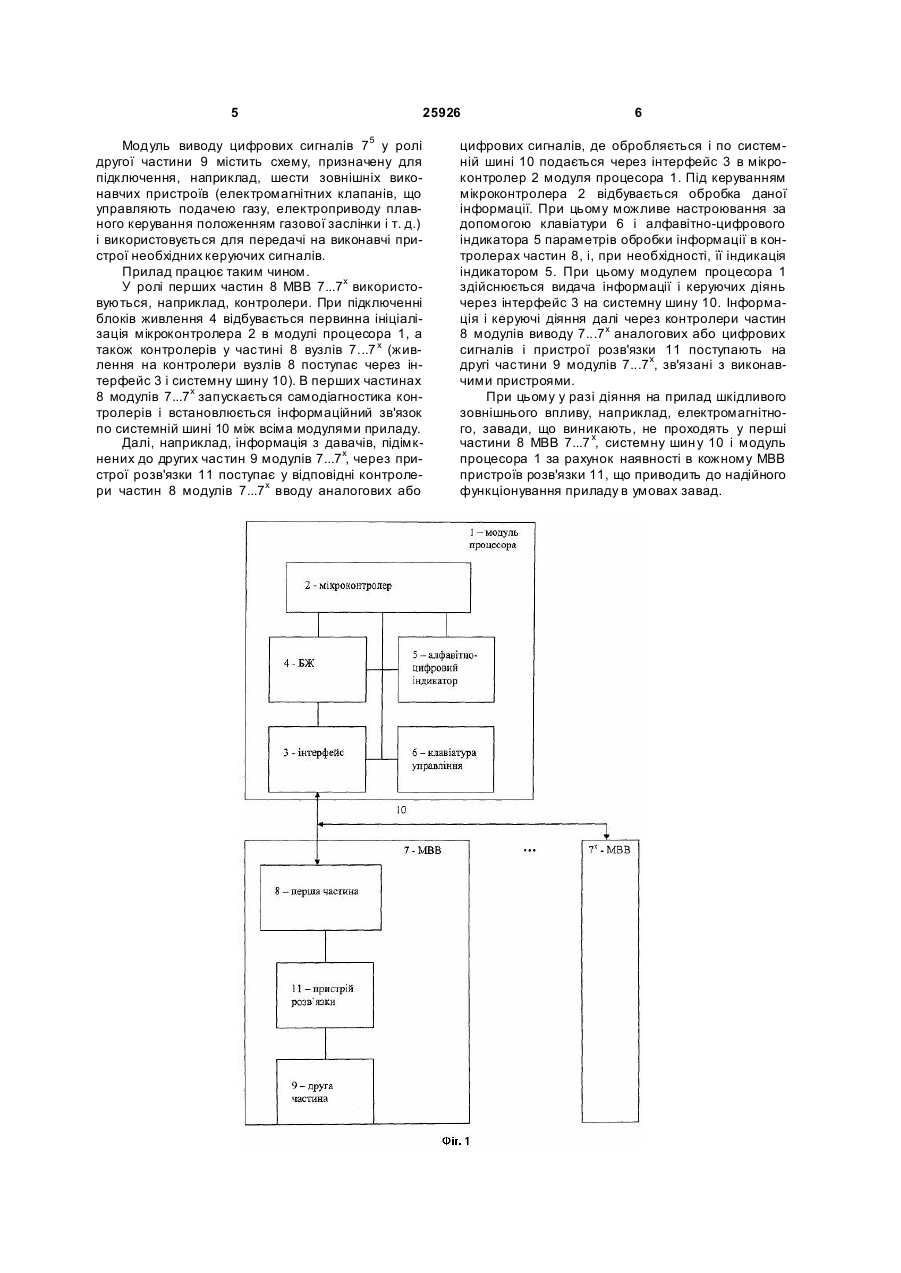

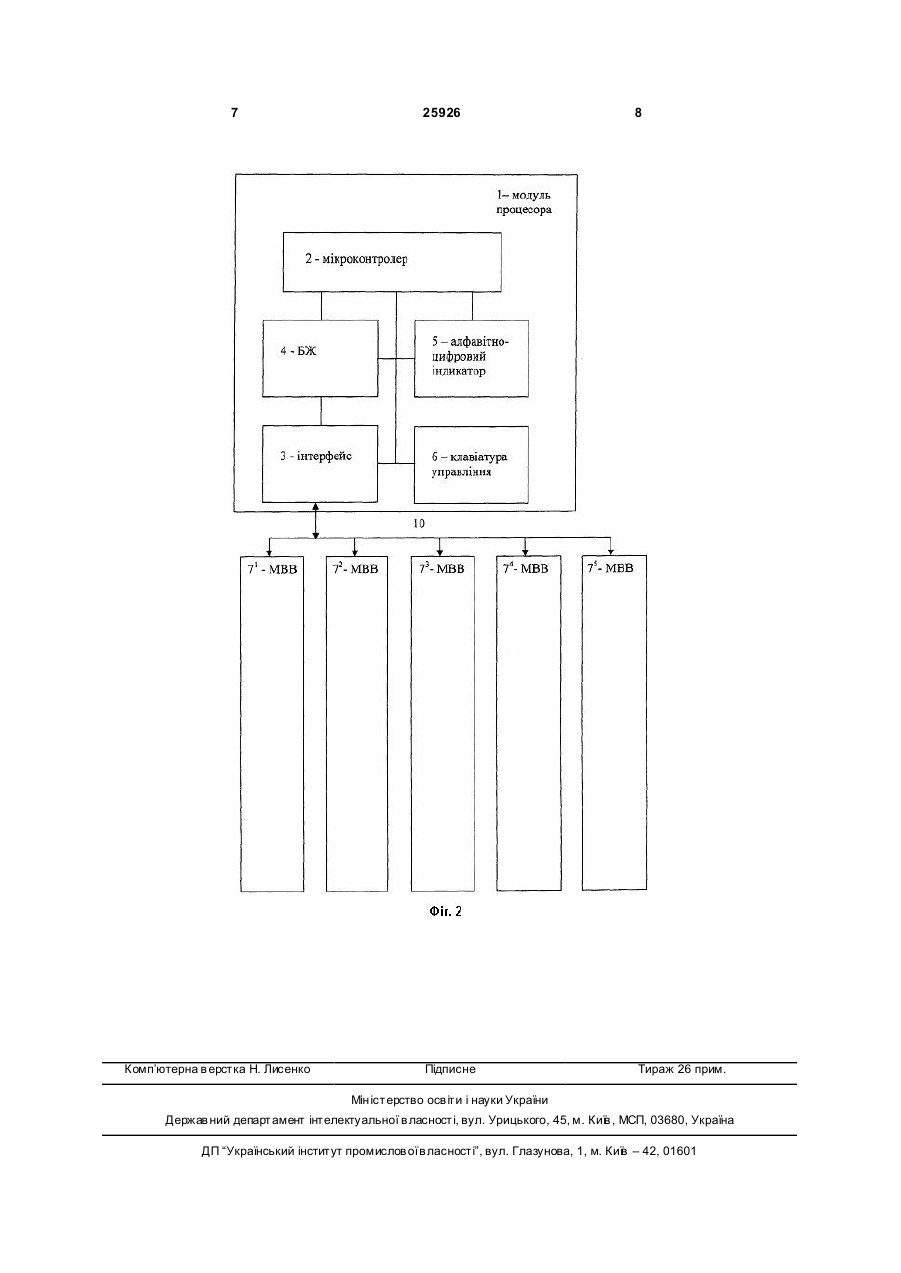

Прилад керування технологічним устатк уванням, що містить модуль процесора, який включає з'єднані відповідно мікроконтролер, інтерфейс для вводу і виводу цифрови х сигналів, блоки живлення, алфавітно-цифровий індикатор та клавіатуру 3 25926 Задачею, на розв'язання якої направлена ця корисна модель, є створення такого приладу, в якому нові блоки, що забезпечують електричну розв'язку частин модулів вводу і/або виводу аналогових або цифрови х сигналів, місце їхнього установлення, а також нові зв'язки між новими і відомими блоками дозволяють підвищити надійність приладу і ізолювати його складові від зовнішньої, наприклад, електромагнітної дії, а наявність зв'язку системної шини з новими елементами пропонованого приладу розширює область його застосування за рахунок можливості використання різнофункціональних обладнання та давачів. Поставлена задача розв'язується за рахунок того, що пропонується прилад керування технологічними устаткованиями, що містить, як і найбільш близький до нього, модуль процесора, який включає з'єднані відповідно мікроконтролер, інтерфейс для вводу і виводу ци фрових сигналів, блоки живлення, алфавітно-цифровий індикатор та клавіатуру керування. Відомий прилад містить також, як мінімум, один модуль вводу і/або ви воду аналогових або цифрових сигналів. Вказаний модуль включає першу частину, наприклад, контролер, який з'єднаний з другою частиною, наприклад, узгоджуючими елементами давача, з можливістю передачі інформації, при цьому вказаний модуль вводу і/або виводу аналогових або цифрових сигналів зв'язаний з модулем процесора системною шиною. На відміну від відомого, у пропонованому приладі з інтерфейсом модуля процесора системною шиною з'єднана лише перша частина модуля вводу і/або виводу аналогових або цифрових сигналів, і, крім того, перша та друга частини модуля вводу і/або виводу аналогових або цифрових сигналів електричне відокремлені, наприклад, за допомогою пристрою розв'язки, встановленого між ними. На Фіг.1 зображена блок-схема пропонованого приладу у загальному вигляді, на Фіг.2 представлена блок-схема приладу у разі організації керування нагрівачами газу. Прилад керування технологічними устаткованиями (Фіг.1) містить модуль процесора 1, який забезпечує виконання логічних функцій, зв'язок модулів та зовнішніх приладів керування, контроль, сигналізацію, настроювання та індикацію. Модуль процесора 1 включає з'єднані відповідно мікроконтролер 2, інтерфейс 3 для вводу і виводу цифрових сигналів, блоки живлення (БЖ) 4, алфавітно-цифровий індикатор 5 і клавіатуру керування 6. Відомий прилад містить також, як мінімум, один модуль 7 вводу і/або виводу аналогових або цифрових сигналів (МВВ). Модуль 7 вводу і/або виводу аналогових або цифрових сигналів включає першу частину 8, наприклад, контролер, який з'єднаний з другою частиною 9, наприклад, узгоджуючими елементами давача, з можливістю передачі інформації. Вказана перша частина 8 модуля 7 вводу і/або виводу аналогових або цифрових сигналів з'єднана з інтерфейсом 3 модуля процесора 1 системною шиною 10. Перша 8 і друга 9 частини модуля 7 вводу і/або виводу аналогових або цифрових сигналів електричне відокремлені, наприклад, 4 за допомогою пристрою розв'язки 11, установленого між ними. Склад і кількість модулів 7 вводу і/або виводу аналогових або цифрових сигналів, що використовуються у приладі, визначається призначенням приладу і алгоритмом його функціонування. Перша частина 8 кожного з модулів 7 вводу і/або виводу аналогових або цифрових сигналів зв'язана входом (виходом) з системною шиною 10, а виходом (входом) з'єднана з пристроєм розв’язки 11. Друга частина 9 кожного модуля 7 виходом (входом) підключена до пристрою розв'язки 11, а входом (виходом), наприклад, до зовнішніх елементів давачів (виконавчих пристроїв) відповідно. У залежності від виконуваних задач прилад укомплектований необхідною кількістю ММВ 7, а саме: від 7 до 7х модулів вводу і/або виводу аналогових або цифрови х сигналів. Наприклад, для забезпечення у приладі керування технологічними устаткованиями тільки функції сигналізації (на кресленні не показано) використовується один модуль 7 вводу аналогових сигналів, перша частина якого 8 представляє собою контролер, з одного боку, зв'язаний виходом з системною шиною 10, а з другого боку, входом - з пристроєм розв'язки 11. У цьому випадку, друга частина 9 представляє собою аналого-цифровий перетворювач (АЦП), з одного боку, з'єднаний входом із зовнішніми елементами давачів (наприклад, перетворювачем температура-опір), а з другого боку, ви ходом - з пристроєм розв'язки 11. У випадку організації керування підігрівачами газу з рідинним теплоносієм, що використовуються проти гідратоутворення в системах регулювання газорозподільних пунктів та станцій, у пропонованому приладі (Фіг.2) використовуються, наприклад, МВВ 71...75 , перша частина 8 яких виконана у вигляді контролерів. Модуль вводу аналогових сигналів 71 у ролі другої частини 9 містить схему, призначену для підключення контрольного електрода полум'я (зовнішній елемент іонізаційного давача полум'я) і використовується для передачі у модуль процесора 1 інформації про наявність полум'я пальника. Модуль вводу аналогових сигналів 72 у ролі другої частини 9 містить АЦП, призначений для підключення, наприклад, двох перетворювачів температура-опір (зовнішні елементи двоканального давача температури) і використовується для передачі в модуль процесора 1 інформації про температури. Модуль вводу аналогових сигналів 73 у ролі другої частини 9 містить схему, призначену для підключення потенціометра (зовнішнього елемента давача положення газової заслінки) і використовується для передачі в модуль процесора 1 інформації про положення заслінки. Модуль вводу цифрови х сигналів 74 у ролі другої частини 9 містить схему, призначену для підключення, наприклад, восьми виходів типу "механічний контакт" (зовнішніх елементів давачів аварійних захистів підігрівача) і використовується для передачі в модуль процесора 1 інформації про спрацьовування дискретних давачів. 5 25926 Модуль виводу цифрових сигналів 75 у ролі другої частини 9 містить схему, призначену для підключення, наприклад, шести зовнішніх виконавчих пристроїв (електромагнітних клапанів, що управляють подачею газу, електроприводу плавного керування положенням газової заслінки і т. д.) і використовується для передачі на виконавчі пристрої необхідних керуючих сигналів. Прилад працює таким чином. У ролі перших частин 8 МВВ 7...7х використовуються, наприклад, контролери. При підключенні блоків живлення 4 відбувається первинна ініціалізація мікроконтролера 2 в модулі процесора 1, а також контролерів у частині 8 вузлів 7...7 х (живлення на контролери вузлів 8 поступає через інтерфейс 3 і системну шину 10). В перших частинах 8 модулів 7...7х запускається самодіагностика контролерів і встановлюється інформаційний зв'язок по системній шині 10 між всіма модулями приладу. Далі, наприклад, інформація з давачів, підімкнених до других частин 9 модулів 7...7х, через пристрої розв'язки 11 поступає у відповідні контролери частин 8 модулів 7...7х вводу аналогових або 6 цифрових сигналів, де обробляється і по системній шині 10 подається через інтерфейс 3 в мікроконтролер 2 модуля процесора 1. Під керуванням мікроконтролера 2 відбувається обробка даної інформації. При цьому можливе настроювання за допомогою клавіатури 6 і алфавітно-цифрового індикатора 5 параметрів обробки інформації в контролерах частин 8, і, при необхідності, її індикація індикатором 5. При цьому модулем процесора 1 здійснюється видача інформації і керуючих діянь через інтерфейс 3 на системну шину 10. Інформація і керуючі діяння далі через контролери частин 8 модулів виводу 7...7х аналогових або цифрових сигналів і пристрої розв'язки 11 поступають на другі частини 9 модулів 7...7х, зв'язані з виконавчими пристроями. При цьому у разі діяння на прилад шкідливого зовнішнього впливу, наприклад, електромагнітного, завади, що виникають, не проходять у перші частини 8 МВВ 7...7 х, системну шин у 10 і модуль процесора 1 за рахунок наявності в кожному МВВ пристроїв розв'язки 11, що приводить до надійного функціонування приладу в умовах завад. 7 Комп’ютерна в ерстка Н. Лисенко 25926 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
