Спосіб вражаючого впливу на літальний апарат, що летить

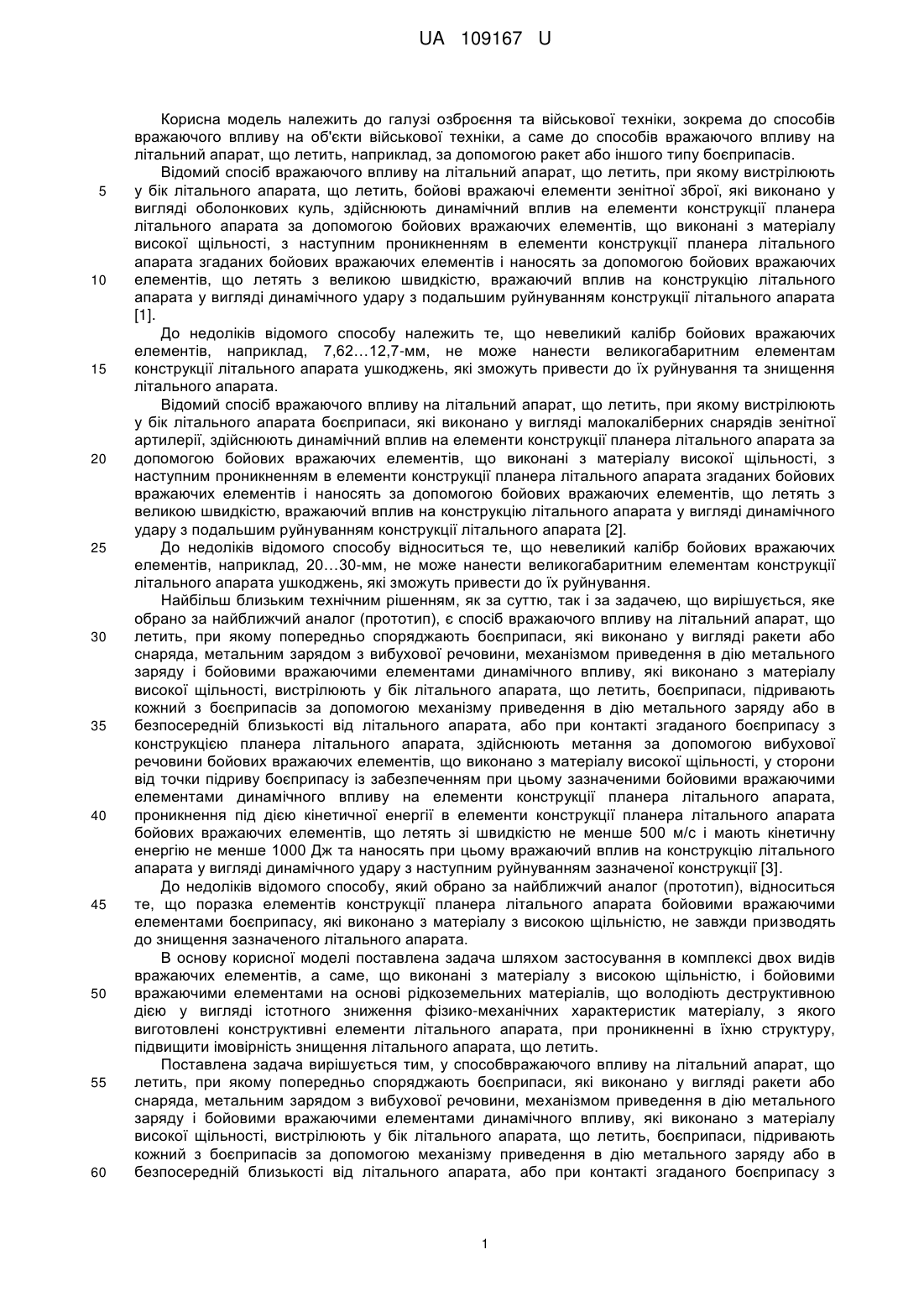

Реферат: Спосіб вражаючого впливу на літальний апарат, що летить, при якому вистрілюють у бік літального апарата боєприпаси, здійснюють динамічний вплив на елементи конструкції планера літального апарата за допомогою бойових вражаючих елементів з наступним проникненням в елементи конструкції планера літального апарата згаданих бойових вражаючих елементів. Боєприпаси додатково споряджають бойовими вражаючими елементами деструктивної дії високої потужності, здійснюють одночасно з динамічним впливом на елементи конструкції планера літального апарата бойових вражаючих елементів, які виконано з матеріалу високої щільності, і деструктивний вплив на матеріал конструкції елементів планера літального апарата бойовими вражаючими елементами деструктивної високої потужності, здійснюють проникнення в структуру матеріалу конструкції літального апарата деструктивного складу бойових вражаючих елементів деструктивної дії високої потужності. UA 109167 U (12) UA 109167 U UA 109167 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі озброєння та військової техніки, зокрема до способів вражаючого впливу на об'єкти військової техніки, а саме до способів вражаючого впливу на літальний апарат, що летить, наприклад, за допомогою ракет або іншого типу боєприпасів. Відомий спосіб вражаючого впливу на літальний апарат, що летить, при якому вистрілюють у бік літального апарата, що летить, бойові вражаючі елементи зенітної зброї, які виконано у вигляді оболонкових куль, здійснюють динамічний вплив на елементи конструкції планера літального апарата за допомогою бойових вражаючих елементів, що виконані з матеріалу високої щільності, з наступним проникненням в елементи конструкції планера літального апарата згаданих бойових вражаючих елементів і наносять за допомогою бойових вражаючих елементів, що летять з великою швидкістю, вражаючий вплив на конструкцію літального апарата у вигляді динамічного удару з подальшим руйнуванням конструкції літального апарата [1]. До недоліків відомого способу належить те, що невеликий калібр бойових вражаючих елементів, наприклад, 7,62…12,7-мм, не може нанести великогабаритним елементам конструкції літального апарата ушкоджень, які зможуть привести до їх руйнування та знищення літального апарата. Відомий спосіб вражаючого впливу на літальний апарат, що летить, при якому вистрілюють у бік літального апарата боєприпаси, які виконано у вигляді малокаліберних снарядів зенітної артилерії, здійснюють динамічний вплив на елементи конструкції планера літального апарата за допомогою бойових вражаючих елементів, що виконані з матеріалу високої щільності, з наступним проникненням в елементи конструкції планера літального апарата згаданих бойових вражаючих елементів і наносять за допомогою бойових вражаючих елементів, що летять з великою швидкістю, вражаючий вплив на конструкцію літального апарата у вигляді динамічного удару з подальшим руйнуванням конструкції літального апарата [2]. До недоліків відомого способу відноситься те, що невеликий калібр бойових вражаючих елементів, наприклад, 20…30-мм, не може нанести великогабаритним елементам конструкції літального апарата ушкоджень, які зможуть привести до їх руйнування. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке обрано за найближчий аналог (прототип), є спосіб вражаючого впливу на літальний апарат, що летить, при якому попередньо споряджають боєприпаси, які виконано у вигляді ракети або снаряда, метальним зарядом з вибухової речовини, механізмом приведення в дію метального заряду і бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, вистрілюють у бік літального апарата, що летить, боєприпаси, підривають кожний з боєприпасів за допомогою механізму приведення в дію метального заряду або в безпосередній близькості від літального апарата, або при контакті згаданого боєприпасу з конструкцією планера літального апарата, здійснюють метання за допомогою вибухової речовини бойових вражаючих елементів, що виконано з матеріалу високої щільності, у сторони від точки підриву боєприпасу із забезпеченням при цьому зазначеними бойовими вражаючими елементами динамічного впливу на елементи конструкції планера літального апарата, проникнення під дією кінетичної енергії в елементи конструкції планера літального апарата бойових вражаючих елементів, що летять зі швидкістю не менше 500 м/с і мають кінетичну енергію не менше 1000 Дж та наносять при цьому вражаючий вплив на конструкцію літального апарата у вигляді динамічного удару з наступним руйнуванням зазначеної конструкції [3]. До недоліків відомого способу, який обрано за найближчий аналог (прототип), відноситься те, що поразка елементів конструкції планера літального апарата бойовими вражаючими елементами боєприпасу, які виконано з матеріалу з високою щільністю, не завжди призводять до знищення зазначеного літального апарата. В основу корисної моделі поставлена задача шляхом застосування в комплексі двох видів вражаючих елементів, а саме, що виконані з матеріалу з високою щільністю, і бойовими вражаючими елементами на основі рідкоземельних матеріалів, що володіють деструктивною дією у вигляді істотного зниження фізико-механічних характеристик матеріалу, з якого виготовлені конструктивні елементи літального апарата, при проникненні в їхню структуру, підвищити імовірність знищення літального апарата, що летить. Поставлена задача вирішується тим, у способвражаючого впливу на літальний апарат, що летить, при якому попередньо споряджають боєприпаси, які виконано у вигляді ракети або снаряда, метальним зарядом з вибухової речовини, механізмом приведення в дію метального заряду і бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, вистрілюють у бік літального апарата, що летить, боєприпаси, підривають кожний з боєприпасів за допомогою механізму приведення в дію метального заряду або в безпосередній близькості від літального апарата, або при контакті згаданого боєприпасу з 1 UA 109167 U 5 10 15 20 25 30 35 40 45 50 55 60 конструкцією планера літального апарата, здійснюють метання за допомогою вибухової речовини бойових вражаючих елементів, що виконано з матеріалу високої щільності, у сторони від точки підриву боєприпасу із забезпеченням при цьому зазначеними бойовими вражаючими елементами динамічного впливу на елементи конструкції планера літального апарата, проникнення під дією кінетичної енергії в елементи конструкції планера літального апарата бойових вражаючих елементів, що летять зі швидкістю не менше 500 м/с і мають кінетичну енергію не менше 1000 Дж та наносять при цьому вражаючий вплив на конструкцію літального апарата у вигляді динамічного удару з наступним руйнуванням зазначеної конструкції, згідно з корисною моделлю, після спорядження боєприпасів бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, згадані боєприпаси додатково споряджають бойовими вражаючими елементами деструктивної дії високої потужності, при метанні за допомогою вибухової речовини бойових вражаючих елементів у сторони від точки підриву боєприпасу, здійснюють одночасне метання у бік літального апарата бойових вражаючих елементів обох типів, здійснюють одночасно з динамічним впливом на елементи конструкції планера літального апарата бойових вражаючих елементів, які виконано з матеріалу високої щільності, і деструктивний вплив на матеріал конструкції елементів планера літального апарата бойовими вражаючими елементами деструктивної дії високої потужності, здійснюють одночасно з проникненням у конструкцію елементів планера бойових вражаючих елементів, які виконано з матеріалу високої щільності, проникнення в структуру матеріалу конструкції літального апарата деструктивного складу бойових вражаючих елементів деструктивної дії високої потужності, а вражаючий вплив на конструкцію літального апарата наносять одночасно як у вигляді динамічного удару по конструктивних елементах літального апарата з наступним руйнуванням зазначеної конструкції за допомогою бойових вражаючих елементів, що летять з великою швидкістю, так і руйнування матеріалу конструктивних елементів літального апарата за допомогою деструктивного складу, з якого виконано бойові вражаючі елементи деструктивної дії високої потужності, у вигляді зниження на молекулярному рівні фізико-механічних характеристик матеріалу, з якого виконано згадані конструктивні елементи літального апарата. Суть корисної моделі полягає і в тому, що у бік літального апарата, що летить, вистрілюють як одиночним боєприпасом, або серією, з кількістю боєприпасів в серії не менше двох. Рішення технічної задачі в способі вражаючого впливу на літальний апарат, що летить, дійсно можливе тому, що: - шляхом спорядження боєприпасу додатково бойовими вражаючими елементами деструктивної дії високої потужності забезпечується зниження на молекулярному рівні фізикомеханічних характеристик матеріалу, з якого виконано конструктивні елементи літального апарата, при попаданні на них зазначених бойових вражаючих елементів (вражаюча дія яких заснована на принципі впливу на матеріали конструкції літального апарата деструктивним складом із суміші рідкоземельних матеріалів (4-компонентної суміші In, Ga, Sn і Zn) евтектичної концентрації із фракцією з інших сполук); - шляхом здійснення водночас метання бойових вражаючих елементів обох типів у бік літального апарата, забезпечується підвищення щільності нанесення уражень на одиницю поверхні конструктивного елемента літального апарата; - шляхом здійснення одночасно з динамічним впливом на елементи конструкції планера літального апарата бойових вражаючих елементів, які виконано з матеріалу високої щільності, і деструктивного вплив на матеріал конструкції елементів планера літального апарата бойовими вражаючими елементами деструктивної дії високої потужності забезпечується підвищення коефіцієнту ураження поверхні конструктивного елемента літального апарата; - шляхом здійснення одночасно з проникненням у конструкцію елементів планера бойових вражаючих елементів, що виконані з матеріалу високої щільності, проникнення в структуру матеріалу конструкції деструктивного складу бойових вражаючих елементів деструктивної дії високої потужності забезпечується підвищення вірогідності руйнування конструктивного елемента літального апарата (динамічного руйнування конструкції та зниження при цьому на молекулярному рівні фізико-механічних характеристик матеріалу, з якого виконано конструктивні елементи літального апарата, у вигляді зниження фізико-механічних характеристик матеріалу, з якого виконані згадані конструктивні елементи літального апарата, в які влучено бойовими вражаючими елементами); - шляхом вистрілювання у бік літального апарата серією боєприпасів з кількістю боєприпасів в серії не менше двох, забезпечують підвищення кількості влучень у конструкцію бойовими вражаючими елементами (обох зазначених вище типів). Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що спосіб вражаючого впливу на літальний апарат, що летить, який заявляється, відрізняється тим, 2 UA 109167 U 5 10 15 20 25 30 35 40 45 50 55 60 що після спорядження боєприпасів бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, згадані боєприпаси додатково споряджають бойовими вражаючими елементами деструктивної дії високої потужності, при метанні за допомогою вибухової речовини бойових вражаючих елементів у сторони від точки підриву боєприпасу, здійснюють одночасне метання у бік літального апарата бойових вражаючих елементів обох типів, здійснюють одночасно з динамічним впливом на елементи конструкції планера літального апарата бойових вражаючих елементів, які виконано з матеріалу високої щільності, і деструктивний вплив на матеріал конструкції елементів планера літального апарата бойовими вражаючими елементами деструктивної дії високої потужності, здійснюють одночасно з проникненням у конструкцію елементів планера бойових вражаючих елементів, які виконано з матеріалу високої щільності, проникнення в структуру матеріалу конструкції літального апарата деструктивного складу бойових вражаючих елементів деструктивної дії високої потужності, вражаючий вплив на конструкцію літального апарата наносять одночасно як у вигляді динамічного удару по конструктивних елементах літального апарата з наступним руйнуванням зазначеної конструкції за допомогою бойових вражаючих елементів, що летять з великою швидкістю, так і руйнування матеріалу конструктивних елементів літального апарата за допомогою деструктивного складу, з якого виконано бойові вражаючі елементи деструктивної дії високої потужності, у вигляді зниження на молекулярному рівні фізико-механічних характеристик матеріалу, з якого виконано згадані конструктивні елементи літального апарата, у бік літального апарата, що летить, вистрілюють як одиночним боєприпасом, або серією, з кількістю боєприпасів в серії не менше двох. Таким чином, спосіб вражаючого впливу на літальний апарат, що летить, який заявляється, відповідає критерію корисної моделі "новизна". Суть способу вражаючого впливу на літальний апарат, що летить, який заявляється, полягає в наступному. Попередньо споряджають боєприпаси, які виконано у вигляді ракети або снаряда, метальним зарядом з вибухової речовини, механізмом приведення в дію метального заряду і бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, наприклад, зі сталі. При цьому боєприпаси додатково споряджають бойовими вражаючими елементами деструктивної дії високої потужності (вражаюча дія яких заснована на принципі впливу на матеріали конструкції літального апарата деструктивним складом із суміші рідкоземельних матеріалів (4-компонентної суміші In, Ga, Sn і Zn) евтектичної концентрації із фракцією з інших сполук). У бойовій обстановці вистрілюють боєприпаси (що споряджені бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, і бойовими вражаючими елементами деструктивної дії високої потужності) у бік літального апарата, що летить, при цьому у бік літального апарата, що летить, вистрілюють як одиночним боєприпасом, або серією, з кількістю боєприпасів в серії не менше двох. Далі підривають боєприпаси за допомогою механізму приведення в дію метального заряду або в безпосередній близькості від літального апарата (що летить), або при контакті згаданих боєприпасів з конструкцією планера літального апарата (що летить). При підриві боєприпасів здійснюють метання за допомогою вибухової речовини (метального заряду) бойових вражаючих елементів динамічного впливу, що виконані з матеріалу високої щільності, і бойових вражаючих елементів деструктивної дії високої потужності, у сторони від точки підриву боєприпасу (зі швидкістю не менше 500 м/с і з кінетичною енергією не менше 1000 Дж). При контакті бойових вражаючих елементів обох типів з поверхнею елементів конструкції планера літального апарата (що летить) відбувається динамічний вплив ними на елементи конструкції планера літального апарата, з наступним проникненням в елементи конструкції планера літального апарата згаданих бойових вражаючих елементів (з утворенням вражаючими елементами динамічного впливу, що виконані з матеріалу високої щільності, бойових ушкоджень типу пробоїн та виривів тіла конструктивного елемента). Одночасно з динамічним впливом на елементи конструкції планера літального апарата (що летить) за допомогою бойових вражаючих елементів, що виконані з матеріалу високої щільності, здійснюють і деструктивний вплив на матеріал конструкції елементів планера літального апарата бойовими вражаючими елементами деструктивної дії високої потужності. У цьому випадку проводять одночасно з проникненням у конструкцію елементів планера літального апарата бойових вражаючих елементів, що виконані з матеріалу високої щільності, проникнення в структуру матеріалу елементів планера літального апарата деструктивного складу бойових вражаючих елементів деструктивної дії високої потужності. При такій дії відбувається руйнуванні матеріалу конструктивного елемента планера літального апарата на 3 UA 109167 U 5 10 15 20 25 30 35 40 45 50 55 молекулярному рівні. За фізичною суттю відбувається зниження фізико-механічних характеристик матеріалу, з якого виконані згадані конструктивні елементи літального апарата, при впливі на нього деструктивним складом із суміші рідкоземельних матеріалів (4компонентної суміші In, Ga, Sn і Zn) евтектичної концентрації, що приведе до наступного руйнування матеріалу на молекулярному рівні при додатку аеродинамічних навантажень, у випадку, якщо літальний апарат не був знищений шляхом впливу бойових вражаючих елементів, що виконані з матеріалу з високою щільністю. Як наслідок бойового застосування боєприпасів, що споряджені бойовими вражаючими елементами динамічного впливу (які виконано з матеріалу високої щільності) і бойовими вражаючими елементами деструктивної дії високої потужності, наносять вражаючий вплив по конструкції літального апарата одночасно як у вигляді динамічного удару по конструктивних елементах літального апарата за допомогою бойових вражаючих елементів динамічного впливу, що летять з великою швидкістю і мають велику кінетичну енергію (необхідну для руйнування), так і деструктивного руйнування матеріалу конструкції літального апарата за допомогою деструктивного складу, з якого виконані бойові вражаючі елементи деструктивної дії високої потужності, у вигляді зниження фізико-механічних характеристик матеріалу (на молекулярному рівні), з якого виконані згадані конструктивні елементи літального апарата. При цьому, зниження фізико-механічних характеристик матеріалу, з якого виконані згадані конструктивні елементи літального апарата, призведе до підвищення ефективності знищення літального апарата при наступному руйнуванні матеріалу на молекулярному рівні при додатку аеродинамічних навантажень, у випадку, якщо літальний апарат не був знищений шляхом впливу бойових вражаючих елементів, що виконані з матеріалу з високою щільністю, на елементи конструкції планера літального апарата. Таким чином шляхом застосування в комплексі двох видів вражаючих елементів (якими споряджено боєприпаси), а саме, що виконані з матеріалу з високою щільністю, і бойовими вражаючими елементами на основі рідкоземельних матеріалів (які виконано на основі 4компонентної суміші In, Ga, Sn і Zn евтектичної концентрації із фракцією з інших сполук, що володіють деструктивною дією у вигляді істотного зниження фізико-механічних характеристик матеріалу, з якого виготовлені конструктивні елементи літального апарата), при проникненні в структуру зазначених конструктивних елементів літального апарата, що летить, забезпечують підвищення імовірності знищення зазначеного літального апарата. Підвищення ефективності застосування способу вражаючого впливу на літальний апарат, що летить, у порівнянні з прототипом, досягається за рахунок одночасного застосування в боєприпасах двох типів бойових вражаючих елементів - бойових вражаючих елементів, що виконані з матеріалу з високою щільністю, і бойових вражаючих елементів деструктивної дії високої потужності, вражаюча дія яких заснована на принципі впливу на матеріали конструкції літального апарата деструктивним складом із суміші рідкоземельних матеріалів (4-компонентної суміші In, Ga, Sn і Zn) евтектичної концентрації із фракцією з інших сполук. Підвищення ефективності застосування способу вражаючого впливу на літальний апарат, що летить, у порівнянні з прототипом, досягається й за рахунок зниження фізико-механічних характеристик матеріалу, з якого виконані згадані конструктивні елементи літального апарата, при впливі на нього деструктивним складом із суміші рідкоземельних матеріалів (4-компонентної суміші In, Ga, Sn і Zn) евтектичної концентрації, що приведе до наступного руйнування матеріалу на молекулярному рівні при додатку аеродинамічних навантажень, у випадку, якщо літальний апарат не був знищений шляхом впливу бойових вражаючих елементів, що виконані з матеріалу з високою щільністю. Джерела інформації: 1. Клюев А.И. "Боеприпасы артиллерии" Учебник. Военная артиллерийская командная академия. Ленинград, 1959, стр. 130-135, п. 2. Гранаты зенитной артиллерии. - аналог. 2. Ю.А. Андерсен, А.И. Дрожжин, П.М. Лозик "Противовоздушная оборона сухопутних войск". Под общей редакцией генерал-полковника артиллерии П.Г. Шевченко. Ордена Трудового Красного Знамени издательство Министерства обороны СССР, М., 1979, стр. 260269 "Зенитные артиллерийские комплексы (ЗАК)" - аналог. 3. Временное наставление войскам противовоздушной обороны сухопутных войск. Зенитная артиллерийская батарея, взвод, установка ЗСУ-23-4. Ордена Трудового Красного Знамени издательство Министерства обороны СССР, М., 1968, - С. 71-72 - прототип. 4 UA 109167 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Спосіб вражаючого впливу на літальний апарат, що летить, при якому попередньо споряджають боєприпаси, які виконано у вигляді ракети або снаряда, метальним зарядом з вибухової речовини, механізмом приведення в дію метального заряду і бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, вистрілюють у бік літального апарата, що летить, боєприпаси, підривають кожний з боєприпасів за допомогою механізму приведення в дію метального заряду або в безпосередній близькості від літального апарата, або при контакті згаданого боєприпасу з конструкцією планера літального апарата, здійснюють метання за допомогою вибухової речовини бойових вражаючих елементів, що виконано з матеріалу високої щільності, у сторони від точки підриву боєприпасу із забезпеченням при цьому зазначеними бойовими вражаючими елементами динамічного впливу на елементи конструкції планера літального апарата, проникнення під дією кінетичної енергії в елементи конструкції планера літального апарата бойових вражаючих елементів, що летять зі швидкістю не менше 500 м/с і мають кінетичну енергію не менше 1000 Дж та наносять при цьому вражаючий вплив на конструкцію літального апарата у вигляді динамічного удару з наступним руйнуванням зазначеної конструкції, який відрізняється тим, що після спорядження боєприпасів бойовими вражаючими елементами динамічного впливу, які виконано з матеріалу високої щільності, згадані боєприпаси додатково споряджають бойовими вражаючими елементами деструктивної дії високої потужності, при метанні за допомогою вибухової речовини бойових вражаючих елементів у сторони від точки підриву боєприпасу, здійснюють одночасне метання у бік літального апарата бойових вражаючих елементів обох типів, здійснюють одночасно з динамічним впливом на елементи конструкції планера літального апарата бойових вражаючих елементів, які виконано з матеріалу високої щільності, і деструктивний вплив на матеріал конструкції елементів планера літального апарата бойовими вражаючими елементами деструктивної дії високої потужності, здійснюють одночасно з проникненням у конструкцію елементів планера бойових вражаючих елементів, які виконано з матеріалу високої щільності, проникнення в структуру матеріалу конструкції літального апарата деструктивного складу бойових вражаючих елементів деструктивної дії високої потужності, а вражаючий вплив на конструкцію літального апарата наносять одночасно як у вигляді динамічного удару по конструктивних елементах літального апарата з наступним руйнуванням зазначеної конструкції за допомогою бойових вражаючих елементів, що летять з великою швидкістю, так і руйнування матеріалу конструктивних елементів літального апарата за допомогою деструктивного складу, з якого виконано бойові вражаючі елементи деструктивної дії високої потужності, у вигляді зниження на молекулярному рівні фізико-механічних характеристик матеріалу, з якого виконано згадані конструктивні елементи літального апарата. 2. Спосіб за п. 1, який відрізняється тим, що у бік літального апарата, що летить, вистрілюють як одиночним боєприпасом, або серією, з кількістю боєприпасів в серії не менше двох. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
