Пальовий фундамент

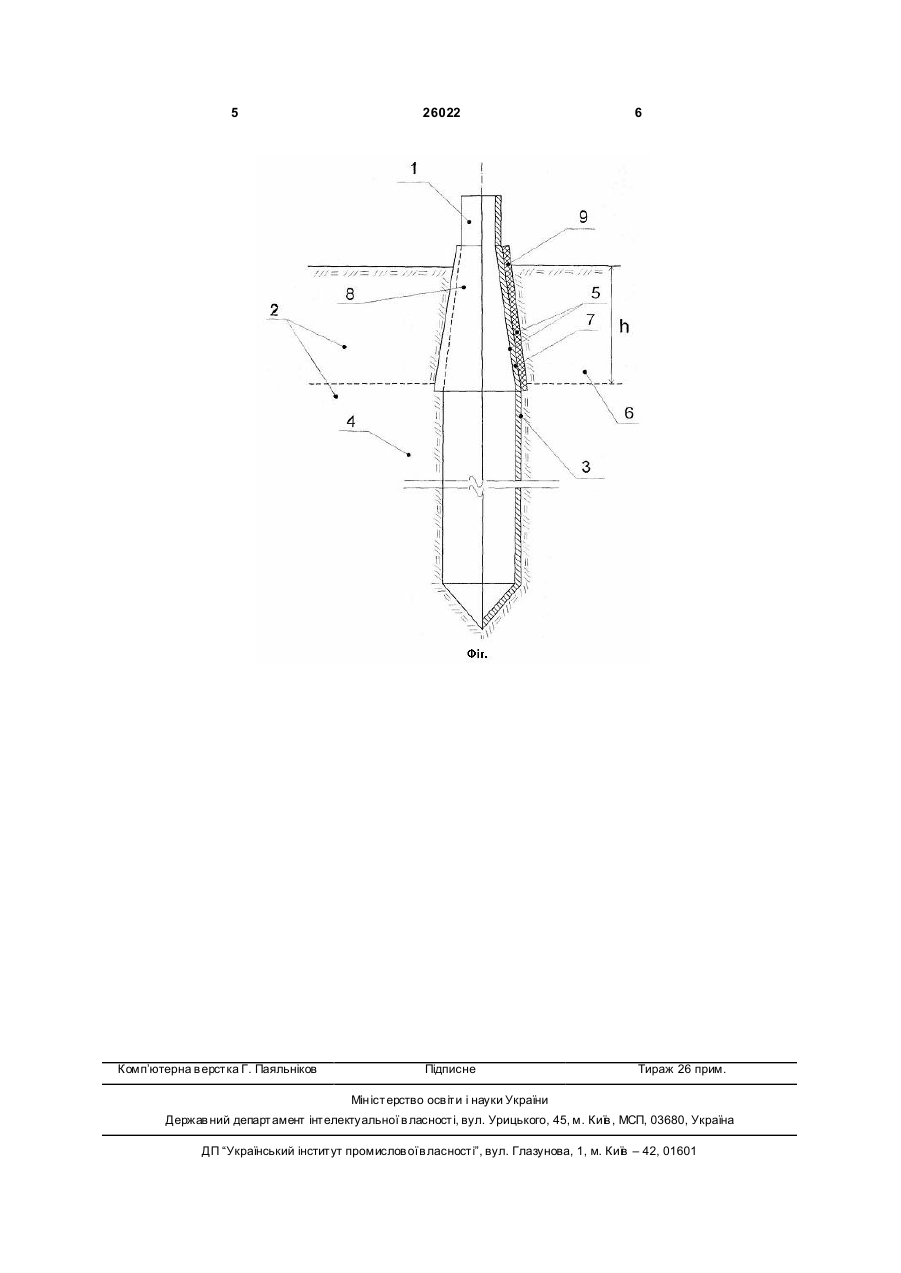

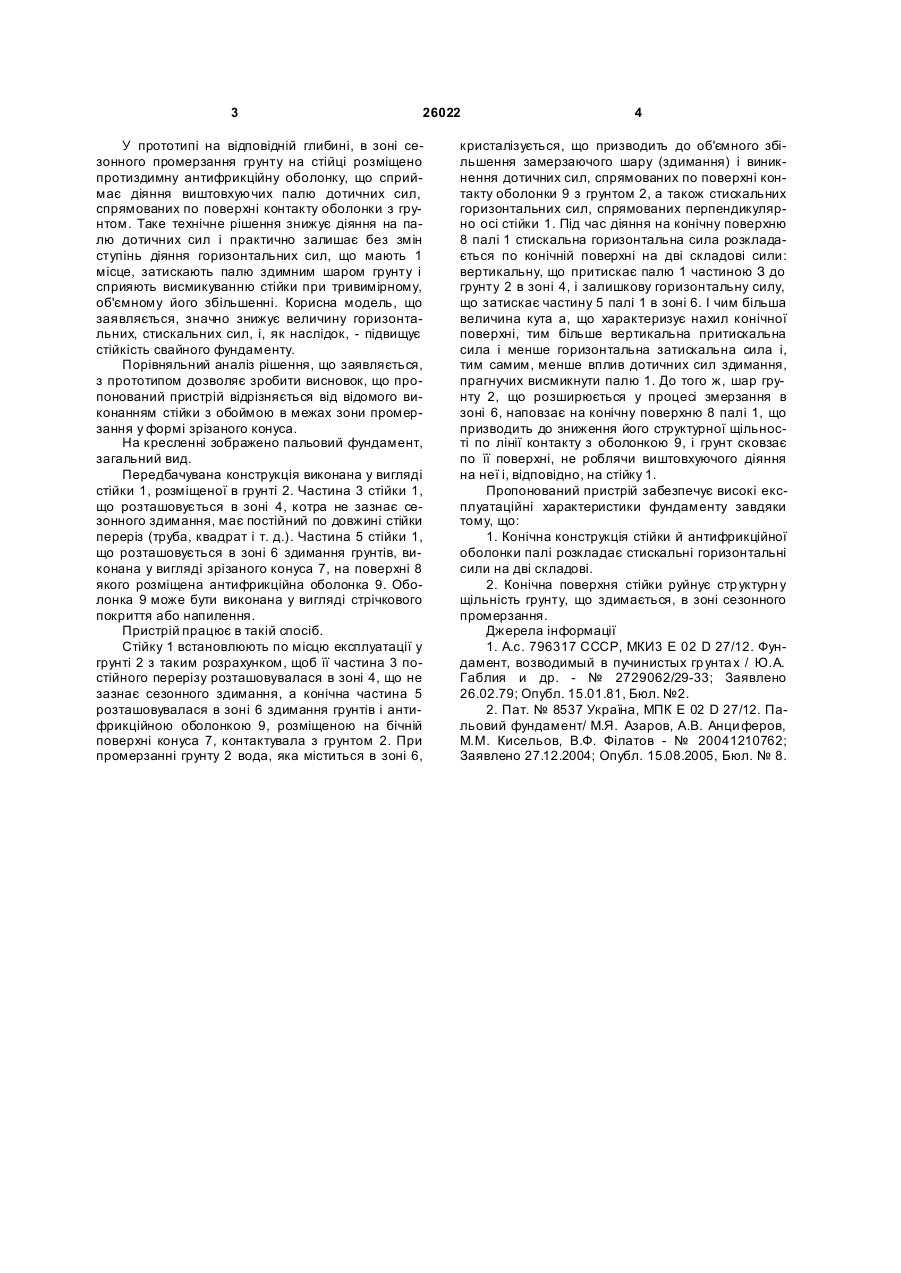

Пальовий фундамент, який зводиться у здимних ґрунтах, що включає стійку з протиздимною обоймою, виконаною у вигляді антифрикційної оболонки, розміщеної на стійці в зоні, що відповідає глибині сезонного промерзання ґрунту, який відрізняє ться тим, що стійку з обоймою в межах зони промерзання виконано у формі зрізаного конуса. (19) (21) u200705538 (22) 21.05.2007 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Селяков Борис Ігнатович, Тіркель Михайло Годелєвич, Філатов Валерій Федорович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ГІРНИЧОЇ ГЕО 3 26022 У прототипі на відповідній глибині, в зоні сезонного промерзання грунту на стійці розміщено протиздимну антифрикційну оболонку, що сприймає діяння виштовхуючих палю дотичних сил, спрямованих по поверхні контакту оболонки з грунтом. Таке технічне рішення знижує діяння на палю дотичних сил і практично залишає без змін ступінь діяння горизонтальних сил, що мають 1 місце, затискають палю здимним шаром грунту і сприяють висмикуванню стійки при тривимірному, об'ємному його збільшенні. Корисна модель, що заявляється, значно знижує величину горизонтальних, стискальних сил, і, як наслідок, - підвищує стійкість свайного фундаменту. Порівняльний аналіз рішення, що заявляється, з прототипом дозволяє зробити висновок, що пропонований пристрій відрізняється від відомого виконанням стійки з обоймою в межах зони промерзання у формі зрізаного конуса. На кресленні зображено пальовий фундамент, загальний вид. Передбачувана конструкція виконана у вигляді стійки 1, розміщеної в грунті 2. Частина 3 стійки 1, що розташовується в зоні 4, котра не зазнає сезонного здимання, має постійний по довжині стійки переріз (труба, квадрат і т. д.). Частина 5 стійки 1, що розташовується в зоні 6 здимання грунтів, виконана у вигляді зрізаного конуса 7, на поверхні 8 якого розміщена антифрикційна оболонка 9. Оболонка 9 може бути виконана у вигляді стрічкового покриття або напилення. Пристрій працює в такій спосіб. Стійку 1 встановлюють по місцю експлуатації у грунті 2 з таким розрахунком, щоб її частина 3 постійного перерізу розташовувалася в зоні 4, що не зазнає сезонного здимання, а конічна частина 5 розташовувалася в зоні 6 здимання грунтів і антифрикційною оболонкою 9, розміщеною на бічній поверхні конуса 7, контактувала з грунтом 2. При промерзанні грунту 2 вода, яка міститься в зоні 6, 4 кристалізується, що призводить до об'ємного збільшення замерзаючого шару (здимання) і виникнення дотичних сил, спрямованих по поверхні контакту оболонки 9 з грунтом 2, а також стискальних горизонтальних сил, спрямованих перпендикулярно осі стійки 1. Під час діяння на конічну поверхню 8 палі 1 стискальна горизонтальна сила розкладається по конічній поверхні на дві складові сили: вертикальну, що притискає палю 1 частиною З до грунту 2 в зоні 4, і залишкову горизонтальну силу, що затискає частину 5 палі 1 в зоні 6. І чим більша величина кута а, що характеризує нахил конічної поверхні, тим більше вертикальна притискальна сила і менше горизонтальна затискальна сила і, тим самим, менше вплив дотичних сил здимання, прагнучих висмикнути палю 1. До того ж, шар грунту 2, що розширюється у процесі змерзання в зоні 6, наповзає на конічну поверхню 8 палі 1, що призводить до зниження його структурної щільності по лінії контакту з оболонкою 9, і грунт сковзає по її поверхні, не роблячи виштовхуючого діяння на неї і, відповідно, на стійку 1. Пропонований пристрій забезпечує високі експлуатаційні характеристики фундаменту завдяки тому, що: 1. Конічна конструкція стійки й антифрикційної оболонки палі розкладає стискальні горизонтальні сили на дві складові. 2. Конічна поверхня стійки руйнує стр уктурн у щільність грунту, що здимається, в зоні сезонного промерзання. Джерела інформації 1. А.с. 796317 СССР, МКИ3 Е 02 D 27/12. Фундамент, возводимый в пучинистых гр унта х / Ю.А. Габлия и др. - № 2729062/29-33; Заявлено 26.02.79; Опубл. 15.01.81, Бюл. №2. 2. Пат. № 8537 Україна, МПК Е 02 D 27/12. Пальовий фундамент/ М.Я. Азаров, А.В. Анциферов, М.М. Кисельов, В.Ф. Філатов - № 20041210762; Заявлено 27.12.2004; Опубл. 15.08.2005, Бюл. № 8. 5 Комп’ютерна в ерстка Г. Паяльніков 26022 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
