Футляр дихального апарата

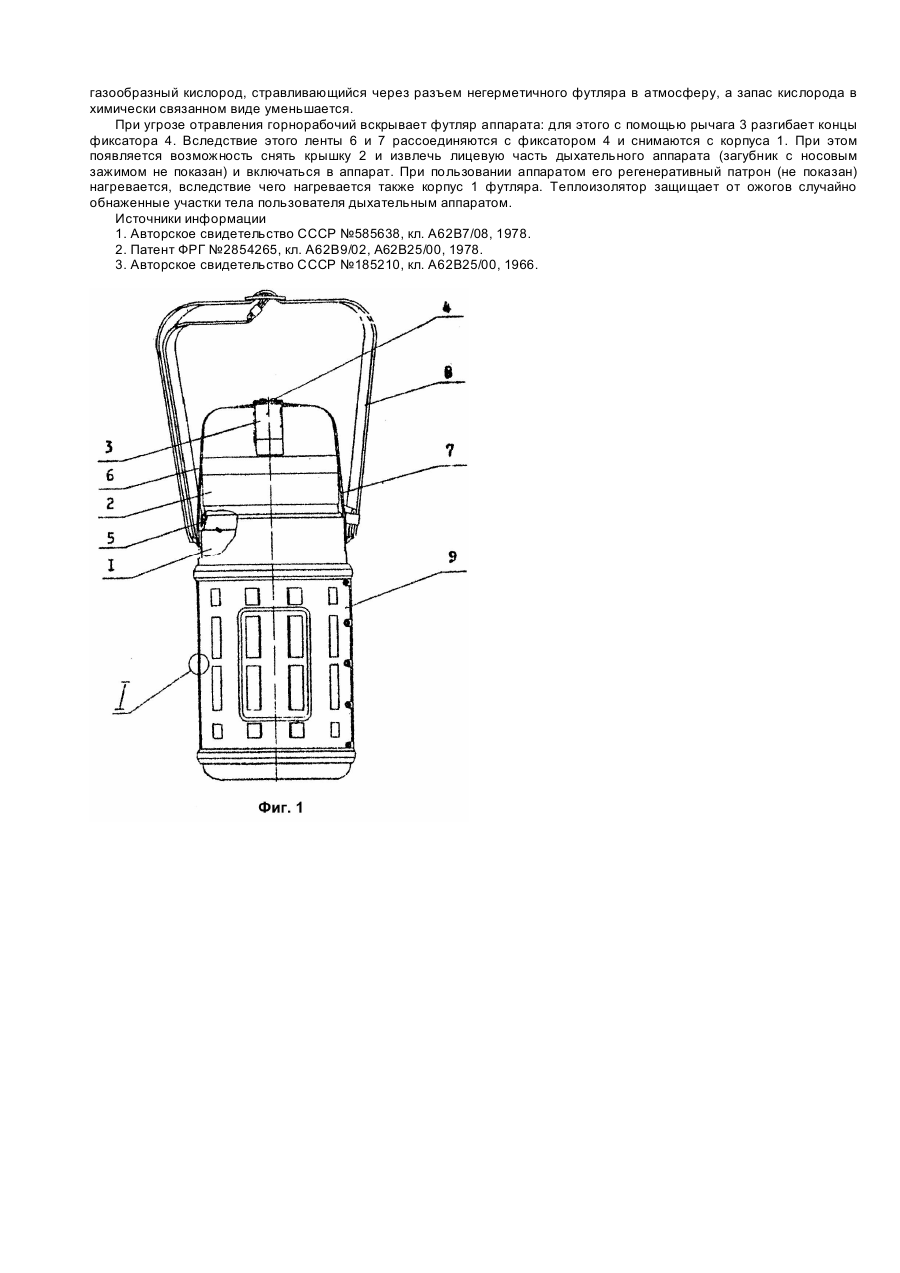

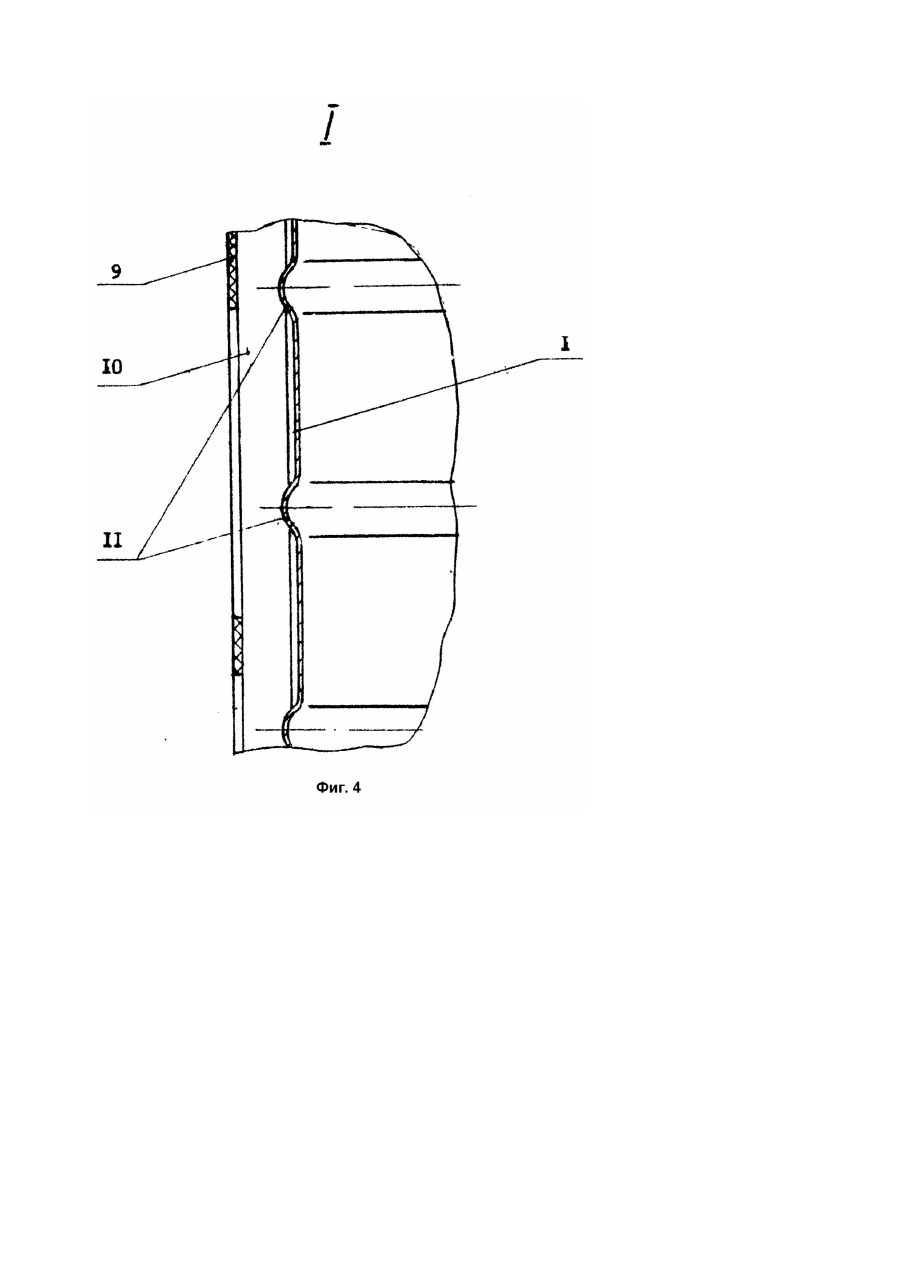

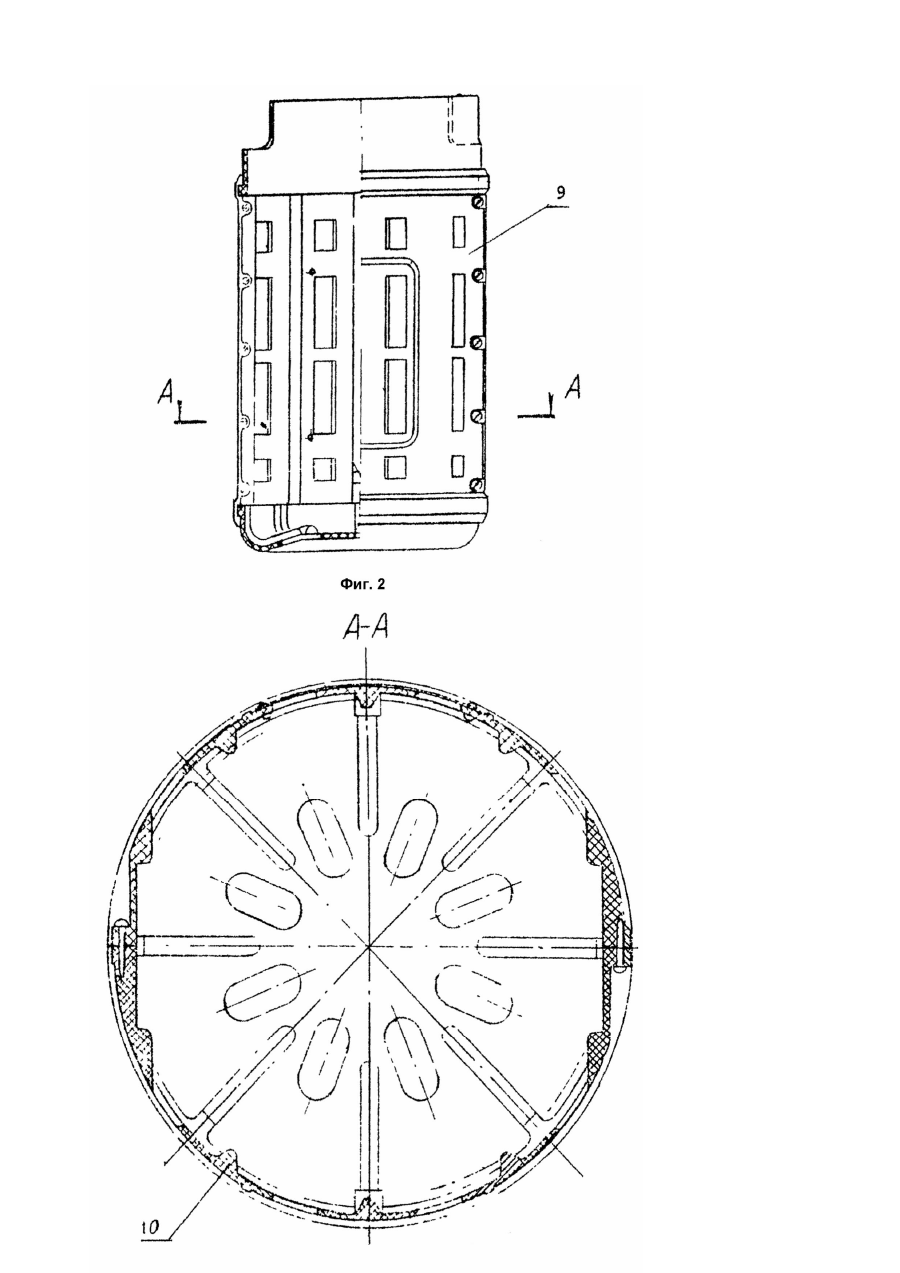

Изобретение относится к устройствам для хранения дыхательных аппаратов, в частности изолирующих самоспасателей с химически связанным кислородом, применяемых в горнодобывающих отраслях промышленности. Оно может быть использовано в химической и других отраслях промышленности, где требуются устройства для хранения в соответствии готовности к применению дыхательных аппаратов, предназначенных для защиты органов дыхания человека в неблагоприятных условиях, связанных с образованием непригодной для дыхания атмосферы. Известен шахтный изолирующий самоспасатель с химически связанным кислородом, содержащий футляр с приспособлением для ношения (поясным ремнем), регенеративный патрон с лицевой частью в виде загубника с носовым зажимом, подбородника и оголовья. К регенеративному патрону присоединен дыхательный мешок и теплоизолятор. При применении самоспасатель извлекается из футляра [1]. Известен самоспасатель Auer SSR 120 (ФРГ) с химически связанным кислородом, который при применении также извлекается из футляра. Регенеративный патрон этого аппарата снабжен защитным футляром в виде сумки с приспособлениями для ношения (плечевой и поясной ремни). Сумка изготовлена из теплоизоляционного материала (войлока) и выполнена с перфорацией [2]. Наличие теплоизоляторов на регенеративных патронах указанных дыхательных аппаратов предотвращает ожоги участков тела пользователя аппаратом. Недостатком этих аппаратов является то, что требуется наличие двух комплектов приспособлений для ношения: на футляре и на аппарате, поскольку они извлекаются из футляров при применении. Этого недостатка не имеет самоспасатель ШСС-1 с химически связанным кислородом, содержащий регенеративный патрон с пусковым устройством, к патрубкам которого присоединен дыхательный мешок с избыточным клапаном и лицевая часть в виде загубника с носовым зажимом. Регенеративный патрон установлен в футляре с зазором относительно его стенок на резиновых амортизаторах и при применении аппарата по назначению не извлекается из него. Футляр этого дыхательного аппарата [3], содержит корпус с плечевым ремнем, крышку с шарнирно закрепленным рычагом, приспособление для ношения, герметизирующее эластичное уплотнение, запорное устройство и пломбу. Отсутствие непосредственного контакта между патроном и корпусом и наличие воздушного зазора предотвращает чрезмерный перегрев корпуса при использовании самоспасателя. Корпус охлаждается вследствие теплоизлучения в окружающее пространство. Чем ниже температура воздуха, тем эффективнее охлаждается корпус. Так, на поверхности регенеративного патрона температура достигает 150 - 180°C, на поверхности корпуса - до 60°C при температуре окружающего воздуха 25°C. Однако, если температура окружающего воздуха повышается до 35 - 40°C, температура на поверхности корпуса самоспасателя составляет 60 - 75°C. В этом случае уже требуется защита тела пользователя самоспасателем от теплового воздействия корпуса. Это является недостатком указанного устройства. На основании изложенного следует, что задачей, на решение которой направлено заявляемое изобретение, является устранение указанного недостатка, т.е. улучшение эксплуатационной характеристики за счет снижения температуры на поверхности футляра дыхательного аппарата при его использовании. Решение этой задачи достигается тем, что футляр дыхательного аппарата, содержащий корпус, крышку с шарнирно закрепленным рычагом, герметизирующее эластичное уплотнение, запорное устройство в виде двух лент с отверстиями на концах стянутых двумя концами фиксаторов, согласно изобретению, его корпус снабжен защитной оболочкой (теплоизолятором) с элементами крепления, выполненной из нетеплопроводного материала в виде перфорированного стакана с ребрами внутри, при этом размеры отверстий перфорации не превышают размеры фаланги пальца руки, а ребра выполнены трапецеидального сечения и размещены меньшим основанием в сторону корпуса; тем, что элементы крепления оболочки выполнены в виде чередующихся кольцевых зигов на поверхности корпуса и соответствующих им пазов на торцах ребер; а также тем, что защитная оболочка выполнена из пластмассы с антистатическими свойствами, например, акрилонитрилбутадиенстирольного пластика. Такое выполнение футляра дыхательного аппарата отличается улучшенной эксплуатационной характеристикой, т.к. исключает ожоги незащищенных поверхностей тела пользователя самоспасателей. Это объясняется следующим образом: размещение на корпусе футляра защитной оболочки (теплоизолятора) исключает непосредственный контакт нагретого корпуса и незащищенных участков тела человека, пользующегося дыхательным аппаратом; выполнение оболочек в виде перфорированного стакана с ребрами улучшает условия охлаждения корпуса, т.к. в пространстве между ребрами возникают конвекционные потоки воздуха, отводящие тепло. Отверстия в стакане должны быть выполнены такого диаметра, чтобы исключалась возможность преднамеренного касания пальцами нагретого корпуса; выполнение элементов крепления теплоизолятора в виде зигов на корпусе и пазов на торцах ребер исключает случайную потерю оболочки при ежедневном ношении дыхательного аппарата в шахте и при пользовании им; выполнение оболочки из нетеплопроводящего материала с антистатическими свойствами исключает теплопередачу от поверхности корпуса к поверхности теплоизолятора при пользовании дыхательным аппаратом, а также накопление на нем статического электричества. На фиг.1 показан футляр дыхательного аппарата; на фиг.2 - защитная оболочка футляра; на фиг.3 - сечение А - А фиг.2; на фиг.4 - место I на фиг.1. Футляр дыхательного аппарата (фиг.1, 2, 3, 4) содержит корпус 1, крышку 2 с шарнирно закрепленным рычагом 3 и фиксатором 4, эластичное (резиновое) уплотнение (кольцо) 5, стяжные ленты 6 и 7, плечевой ремень 8 и защитную оболочку (теплоизолятор) 9. При установленных и зафиксированных стяжках 6 и 7 уплотнение 5 находится в сжатом состоянии, что обеспечивает герметизацию футляра. Оболочка 9 изготовлена из пластика АБС в виде перфорированного стакана с радиальными ребрами 10 внутри. Диаметр отверстий в теплоизоляторе не должен быть более 8 - 10мм. Ребра 10 выполнены трапецеидального сечения и размещены так, что меньшим основанием контактируют с корпусом. Такое размещение ребер предотвращает передачу тепла к наружной поверхности теплоизолятора. На корпусе 1 выполнены чередующиеся кольцевые зиги 11, а на торцах ребер 10 - соответствующие им пазы. В футляре хранится до использования по назначению дыхательный аппарат (самоспасатель) преимущественно с химически связанным кислородом. Для таких дыхательных аппаратов наличие герметичного футляра является обязательным условием сохранения его основного параметра - времени защитного действия - в течение всего назначенного срока службы. При негерметичном футляре влага из атмосферы горных выработок проникает внутрь футляра и разлагает гигроскопичное кислородсодержащее вещество регенеративного патрона. При этом выделяется газообразный кислород, стравливающийся через разъем негерметичного футляра в атмосферу, а запас кислорода в химически связанном виде уменьшается. При угрозе отравления горнорабочий вскрывает футляр аппарата: для этого с помощью рычага 3 разгибает концы фиксатора 4. Вследствие этого ленты 6 и 7 рассоединяются с фиксатором 4 и снимаются с корпуса 1. При этом появляется возможность снять крышку 2 и извлечь лицевую часть дыхательного аппарата (загубник с носовым зажимом не показан) и включаться в аппарат. При пользовании аппаратом его регенеративный патрон (не показан) нагревается, вследствие чего нагревается также корпус 1 футляра. Теплоизолятор защищает от ожогов случайно обнаженные участки тела пользователя дыхательным аппаратом. Источники информации 1. Авторское свидетельство СССР №585638, кл. A62B7/08, 1978. 2. Патент ФРГ №2854265, кл. A62B9/02, A62B25/00, 1978. 3. Авторское свидетельство СССР №185210, кл. A62B25/00, 1966.
