Легеневий автомат ізолюючого дихального апарата

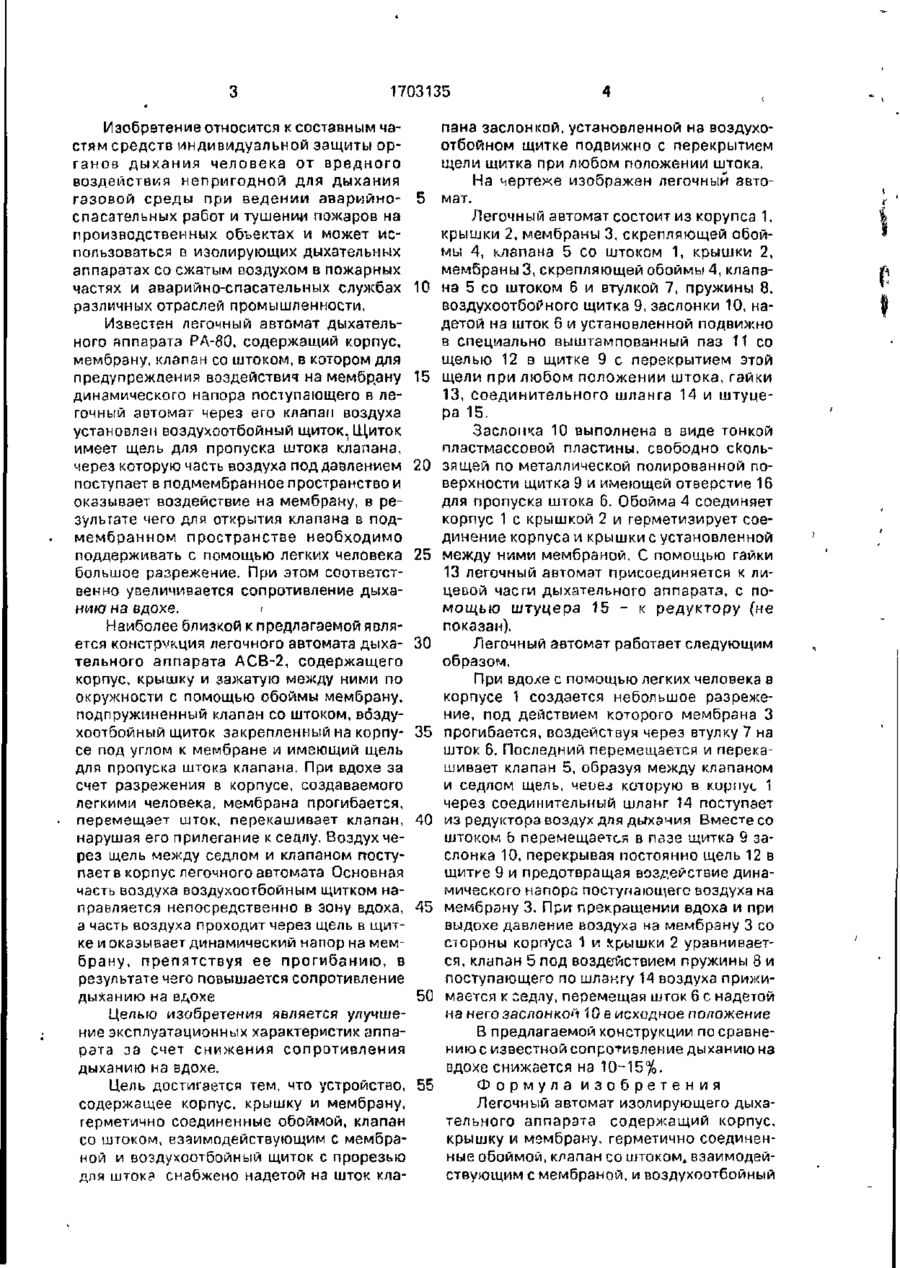

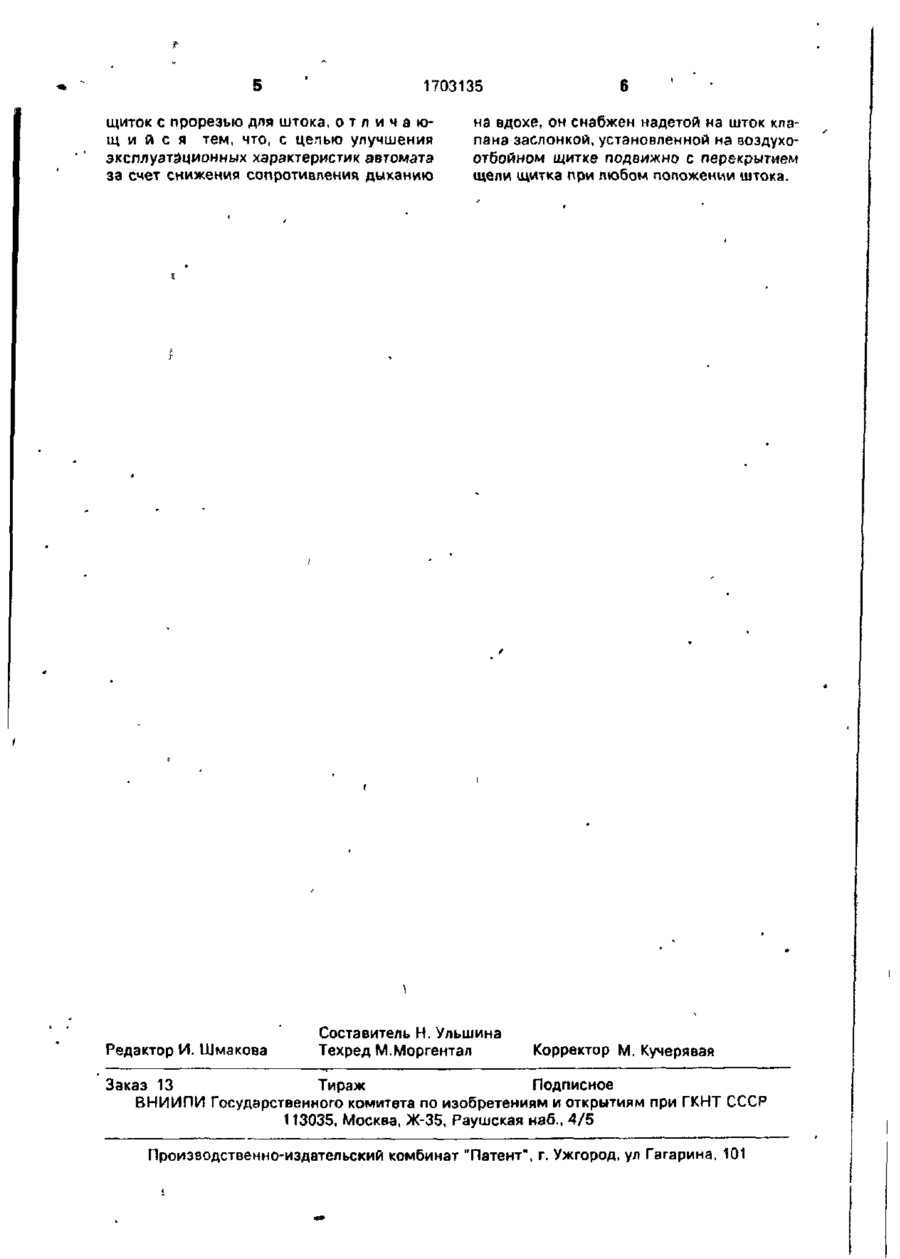

Изобретение относится к составным частям изолирующих дыхательных аппаратов со сжатым воздухом и может использоваться в пожарных частях и аварийно-спасательных службах различных отраслей промышленности. Цель изобретения - улучшение эксплуатационных характеристик за счет снижения сопротивления дыханию на вдохе. Легочный автомат содержит корпус 1, крышку 2, мембрану 3, скрепляющую обойму 4, клапан 5 со штоком 6, втулкой 7 и надетой на него заслонкой 10, подвижно установленной на воздухоотбойном щитке 9 с перекрытием щели 12 щитак 9 при любом положении штока 6. 1 ил. 1703135 Изобретение относится к составным частям средств индивидуальной защиты органов дыхания человека от вредного воздействия непригодной для дыхания газовой среды при ведении аварийноспасательных работ и тушеним пожаров на производственных объектах и может использоваться в изолирующих дыхательных аппаратах со сжатым воздухом в пожарных частях и аварийно-спасательных службах различных отраслей промышленности. Известен легочный автомат дыхательного аппарата РА-80, содержащий корпус, мембрану, клапан со штоком, в котором для предупреждения воздействия на мембр.ану динамического напора поступающего в легочный автомат через его клапан воздуха установлен воздухоотбойный щиток. Щиток имеет щель для пропуска штока клапана, через которую часть воздуха под давлением поступает в подмембранное пространство и оказывает воздействие на мембрану, в результате чего для открытия клапана в подмембранном пространстве необходимо поддерживать с помощью легких человека большое разрежение. При этом соответственно увеличивается сопротивление дыханию на вдохе. ( 5 10 15 20 25 Наиболее близкой к предлагаемой яоляется конструкция легочного автомата дыха- 30 тельного аппарата АСВ-2, содержащего корпус, крышку и зажатую между ними по окружности с помощью обоймы мембрану, подпружиненный клапан со штоком, воздухоотбойный щиток закрепленный на корпу- 35 се под углом к мембране и имеющий щель для пропуска штока клапана. При вдохе за счет разрежения в корпусе, создаваемого легкими человека, мембрана прогибается, перемещает шток, перекашивает клапан, 40 нарушая его прилегание к седлу. Воздух через щель между седлом и клапаном поступает в корпус легочного автомата Основная часть воздуха воздухоотбойным щитком направляется непосредственно в зону вдоха, 45 а часть воздуха проходит через щель в щитке и оказывает динамический напор на мембрану, препятствуя ее прогибанию, в результате чего повышается сопротивление дыханию на вдохе 50 Целью изобретения является улучшение эксплуатационных характеристик аппарата за счет снижения сопротивления дыханию на вдохе. Цель достигается тем, что устройство, 55 содержащее корпус, крышку и мембрану, герметично соединенные обоймой, клапан со штоком, взаимодействующим с мембраной и воздухоотбойный щиток с прорезью для штокз снабжено надетой на шток кла пана заслонкой, установленной на воздухоотбойном щитке подвижно с перекрытием щели щитка при любом положении штока. На чертеже изображен легочный автомат. Легочный автомат состоит из корупса 1, крышки 2, мембраны 3, скрепляющей обоймы 4, клапана 5 со штоком 1, крышки 2, мембраны 3, скрепляющей обоймы 4, клапана 5 со штоком 6 и втулкой 7, пружины 8, воздухоотбойного щитка 9, заслонки 10, надетой на шток 6 и установленной подвижно з специально выштампованный паз 11 со щелью 12 а щитке 9 с перекрытием этой щели при любом положении штока, гайки 13, соединительного шланга 14 и штуцера 15. Заслонка 10 выполнена в виде тонкой пластмассовой пластины, свободно скользящей по металлической полированной поверхности щитка 9 и имеющей отверстие 16 для пропуска штока 6. Обойма 4 соединяет корпус 1 с крышкой 2 и герметизирует соединение корпуса и крышки с установленной между ними мембраной. С помощью гайки 13 легочный автомат присоединяется к лицевой части дыхательного аппарата, с помощью штуцера 15 - к редуктору (не показан). Легочный автомат работает следующим образом, При вдохе с помощью легких человека в корпусе 1 создается небольшое разрежение, под действием которого мембрана 3 прогибается, воздействуя через втулку 7 на шток 6. Последний перемещается и перекашивает клапан 5, образуя между клапаном и седлом щель, чеиез которую в кирпуі 1 через соединительный шланг 14 поступает из редуктора воздух для дьгхэчия Вместе со штоком 6 перемещается в пазе щитка 9 заслонка 10, перекрывая постоянно щель 12 в щитке 9 и предотвращая воздействие динамического напора поступающего воздуха на мембрану 3. При прекращении вдоха и при выдохе давление воздуха на мембрану 3 со стороны корпуса 1 и крышки 2 уравнивается, клапан 5 под воздействием пружины 8 и поступающего по шлангу 14 воздуха прижимается к седлу, перемещая шток 6 с надетой на него заслонкой 10 в исходное положение В предлагаемой конструкции по сравнению с известной сопротивление дыханию на вдохе снижается на 10-15%. Формула изобретения Легочный автомат изолирующего дыхательного аппарата содержащий корпус, крышку и мембрану, герметично соединенные обоймой, клапан со штоком, взаимодействующим с мембраной, и воздухоотбойный 5 " 1703135 щиток с прорезью для штока, о т л и ч а ю ні и й с я тем, что, с цепью улучшения эксплуатзционных характеристик автомата за счет снижения сопротивления дыханию Редактори. Шмакова 6 на вдохе, он снабжен надетой на шток клапана заслонкой, установленной на воздухоотбойном щитке подвижно с перекрытием щели щитка при любом положении штока. Составитель Н. Ульшина Техред М.Моргентал Корректор М. Кучерявая Заказ 13 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул Гагарина, 101
