Установка утилізації тепла

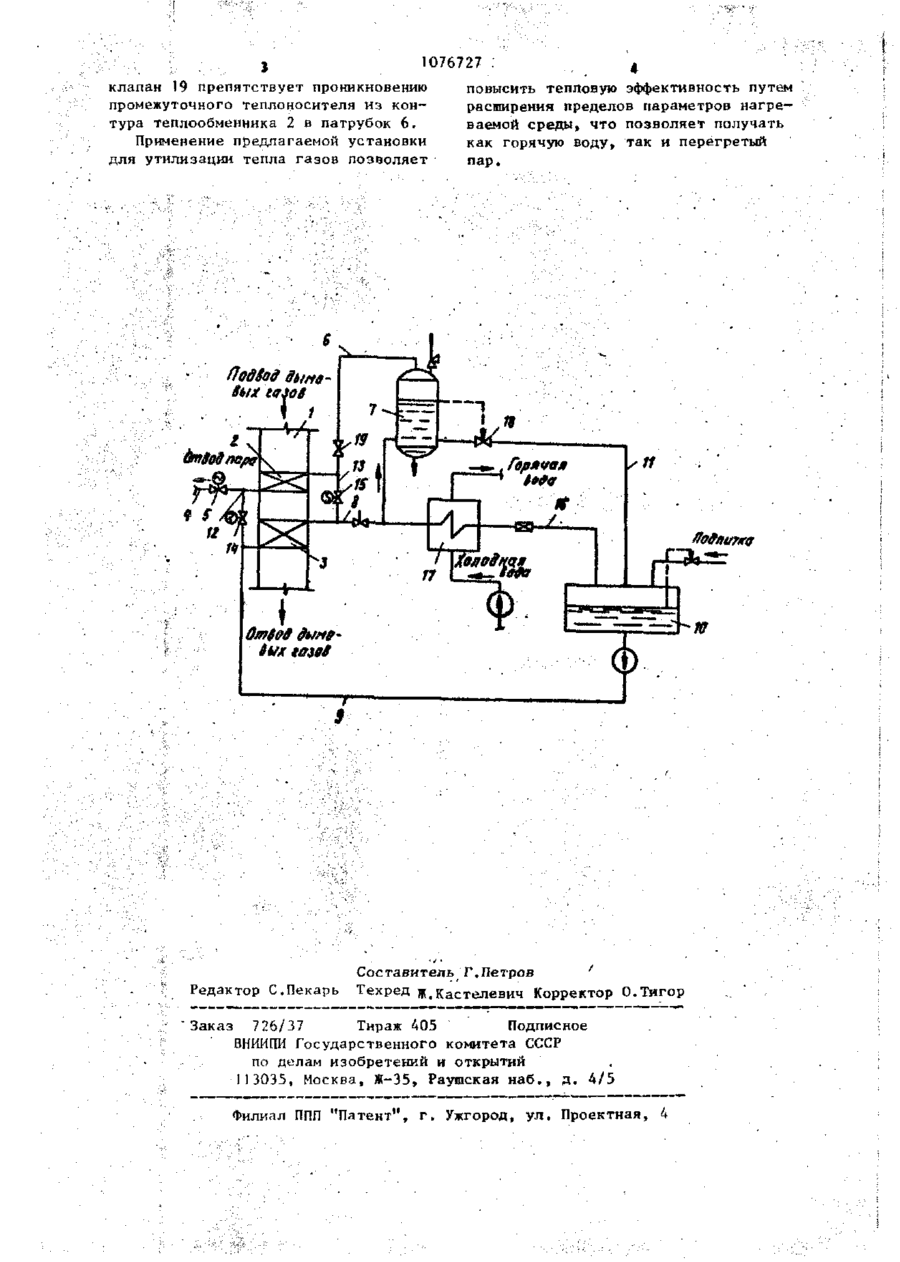

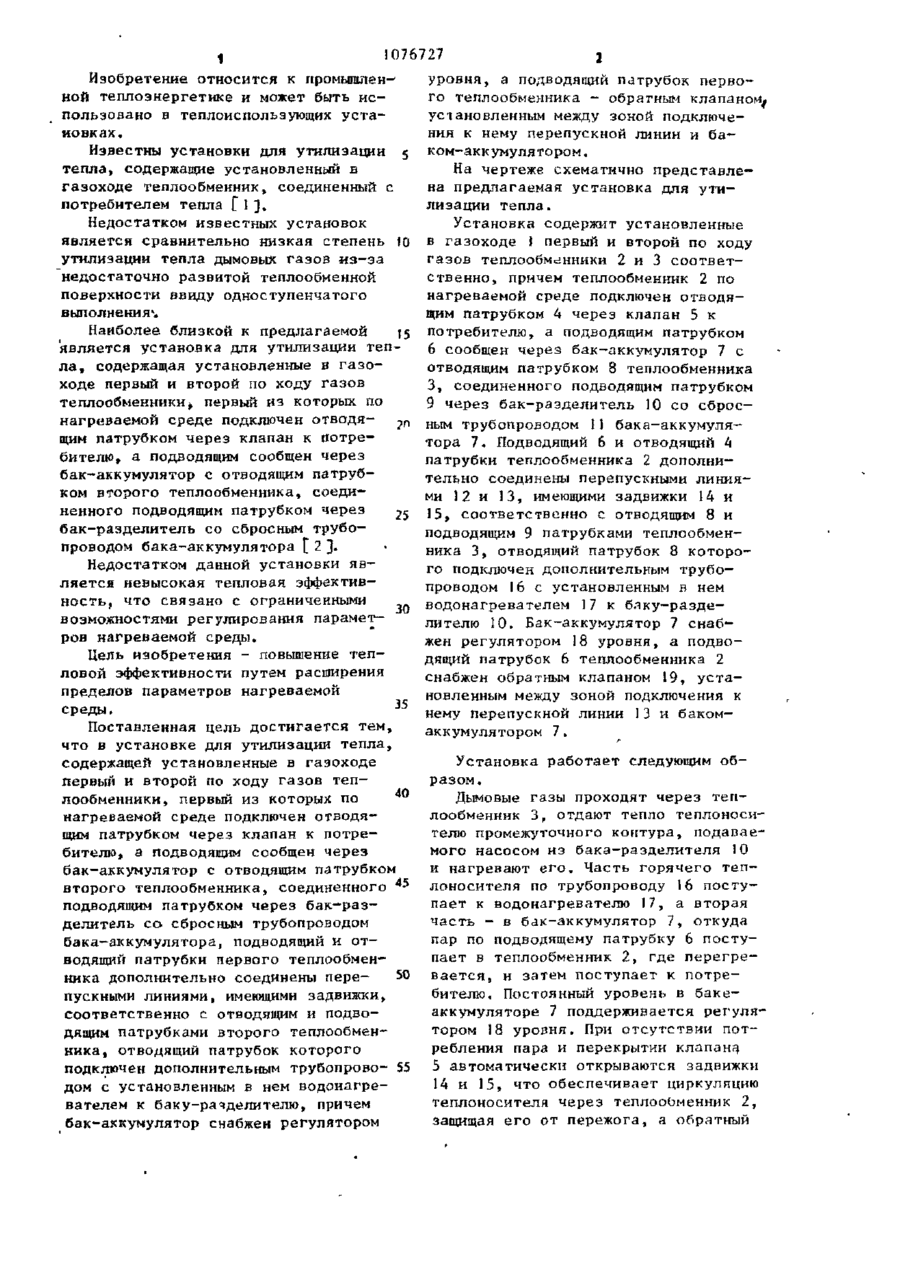

УСТАНОВКА ДЛЯ УТИЛИЗАЦИИ ТЕПЛА, содержащая установленные в газоходе первый и второй по ходу газов теплообменники, первый из которых по нагреваемой среде подключен отводящим патрубком через клапан к потребителю, а подводящим сообщен через бак-аккумулятор с отводящим патруб ком второго теплообменника, соединенного подводящим патрубком через бак-разделитель со сбросным трубопроводом бака-аккумулятора, о т л и ч а ю щ а я с я тем, что, с целью повышения тепловой эффективности путем расширения пределов параметров нагреваемой среды, подводящий и отводящий патрубки первого теплообменника дополнительно соединены перепускными линиями, имеющими задвижки, соответственно с отводящим и подводящим патрубками второго теплообменника, отводящий патрубок которого подключен дополнительным трубопроводом с установленным в нем водонагреО вателем к баку-разделителю, причем 8 бак-аккумулятор снабжен регулятором уровня, а подводящий патрубок первого теплообменника - обратным клапаном, установленным между зоной подключения к нему перепускной линии баком-аккумулятором. Ю , 1076727 Изобретение относится к промышленной теплоэнергетике и может быть использовано в теплоиспользующих установках. Известны установки для утилизации 5 тепла, содержащие установленный в газоходе теплообменник, соединенный с потребителем тепла Г 1}. Недостатком известных установок является сравнительно низкая степень (0 утилизации тепла дымовых газов из-за недостаточно развитой теплообменной поверхности ввиду одноступенчатого выполнения-. Наиболее близкой к предлагаемой 15 является установка для утилизации тепла, содержащая установленные в газоходе первый и второй по ходу газов теплообменникиt первый из которых по нагреваемой среде подключен отводя- ? п щим патрубком через клапан к потребителю, а подводящим сообщен через бак-аккумулятор с отводящим патрубком второго теплообменника, соединенного подводящим патрубком через 25 бак-разделитель со сбросным трубопроводом бака-аккумулятора [ 2 ]. Недостатком данной установки является невысокая тепловая эффективность, что связано с ограниченными 30 возможностями регулирования параметров нагреваемой среды. Цель изобретения - повышение тепловой эффективности путем расширения пределов параметров нагреваемой 35 среды. Поставленная цель достигается тем, что в установке для утилизации тепла, содержащей установленные в газоходе первый и второй по ходу газов теп40 лообменники, первый из которых по нагреваемой среде подключен отводящим патрубком через клапан к потребителю, а подводящим сообщен через бак-аккумулятор с отводящим патрубком второго теплообменника, соединенного 45 подводящим патрубком через бак-разделитель со сбросным трубопроводом бака-аккумулятора, подводящий и отводящий патрубки первого теплообмен50 ника дополнительно соединены перепускными линиями, имеющими задвижки, соответственно с отводящим и подводящим патрубками второго теплообменника, отводящий патрубок которого подключен дополнительным трубопрово- 55 дом с установленным в нем водонагревателем к баку-рачделителю, причем бак-аккумулятор снабжен регулятором уровня, а подводящий патрубок первого теплообменника - обратным клапаном* установленным между зоной подключения к нему перепускной линии и баком-аккумулятором . На чертеже схематично представлена предлагаемая установка для утилизации тепла. Установка содержит установленные в газоходе J первый и второй по ходу газов теплообменники 2 и 3 соответственно, причем теплообменник 2 по нагреваемой среде подключен отводящим патрубком 4 через клапан 5 к потребителю, а подводящим патрубком 6 сообщен через бак-аккумулятор 7 с отводящим патрубком 8 теплообменника 3, соединенного подводящим патрубком 9 через бак-разделитель 10 со сбросным трубопроводом 11 бака-аккумулятора 7. Подводящий 6 и отводящий 4 патрубки теплообменника 2 дополнительно соединены перепускными линиями 12 и 13, имеющими задвижки 14 и 15, соответственно с отводящим 8 и подводящим 9 патрубками теплообменника 3, отводящий патрубок 8 которого подключен дополнительным трубопроводом 16 с установленным в нем водонагревателем 17 к блку-разделителю 10. Бак-аккумулятор 7 снабжен регулятором !8 уровня, а подводящий патрубок 6 теплообменника 2 снабжен обратным клапаном 19, установленным между зоной подключения к нему перепускной линии 13 и бакомаккумулятором 7. Установка работает следующим образом. Дымовые газы проходят через теплообменник 3, отдают тепло теплоносителю промежуточного контура, подаваемого насосом из бака-разделителя 10 и нагревают его. Часть горячего теплоносителя по трубопроводу 16 поступает к водонагревателю 17, а вторая часть - в бак-аккумулятор 7, откуда пар по подводящему патрубку 6 поступает в теплообменник 2, где перегревается, и затем поступает к потребителю. Постоянный уровень в бакеаккумуляторе 7 поддерживается регулятором 18 уровня. При отсутствии потребления пара и перекрытии клапана 5 автоматически открываются задвижки 14 и 15, что обеспечивает циркуляцию теплоносителя через теплооЬменник 2, защищая его от пережога, а обратный j 1076727 клапан 19 препятствует проникновению промежуточного теплоносителя из контура теплообменника 2 в патрубок 6. Применение предлагаемой установки для утилизации тепла газов позволяет повысить тепловую эффективность путем расширения пределов параметров нагреваемой среды» что позволяет получать как горячую воду, так и перегретый пар. ПрдШ дьша Редактор С.Пекарь Заказ Составитель Г.Петров ' Техред ж.Кастелевич Корректор О.Тигор 7 26/37 Тираж 405 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
