Абразивна маса для виготовлення полірувального інструменту

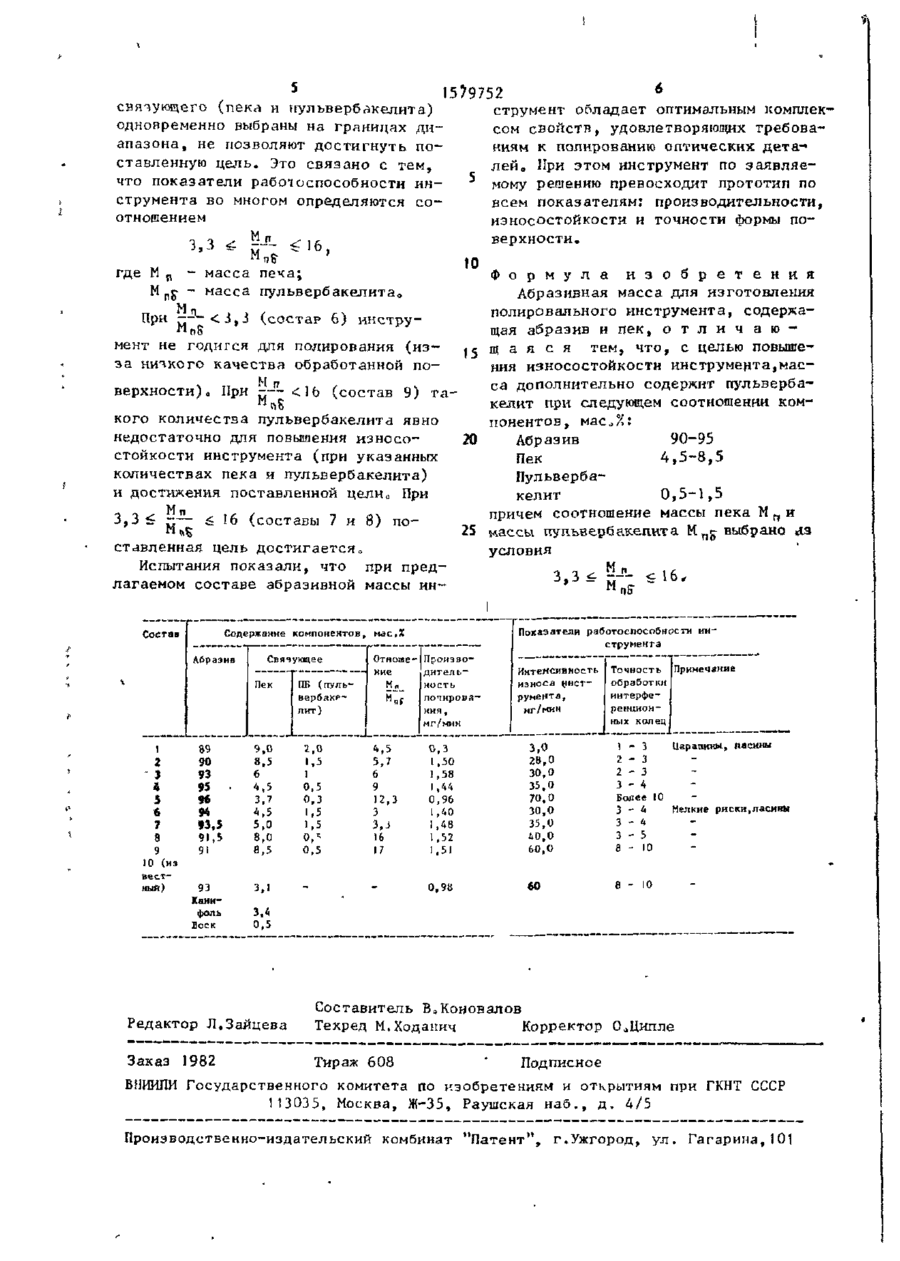

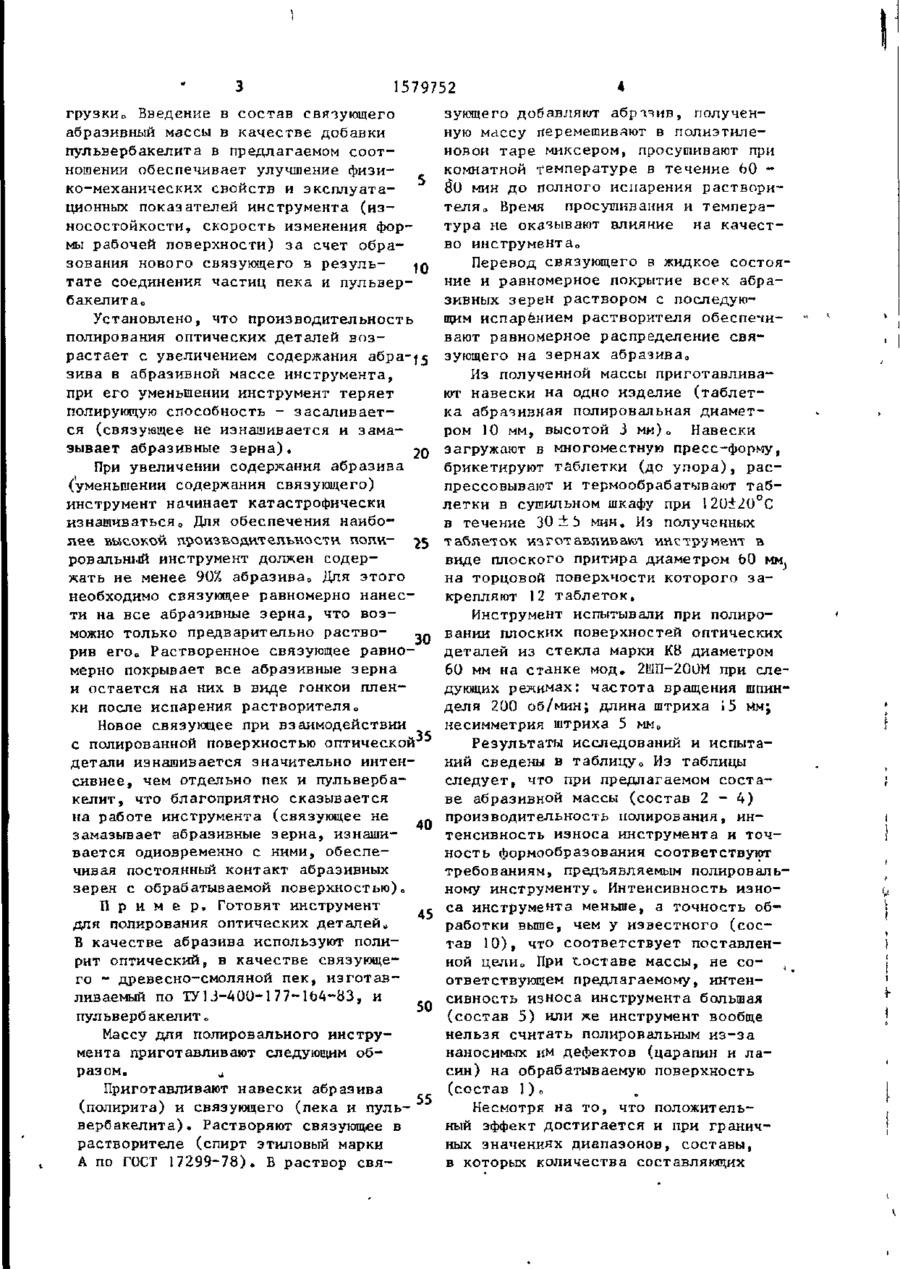

СОЮЗ СОВЁТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (Ш (53)5 _» 2й_ D 3/28 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ПЧНТ СССР -Є5ІДЙЕ" t (21) 4469/12/40-08 (22) 22.06.88 (46) 23 0 7 . 9 0 . Бит* Я 27 » (72) ККД Филатов, В.В.Рогов, ЦоД„Ру0л е в , И.В„Дракин, В.М„Альтшуллер, В.П0Коровккн и Не П Кудрявцева о (53) 621.922,079(088,8) (56) Авторское свидетельство СССР № 430996, ил. В 24 D 3/04, Ї971 О (54) АБРАЗИВНАЯ МАССА ДЛЯ ИЗГОТОВЛЕНИЯ ПОЛИРОВАЛЬНОГО ИНСТРУМЕНТА (57) Изобретение относится к производству абразивного инструмента на о р ганическом связующем для полирования оптических м а т е р и а л о в . 1{елъ и з о б р е тения - повышение точности формообразования оптических поверхностей з а счет увеличения износостойкости инструмента ) инструментом, состоящим из абразива, пека и других 'смоляных композиций, под действием постоянного давления поверхность инструмента как бы растекается, принимая форму обрабатываемой поверхности, а взаимодействие ее с шероховатой полируемой поверхностью при высоких относительных скоростях их взаимного перемещения осуществляется как ударное, благодаря чему обеспечиваемся возможность изготовления, деталей с высокой точностью и чистотой полируемой поверхности,, Связуюгаее инструмента где М п - масса пека; М „Б- - масса пульвербакелита,, так же, как и стекло обладает зависит— мостью физико-механических свойстві от величины и скорости приложений: к$- \ — ел ІЛ і / г\ -, \ \ 1579752 грузки,. Введение в состав связующего абразивный массы в качестве добавки пульвербакелита в предлагаемом соотношении обеспечивает улучшение физико-механических свойств и эксплуатационных показателей инструмента (износостойкости, скорость изменения формы рабочей поверхности) за счет образования Н В Г СВЯЗующеГО В рЄЗуЛЬО ОО in тате соединения частиц пека и пульвербакелита о Установлено, что производительность полирования оптических деталей возрастает с увеличением содержания абра-^з зива в абразивной массе инструмента, при его уменьшении инструмент теряет полирующую способность - засаливается (связующее не изнашивается и замазывает абразивные з е р н а ) . 20 При увеличении содержания абразива (уменьшении содержания связующего) инструмент начинает катастрофически изнашиваться о Для обеспечения наиболее высокой производительности поли- 25 ровальный инструмент должен содержать не менее 90% абразива о Для этого необходимо связующее равномерно нанести на все абразивные зерна, что возможно только предварительно растворив его 0 Растворенное связующее равномерно покрывает все абразивные зерна и остается на них в вид^е гонкой пленки после испарения растворителя о зующего добавляют абрічив, полученную массу перемешивают в полиэтиленовой таре миксером, просушивают при комнатной температуре в течение 60 60 мин до полного испарения растворителя „ Время просушивания и температура не оказывают влияние на качество инструмента„ Перевод связующего в жидкое состоя ние и равномерное покрытие всех абразивных зерен раствором с последующим испарением растворителя обеспечивают равномерное распределение связующего на зернах абразива,, Из полученной массы приготавливают навески на одно изделие (таблетка абразивная полировальная диаметром 10 мм, высотой J мм)и Навески загружают в многоместную пресс-форму, брикетируют таблетки (до упора), распрессовывагот и термообрабатывают таблетки в сушильном шкафу при 12О+2О°С в течение 30 ±Ь мин. Иэ полученных таблеток изготавливают инструмент а виде плоского притира диаметром Ь0 MMJ на торцовой поверхности которого закрепляют 12 таблеток. Инструмент испытывали при полировании плоских поверхностей оптических деталей из стекла марки К8 диаметром 60 мм на станке мод. 2ЫП-2ООМ при следующих режимах: частота вращения шпинделя 200 об/мин; длина штриха 15 мм; несимметрия штриха 5 ммо Результаты исследований и испытаний сведены в таблицуо Из таблицы следует, что при предлагаемом составе абразивной массы (состав 2 - 4 ) производительность полирования, интенсивность износа инструмента и точность формообразования соответствуют требованиям, предъявляемым полировальному инструментуо Интенсивность износа инструмента меньше, а точность обработки выше, чем у известного (состав 10), что соответствует поставленной цели о При составе массы, не со- ( ответствующем предлагаемому, интенсивность износа инструмента большая (состав 5) или же инструмент вообще нельзя считать полировальным из-за наносимых им дефектов (царапин и ласин) на обрабатываемую поверхность (состав 1)„ Новое связующее при взаимодействии с полированной поверхностью оптической 35 детали изнашивается значительно интенсивнее, чем отдельно пек и пульвербакелит, что благоприятно сказывается на работе инструмента (связующее не замазывает абразивные зерна, изнаши- 40 вается одновременно с ними, обеспечивая постоянный контакт абразивных зерен с обрабатываемой поверхностью)„ П р и м е р . Готовят инструмент 45 для полирования оптических деталей„ В качестве абразива используют полирит оптический, в качестве связующего - древесно-смоляной пек, изготавливаемый по ТУи-400-177-1Ь4-83, и 50 пульвербакелиТо Массу для полировального инструмента приготавливают следующим образом. „ Приготавливают навески абразива (полирита) и связующего (пека и пуль- 55 Несмотря на то, что положительвербакелита) • Растворяют связующее в ный эффект достигается и при граничрастворителе (спирт этиловый марки ных значениях диапазонов, составы, А по ГОСТ 17299-78). В раствор свяв которых количества составляющих 1579752 связующего (пека и пулъверблкелита) одновременно выбраны на границах диапазона, не позволяют достигнуть поставленную цель. Это связано с тем, что показатели работоспособности инструмента во многом определяются соотношением 3,3 где М струмент обладает оптимальным комплексом свойств, удовлетворяющих требованиям к полированию оптических деталей 0 При этом инструмент по заявляемому решению превосходит прототип по всем показателям: производительности, износостойкости и точности формы поверхности. ф о р м у л а и з о б р е т е н и я Абразивная масса для изготовления полировального инструмента, содержащая абразив и пек, о т л и ч а ю мент не годится для полирования (изщ а я с я тем, что, с целью повыше15 за низкого качества обработанной пония износостойкости инструмента,масМ са дополнительно содержит пульвербаМГ7 верхности) 0 При - —
