Портативна музична система для караоке та картридж до неї

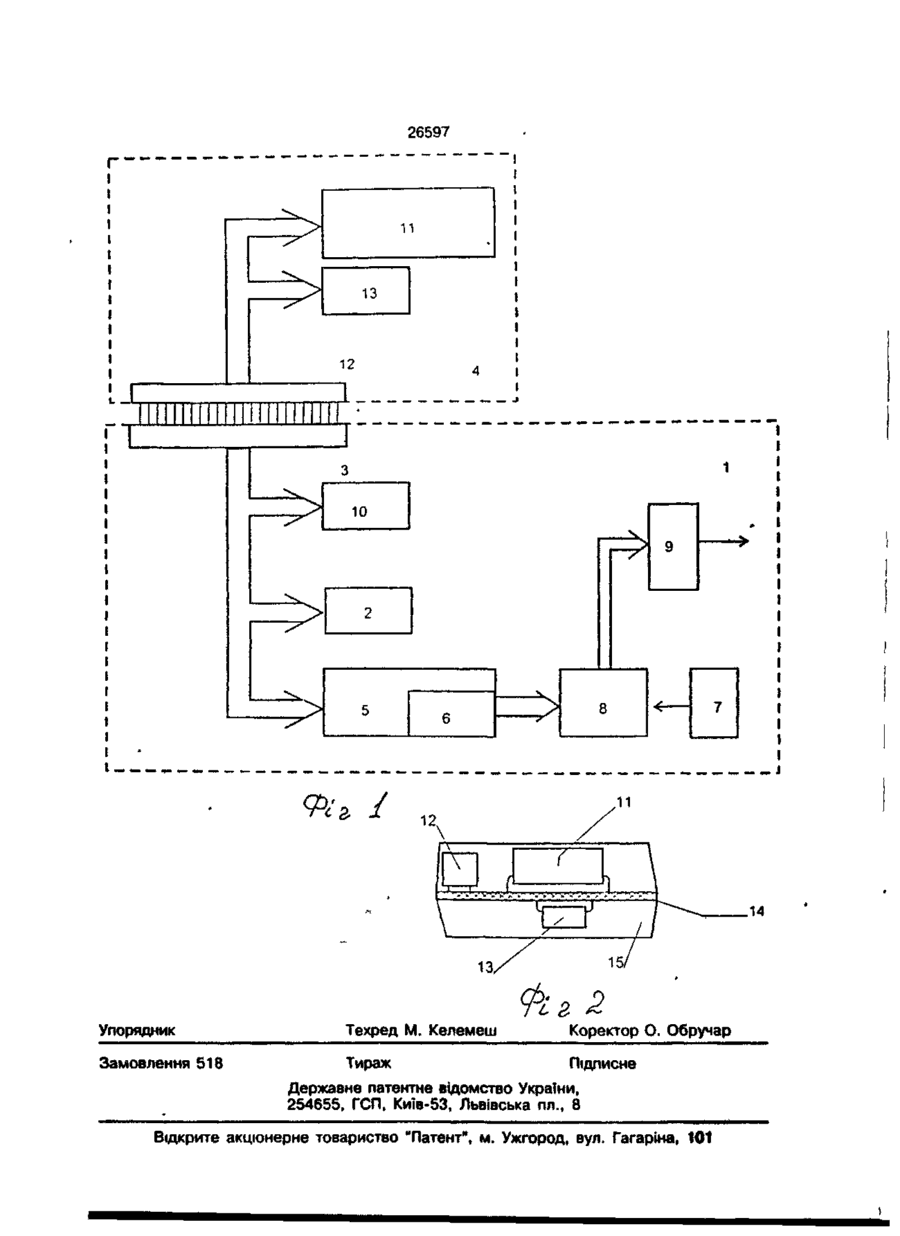

1 Портативна музична система для караоке, що містить запам'ятовуючий пристрій з роз'ємом інтерфейсу для підключення картриджів з музичним супроводом г засіб пошуку музичного супроводу з декодером, мікрофон та пристрій для перетворення й обробки вхідного та відтворюваного музичного супроводу і по дальшої його передачі на приймаючий пристрій, яка в і д р і з н я є т ь с я тим, що вона споряджена додатковим декодером для взаємодії с картриджем через роз'єм інтерфейсу. 2. Картридж до портативної музичної системи, що містить ПОСТІЙНИЙ запам'ятовуючий пристрій для зберігання музичних творів та роз'єм інтерфейсу для підключення до музичного пристрою, який в і др і з н я є т ь с я тим, що він споряджений ключовим кодуючим пристроєм, пов'язаним з постійним запам'ятовуючим пристроєм та виконаним з можливістю взаємодії з додатковим декодером портативної музичної системи через роз'єм інтерфейсу 3 Картридж по п.2, який в і д р і з н я є т ь с я тим, що він споряджений печатною платою, на якій встановлені постійний запам'ятовуючий пристрій, роз'єм інтерфейсу та ключовий кодуючий пристрій 4 Картридж по п 3, який в і д р і з няється тим, що він споряджений корпусом, в якому замонтована печатна плата 5 Картридж по п 2 чи 3, чи 4, який в і д р і з н я є т ь с я тим, що постійний запам'ятовуючий пристрій для зберігання музичних творів виконаний у вигляді «нтегрально» мікросхеми Винахід відноситься до автономного портативного музичного радіомовного пристрою, який дочволяс співаку виконувати вокальну партію під музичний акомпонемент, записаний в цьому пристрої, та який передає виступ співака й музику, записану за допомогою радіомовлення, на звичайний приймач Добре відомо, що сучасний пристрій для музичного акомпонємента, що зви 26597 чайно зветься караоке-системою, будується т а к и м ч и н о м , щ о б з а д о п о м о г о ю електронно-звукової системи відтворювати слова пісні, яка виконується співаком перед мікрофоном, спільно з записаним музичним акомпонементом. Караоке-система включає д о себе плеєр на магнітній стрічці чи дисках для відтворювання музичного супроводу пісень. Людина може отримувати задоволення, виконуючи обрану пісню при змішуванні свого голосу через мікрофон з відтворюваним музичним акомп о н е м е н т о м . К а р а о к е - с и с т е м и стають популярними у багатьох людей. Типова караоке-система, що використовується в барах, включає д о с е б е мікрофон, широкосмугову стереосистему з потужним підсилювачем, яка дозволяє здійснювати змішування звуків, лунугенератор для поліпшення якості звучання голосу виконувача, о к р е м и й п р и с т р і й керування, що забезпечує співаку вибір пісні і синхронізацію з нею, ступінь підсилювання мікрофона і музики, темп і висоту звуку з того місця, де перебуває виконувач, і надає достатньо широкий вибір мелодій. Деякі караоке-системи містять також телевізійні монітори для відображення тексту пісні, щоб виконувач міг читати слова під час виступу [ 1 ] . Однак, звичайно караоке-система надто громіздка, якщо враховувати компоненти зберігання музичних творів для забезпечення вибору достатньої кількості пісень, стереосистему з підсилювачем потужності для повного та ефективного мікшування звуків* і окремий пристрій керування. Існує потреба в системі, яка дозволяє переміщати караоке-систему в будь-яке місце, де ходить людина, без будь-яких обмежень в місцезнаходженні. Обмеження можна подолати в портативній музичній системі для караоке, яка є найбільш близькою до винаходу, і яка містить запам'ятовуючий пристрій з роз'ємом інтерфейсу для підключення картриджей з музичним супроводом, засіб пошуку музичного супроводу з декодером, мікрофон та пристрій для перетворення й обробки вхідного і відтворюваного музичного супроводу та подальшої його передачі на приймаючий пристрій [2]. У відомій портативній музичній системі для караоке [2] запам'ятовуючий пристрій являє собою ПЗП - постійний запам'ятовуючий пристрій для зберігання даних музичного супроводу та відповідних їм номерів у вигляді цифрових сигналів. Засіб пошуку музичного супроводу з декодером містить мікропроцесор для ви 5 10 15 20 25 ЗО 35 40 45 50 55 конання попередніх певних операцій у відповідності з програмою, що зберігається у внутрішній пам'яті мікропроцесору при прийомі вхідних сигналів від матриці перемикачів та для вибору за допомогою мультиплексора й декодера музичних даних, що зберігаються в пам'яті. ПЗП в відомій портативній музичній системі для караоке забезпечує зберігання до 1200 пісень. Шляхом підключення через роз'єм інтерфейсу картриджей з музичним супроводом, виконувач має можливість вибирати свій музичний акомпонемент з великого списку, не обмежуючись вихідним варіантом музики, що запам'ятався в системі. Картриджі з записаними в них музичними творами можуть вільно продаватись, так що користувачі можуть придбати ті музичні записи, які їм подобаються, обмінюватися ними з друзями для розширення можливостей вибору. Картриджі, що забезпечують цифровий запис для зберігання даних музичного супроводу, відомі [3]. Найбільш близьким до винаходу є картридж до портативної музичної системи, що містить постійний запам'ятовуючий пристрій для зберігання музичних творів та роз'єм інтерфейсу для підключення до музичного пристрою [4]. Недоліком відомих пристроїв - портативної музичної системи для караоке [2] та картриджа до портативної музичної системи [4] - є незахищенність даних, що зберігаються в ПЗП та являють собою записані музичні твори, від несанкціонованого користування, що приводить до порушення прав авторів записаних музичних творів та законних власників інтелектуальної власності. Вказана задача захисту даних, що являють собою записані музичні твори, згідно винаходу, вирішується тим, що портативна музична система для караоке (що містить запам'ятовуючий пристрій з роз'ємом інтерфейсу для підключення картриджей з музичним супроводом, засіб пошуку музичного супроводу з декодером, мікрофон та пристрій для перетворення та обробки вхідного й відтворюваного музичного супроводу та подальшої його передачі на приймаючий пристрій) споряджена додатковим декодером для взаємодії з картриджем через роз'єми інтерфейсу. Вказана задача, згідно винаходу, вирішується також тим, що картридж до портативної музичної системи, що містить постійний запам'ятовуючий пристрій для зберігання музичних творів та роз'єм 26597 інтерфейсу для підключення до музичного пристрою, споряджений ключовим кодуючим пристроєм, що пов'язаний з постійним запам'ятовуючим пристроєм та виконаний з можливістю взаємодії з додатковим декодером портативної музичної системи через роз'єм інтерфейсу. Картридж до портативної музичної системи може бути споряджений печатною платою, на якій встановлені постійний запам'ятовуючий пристрій, роз'єм інтерфейсу та ключовий кодуючий пристрій. Картридж до портативної музичної системи може бути споряджений корпусом, в якому змотована печатна плата. Картридж до портативної музичної системи, згідно винаходу, може відрізнятися також тим, що в ньому постійний запам'ятовуючий пристрій для зберігання музичних творів виконаний у вигляді інтегральної мікросхеми. Кожний картридж може містити будьякий певний тип музики, наприклад, "кантрі" - чи "попи-музику, може бути колекцією найбільш відомих пісень чи окремих пісень одного чи кількох співаків. Портативна музична система для караоке може бути виконана в корпусі, що має ізложницю, в котру виведений вихід інтерфейсу. Корпус картриджа до портативної музичної системи може бути виконаний з можливістю введення в ізложницю корпусу портативної музичної системи. На фіг.1 зображена портативна музична система з картриджем; на фіг.2 картридж. Портативна музична система для караоке 1 містить запам'ятовуючий пристрій 2 з роз'ємом З інтерфейсу для підключення картриджей 4 з музичним супроводом, засіб пошуку музичного супроводу 5 з декодером 6, мікрофон 7 та пристрій для перетворення та обробки вхідного й відтворюваного музичного супроводу 8, а також засіб передачі на приймаючий пристрій 9. Особливістю портативної му 5 10 15 20 25 ЗО 35 40 45 зичної системи є те, що вона споряджена додатковим декодером 10 для взаємодії з картриджем через роз'єм інтерфейсу. Картридж до портативної музичної системи містить постійний запам'ятовуючий пристрій для зберігання музичних творів 11 та роз'єм інтерфейсу картриджа 12 для підключення до музичного пристрою. Особливістю картриджа 4 до портативної музичної системи 1 є те, що він споряджений ключовим кодуючим пристроєм 13, пов'язаним з постійним запам'ятовуючим пристроєм 11 та виконаним з можливістю взаємодії з додатковим декодером 10 портативної музичної системи 1 через роз'єми інтерфейсу 12 картриджа та 3 музичної системи. Картридж може бути споряджений печатною платою 14, на якій встановлені постійний запам'ятовуючий пристрій 11, роз'єм інтерфейсу 12 та ключовий кодуючий пристрій 13. Картридж може бути споряджений корпусом 15, в якому змонтована печатна плата 14. Пристрій працює таким ч и н о м . Картридж 4 підключається за допомогою роз'єму інтерфейсу до портативноїмузичної системи 1 для караоке. По команді від мікропроцесора музичної системи, зчитані з мікросхеми ПЗП закодовані цифрові дані з картриджу надходять на декодуючий пристрій - додатковий декодер 10 музичної системи, декодуються, обробляються, перетворюються у аналогові сигнали, посилюються, подаються на радіочастотний модулятор та, у вигляді частотно модульованих радіосигналів - на антену. Завдяки використанню в портативній музичній системі для караоке додаткового декодеру для взаємодії з картриджем через роз'єм інтерфейсу та використовуванню в картриджі ключового кодуючого пристрою, пов'язаного з ПЗП, запобігається можливість несанкціонованого доступу до даних, що зберігаються в постійному запам'ятовуючому пристрої. 26597 5 / > 6 .11 12 Л V .14 13, Упорядник Техред М. Келемеш Замовлення 518 Тираж b
