Газовий пальник карася

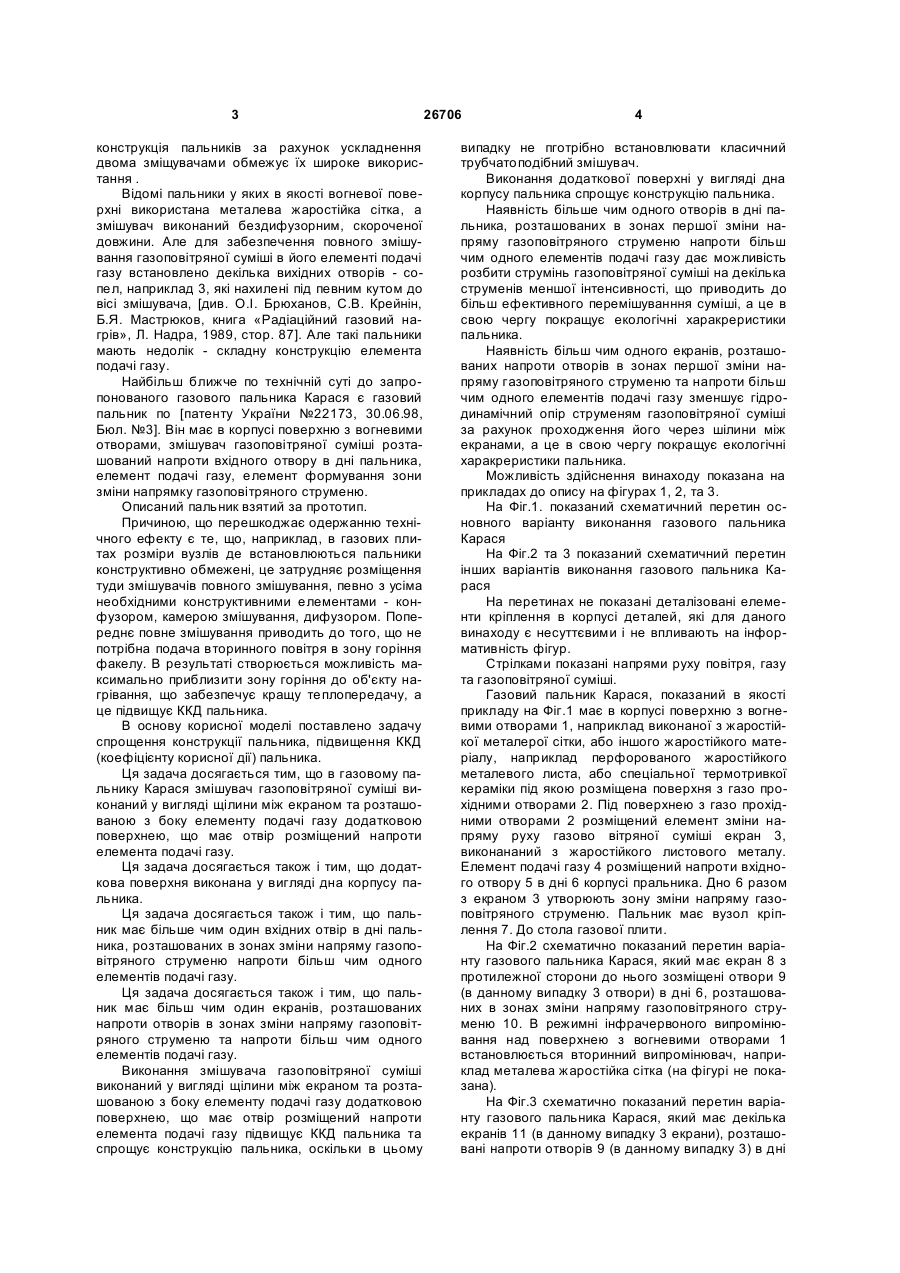

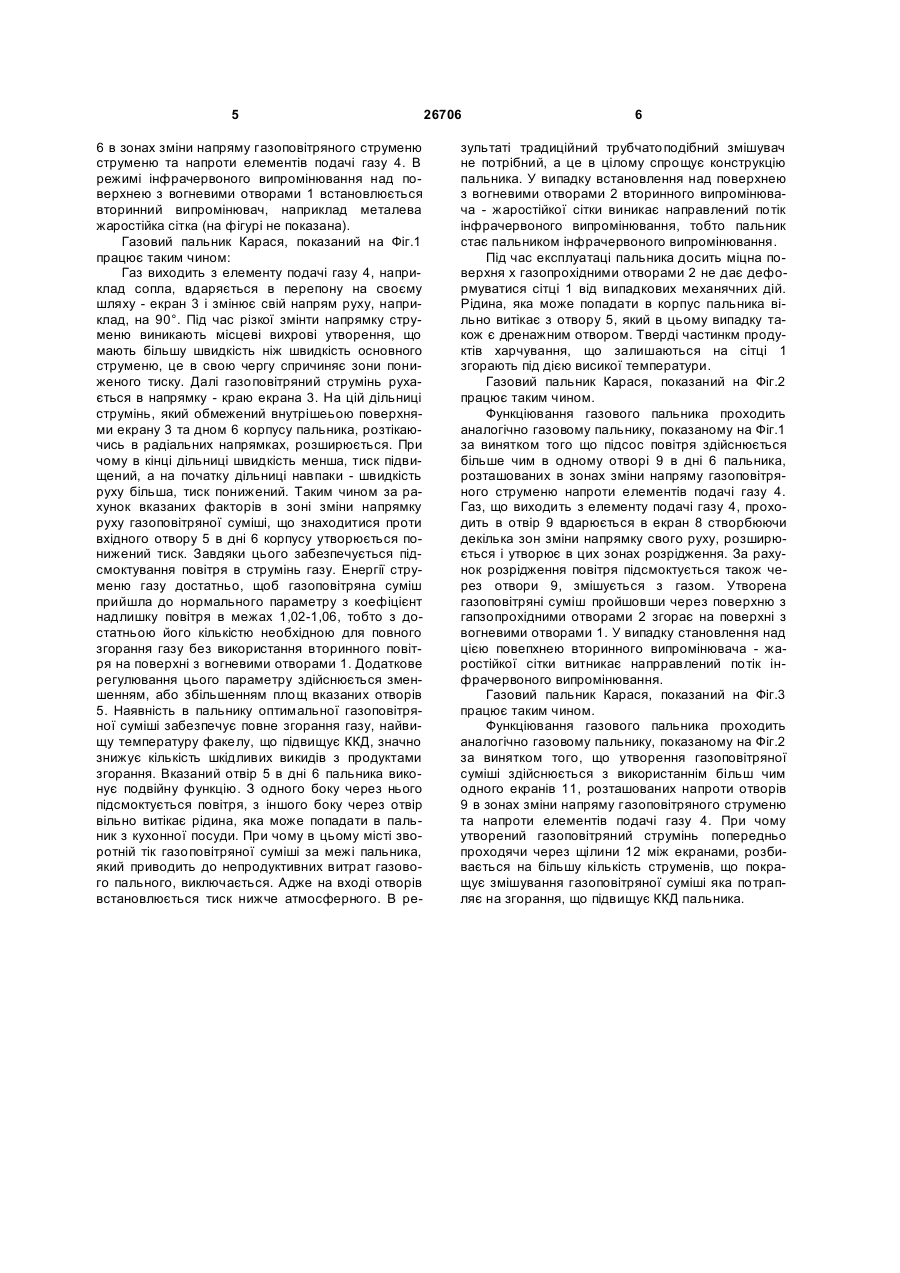

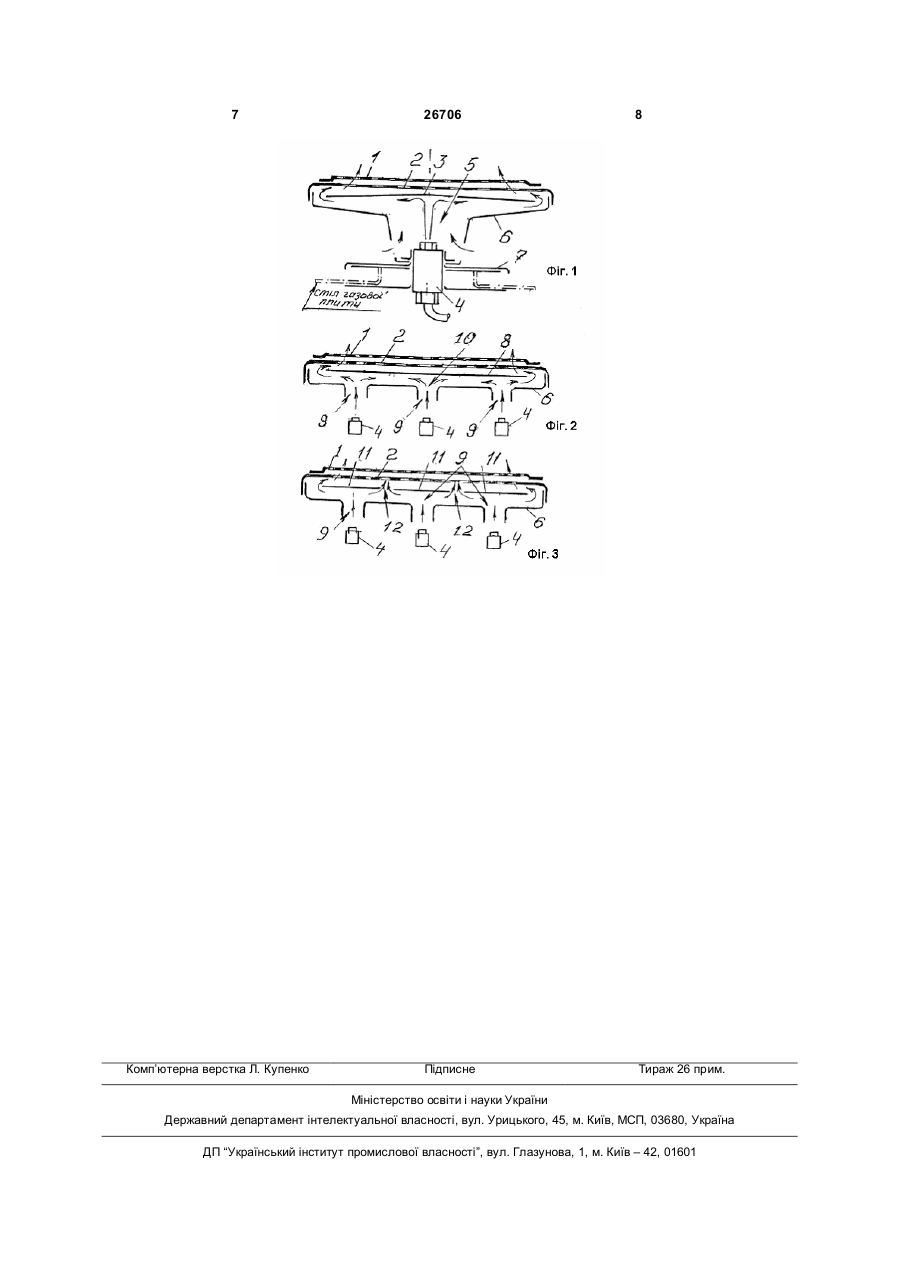

1. Газовий пальник, який має в корпусі поверхню з вогневими отворами, змішувач газоповітряної суміші, вхідний отвір в дні пальника, елемент подачі газу, елемент формування зони зміни напрямку газоповітряного струменя, наприклад екран, який відрізняється тим, що змішувач газоповітряної суміші виконаний у вигляді щілини між екраном та розташованою з боку елемента подачі 3 конструкція пальників за рахунок ускладнення двома зміщувачами обмежує їх широке використання . Відомі пальники у яких в якості вогневої поверхні використана металева жаростійка сітка, а змішувач виконаний бездифузорним, скороченої довжини. Але для забезпечення повного змішування газоповітряної суміші в його елементі подачі газу встановлено декілька вихідних отворів - сопел, наприклад 3, які нахилені під певним кутом до вісі змішувача, [див. О.І. Брюханов, С.В. Крейнін, Б.Я. Мастрюков, книга «Радіаційний газовий нагрів», Л. Надра, 1989, стор. 87]. Але такі пальники мають недолік - складну конструкцію елемента подачі газу. Найбільш ближче по технічній суті до запропонованого газового пальника Карася є газовий пальник по [патенту України №22173, 30.06.98, Бюл. №3]. Він має в корпусі поверхню з вогневими отворами, змішувач газоповітряної суміші розташований напроти вхідного отвору в дні пальника, елемент подачі газу, елемент формування зони зміни напрямку газоповітряного струменю. Описаний пальник взятий за прототип. Причиною, що перешкоджає одержанню технічного ефекту є те, що, наприклад, в газових плитах розміри вузлів де встановлюються пальники конструктивно обмежені, це затрудняє розміщення туди змішувачів повного змішування, певно з усіма необхідними конструктивними елементами - конфузором, камерою змішування, дифузором. Попереднє повне змішування приводить до того, що не потрібна подача вторинного повітря в зону горіння факелу. В результаті створюється можливість максимально приблизити зону горіння до об'єкту нагрівання, що забезпечує кращу теплопередачу, а це підвищує ККД пальника. В основу корисної моделі поставлено задачу спрощення конструкції пальника, підвищення ККД (коефіцієнту корисної дії) пальника. Ця задача досягається тим, що в газовому пальнику Карася змішувач газоповітряної суміші виконаний у вигляді щілини між екраном та розташованою з боку елементу подачі газу додатковою поверхнею, що має отвір розміщений напроти елемента подачі газу. Ця задача досягається також і тим, що додаткова поверхня виконана у вигляді дна корпусу пальника. Ця задача досягається також і тим, що пальник має більше чим один вхідних отвір в дні пальника, розташованих в зонах зміни напряму газоповітряного струменю напроти більш чим одного елементів подачі газу. Ця задача досягається також і тим, що пальник має більш чим один екранів, розташованих напроти отворів в зонах зміни напряму газоповітряного струменю та напроти більш чим одного елементів подачі газу. Виконання змішувача газоповітряної суміші виконаний у вигляді щілини між екраном та розташованою з боку елементу подачі газу додатковою поверхнею, що має отвір розміщений напроти елемента подачі газу підвищує ККД пальника та спрощує конструкцію пальника, оскільки в цьому 26706 4 випадку не пготрібно встановлювати класичний трубчатоподібний змішувач. Виконання додаткової поверхні у вигляді дна корпусу пальника спрощує конструкцію пальника. Наявність більше чим одного отворів в дні пальника, розташованих в зонах першої зміни напряму газоповітряного струменю напроти більш чим одного елементів подачі газу дає можливість розбити струмінь газоповітряної суміші на декілька струменів меншої інтенсивності, що приводить до більш ефективного перемішуванння суміші, а це в свою чергу покращує екологічні харакреристики пальника. Наявність більш чим одного екранів, розташованих напроти отворів в зонах першої зміни напряму газоповітряного струменю та напроти більш чим одного елементів подачі газу зменшує гідродинамічний опір струменям газоповітряної суміші за рахунок проходження його через шілини між екранами, а це в свою чергу покращує екологічні харакреристики пальника. Можливість здійснення винаходу показана на прикладах до опису на фігурах 1, 2, та 3. На Фіг.1. показаний схематичний перетин основного варіанту виконання газового пальника Карася На Фіг.2 та 3 показаний схематичний перетин інших варіантів виконання газового пальника Карася На перетинах не показані деталізовані елементи кріплення в корпусі деталей, які для даного винаходу є несуттєвими і не впливають на інформативність фігур. Стрілками показані напрями руху повітря, газу та газоповітряної суміші. Газовий пальник Карася, показаний в якості прикладу на Фіг.1 має в корпусі поверхню з вогневими отворами 1, наприклад виконаної з жаростійкої металерої сітки, або іншого жаростійкого матеріалу, наприклад перфорованого жаростійкого металевого листа, або спеціальної термотривкої кераміки під якою розміщена поверхня з газо прохідними отворами 2. Під поверхнею з газо прохідними отворами 2 розміщений елемент зміни напряму руху газово вітряної суміші екран 3, виконананий з жаростійкого листового металу. Елемент подачі газу 4 розміщений напроти вхідного отвору 5 в дні 6 корпусі пральника. Дно 6 разом з екраном 3 утворюють зону зміни напряму газоповітряного струменю. Пальник має вузол кріплення 7. До стола газової плити. На Фіг.2 схематично показаний перетин варіанту газового пальника Карася, який має екран 8 з протилежної сторони до нього зозміщені отвори 9 (в данному випадку 3 отвори) в дні 6, розташованих в зонах зміни напряму газоповітряного струменю 10. В режимні інфрачервоного випромінювання над поверхнею з вогневими отворами 1 встановлюється вторинний випромінювач, наприклад металева жаростійка сітка (на фігурі не показана). На Фіг.3 схематично показаний перетин варіанту газового пальника Карася, який має декілька екранів 11 (в данному випадку 3 екрани), розташовані напроти отворів 9 (в данному випадку 3) в дні 5 6 в зонах зміни напряму газоповітряного струменю струменю та напроти елементів подачі газу 4. В режимі інфрачервоного випромінювання над поверхнею з вогневими отворами 1 встановлюється вторинний випромінювач, наприклад металева жаростійка сітка (на фігурі не показана). Газовий пальник Карася, показаний на Фіг.1 працює таким чином: Газ виходить з елементу подачі газу 4, наприклад сопла, вдаряється в перепону на своєму шляху - екран 3 і змінює свій напрям руху, наприклад, на 90°. Під час різкої змінти напрямку струменю виникають місцеві вихрові утворення, що мають більшу швидкість ніж швидкість основного струменю, це в свою чергу спричиняє зони пониженого тиску. Далі газоповітряний струмінь рухається в напрямку - краю екрана 3. На цій дільниці струмінь, який обмежений внутрішеьою поверхнями екрану 3 та дном 6 корпусу пальника, розтікаючись в радіальних напрямках, розширюється. При чому в кінці дільниці швидкість менша, тиск підвищений, а на початку дільниці навпаки - швидкість руху більша, тиск понижений. Таким чином за рахунок вказаних факторів в зоні зміни напрямку руху газоповітряної суміші, що знаходитися проти вхідного отвору 5 в дні 6 корпусу утворюється понижений тиск. Завдяки цього забезпечується підсмоктування повітря в струмінь газу. Енергії струменю газу достатньо, щоб газоповітряна суміш прийшла до нормального параметру з коефіцієнт надлишку повітря в межах 1,02-1,06, тобто з достатньою його кількістю необхідною для повного згорання газу без використання вторинного повітря на поверхні з вогневими отворами 1. Додаткове регулювання цього параметру здійснюється зменшенням, або збільшенням площ вказаних отворів 5. Наявність в пальнику оптимальної газоповітряної суміші забезпечує повне згорання газу, найвищу температуру факелу, що підвищує ККД, значно знижує кількість шкідливих викидів з продуктами згорання. Вказаний отвір 5 в дні 6 пальника виконує подвійну функцію. З одного боку через нього підсмоктується повітря, з іншого боку через отвір вільно витікає рідина, яка може попадати в пальник з кухонної посуди. При чому в цьому місті зворотній тік газоповітряної суміші за межі пальника, який приводить до непродуктивних витрат газового пального, виключається. Адже на вході отворів встановлюється тиск нижче атмосферного. В ре 26706 6 зультаті традиційний трубчатоподібний змішувач не потрібний, а це в цілому спрощує конструкцію пальника. У випадку встановлення над поверхнею з вогневими отворами 2 вторинного випромінювача - жаростійкої сітки виникає направлений потік інфрачервоного випромінювання, тобто пальник стає пальником інфрачервоного випромінювання. Під час експлуатаці пальника досить міцна поверхня х газопрохідними отворами 2 не дає деформуватися сітці 1 від випадкових механячних дій. Рідина, яка може попадати в корпус пальника вільно витікає з отвору 5, який в цьому випадку також є дренажним отвором. Тверді частинкм продуктів харчування, що залишаються на сітці 1 згорають під дією висикої температури. Газовий пальник Карася, показаний на Фіг.2 працює таким чином. Функціювання газового пальника проходить аналогічно газовому пальнику, показаному на Фіг.1 за винятком того що підсос повітря здійснюється більше чим в одному отворі 9 в дні 6 пальника, розташованих в зонах зміни напряму газоповітряного струменю напроти елементів подачі газу 4. Газ, що виходить з елементу подачі газу 4, проходить в отвір 9 вдарюється в екран 8 створбюючи декілька зон зміни напрямку свого руху, розширюється і утворює в цих зонах розрідження. За рахунок розрідження повітря підсмоктується також через отвори 9, змішується з газом. Утворена газоповітряні суміш пройшовши через поверхню з гапзопрохідними отворами 2 згорає на поверхні з вогневими отворами 1. У випадку становлення над цією повепхнею вторинного випромінювача - жаростійкої сітки витникає напрравлений потік інфрачервоного випромінювання. Газовий пальник Карася, показаний на Фіг.3 працює таким чином. Функціювання газового пальника проходить аналогічно газовому пальнику, показаному на Фіг.2 за винятком того, що утворення газоповітряної суміші здійснюється з використаннім більш чим одного екранів 11, розташованих напроти отворів 9 в зонах зміни напряму газоповітряного струменю та напроти елементів подачі газу 4. При чому утворений газоповітряний струмінь попередньо проходячи через щілини 12 між екранами, розбивається на більшу кількість струменів, що покращує змішування газоповітряної суміші яка потрапляє на згорання, що підвищує ККД пальника. 7 Комп’ютерна верстка Л. Купенко 26706 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
