Каналізаційний трубопровід

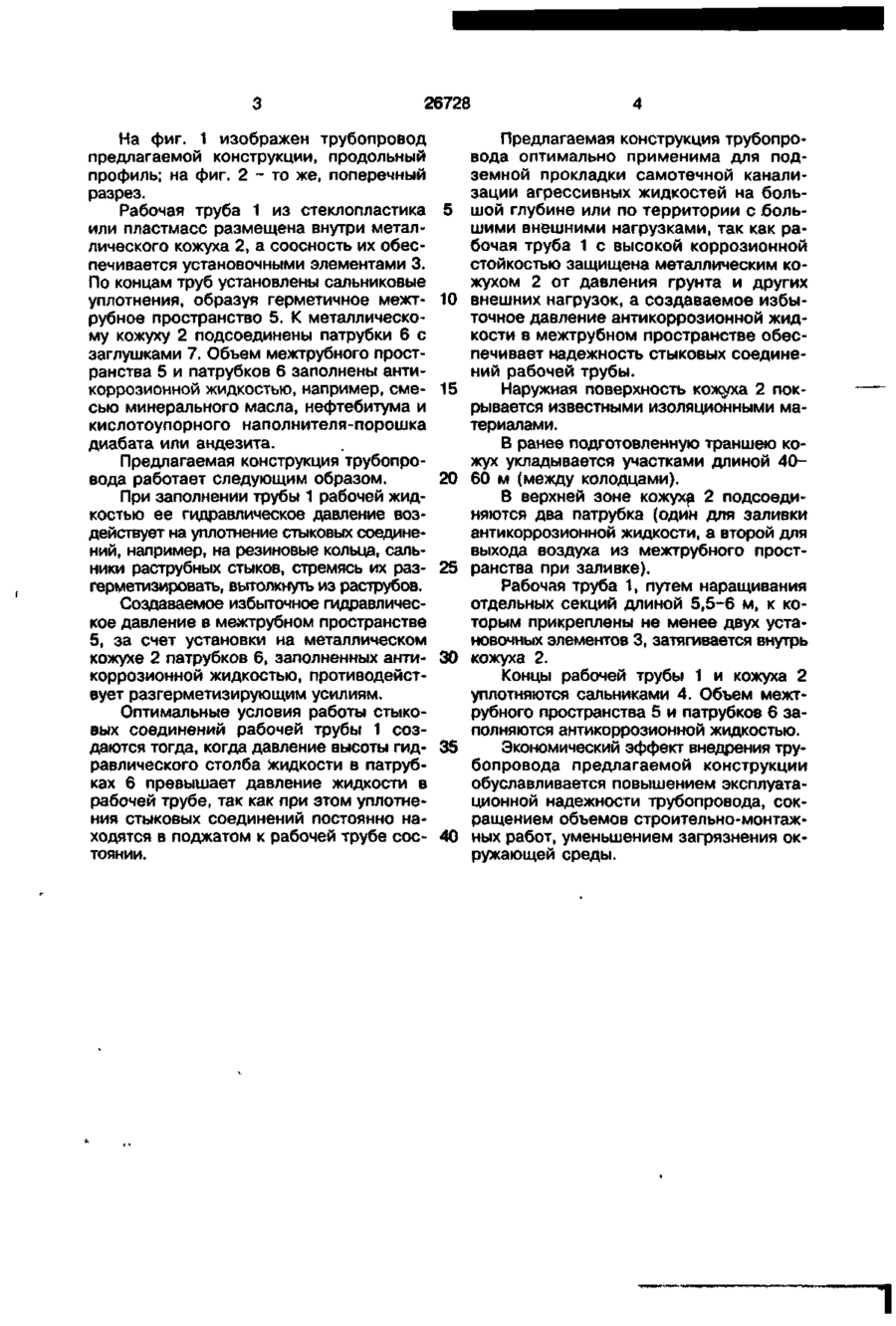

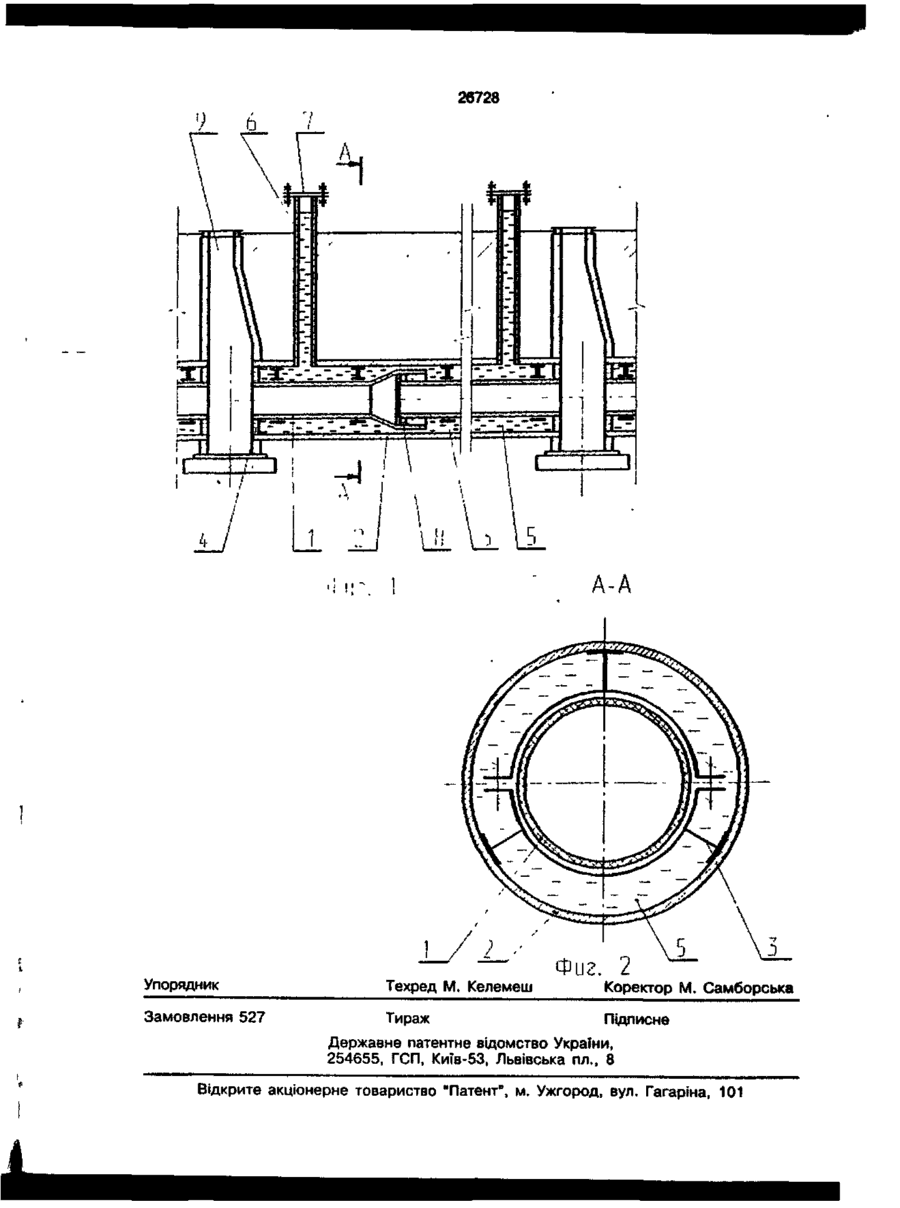

Канализационный трубопровод преимущественно для подземной самотечной канализации химических предприятий, состоящий из внутренней стеклопластиковой или пластмассовой трубы с раструбными или муфтовыми соединениями и коаксиально установленного на ней металлического кожуха, пространство между которыми запблнено тампонажным материалом, о т л и ч а ю щ и й с я тем, что он дополнительно содержит не мнее двух патрубков, подсоединенных к кожуху в верхней его части, вертикально вверх, а объем межтрубного пространства и патрубков заполнен антикоррозийной жидкостью. Изобретение относится к области строительства и может быть использовано при сооружении самотечных трубопроводов промышленной канализации химических предприятий. Наиболее близким к изобретению по технической сущности является трубопровод, содержащий полиэтиленовую трубу и металлическую оболочку (кожух), пространство между которыми заполнено тампонажным материалом [1]. Недостатком таких трубопроводов является низкая надежность при эксплуатации стыковых соединений (раструбных с уплотнительными резиновыми кольцами или сальниками, муфтовых). Задачей изобретения является повышение надежности стыковых соединений рабочей трубы канализационного трубопровода самотечной канализации. Поставленная задача достигается тем, что в известном трубопроводе, состоящем из внутренней стеклопластиковой или пластмассовой трубы и коаксиально расположенного на ней- металлического кожуха, концы которых уплотнены между собой, а образованное герметичное межтрубное пространство заполнено инертной жидкостью, к кожуху в верхней его части подсоединены вертикально вверх два патрубка, объем которых заполнен совместно с межтрубным пространством антикоррозионной жидкостью. За счет этого в межтрубном пространстве создается избыточное давление (величина которого зависит от высоты патрубка), которое постоянно уплотняет стыковые соединения (раструбные с уплотнительными кольцами или сальниками, муфтовые). KJ оо о 26728 На фиг. 1 изображен трубопровод предлагаемой конструкции, продольный профиль; на фиг. 2 - то же, поперечный разрез. Рабочая труба 1 из стеклопластика или пластмасс размещена внутри металлического кожуха 2, а соосность их обеспечивается установочными элементами 3. По концам труб установлены сальниковые уплотнения, образуя герметичное межтрубное пространство 5. К металлическому кожуху 2 подсоединены патрубки 6 с заглушками 7. Объем межтрубного пространства 5 и патрубков 6 заполнены антикоррозионной жидкостью, например, смесью минерального масла, нефтебитума и кислотоупорного наполнителя-порошка диабата или андезита. Предлагаемая конструкция трубопровода работает следующим образом. При заполнении трубы 1 рабочей жидкостью ее гидравлическое давление воздействует на уплотнение стыковых соединений, например, на резиновые кольца, сальники раструбных стыков, стремясь их разгерметизировать, вытолкнуть из раструбов. Создаваемое избыточное гидравлическое давление в межтрубном пространстве 5, за счет установки на металлическом кожухе 2 патрубков 6, заполненных антикоррозионной жидкостью, противодействует разгерметизирующим усилиям. Оптимальные условия работы стыковых соединений рабочей трубы 1 создаются тогда, когда давление высоты гидравлического столба Жидкости в патрубках 6 превышает давление жидкости в рабочей трубе, так как при этом уплотнения стыковых соединений постоянно находятся в поджатом к рабочей трубе соетоянии. 5 10 15 20 25 30 35 40 Предлагаемая конструкция трубопровода оптимально применима для подземной прокладки самотечной канализации агрессивных жидкостей на большой глубине или по территории с большими внешними нагрузками, так как рабочая труба 1 с высокой коррозионной стойкостью защищена металлическим кожухом 2 от давления грунта и других внешних нагрузок, а создаваемое избыточное давление антикоррозионной жидкости в межтрубиом пространстве обеспечивает надежность стыковых соединений рабочей трубы. Наружная поверхность кож^/ха 2 покрывается известными изоляционными материалами. В ранее подготовленную траншею кожух укладывается участками длиной 4 0 60 м (между колодцами). В верхней зоне кожуха 2 подсоединяются два патрубка (один для заливки антикоррозионной жидкости, а второй для выхода воздуха из межтрубного пространства при заливке). Рабочая труба 1, путем наращивания отдельных секций длиной 5,5-6 м, к которым прикреплены не менее двух установочных элементов 3, затягивается внутрь кожуха 2. Концы рабочей трубы 1 и кожуха 2 уплотняются сальниками 4. Объем межтрубного пространства 5 и патрубков 6 заполняются антикоррозионной жидкостью. Экономический эффект внедрения трубопровода предлагаемой конструкции обуславливается повышением эксплуатационной надежности трубопровода, сокращением объемов строительно-монтаж* ных работ, уменьшением загрязнения окружающей среды. 26728 А-А •; ' Г . Упорядник Техред М. Келемеш Замовлення 527 Фиг. 2 Тираж Коректор М. Самборська Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
