Трубчасто-пластинчатий теплообмінник

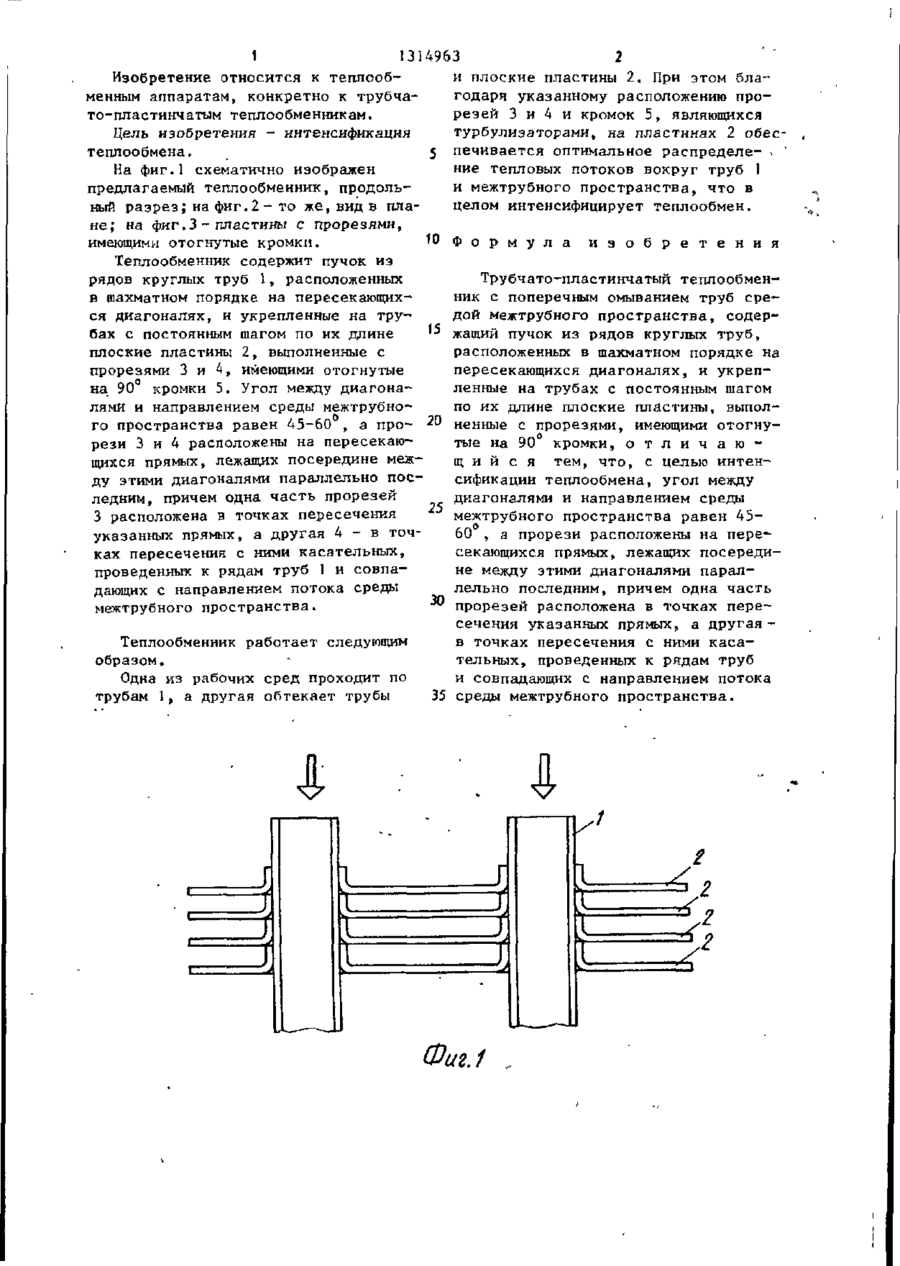

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SU(!I, 1314963 A3 (50 4 F 28 D 7/00, 9/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ (21) 3254394/24-06 (22) 11.03.81 (31) 566/80 * ^ ' № (32) 11.03.80 (33) H U (46) 3 0 . 0 5 . 8 7 . Бюл. № 20 (71) Трансэлектро Мадьяр Вилламошшаги Кюлькерешкеделми Валлалат (HU) (72) Арпад Бакай, Янош Бодаш, Ласло Форго, Иштван Папп, Дьюла Ковач и Карой Ласло (HU) (53) 621.565.944(088.8) (56) Патент США № 3125320, кл. 165-151» 1964. (54) ТРУБЧАТО-ПЛАСТИНЧАТЫЙ ТЕПЛООБМЕННИК (57) Изобретение откосится к теплотехнике и позволяет интенсифицировать теплообмен. Круглые трубы (Т) 1 расположены в шахматном порядке на пересекающихся диагоналях. На Т 1 с постоянным шагом по их длине установлены пластины 2 с прорезями (П) 3, имеющими отогнутые на 90 кромки 4. П 3 расположены на пересекающихся прямых, лежащих посередине между диагоналями параллельно им, а угол между диагоналями и направлением среды межтрубного пространства (МТП) равен 45-60 . Одна часть П 3 расположена в точках пересечения указанных прямых, а другая - в точках пересечения с ними касательных к рядам Т 1, совпадающих с направлением потока среды МТП. Благодаря такому расположению П 3 и кромок 4, являющихся турбулизаторами, на пластинах 2 обеспечивается оптимальное распределение тепловых потоков вокруг Т 1 и равномерное распределение потока среды МТП. 3 ил. S •U 1 131 4963 2 Изобретение относится к теплооби плоские пластины 2. При этом бламенным аппаратам, конкретно к трубчагодаря указанному расположению прото-пластинчатым теплообменникам. резей 3 и 4 и кромок 5, являющихся турбулизаторами, на пластинах 2 обесЦель изобретения - интенсификация теплообмена. 5 печивается оптимальное распределе- ^ ние тепловых потоков вокруг труб 1 На фиг.1 схематично изображен и межтрубного пространства, что в предлагаемый теплообменник, продольцелом интенсифицирует теплообмен. ный разрез; на фиг. 2 - то же, вид в плане; на фиг.3 - пластины с прорезями, имеющими отогнутые кромки. tO Ф о р м у л а и з о б р е т е н и я Теплообменник содержит пучок из рядов круглых труб 1, расположенных Трубчато-пластинчатый теплообменв шахматном порядке на пересекающихник с поперечным омыванием труб среся диагоналях, и укрепленные на трудой межтрубного пространства, содер15 жащий пучок из рядов круглых труб, бах с постоянным шагом по их длине плоские пластины 2, выполненные с расположенных в шахматном порядке на прорезями 3 и А, имеющими отогнутые пересекающихся диагоналях, и укрепна 90° кромки 5. Угол между диагоналенные на трубах с постоянным шагом лями и направлением среды межтрубнопо их длине плоские пластины, выполго пространства равен 45-60 , а про- 20 ненные с прорезями, имеющими отогнурези 3 и 4 расположены на пересекаютые на 90 кромки, о т л и ч а ю щихся прямых, лежащих посередине межщ и и с я тем, что, с целью интенду этими диагоналями параллельно поссификации теплообмена, угол между ледним, причем одна часть прорезей диагоналями и направлением среды 25 межтрубного пространства равен 453 расположена в точках пересечения указанных прямых, а другая 4 - в точ60 , а прорези расположены на переках пересечения с ними касательных, секающихся прямых, лежащих посередипроведенных к рядам труб 1 и совпане между этими диагоналями паралдающих с направлением потока среды лельно последним, причем одна часть межтрубного пространства. 30 прорезей расположена в точках переТеплообменник работает следующим образом. Одна из рабочих сред проходит по трубам 1, а другая обтекает трубы 1 1 I t сечения указанных прямых, а другаяв точках пересечения с ними касательных, проведенных к рядам труб и совпадающих с направлением потока 35 среды межтрубного пространства. J] Т 3 у Фиг.1 1314963 'иг Редактор ГО.Середа Заказ 2225/59 Составитель Ю.Карпенко Техред Н.Глущенко Корректор И.Эрдейи Тираж 612 Подписное ВНИИПЙ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб„, д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
