Композиція для покриття пакувального паперу

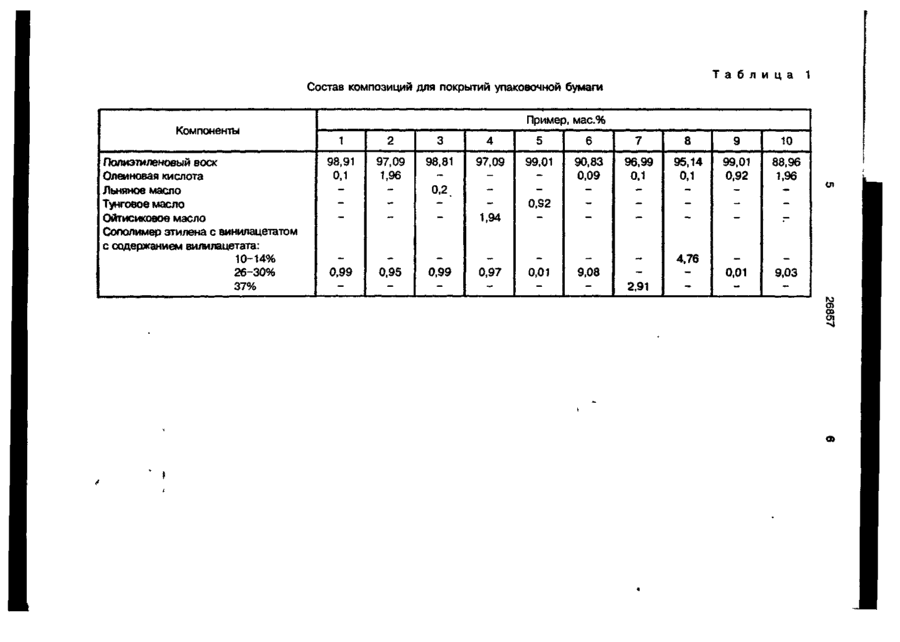

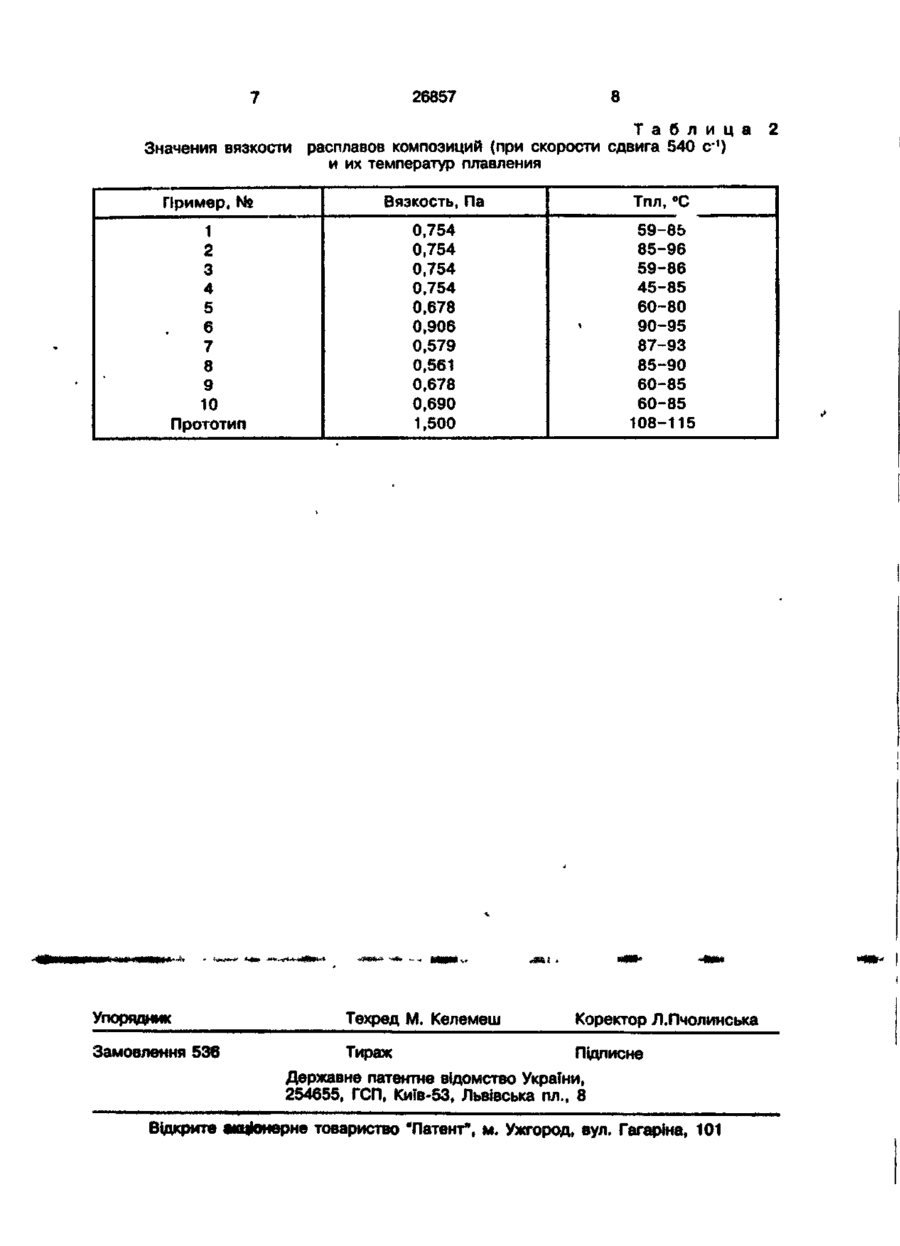

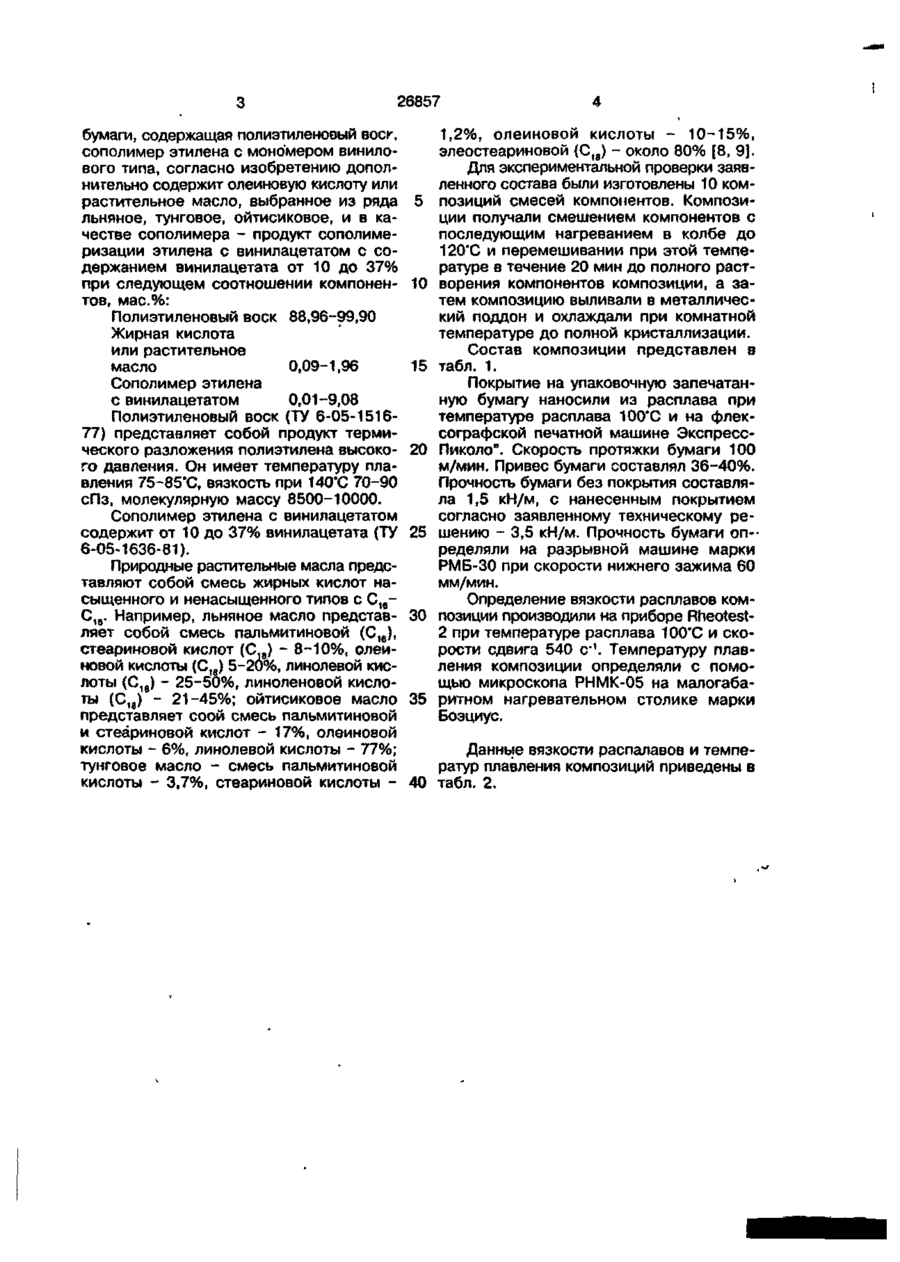

Композиция для покрытия упаковочной бумаги, содержащая полиэтиленовый воск и сополимер этилена с мономером винилового ряда, о т л и ч а ю щ а я с я тем, что она дополнительно содержит олеиновую кислоту или растительное масло, выбранное из ряда - льняное, тунговое, ойтисиковое, а в качестве сополимера - продукт сополимеризации этилена с винилацетатом с содержанием винилацетата от 10 до 37% при следующем соотношении компонентов, мас.%: Полиэтиленовый воск 88,96-99,01 Олеиновая кислота или растительное масло 0,09-1,96 Сополимер этилена с винилацетатом 0,01-9,08 Изобретение относится к покрытиям по бумаге и может быть использовано для пищевой промышленности. рения сополимера в расплавленном парафине. Недостатком описанной композиции для покрытия по бумаге является высокая температура плавления композиции (140150°С), что усложняет технологию нанесения покрытия; вязкость композиции составляет 100-200 сПз в зависимости от соотношения компонентов при скорости 1 сдвига 180 с (140°С), это очень высокая вязкость для нанесения покрытия по бумаге. Задачей изобретения является создание композиции с более низкими значениями вязкости и температуры плавления для упрощения технологии нанесения покрытия на упаковочной бумаге с применением существующего оборудования. Поставленная задача достигается тем, что композиция для покрытия упаковочной Наиболее близкой по технической сущности к заявленному изобретению является композиция для пропитки и покрытия бумаги, включающая, мас.%: 50-95 парафина или смеси микрокристаллического (30%) и крупнокристаллического (70%) парафина, 2-25 полиэтилена с индексом расплава (ИР) 0,3-8 г/10 мин или полиэтиленового воска, либо их смеси, 2-40 этиленоктанвинилового сополимера с ИР 2,5-500 г/10 мин и содержанием октановых звеньев 18-40%. Покрытие по бумаге получают из расплава, композицию расплавляют при 100-120°С в реакторе с мешалкой, массу выдерживают при 140-150°С 1-2 часа для полного раство O 00 О 26857 бумаги, содержащая полиэтиленовый воск, сополимер этилена с мономером винилового типа, согласно изобретению дополни гельно содержит олеиновую кислоту или растительное масло, выбранное из ряда льняное, тунговое, ойтисиковое, и в качестве сополимера - продукт сополимеризации этилена с винилацетатом с содержанием винилацетата от 10 до 37% при следующем соотношении компонентов, мас.%: Полиэтиленовый воск 88,96-99,90 Жирная кислота или растительное масло 0,09-1,96 Сополимер этилена с винилацетатом 0,01-9,08 Полиэтиленовый воск (ТУ 6-05-151677) представляет собой продукт термического разложения полиэтилена высокого давления. Он имеет температуру плавления 75-85'С, вязкость при 140*С 70-90 сПз, молекулярную массу 8500-10000. Сополимер этилена с винилацетатом содержит от 10 до 37% винилацетата (ТУ 6-05-1636-81). Природные растительные масла представляют собой смесь жирных кислот насыщенного и ненасыщенного типов с С 1б С18. Например, льняное масло представляет собой смесь пальмитиновой (С16), стеариновой кислот (С18) - 8-10%, олеиновой кислоты (С18) 5-20%, линолевой киспоты (С18) - 25-50%, линоленовой кислоты (С18) - 21-45%; ойтисиковое масло представляет соой смесь пальмитиновой и стеариновой кислот - 17%, олеиновой кислоты - 6%, линолевой кислоты - 77%; тунговое масло - смесь пальмитиновой кислоты - 3,7%, стеариновой кислоты 5 10 15 20 25 30 35 1,2%, олеиновой кислоты - 10-15%, элеостеариновой (С18) - около 80% [8, 9]. Для экспериментальной проверки заявленного состава были изготовлены 10 композиций смесей компонентов. Композиции получали смешением компонентов с последующим нагреванием в колбе до 120'С и перемешивании при этой температуре в течение 20 мин до полного растворения компонентов композиции, а затем композицию выливали в металлический поддон и охлаждали при комнатной температуре до полной кристаллизации. Состав композиции представлен в табл. 1. Покрытие на упаковочную запечатанную бумагу наносили из расплава при температуре расплава 100'С и на флексографской печатной машине ЭкспрессПиколо". Скорость протяжки бумаги 100 м/мин. Привес бумаги составлял 36-40%. Прочность бумаги без покрытия составляла 1,5 кН/м, с нанесенным покрытием согласно заявленному техническому решению - 3,5 кН/м. Прочность бумаги о п ределяли на разрывной машине марки РМБ-30 при скорости нижнего зажима 60 мм/мин. Определение вязкости расплавов композиции производили на приборе Rheotest2 при температуре расплава 100*С и скорости сдвига 540 с 1 . Температуру плавления композиции определяли с помощью микроскопа РНМК-05 на малогабаритном нагревательном столике марки Боэциус. Данные вязкости распалавов и температур плавления композиций приведены в 40 табл. 2. Т а б л и ц а Состав композиций для покрытий упаковочной бумаги Компоненты Полиэтиленовый воск Олеиновая кислота Льняное масло Тунговое масло Ойтисиковое масло Сополимер этилена с винилацетатом с содержанием вилилацетата: 10-14% 26-30% 37% 1 Пример, мас.% 1 2 3 4 5 6 7 8 9 10 98,91 0,1 97,09 1,96 98,81 0,2 97,09 1,94 99,01 0.S2 90,83 0,09 96,99 0.1 95,14 0.1 99,01 0.92 88,96 1.96 0,99 — 0,95 0,99 — 0,97 0,01 — 9,08 2,91 4,76 — 0,01 — 9,03 (Л го CD 00 5 26857 8 Т а б л и ц а 1 Значения вязкости расплавов композиций (при скорости сдвига 540 с ) и их температур плавления Пример, № Вязкость, Па Тпл,°С 1 2 3 4 5 6 7 8 9 10 Прототип 0,754 0,754 0,754 0,754 0,678 0,906 0,579 0,561 0,678 0,690 1,500 59-85 85-96 59-86 45-85 60-80 90-95 87-93 85-90 60-85 60-85 108-115 Упорядник Техред М. Келемеш Замовлення 536 Тираж Коректор Л.Пчолинська Підписне Державне латентне відомство України, 254655, ГСП, Київ-53, Львівська пл м 8 Відкрите акціонерне товариство -Патент", м. Ужгород, вул. Гагаріна, 101
