Затискач

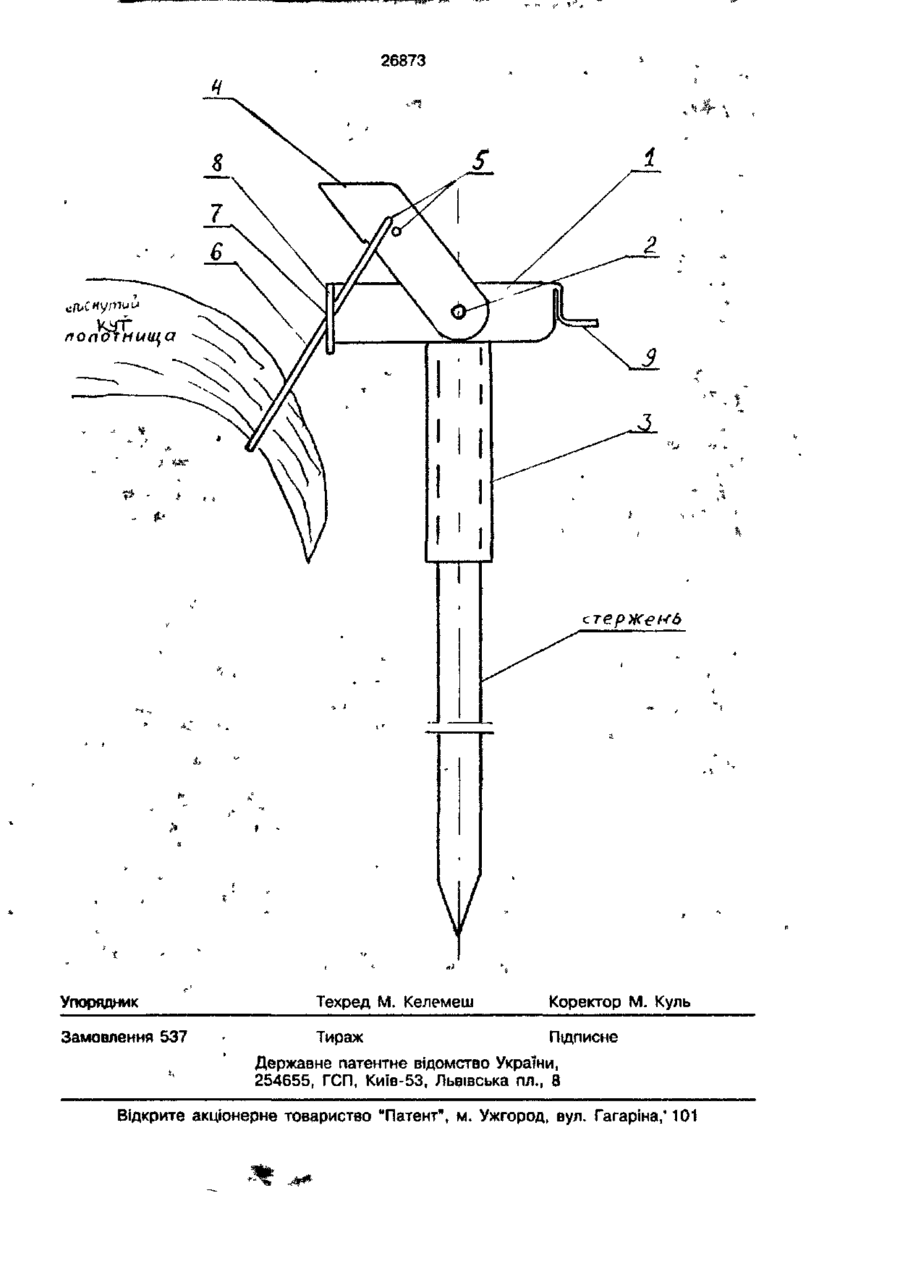

Затискач, що містить корпус з важелем і петлю затиску, який в і д р і з н я є т ь с я тим, що корпус в Його середній частині жорстко з'єднаний за допомогою осі з трубкою-насадкою і шарнірно-важільною рамкою, у бокових пластинах якої виконано регулювальні отвори, причому в два з цих отворів вільними кінцями встановлено дротяну затискну петлю, П-подібна частина якої проходить крізь напрямні прорізи опорного щитка корпусу. Пропоноване пристосування стосується індивідуального садівництва та городництва, може бути використане також на відпочинку, в туризмі. Відомі пристосування для затиску полотен, наприклад, прищіпки для білизни, важільні затискачі для стулок, утримування пробок у каністрах і т.ін. Однак, вони не пристосовані для утримання в натягу під вітром великого полотнища, особливо поліетиленового (ЕР № 0326042, кл. F 16 G 11/10, 02.08.89). Задача винаходу - дати садівникові можливість швидко, зручно і надійно кріпити, знімати та переносити покриття - поліетиленове чи текстильне - щоб захистити овочі, трави від хімікатів, а туристам, відпочиваючим у лісі чи на галявині - натягти тент від сонця чи дощу. Поставлена задача вирішується тим, що в затискачі, що містить корпус з важелем і петлю затиску, згідно винаходу, корпус в його середній частині жорстко поєднаний за допомогою осі з трубкоюнасадкою і шарнірно-важільною рамкою, у бокових пластинах якої виконано регулювальн* отвори, причому в два з цих отворів вільними кінцями встановлено дротяну затискну петлю, П-подібна частина якої проходить крізь напрямні прорізи опорного щитка корпусу. На кресленні показано пристосування, вигляд збоку (затискач розкритий, у петлю вставлено стиснутий кінець полотнища). У корпусі 1 за допомогою осі 2 жорстко закріплено трубку-насадку 3 і нагорі корпусу на цій же осі - важільну рамку 4 з кількома регулювальними отворами 5, у яких (верхніх або нижніх) рухомо кріпиться ВІЛЬНИМИ КІНЦЯМИ затискна петля 6. П-подібним боком петля проходить крізь напрямні прорізи 7 опорного щитка 8 корпусу 1. З іншого боку корпусу виконано упорну площадку 9, що оптимізує рух донизу важільної рамки 4. Працюють пристосуванням так. Підіймають важільну рамку 4 майже до відказу. Петля 6 виходить по напрямних прорізах 7 опорного щитка 8, утворюючи віконце, в яке вставляють (на 4-8 см) складений або стиснутий кут кінця полотнища. Повертають важільну рамку 4 у зворотному напрямі до упору. Кінець полотнища затиснуто. Те ж саме повторюють з іншими трьома кінцями полотнища. 26873 Упорядник Техред М. Келемеш Коректор М. Куль Замовлення 537 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл.( 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна,* 101
