Мажоритарно-резервований пристрій

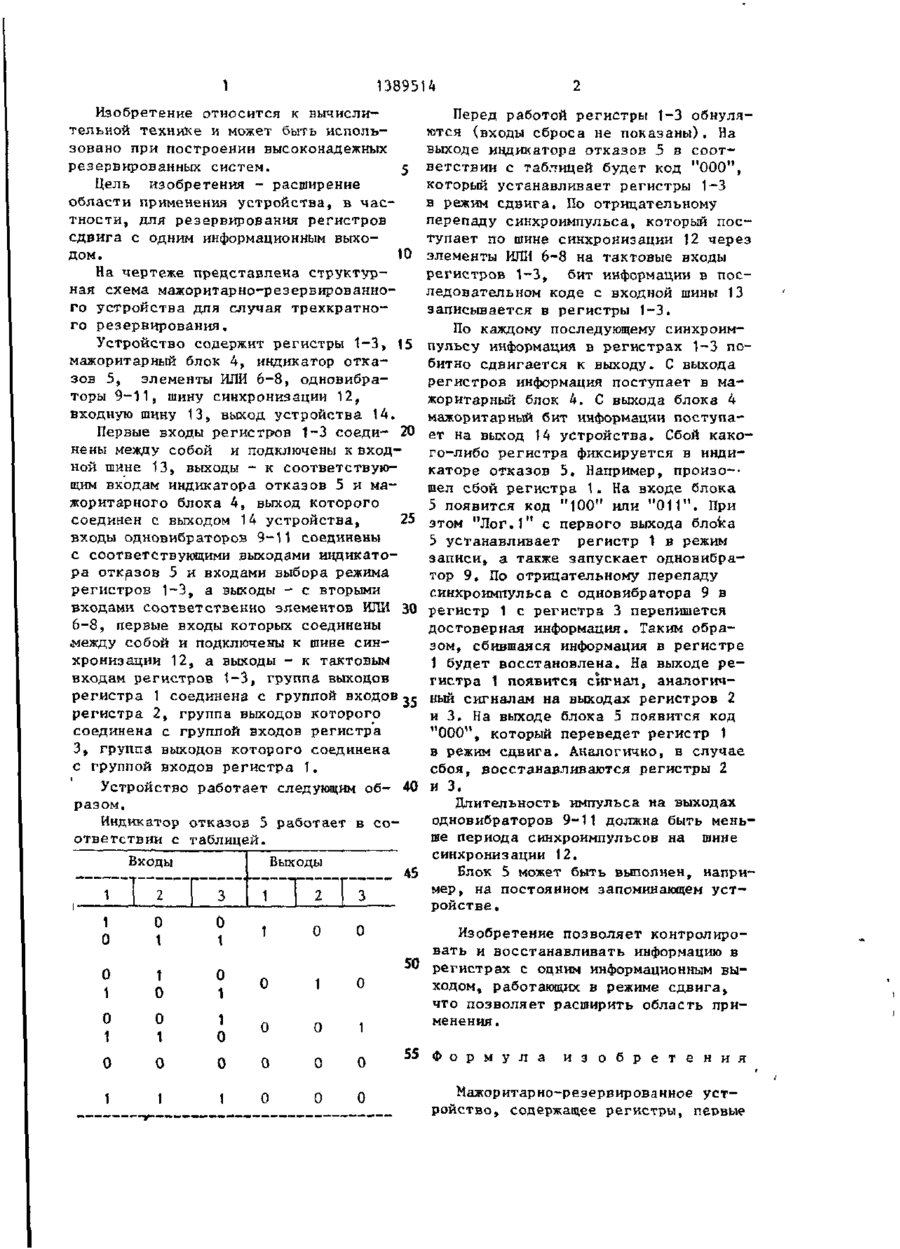

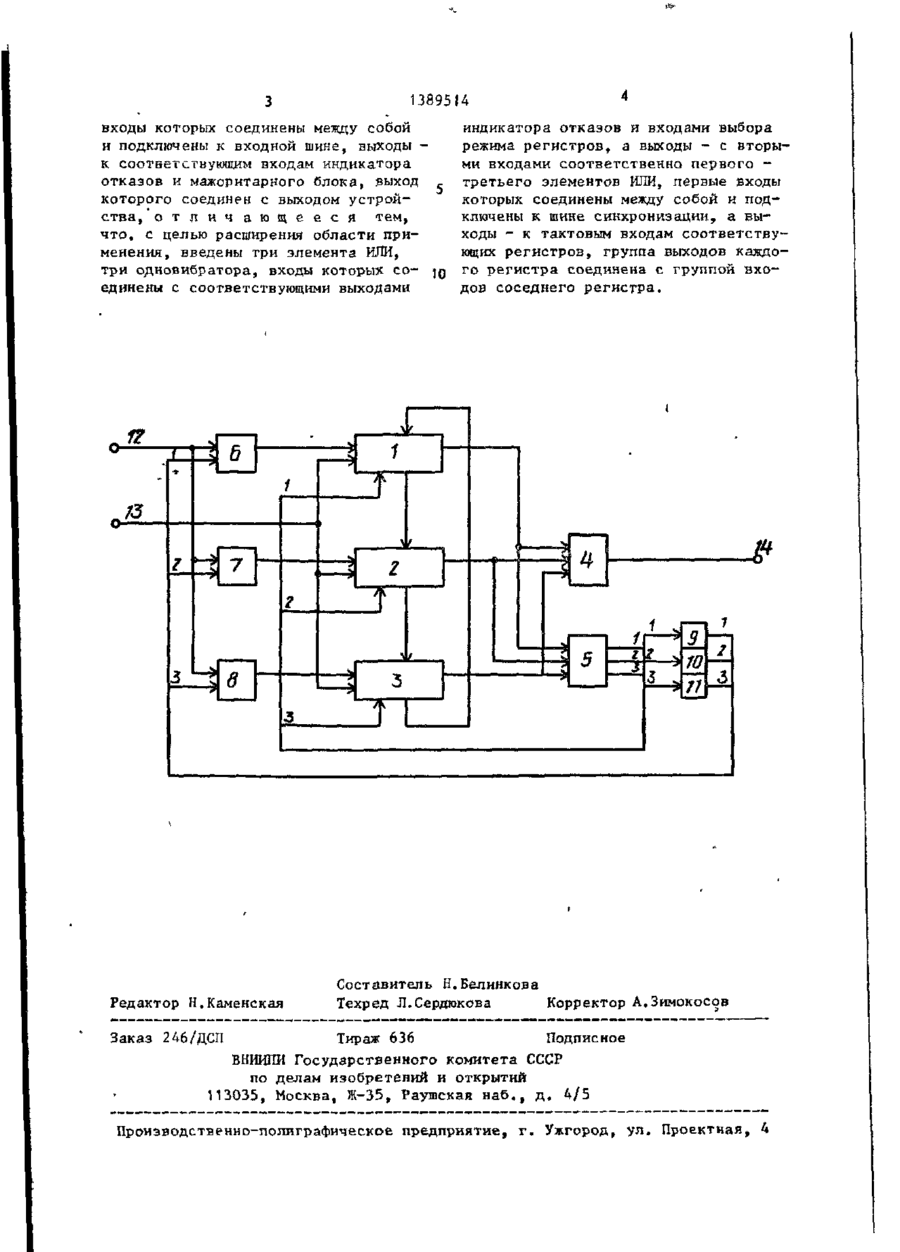

ДЛЯ (ЛУЖ1Ы1ОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН с< А (И) I и ( 5 1 ) 4 G 06 F 1 1 / 1 8 , , * Г Н 05 К 10/00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4105737/24-24 (22) 20.05.86 (72) Р.Т.Смук и А.А.Самчинский (53) 681.325(088.8) (56) Авторское свидетельство СССР 982187, кл. G 06 F 11/18, 1981. Авторское свидетельство СССР № 1136336, кл. Н 05 К 10/00, 1983. (54) МАЖОРИТАРНО-РЕЗЕРВИРОВАННОЕ УСТРОЙСТВО (57) Изобретение относится к вычисл и т е л ь н о й технике и может быть и с п о л ь з о в а н о при п о с т р о е н и и высоконадежных резервированных с и с т е м . Цель и з о б р е т е н и я - расширение о б л а с т и применения у с т р о й с т в а . Устройство содержит р е г и с т р ы 1-3, мажоритарный блок 4, индикатор о т к а з о в 5, элементы ИЛИ 6 - 8 , одновибраторы 9 - 1 1 , шину синхронизации 12, входную шину 13, выход у с т р о й с т в а 14. При сбое любого р е г и с т р а з а п у с к а е т с я одновибратор, по импульсу к о т о р о г о в сбившийся р е г и с т р п е р е п и с ы в а е т с я информация из и с п р а в ного р е г и с т р а . 1 и л . , 1 т а б л . со оо со СЛ 14-88 1389514 Изобретение относится к вычислительной технике и может быть использовано при построении высоконадежных резервированных систем. 5 Цель изобретения - расширение области применения устройства, в частности, для резервирования регистров сдвига с одним информационным выходом. 10 На чертеже представлена структурная схема мажоритарно-резервированного устройства для случая трехкратного резервирования. Устройство содержит регистры 1-3, 15 мажоритарный блок 4, индикатор отказов 5, элементы ИЛИ 6-8, одновибраторы 9-11, шину синхронизации 12, входную шину 13, выход устройства 14. Первые входы регистрюв 1-3 соеди- 20 нены между собой и подключены к входной шине 13, выходы - к соответствующим входам индикатора отказов 5 и мажоритарного блока 4, выход которого соединен с выходом 14 устройства, 25 входы одновибраторов 9-11 соединены с соответствующими выходами индикатора отказов 5 и входами выбора режима регистров 1-3, а выходы - с вторыми входами соответственно элементов ИЛИ 30 6-8, первые входы которых соединены между собой и подключены к шине синхронизации 12, а выходы - к тактовым входам регистров t-З, группа выходов регистра 1 соединена с группой входов ,с регистра 2, группа выходов которого соединена с группой входов регистра 3, группа выходов которого соединена с группой входов регистра 1. Перед работой регистры 1-3 обнуляются (входы сброса не показаны). На выходе индикатора отказов 5 в соответствии с таблицей будет код " 0 0 0 " , который устанавливает регистры 1-3 я режим сдвига. По отрицательному перепаду синхроимпульса, который поступает по шине синхронизации 12 через элементы ИЛИ 6-8 на тактовые входы регистров 1-3, бит информации в последовательном коде с входной шины 13 записывается в регистры 1-3. По каждому последующему синхроимпульсу информация в регистрах 1-3 побитно сдвигается к выходу* С выхода регистров информация поступает в мажоритарный блок 4. С выхода блока 4 мажоритарный бит информации поступает на выход 14 устройства. Сбой к а к о го-либо регистра фиксируется в индикаторе отказов 5. Например, произо-шел сбой регистра 1. На входе блока 5 появится код "100" или " 0 1 1 " . При этом " Л о г . 1 п с первого выхода блока 5 устанавливает регистр 1 в режим записи, а также запускает одновибратор 9. По отрицательному перепаду синхроимпульса с одновибратора 9 в регистр 1 с регистра 3 перепишется достоверная информация. Таким образом, сбившаяся информация в регистре 1 будет восстановлена. На выходе р е гистра 1 появится сигнал, аналогичный сигналам на выходах регистров 2 и 3 . На выходе блока 5 появится код " 0 0 0 " , который переведет регистр 1 в режим сдвига. Аналогично, в случае сбоя, восстанавливаются регистры 2 и 3. Устройство работает следующим об- 40 Длительность импульса на выходах разом. одновибраторов 9-11 должна быть меньИндикатор отказов 5 работает в соше периода синхроимпульсов на шине ответствии с таблицей. синхронизации 12. Выходы Входы Блок 5 может быть выполнен, например, на постоянном запоминающем устройстве. 1 0 0 Изобретение позволяет контролироо о 0 1 1 вать и восстанавливать информацию в 50 регистрах с одним информационным вы0 0 1 ходом, работающих в режиме сдвига, 1 0 1 что позволяет расширить область при0 0 1 менения. 0 1 1 55 Ф о р м у л а и з о б р е т е н и я О IZI III Мажоритарно-резервированное устройство, содержащее регистры, первые 3895)4 входы которых соединены между собой индикатора отказов и входами выбора и подключены к входной шине, выходы • режима регистров, а выходы - с вторык соответствующим входам индикатора ми входами соответственно первого отказов и мажоритарного блока, выход третьего элементов ИЛИ, первые входы которого соединен с выходом устройкоторых соединены между собой и подства, о т л и ч а ю щ е е с я тем, ключены к шине синхронизации, а вычто, с целью расширения области приходы - к тактовым входам соответствуменения, введены три элемента ИЛИ, ющих регистров, группа выходов каждотри одновибратора, входы которых со- 10 го регистра соединена с группой вхоединены с соответствующими выходами дов соседнего регистра. і о* д • 1 1 f 7 Z 2 3 S 1 \f в 3 Ъ Редактор Н.Каменская ч 1-ї J и 5 1 г S J Л * 3 7 / 70 6 71 7 Составитель Н.Белинкова Техред Л.Сердюкова Корректор А.Зимокосов Заказ 246/ДСП Тираж 636 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
