Пристрій для обчислювання локальних середніх значень
Формула / Реферат

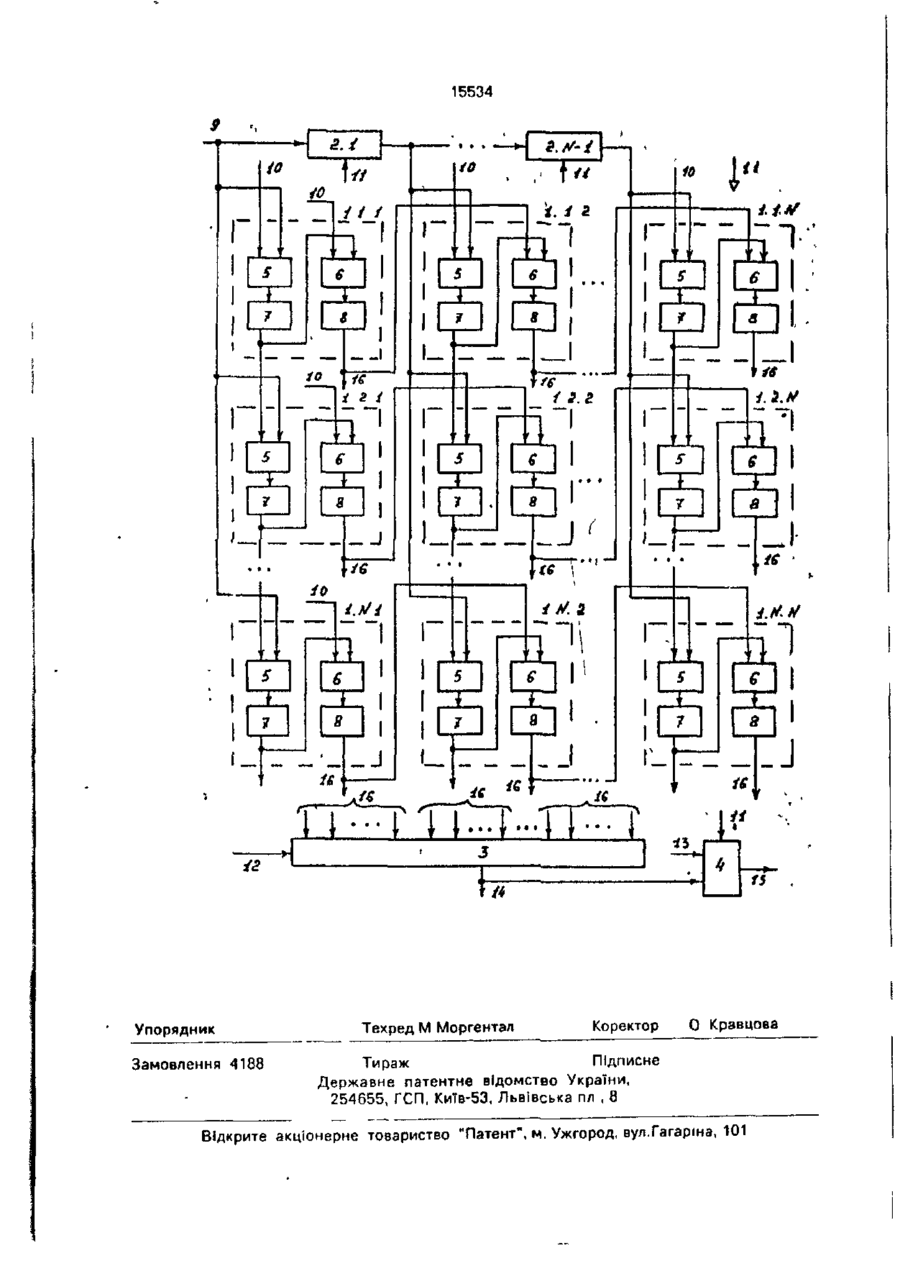

(57) Устройство для вычисления локальных средних значений, содержащее блок деления, первую строку вычислительных узлов, каждый из которых состоит из двух сумматоров и двух регистров, причем в каждом вычислительном узле выходы первого и второго сумматоров соединены соответственно с информационными входами одноименных регистров, первые входы сумматоров первого вычислительного узла соединены со входом задания нулевого кода устройства, выходом которого является выход блока деления, тактовые входы регистров всех вычислительных блоков подключены к тактовому входу устройства, отличающееся тем, что в устройство введены мультиплексор, цепочка из (N-1) последовательно соединенных блоков задержки и (N-1) строк вычислительных узлов (где N -количество значений отсчетов в строке и столбце апертуры), идентичных вычислительным узлам первой строки, первые входы первых сумматоров узлов первой строки (кроме первого вычислительного узла) и первые входы вторых сумматоров первого вычислительного узла 1-ой (I=2,N) строки соединены со входом задания нулевого кода устройства, второй вход первого сумматора первого вычислительного узла j-ой строки (j = 1,N) подключен к информационному входу первого блока задержки и соединен с информационным входом устройства, выход 1-го блока задержки (где I = 1,(N-1)) подключен ко второму входу первого сумматора (j+1)-го вычислительного узла j-ой строки, выход второго регистра К-го (где К = 1(N-1) вычислительного узла j-ой строки подключен к первому входу второго сумматора (К+1)-го вычислительного узла этой строки, в каждом вычислительном узле выход первого регистра соединен со вторым входом второго сумматора, выход первого регистра j-гo вычислительного узла К-ой строки соединен с первым входом первого сумматора j-гo вычислительного узла (К+1)-ой строки, выход вторых регистров вычислительных узлов строк подключены к информационным входам мультиплексора, управляющий вход которого является входом задания памяти апертуры, выход мультиплексора является выходом скользящей суммы устройства и подключен ко входу делимого блока деления, вход делителя которого является входом задания количества отсчетов текущей апертуры устройства, тактовый вход которого подключен к тактовым входам регистров вычислительного узла 1-ой строки.
Текст
(19) *~*_ГУ (II) (13) Cl
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for computational local average values
Автори англійськоюYelmanov Serhii Oleksandrovych
Назва патенту російськоюУстройство для вычислительных локальных средних значений
Автори російськоюЕлманов Сергей Александрович
МПК / Мітки
МПК: G06F 17/15
Мітки: обчислювання, середніх, пристрій, значень, локальних
Код посилання
