Джерело живлення для дугового зварювання

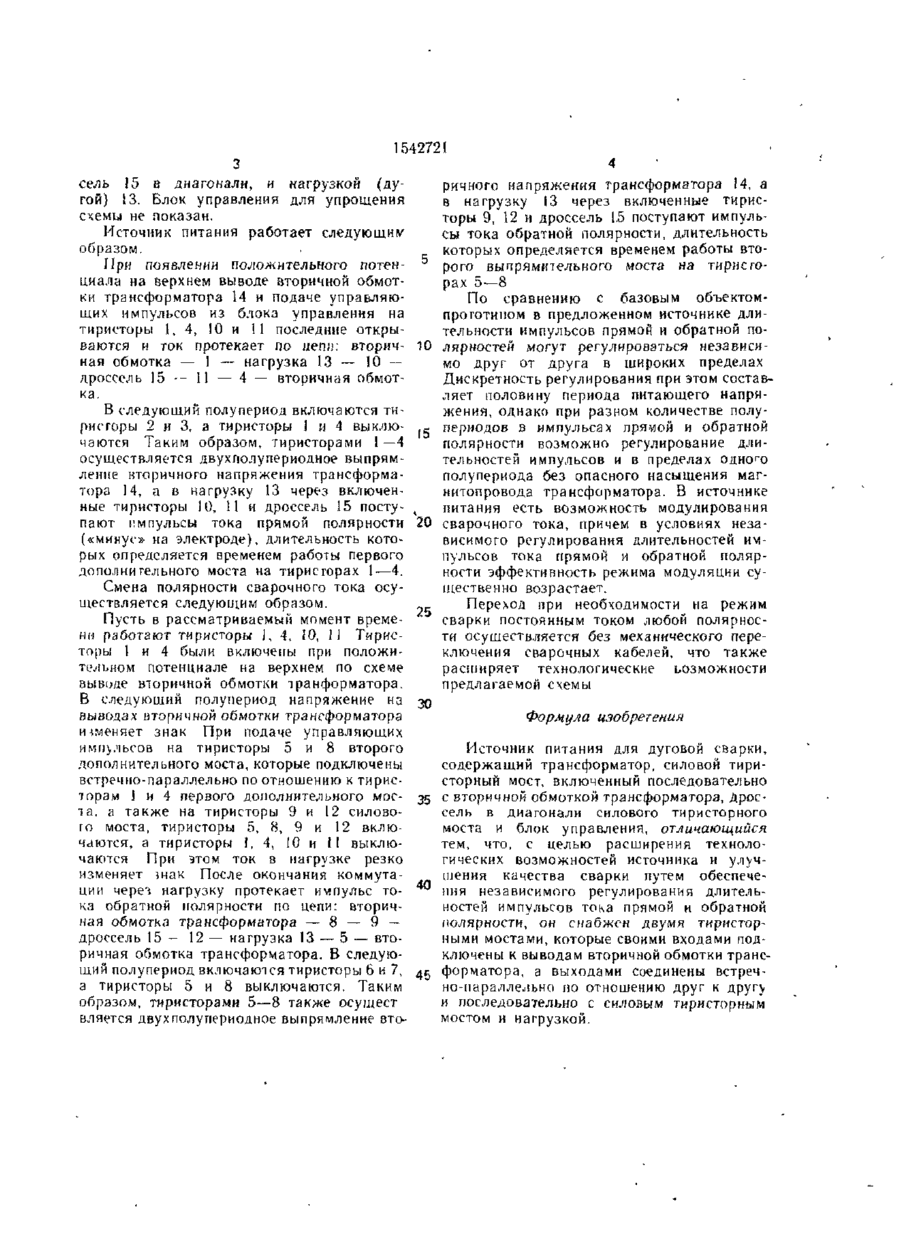

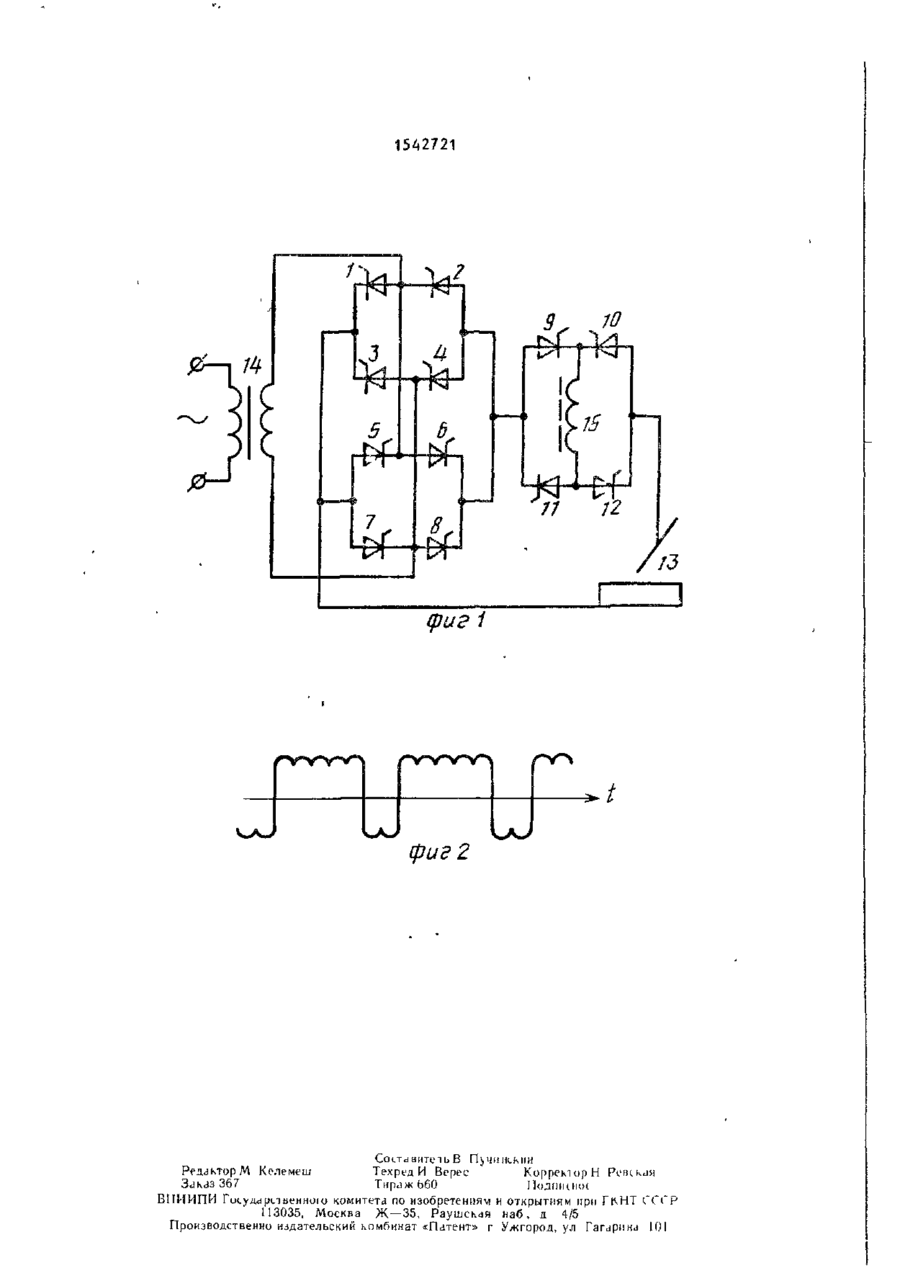

Изобретение относится к электротехнике, в частности к электрооборудованию для дуговой сварки, н может быть исполь зовано для сварки на переменном токе прямоугольной формы с независимым регулированием длительностей импульсов тока прямой и обратной полярности Цель изобретения — расширение технологических возможностей источника питания и улучшение качества сварки Источник питания со держит трансформатор, силовой тиристорный мост с дросселем в его диагонали и блок управления В источник введены два тиристорных моста, которые своими входами подключены к выводам вторичной обмотки транформатора, а выходами соеди нены встречно-параллельно по отношению друг к другу и последовательно с силовым тиристорным мостом и нагрузкой Тиристорами дополнительных мостов осуществляется двухпол^периодное выпрямление вторичного напряжения трансформатора В нагрузку через включенные попарно тиристоры силового моста и дроссель поступают импульсы той или иной полярности Длительность импульсов определяется временем работы каждого из дополнительных мостов В источнике питания есть возможность модулирования сварочного тока, что в уело виях независимого регулирования длительностей импульсов прямой и обратной полярности ведет к улучшению качества сварного соединения 2 ил СП Изобретение относится к электротехнике, в частности к электрооборудованию для дуговой сварки, и может быть использовано для сварки переменным током прямоугольной формы с регулируемой длительностью импульсов прямой и обратной полярности Цель изобретения — расширение технологических возможностей источника питания и улучшение качества сварки путем обеспечений независимого регулирования длительностей импульсов тока прямой и обратной полярности На фиг 1 представлена принципиальная электрическая схема источника питания для дуговой сварки, на фиг 2 — кривая изменения сварочною тока Сварочная цепь источника питания (фиг 1) состоит из трех мостовых схем, собранных на тиристорах I —12, нагрузки (дуги) 13 и вторичной обмотки транс форматора 14 Тиристоры 1—8, образуют первый (І —4) и второй (5—8) дополнительные выпрямительные мосты, которые своими входами под ключены к выводам вторичной обмотки трансформатора 14, а выходами соединены встречно-параллельно по отношению друг к другу и последовательно с силовым тиристорным мостом (9—12) содержащим дрос 1542721 сель 15 в диагонали, и нагрузкой (дугой) 13. Блок управления для упрощения схемы не показан. Источник питания работает следующиу образом. При появлении положительного потенциала на верхнем выводе вторичной обмотки трансформатора 14 и подаче управляющих импульсов из блока управления на тиристоры 1, 4, 10 и II последние открываются и ток протекает по цепи: вторич- 10 ная обмотка — 1 - нагрузка 13 — 10 — дроссель 15 -- 11 - 4 — вторичная обмотка. В следующий полупериод включаются тиристоры 2 и 3, а тиристоры і и 4 выключаются Таким образом, тиристорами 1 —4 осуществляется двухполупериодное выпрямление вторичного напряжения трансформатора 14, а в нагрузку 13 через включенные тиристоры 10, И и дроссель І5 поступают импульсы тока прямой полярности 20 («минус» на электроде), длительность которых определяется временем работы первого дополни тельного моста на тиристорах 1—4. Смена полярности сварочного тока осуществляется следующим образом. У Пусть в рассматриваемый момент времени работают тиристоры ], 4, Ї0, И Тиристоры 1 и 4 были включены при положительном потенциале на верхнем по схеме выводе вторичной обмотки транформатора. В следующий полупериод напряжение на 30 выводах вторичной обмотки трансформатора изменяет знак При подаче управляющих импульсов на тиристоры 5 и 8 второго дополнительного моста, которые подключены встречно-параллельно по отношению к тиристорам j и 4 первого дополнительного мое- 35 а, а также на тиристоры 9 и 12 силово9 12 го моста, тиристоры 5, 8, 9 и 12 включаются, а тиристоры І, 4, 10 и 11 выключаются При этом ток в нагрузке резко изменяет знак После окончания коммутации череч нагрузку протекает импульс то- 40 ка обратной полярности по цепи: вторичная обмотка трансформатора — 8 — 9 ~ дроссель 15 - 12 — нагрузка 13 — 5 — вторичная обмотка трансформатора. В следующий полупериод включаются тиристоры 6 и 7, а тиристоры 5 и 8 выключаются. Таким образом, тиристорами 5—8 также осушест вляется двухполупериодное выпрямление вто ричного напряжения трансформатора 14, а в нагрузку 13 через включенные тиристоры 9, 12 и дроссель 15 поступают импульсы тока обратной полярности, длительность которых определяется временем работы второго выпрямительного моста на тирнсгорах 5—8 По сравнению с базовым объектомпроготииом в предложенном источнике длительности импульсов прямой и обратной полярностен могут регулироваться независимо друг от друга в широких пределах Дискретность регулирования при этом составляет половину периода питающего напряжения, однако при разном количестве полупериодов в импульсах прямой и обратной полярности возможно регулирование длительностей импульсов и в пределах одно г о полупериода без опасного насыщения магнитопровода трансформатора. В источнике питания есть возможность модулирования сварочного тока, причем в условиях независимого регулирования длительностей им пульсов тока прямой и обратной полярности эффективность режима модуляции существенно возрастает. Переход при необходимости на режим сварки постоянным током любой полярности осуществляется без механического переключения сварочных кабелей, что также расширяет технологические ьозможности предлагаемой схемы Формула изобретения Источник питания для дуговой сварки, содержащий трансформатор, силовой тиристорный мост, включенный последовательно c вторичной обмоткой трансформатора, дроссель в диагонали силового тиристорного моста и блок управления, отличающийся тем, что, с целью расширения технологических возможностей источника и улучшения качества сварки путем обеспечения независимого регулирования длительностей импульсов тока прямой и обратной полярности, он снабжен двумя тиристорными мостами, которые своими входами подключены к выводам вторичной обмотки трансформатора, а выходами соединены встречно-параллельно по отношению друг к другу и последовательно с силовым тиристорним мостом и нагрузкой. 1542721 (риг і фиг 2 . В Пушнекий Техред И Верес Корректоры 3dkd3367 Тираж 660 Подпнаин В1ІИИПИ ru(.y4dpLiHeHHuio комитета по изобретениям н открытиям при ГкНТ СССР 113035, Москва Ж — 35, Раушск
