Датчик горіння дуги постійного струму

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 27184

Опубліковано: 15.08.2000

Автори: Скліфос Володимир Васильович, Латанський Віталій Петрович, Макмак Микола Іванович, Андреєв Вячеслав Валентинович, Лапін Олег Володимирович, Каросас Йозеф Іонович

Завантажити PDF файл.

Формула / Реферат

1. Датчик горения дуги постоянного тока, содержащий преобразователи напряжения и тока дуги, выходами соединенные с входами элемента И, отличающийся тем, что, с целью обеспечения достоверности фиксации времени стабильного горения дуги независимо от технологических коротких замыканий, вызываемых переносом металла, датчик снабжен последовательно соединенными линией задержки и пороговым элементом, подключенными к выходу элемента И.

2. Датчик по п. 1, отличающийся тем, что линия задержки выполнена в виде конденсатора и двух встречно-параллельных диодно-резисторных цепочек, причем общая точка соединения диодов является входом линии задержки, а общая точка соединения резисторов - ее выходом, соединенным через конденсатор с общей шиной.

Текст

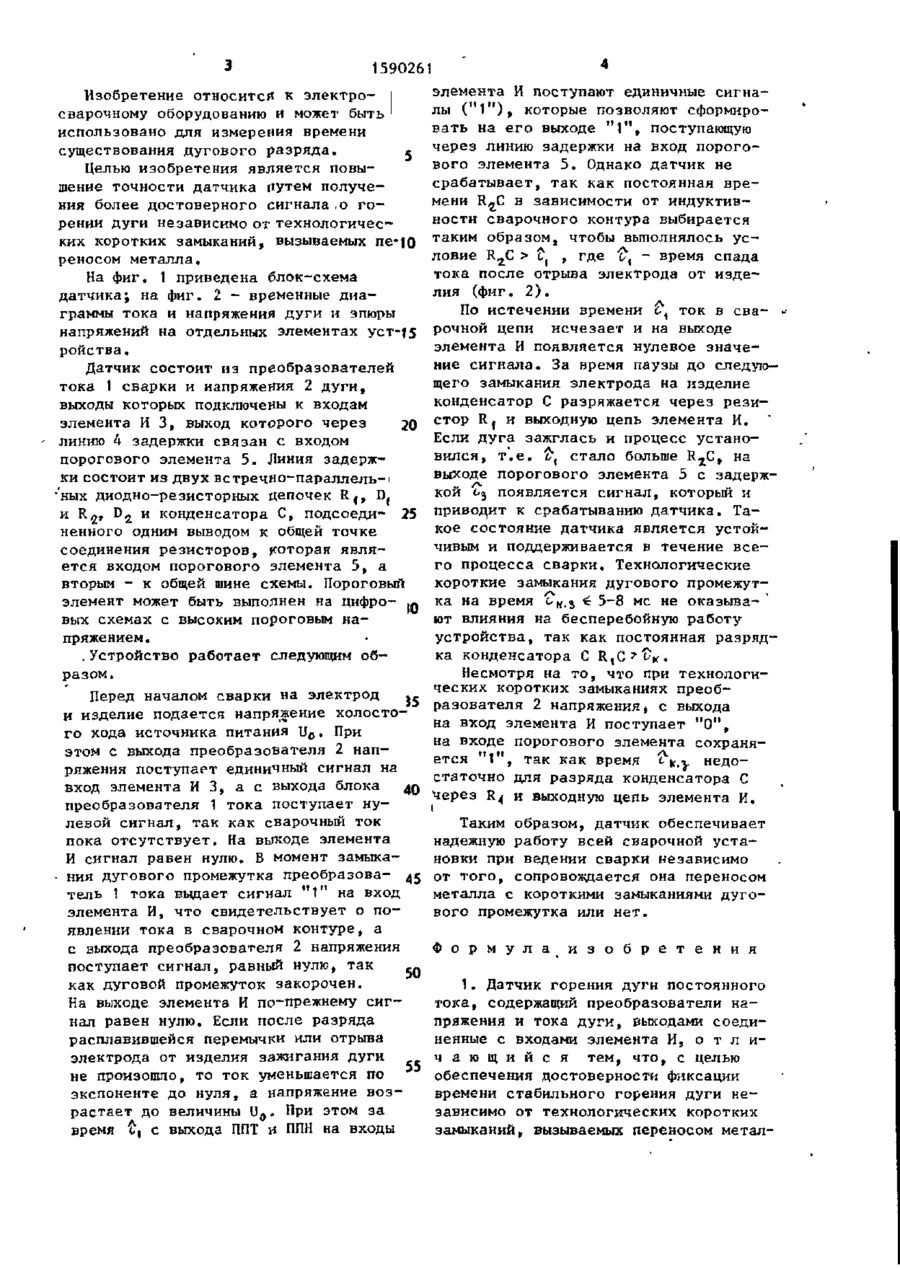

Изобретение относится к электросварочному оборудованию, а именно к датчикам для измерения времени су 1 ' г г ществования дугового разряда. Цель изобретения - повышение точности датчика путем получения более достоверного сигнала о горении дуги независимо от технологических коротких замыканий, вызываемых переносом металла. Датчик содержит преобразователи 1 и 2 тока сварки и напряжения дуги соответственно, элемент И 3,схему задержки 4 и пороговый элемент 5. Схема задержки выполнена в виде двух встречно-параллельных диодно-резисторных цепочек и конденсатора. Датчик не реагирует на короткие замыкания дугового промежутка как при зажигании дуги - не срабатывает, если дуга не зажглась, так и в процессе горения дуги — не отключается при технологических коротких замыканиях. 1 з о п. ф-лы, 2 ил. J 1590261 4 элемента И поступают единичные сигнаи лы ("1 ), которые позволяют сформиро1 вать на его выходе " Г , поступающую через линию задержки на вход порогового элемента 5. Однако датчик не срабатывает, так как постоянная времени R,gC в зависимости от индуктивности сварочного контура выбирается таким образом, чтобы выполнялось ус* > ловие К г С > с, где ьк - время спада тока после отрыва электрода от изделия (фиг. 2 ) . По истечении времени сs ток в сварочной цепи исчезает и на выходе элемента И появляется нулевое значение сигнала. За время паузы до следующего замыкания электрода на изделие конденсатор С разряжается через резистор Rj и выходную цепь элемента И. Если дуга зажглась и процесс установился, т.е. 6, стало больше R X C , на выходе порогового элемента 5 с задержкой о 3 появляется сигнал, который и приводит к срабатыванию датчика. Такое состояние датчика является устойчивым и поддерживается в течение всего процесса сварки. Технологические короткие замыкания дугового промежутка на время с к з
