Ковпачок для закупорки посудин з рідкими середовищами

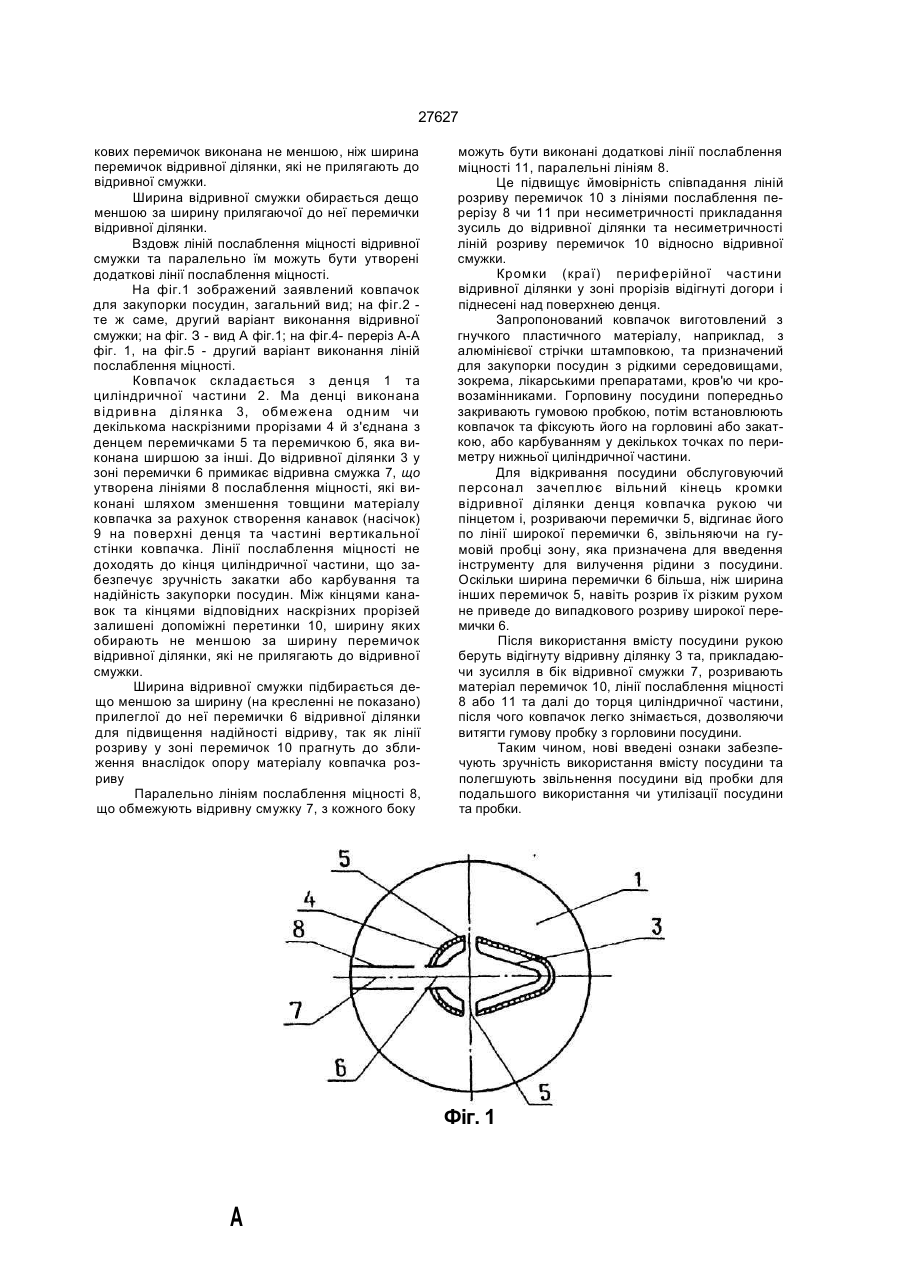

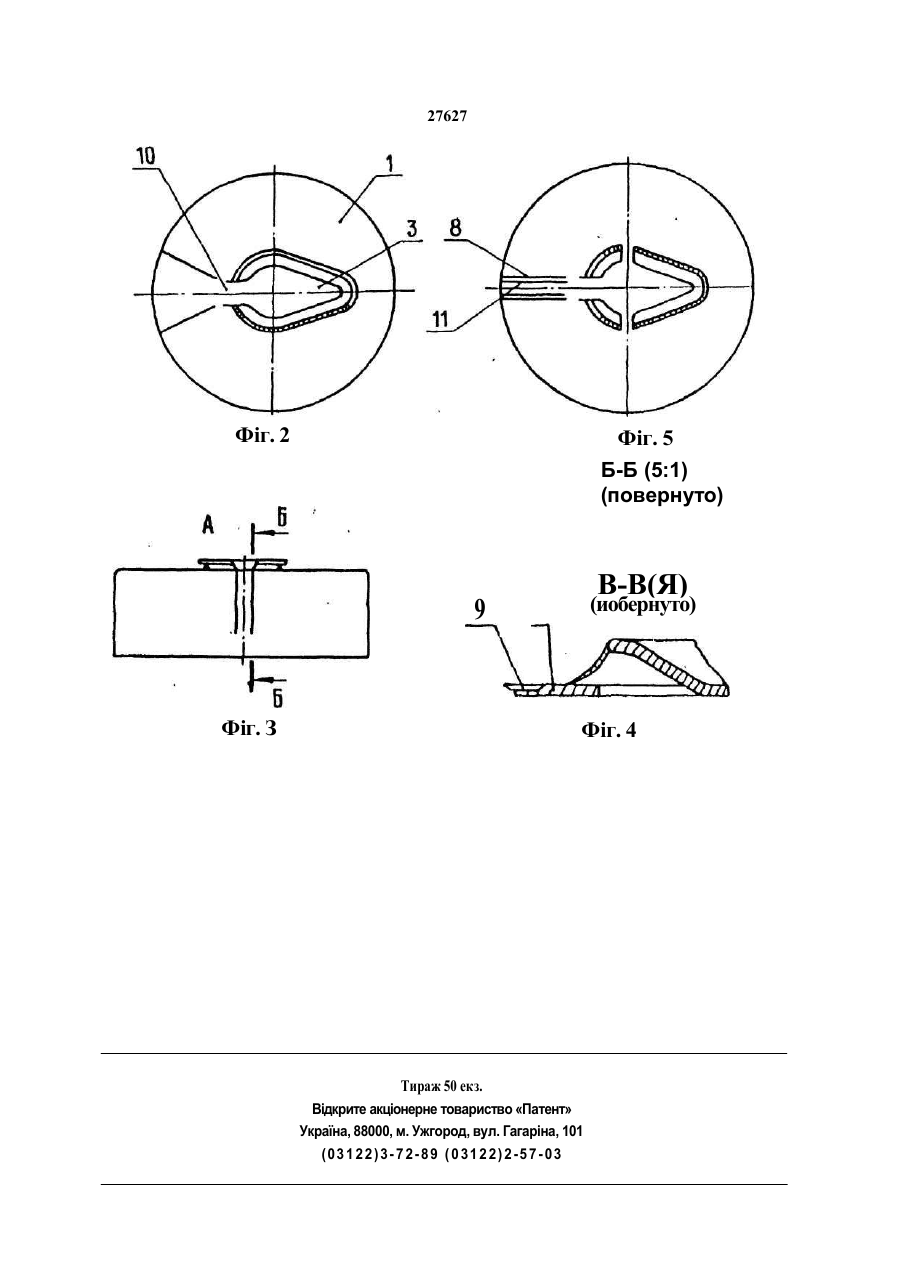

1. Ковпачок для закупорки посудин з рідкими середовищами, який містить циліндричну частину та денце, на якому розташована відривна ділянка, обмежена наскрізними прорізами та з'єднана з денцем кількома перемичками, при цьому пери ферійні кромки прорізів відривної' ділянки відігнуті догори і піднесені над зовнішньою поверхнею ден ця, який відрізняється тим, що відривна ділянка з'єднана з відривною смужкою, яка є подовженням однієї з перемичок відривної ділянки, при цьому смужка утворена лініями послаблення міцності, що проходять від кінців прорізів, які обмежують цю перемичку по денцю та частині вертикальної стінки ковпачка. 2. Ковпачок за п. 1, який відрізняється тим, що ширина відривної смужки та прилеглої до неї пе ремички більше ширини інших перемичок відривної' ділянки. 3. Ковпачок за п. 2, який відрізняється тим, що ширина відривної смужки менше за ширину при леглої до неї перемички відривної ділянки. 4. Ковпачок за п. 1, який відрізняється тим, що між кінцями ліній послаблення міцності та кінцями відповідних прорізів відривної ділянки у денці ков пачка утворені додаткові перемички. 5. Ковпачок за п. 1, який відрізняється тим, що ширина допоміжних перемичок не менша за ши рину перемичок відривної ділянки, які не приляга ють до відривної смужки. 6. Ковпачок за п. 1, який відрізняється тим. що виконані додаткові лінії послаблення міцності, які обмежують відривну смужку. CM о Винахід стосується засобів закупорювання і може бути використаний, зокрема, у медичній промисловості, для закупорювання гумовими пробками посудин з лікарськими препаратами, кров'ю та кровозамінниками. Найближчим аналогом поданого рішення є ковпачок алюмінієвий для закупорки посудин злікарськими речовинами, які закривають гумовими пробками типу К-8, які містять циліндричну частину та денце, на якому розташована відривна ділянка, обмежена кількома наскрізними прорізами й поєднана перемичками з денцем [1]. . При вивільненні зони на гумовій пробці для введення інструмента, наприклад, шприца, всередину посудини, відривну ділянку вилучають, як правило, повністю як одне ціле, оскільки всі перемички, що поєднують її з денцем, є рівномщними. Це створює незручність при вилученні ковпачка та пробки після використання лікарського засобу. Запропонована конструкція розв'язує задачу забезпечення знімання ковпачка та підвищення зручності використання вмісту посудини. Запропонований ковпачок містить циліндричну частину та денце, на якому розташована відривна ділянка, обмежена наскрізними прорізами та з'єднана з денцем кількома перемичками. Кромки відривної ділянки- відітуті догори та пщнесені над зовнішньою поверхнею денця. Поставлена задача вирішується шляхом введення відривної смужки, яка з'єднана однією з перемичок з відривною ділянкою денця. Відривна смужка утворена лініями послаблення міцності, що проходять від кінців наскрізних прорізів, що обмежують перемичку по денцю та частині вертикальної стінки ковпачка. Заявлений ковпачок відрізняється також тим, що ширина відривної смужки та прилеглої до неї перемички більше ширини інших перемичок відривної ділянки, а між кінцями ліній послаблення та кінцями відповідних наскрізних прорізів, що обмежують перемичку, утворено додаткові перемички з матеріалу ковпачка, причому ширина додат г CM со CM < 27627 кових перемичок виконана не меншою, ніж ширина перемичок відривної ділянки, які не прилягають до відривної смужки. Ширина відривної смужки обирається дещо меншою за ширину прилягаючої до неї перемички відривної ділянки. Вздовж ліній послаблення міцності відривної смужки та паралельно їм можуть бути утворені додаткові лінії послаблення міцності. На фіг.1 зображений заявлений ковпачок для закупорки посудин, загальний вид; на фіг.2 те ж саме, другий варіант виконання відривної смужки; на фіг. З - вид А фіг.1; на фіг.4- переріз А-А фіг. 1, на фіг.5 - другий варіант виконання ліній послаблення міцності. Ковпачок складається з денця 1 та циліндричної частини 2. Ма денці виконана відривна ділянка 3, обмежена одним чи декількома наскрізними прорізами 4 й з'єднана з денцем перемичками 5 та перемичкою б, яка виконана ширшою за інші. До відривної ділянки 3 у зоні перемички 6 примикає відривна смужка 7, що утворена лініями 8 послаблення міцності, які виконані шляхом зменшення товщини матеріалу ковпачка за рахунок створення канавок (насічок) 9 на поверхні денця та частині вертикальної стінки ковпачка. Лінії послаблення міцності не доходять до кінця циліндричної частини, що забезпечує зручність закатки або карбування та надійність закупорки посудин. Між кінцями канавок та кінцями відповідних наскрізних прорізей залишені допоміжні перетинки 10, ширину яких обирають не меншою за ширину перемичок відривної ділянки, які не прилягають до відривної смужки. Ширина відривної смужки підбирається дещо меншою за ширину (на кресленні не показано) прилеглої до неї перемички 6 відривної ділянки для підвищення надійності відриву, так як лінії розриву у зоні перемичок 10 прагнуть до зближення внаслідок опору матеріалу ковпачка розриву Паралельно лініям послаблення міцності 8, що обмежують відривну смужку 7, з кожного боку можуть бути виконані додаткові лінії послаблення міцності 11, паралельні лініям 8. Це підвищує ймовірність співпадання ліній розриву перемичок 10 з лініями послаблення перерізу 8 чи 11 при несиметричності прикладання зусиль до відривної ділянки та несиметричності ліній розриву перемичок 10 відносно відривної смужки. Кромки (краї) периферійної частини відривної ділянки у зоні прорізів відігнуті догори і піднесені над поверхнею денця. Запропонований ковпачок виготовлений з гнучкого пластичного матеріалу, наприклад, з алюмінієвої стрічки штамповкою, та призначений для закупорки посудин з рідкими середовищами, зокрема, лікарськими препаратами, кров'ю чи кровозамінниками. Горповину посудини попередньо закривають гумовою пробкою, потім встановлюють ковпачок та фіксують його на горловині або закаткою, або карбуванням у декількох точках по периметру нижньої циліндричної частини. Для відкривання посудини обслуговуючий персонал зачеплює вільний кінець кромки відривної ділянки денця ковпачка рукою чи пінцетом і, розриваючи перемички 5, відгинає його по лінії широкої перемички 6, звільняючи на гумовій пробці зону, яка призначена для введення інструменту для вилучення рідини з посудини. Оскільки ширина перемички 6 більша, ніж ширина інших перемичок 5, навіть розрив їх різким рухом не приведе до випадкового розриву широкої перемички 6. Після використання вмісту посудини рукою беруть відігнуту відривну ділянку 3 та, прикладаючи зусилля в бік відривної смужки 7, розривають матеріал перемичок 10, лінії послаблення міцності 8 або 11 та далі до торця циліндричної частини, після чого ковпачок легко знімається, дозволяючи витягти гумову пробку з горловини посудини. Таким чином, нові введені ознаки забезпечують зручність використання вмісту посудини та полегшують звільнення посудини від пробки для подальшого використання чи утилізації посудини та пробки. Фіг. 1 А 27627 Фіг. 2 Фіг. 5 Б-Б (5:1) (повернуто) В-В(Я) (иобернуто) 9 Фіг. З Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03 1 22 )3- 7 2- 89 ( 0 31 2 2) 2-5 7- 03
