Затвор для посудин з присирієм для зливу

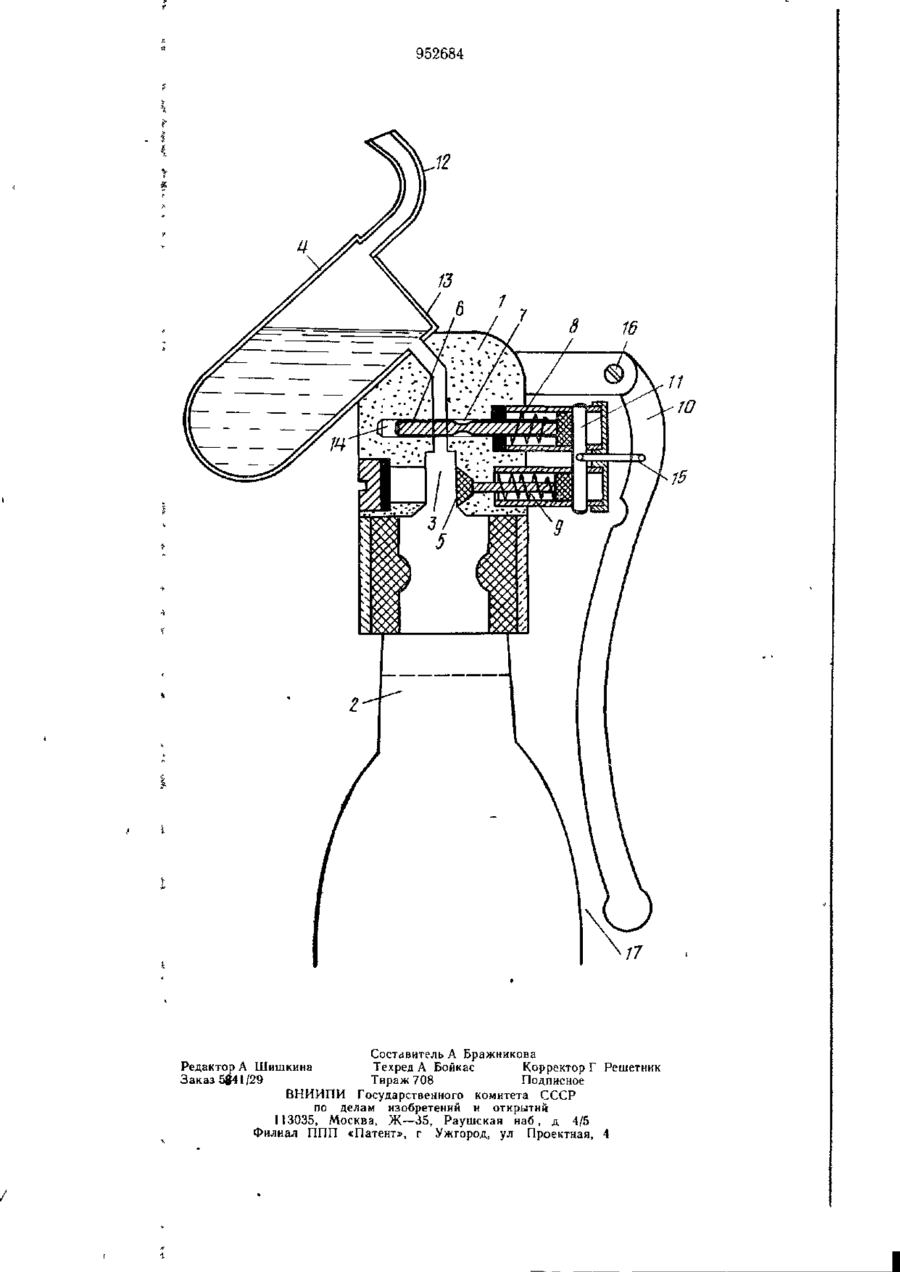

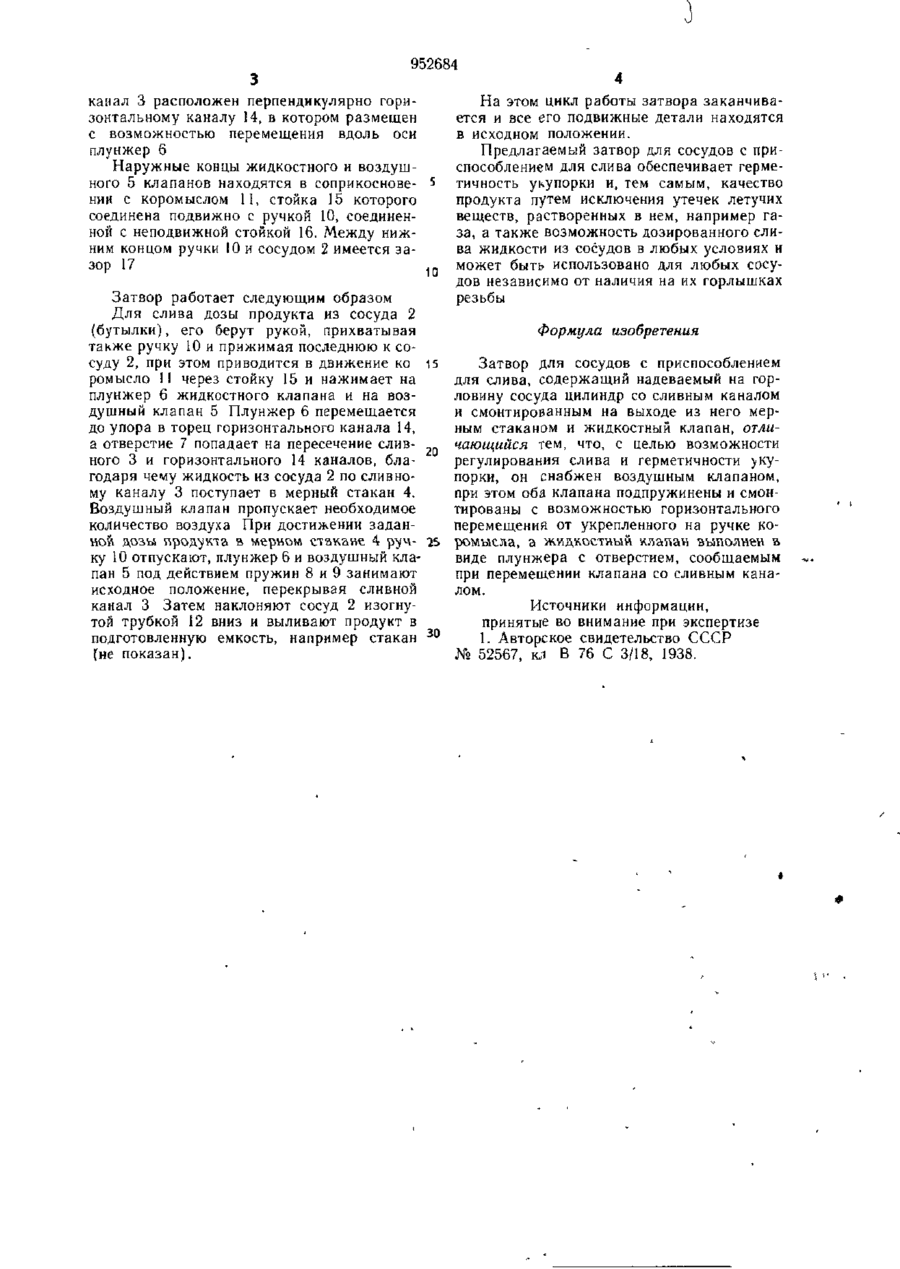

ОПИСАН ИЗОБРЕТЕНИЯ С о ю з Советских Социалистических Республик (П) К (61) Дополнительное к авт свид ву — (22) Заявлено 23 04 80 (21)2915579/28 13 (51) М Кл В 65 D 47/20 с присоединением заявки № — Государственным комитет 3 (23) Приоритет — СССР Опубликовано 23 08 82 по делам изобретений и открытий Бюллетень №31 (53) УДК 621 798 (088 8) Дата оп\бликования описания 28 08 82 (72) Автор изобретения и А М Мазур (71) заявитель (54) ЗАТВОР ДЛЯ СОСУДОВ С ПРИСПОСОБЛЕНИЕМ ДЛЯ СЛИВА 1• Изобретение относится к пищевой промышленности, в частности к разливочно уку порочному оборудованию, используемому для укупорки бутылок, например, в соковой, винодельческой и других отраслях промыш ленности Наиболее близким к изобретению по технической сущности и достигаемому результату является затвор для сосудов с приспособлением для слива, содержащий надевае4 мый на горловину сосуда цилиндр со сливным каналом и смонтированным на выходе из него мерным стаканом и жидкостный кла пан [1] Недостатком известного устройства яв ляется то, что оно не обеспечивает дозиро вания продукта при сливе и герметизации, в частности по резьбе Цель изобретения — возможность регулирования слива и герметичности укупорки Указанная цель достигается тем, что затвор дпя сосудов с приспособлением для слива, содержащий надеваемый на горловину сосуда цилиндр со сливным каналом и смонтированным на выходе из него мерным стаканом и жидкостный клапан, снабжен воздушным клапаном, при этом оба клапана подпр>жинены и смонтированы с возмож ностью горизонтального перемещения от ук репленного на ручке коромысла, а жидкост ный клапан выполнен в виде плунжера с от верстием, сообщаемым при перемещении ктапана со сливным каналом На чертеже схематически изображен затвор для сосудов с приспособлением для слива, продольный разрез 10 15 20 Затвор содержит цилиндр I, надеваемый на горловину сосуда 2, со сливным каналом 3 и смонтированным на выходе из него мер ным стаканом 4, жидкостный клапан и воз душный клапан 5 Жидкостный клапан выполнен в виде плунжера 6 с отверстием 7, сообщаемым при перемещении клапана со сливным каналом 3 Жидкостный и воздушный 5 клапаны подпружинены с помощью пружин 8 и 9, соответственно, и смонтирова ны с возможностью горизонтального перемещения от укрепленного на ручке 10 коромысла 11 Мерный стакан 4 снабжен и-югнутой трубкой 12 для слива дозы продукта, а также отверстием 13 для выходе воздуха Сливной 952684 канал 3 расположен перпендикулярно горизонтальному каналу 14, в котором размещен с возможностью перемещения вдоль оси плунжер 6 Наружные концы жидкостного и воздушного 5 клапанов находятся в соприкосновении с коромыслом II, стойка 15 которого соединена подвижно с ручкой 10, соединенной с неподвижной стойкой 16. Между нижним концом ручки 10 и сосудом 2 имеется зазор 17 10 Затвор работает следующим образом Для слива дозы продукта из сосуда 2 (бутылки), его берут рукой, прихватывая также ручку 10 и прижимая последнюю к сосуду 2, при этом приводится в движение ко ромысло 11 через стойку 15 и нажимает на плунжер 6 жидкостного клапана и на воздушный клапан 5 Плунжер 6 перемещается до упора в торец горизонтального канала 14, а отверстие 7 попадает на пересечение сливного 3 и горизонтального 14 каналов, благодаря чему жидкость из сосуда 2 по сливному каналу 3 поступает в мерный стакан 4. Воздушный клапан пропускает необходимое количество воздуха При достижении заданной дозы продукта в мерном стакане 4 ручку 10 отпускают, плунжер 6 и воздушный клапан 5 под действием пружин 8 и 9 занимают исходное положение, перекрывая сливной канал 3 Затем наклоняют сосуд 2 изогнутой трубкой 12 вниз и выливают продукт в подготовленную емкость, например стакан (не показан). На этом цикл работы затвора заканчивается и все его подвижные детали находятся в исходном положении. Предлагаемый затвор для сосудов с приспособлением для слива обеспечивает герметичность укупорки и, тем самым, качество продукта путем исключения утечек летучих веществ, растворенных в нем, например газа, а также возможность дозированного слива жидкости из сосудов в любых условиях и может быть использовано для любых сосудов независимо от наличия на их горлышках резьбы Формула изобретения Затвор для сосудов с приспособлением для слива, содержащий надеваемый на горловину сосуда цилиндр со сливным каналом и смонтированным на выходе из него мерным стаканом и жидкостный клапан, отличающийся тем, что, с целью возможности 20 регулирования слива и герметичности укупорки, он снабжен воздушным клапаном, при этом оба клапана подпружинены и смонтированы с возможностью горизонтального перемещения от укрепленного на ручке ко25 ромысла, а жидкостный клапан выполнен в виде плунжера с отверстием, сообщаемым при переметении клапана со сливным каналом. 15 ИСТОЧНИКИ информации, принятые во внимание при экспертизе 30 1. Авторское свидетельство СССР № 52567, кл В 76 С 3/18, 1938. 952684 12 17 Составитель А Бражникова Редактор А Шишкина Техред А Бойкас Корректор Г Решетник Заказ 5841/29 Тираж 708 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
