Автоматичний хемілюмінесцентний газоаналізатор

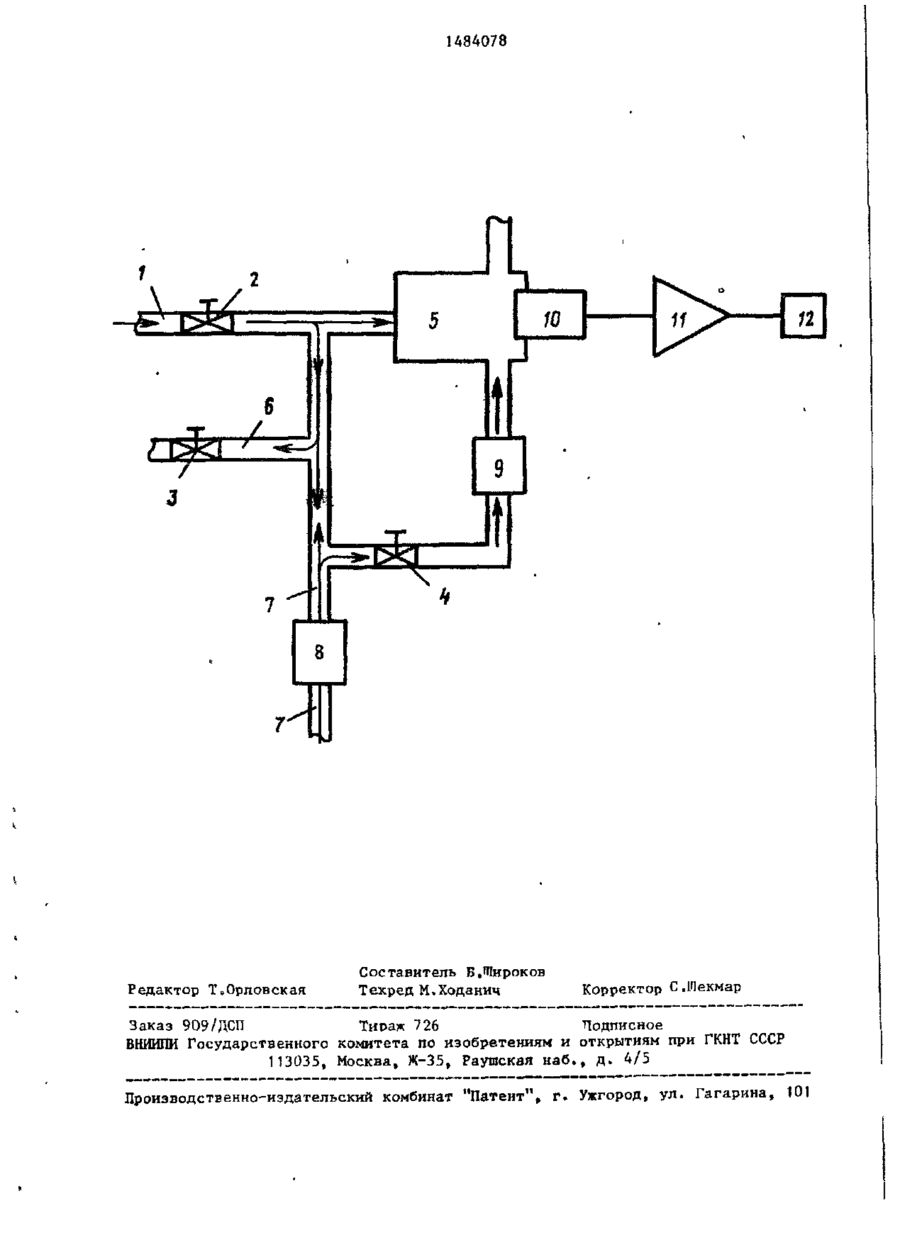

ДЛЯ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ № S I L 1484078 (19) \-У V (И) ... • А1 (SD4 G 01 N 21/76 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) (22) 1 4268054/22-25 26.06.87 ' . (71) Всесоюзный научно-исследовательский институт аналитического приборостроения (72) В.Г.Михальчевский, В„.,Примиский, А.Я.Ровенский и Л е А о Цуканова (53) 535.37 ( 0 8 8 0 8 ) (56) Перегуд Е„А., Горелик Д с О в Инст~ рументальные методы контроля з а г р я з нения атмосферы. Л й : Химия, 1980, са 94-96. Патент Великобритании № 1456992, кл. G 01 N 21/76, 1976. (54) АВТОМАТИЧЕСКИЙ ХЕМИЛЮМИНЕСЦЕНТНЫЙ ГАЗОАНАЛИЗАТОР (57) Изобретение относится к аналити Изобретение относится к аналитической технике и может использоваться при разработке хемилюминесцентных газоанализаторов для анализа окислов азота, образующихся в ходе различных химико-технологических процессов. Целью изобретения является повышение надежности и срока службы прибора за счет расширения функциональных возможностей канала сжатого возДУха в На чертеже показана схема газоана лизатора. Газоанализатор содержит подводящий газопровод 1, дроссели 2,5,4,реакционную камеру 5, газопровод 6 бай паса, газопровод 7 противотока воздуха, регулятор 8 давления "после себя", озонатор 9, фотоэлектронный 20-89 Л ческой технике и может использоваться при разработке хемнлюминесцентных газоанализаторов для анализа окислов азота, образующихся в ходе различных химико-технологических процессов. Цель изобретения - повышение долговечности и надежности работы прибора за счет расширения функциональных возможностей канала сжатого воздуха. Поставленная цель достигается за счет того, что байпасный газопровод соединен с газопроводом сжатого воздуха с установленным на нем регулятором давления "после себя", который выходом соединен со входом третьего дросселя,подключенного выходом к входу озонатора о 1 ил. умножитель 10, схему 11 электронной обработки информации, выходной прибор 1 2, Подводящий газопровод 1 через дроссель 2 соединен с реакционной камерой 5. С подводящим газопроводом 1 после дросселя 2 соединен газопровод 6 байпаса, на котором установлен второй дроссель 3. Газопровод 16 байпаса соединен также с газопроводом 7 противотока воздуха, на котором установлен регулятор давления 8 "после себя". Газопровод через третий дроссель 4 подключен к озонатору 9. Выход озонатора 9 соединен с реакционной камерой 5О Внутри камеры 5 установлен фотоэлектронный умножитель '10, соединенный через схему 00 о 00 1484078 11 электронной обработки информации с выходным прибором 1 20 Газоанализатор работает следующим образом0 Анализируемая проба высоко- ^ температурного газового потока через дроссель 2 поступает на вход реакционной камеры 5* Дроссель 2 редуцирует давление поступающего газового потока» что обеспечивает предвари- 10 тельную стабилизацию давления пробы на входе реакционной камеры 5 = Для входе реакцион' ной камеры 5 обеспе п зает постоянный расход пробы в камеру» Высокотемпературный газ,сбрасываемый по газопроводу 6 байпаса, соприкасается со 25 сжатым воздухом стабилизированного давления, подаваемым по газопроводу 7 противотоком. Изменение номинального давления 30 пробы на входе реакционной камеры 5 и соответственно в газопроводе байпаса 6 вызывает изменение давления сжатого воздуха в газопроводе 7 сжатого воздуха 0 Регулятор давления 8 отрабатывает соответствующее изменение 35 давления, создавая подпор или разряжение в точке соприкосновения потока пробы и сжатого воздуха в газопроводе 6 байпаса до тех пор, пока не уравняются давления на входе реакционной 40 камеры 5 и в газопроводе 7 воздуха 0 Воздух из газопровода 7 через дроссель 4 поступает также на вход озонатора 9 о Озон смешивается с окисью азота в реакционной камере 5 и вызы- 45 вает хемилюминесцентное свечение, Фиксируемое Фотоэлектронным умножителем 10 0 Сигнал с ФЭУ, пропорциональный концентрации окиси азота, через схему 1 электронной обработки инфорJ мации выводится на выходной прибор I2 В предложенном газоанализаторе Фактически расширились Функциональ*ные возможности газопровода сжатого воздуха„ Иоздух используется не только для выработки озона, но и для регулирования давления потока высокотемпературной, зачастую агрессивной, анализируемой пробы„ При этом отпадает необходимость в установке стабилизаторов давления на газопроводе пробы» Регулирование давления анализируемой пробы заменяется на регулирование давления противотока сжатого воздуха регулятором давления "после себя" 0 Таким образом, поскольку регулятор давления "после себя" 8 соприкасается только со сжатым воздухом, а не с высокотемпературной и агрессивной пробой, то он может не быть ' КОррОЗИОККОСТОЙКИМв I Ф о р м у л а и з о б р е т е н и я Автоматический хемнлюминесценткый газоанализатор» состоящий из реакционной камеры» соединенной с подводя- > щим газопроводом с установленным на нем первым дросселем, и озонатора, внутри камеры размещен фотоэлектронный умножитель, соединенный через схему электронной обработки информации с выходным прибором, ко входу реакционной камеры подсоединен также байпасный газопровод с установленным на нем вторым дросселем, о т л и в а ю щ и й с я тем, что» с целью повышения долговечности и надежности работы прибора за счет расширения Функциональных возможностей канала сжатого воздуха, байпасный г а з о п р о вод соединен с газопроводом сжатого воздуха с установленным на нем регулятором давления "после себя",выход которого соединен со входом третьего дросселя, подключенного выходом к входу озонатора о 1484078 п, \ 10 • t 9 t 8 Редактор ТвОрловская Составитель Б.Широков Техред М.Ходанич Корректор С.Шекмар Заказ 909/ДСП Тираж 726 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
