Спосіб виготовлення будівельного та/або облицювального блока з фактурою “рваний камінь”

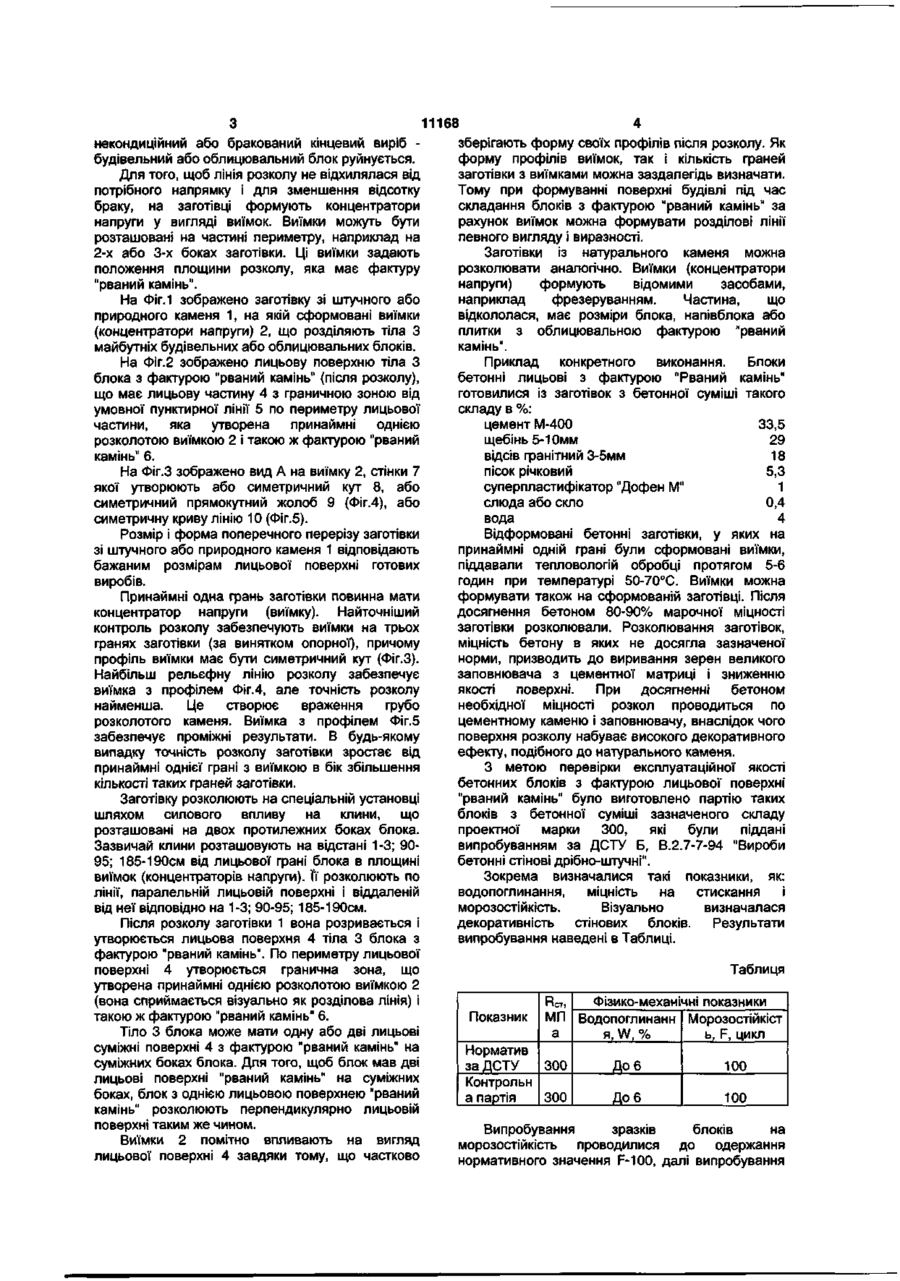

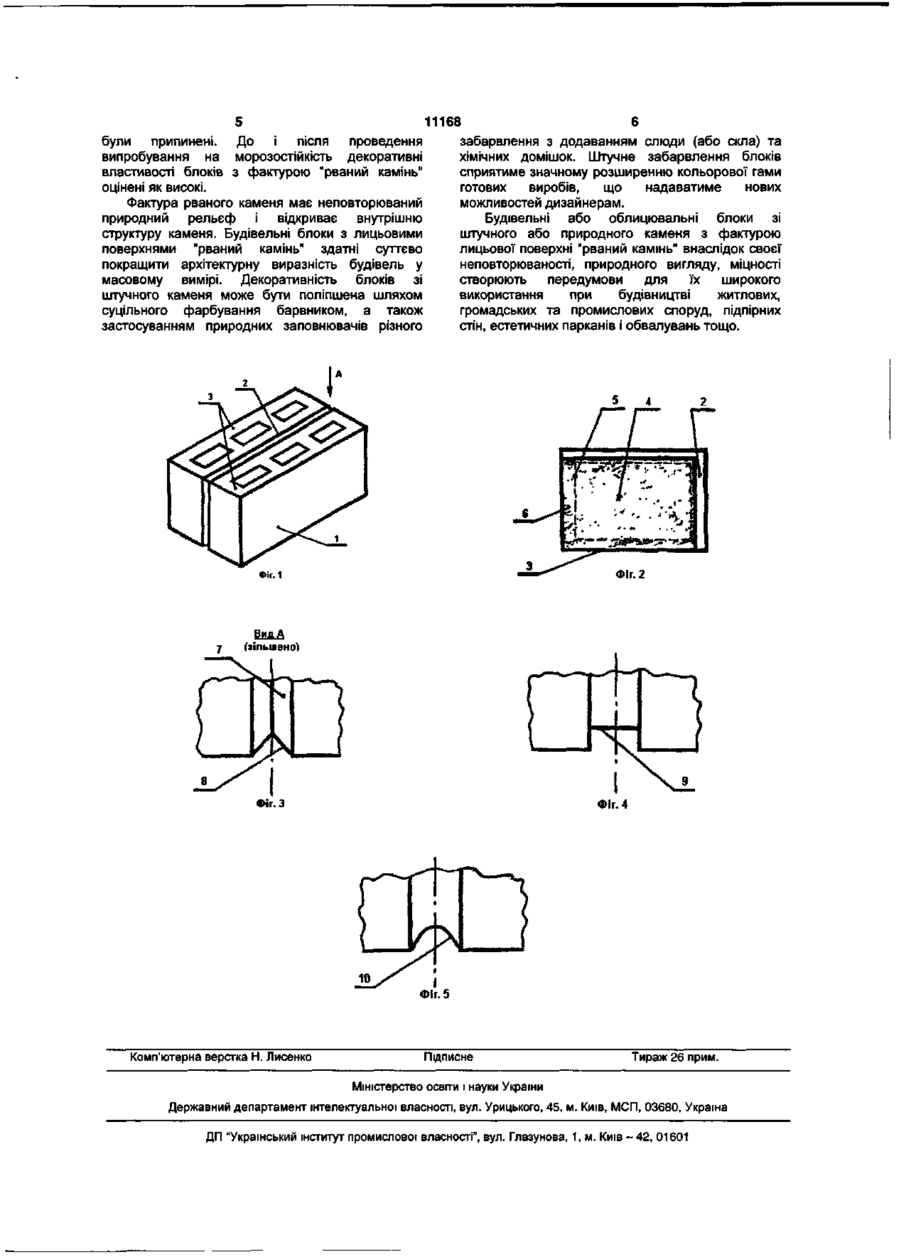

1. Спосіб виготовлення будівельного та/або облицювального блока, лицьова поверхня якого має фактуру „рваний камінь", згідно з яким виконують заготівку зі штучного каменя, переріз якої відповідає розміру лицьової поверхні блока, і розривають її шляхом розколювання між силовими клинами, який відрізняється тим, що на одній, двох або трьох гранях заготівки формують виїмки у попередньо визначеному місці розколу, причому поперечний переріз виїмок має форму симетричного кута або прямокутного жолоба, або симетричної кривої лінії, а як альтернативний матеріал заготівки використовують природний камінь. 2. Спосіб за п.1, який відрізняється тим, що штучний камінь виготовляють із бетонної суміші з додаванням заповнювачів із природних кам'яних матеріалів, яку піддають тепловологій обробці. 3. Спосіб за п.1 або 2, який відрізняється тим, що до складу штучного каменя додають барвники й слюду або скло. Корисна модель відноситься до промисловості будівельних матеріалів, а саме до стінових і/або облицювальних блоків із природного або штучного каменя (зокрема бетону), які відрізняються поліпшеними декоративними властивостями. Такі блоки придатні для будівництва та оздоблення зовнішніх стін будівель, а також інтер'єрів і надання їм підвищеної архітектурної виразності. У будівництві відомі стінові і облицювальні бетонні блоки з поверхнею, що імітує фактуру рваного каменя. Таку фактуру зокрема імітують за допомогою спеціальних форм, в які заливають бетонну суміш. Використання одних і тих же форм призводить до повторюваності і неприродності фактури. При цьому колір лицьової поверхні в основному обумовлюється в'яжучим, що не відповідає вигляду природного каменя. Колір можна змінити за допомогою фарбування поверхні, але при цьому приховується внутрішня структура блока. Внаслідок цього такі блоки мають низькі декоративні якості, що унеможливлює підвищення архітектурної виразності будівель. їх використовують зазвичай для будівництва гаражів, складських та тимчасових споруд, утилітарних парканів тощо. Найбільш виразні декоративні властивості притаманні фактурі "рваного каменя", яка відкриває внутрішню структуру каменю і має неповторний рельєф. Цей рельєф і фактура формуються під час розриву або розлому природних або штучних каменів завдяки їх природній крихкості і відносно невеликій міцності на розрив. Відомо утворення рельєфу з фактурою рваної поверхні такого крихкого матеріалу, як грудковий цукор. Рвана поверхня утворюється внаслідок розколювання грудки між клинами кусачок (гострогубців). Найбільш близьким аналогом корисної моделі є спосіб розриву заготівки із бетону шляхом розколювання між силовими клинами [патент України №44055, дата публікації 15.01.02, бюл. №2]. Поперечний переріз заготівки обумовлює розмір і форму отриманої лицьової поверхні з фактурою "рваний камінь". Оскільки бетон є одним із різновидів крихкого штучного каменю, цей відомий спосіб придатний для розколювання як природних, так і інших штучних каменів, яким властива крихкість. Недоліком відомого способу є те, що під час розколювання заготівки між клинами поверхня розриву схильна до значного відхилення від площини, в якій знаходяться клини. Це обумовлено неоднорідною внутрішньою структурою, яку мають камені. Якщо відхилення виходить за допустимі межі, це має наслідком 00 со а> 11168 некондиційний або бракований кінцевий виріб будівельний або облицювальний блок руйнується. Для того, щоб лінія розколу не відхилялася від потрібного напрямку і для зменшення відсотку браку, на заготівці формують концентратори напруги у вигляді виїмок. Виїмки можуть бути розташовані на частині периметру, наприклад на 2-х або 3-х боках заготівки. Ці виїмки задають положення площини розколу, яка має фактуру "рваний камінь". На Фіг.1 зображено заготівку зі штучного або природного каменя 1, на якій сформовані виїмки (концентратори напруги) 2, що розділяють тіла З майбутніх будівельних або облицювальних блоків. На Фіг.2 зображено лицьову поверхню тіла З блока з фактурою "рваний камінь" (після розколу), що має лицьову частину 4 з граничною зоною від умовної пунктирної лінії 5 по периметру лицьової частини, яка утворена принаймні однією розколотою виїмкою 2 і такою ж фактурою "рваний камінь" 6. На Фіг.З зображено вид А на виїмку 2, стінки 7 якої утворюють або симетричний кут 8, або симетричний прямокутний жолоб 9 (Фіг.4), або симетричну криву лінію 10 (Фіг.5). Розмір і форма поперечного перерізу заготівки зі штучного або природного каменя 1 відповідають бажаним розмірам лицьової поверхні готових виробів. Принаймні одна грань заготівки повинна мати концентратор напруги (виїмку). Найточніший контроль розколу забезпечують виїмки на трьох гранях заготівки (за винятком опорної), причому профіль виїмки має бути симетричний кут (Фіг.З). Найбільш рельєфну лінію розколу забезпечує виїмка з профілем Фіг.4, але точність розколу найменша. Це створює враження грубо розколотого каменя. Виїмка з профілем Фіг.5 забезпечує проміжні результати. В будь-якому випадку точність розколу заготівки зростає від принаймні однієї грані з виїмкою в бік збільшення кількості таких граней заготівки. Заготівку розколюють на спеціальній установці шляхом силового впливу на клини, що розташовані на двох протилежних боках блока. Зазвичай клини розташовують на відстані 1-3; 9095; 185-190см від лицьової грані блока в площині виїмок (концентраторів напруги). її розколюють по лінії, паралельній лицьовій поверхні і віддаленій від неї відповідно на 1-3; 90-95; 185-190см. Після розколу заготівки 1 вона розривається і утворюється лицьова поверхня 4 тіла 3 блока з фактурою "рваний камінь". По периметру лицьової поверхні 4 утворюється гранична зона, що утворена принаймні однією розколотою виїмкою 2 (вона сприймається візуально як розділова лінія) і такою ж фактурою "рваний камінь" 6. Тіло 3 блока може мати одну або дві лицьові суміжні поверхні 4 з фактурою "рваний камінь" на суміжних боках блока. Для того, щоб блок мав дві лицьові поверхні "рваний камінь" на суміжних боках, блок з однією лицьовою поверхнею "рваний камінь" розколюють перпендикулярно лицьовій поверхні таким же чином. Виїмки 2 помітно впливають на вигляд лицьової поверхні 4 завдяки тому, що частково зберігають форму своїх профілів після розколу. Як форму профілів виїмок, так і кількість граней заготівки з виїмками можна заздалегідь визначати. Тому при формуванні поверхні будівлі під час складання блоків з фактурою "рваний камінь" за рахунок виїмок можна формувати розділові лінії певного вигляду і виразності. Заготівки із натурального каменя можна розколювати аналогічно. Виїмки (концентратори напруги) формують відомими засобами, наприклад фрезеруванням. Частина, що відкололася, має розміри блока, напівблока або плитки з облицювальною фактурою "рваний камінь". Приклад конкретного виконання. Блоки бетонні лицьові з фактурою "Рваний камінь" готовилися із заготівок з бетонної суміші такого складу в %: цемент М-400 33,5 щебінь 5-10мм 29 відсів гранітний 3-5мм 18 пісок річковий 5,3 суперпластифікатор "Дофен М" 1 слюда або скло 0,4 вода 4 Відформовані бетонні заготівки, у яких на принаймні одній грані були сформовані виїмки, піддавали тепловологій обробці протягом 5-6 годин при температурі 50-70°С. Виїмки можна формувати також на сформованій заготівці. Після досягнення бетоном 80-90% марочної міцності заготівки розколювали. Розколювання заготівок, міцність бетону в яких не досягла зазначеної норми, призводить до виривання зерен великого заповнювача з цементної матриці і зниженню якості поверхні. При досягненні бетоном необхідної міцності розкол проводиться по цементному каменю і заповнювачу, внаслідок чого поверхня розколу набуває високого декоративного ефекту, подібного до натурального каменя. З метою перевірки експлуатаційної якості бетонних блоків з фактурою лицьової поверхні "рваний камінь" було виготовлено партію таких блоків з бетонної суміші зазначеного складу проектної марки 300, які були піддані випробуванням за ДСТУ Б, В.2.7-7-94 "Вироби бетонні стінові дрібно-штучні". Зокрема визначалися такі показники, як: водопоглинання, міцність на стискання і морозостійкість. Візуально визначалася декоративність стінових блоків. Результати випробування наведені в Таблиці. Таблиця Показник Фізико-механічні показники МП Водопоглинанн Морозостійкіст а я, W, % ь, F, цикл Rcr, Норматив за ДСТУ 300 Контрольн а партія 300 До 6 100 До 6 100 Випробування зразків блоків на морозостійкість проводилися до одержання нормативного значення F-100, далі випробування 11168 були припинені. До і після проведення випробування на морозостійкість декоративні властивості блоків з фактурою "рваний камінь" оцінені як високі. Фактура рваного каменя має неповторюваний природний рельєф і відкриває внутрішню структуру каменя. Будівельні блоки з лицьовими поверхнями "рваний камінь" здатні суттєво покращити архітектурну виразність будівель у масовому вимірі. Декоративність блоків зі штучного каменя може бути поліпшена шляхом суцільного фарбування барвником, а також застосуванням природних заповнювачів різного забарвлення з додаванням слюди (або скла) та хімічних домішок. Штучне забарвлення блоків сприятиме значному розширенню кольорової гами готових виробів, що надаватиме нових можливостей дизайнерам. Будівельні або облицювальні блоки зі штучного або природного каменя з фактурою лицьової поверхні "рваний камінь" внаслідок своєї неповторюваності, природного вигляду, міцності створюють передумови для їх широкого використання при будівництві житлових, громадських та промислових споруд, підпірних стін, естетичних парканів і обвалувань тощо. Фіг. 2 Фіг. 1 7 Л~К ВидА (зіпьшено) ""—*4 "Y v Фіг. 4 Фіг. З І Фіг. 5 Комп'ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
