Система охолоджування повітря

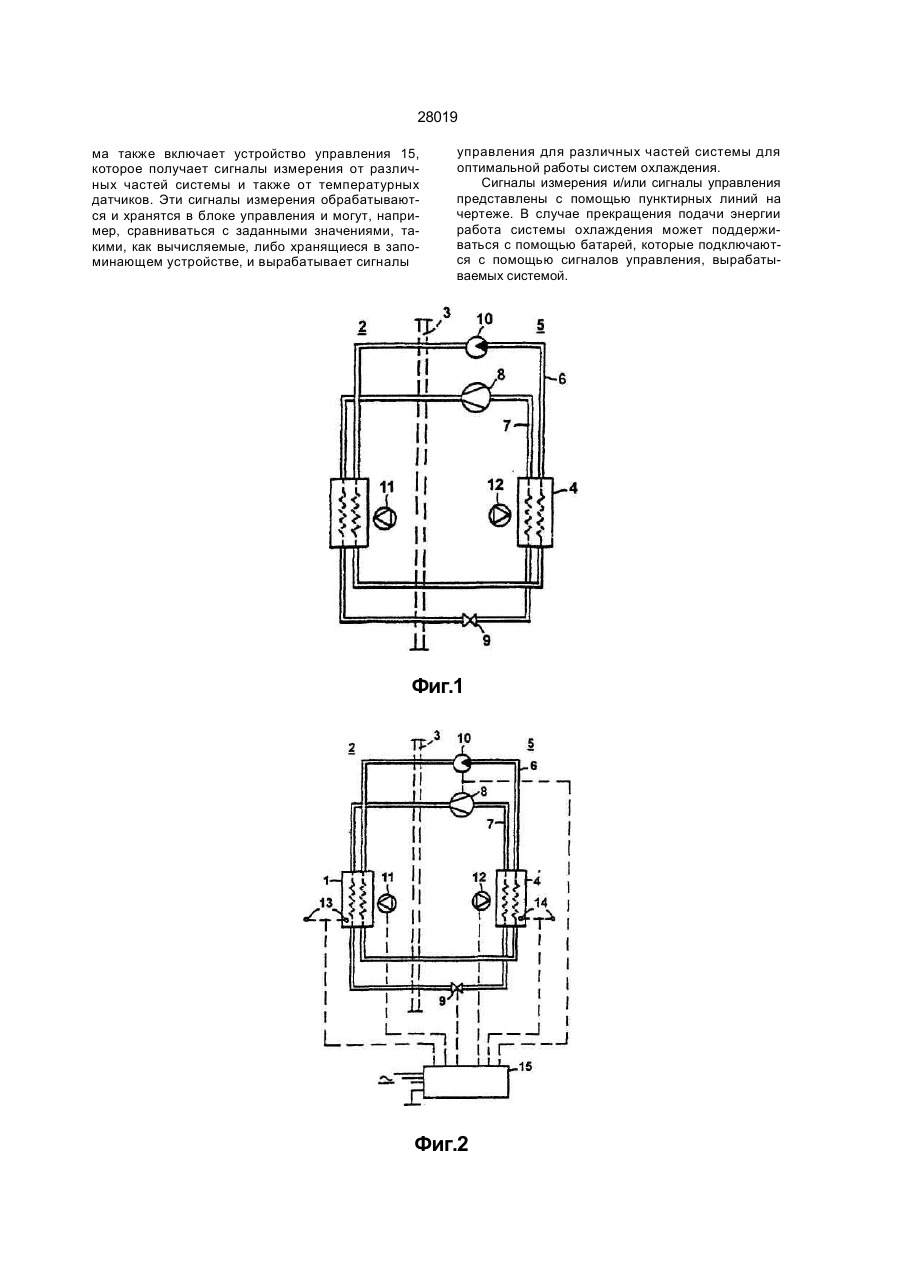

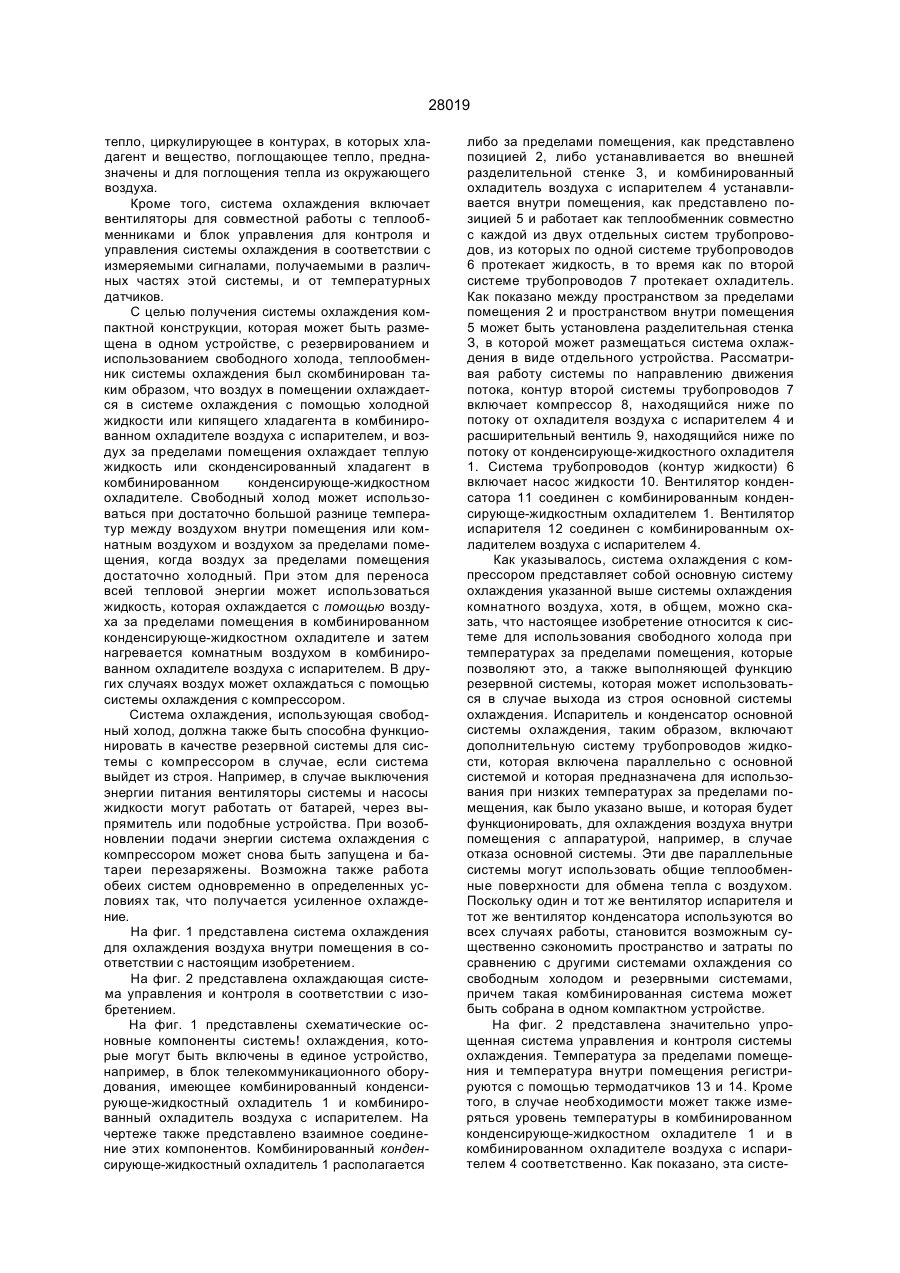

1. Система охлаждения воздуха, например, внутри помещения, включающая два параллельных контура охлаждения, которые имеют общие теплообменники, отличающаяся тем, что один контур предназначен для прохода по нему хладагента и включает испаритель, компрессор, конденсатор и расширительный вентиль, а другой контур предназначен для прохода по нему поглощающего тепло вещества и включает два охладителя и насос, при этом один из теплообменников размещен за пределами помещения и включает комбинированный конденсатор и охладитель для хладагента и вещества, поглощающего тепло, рассеивающееся в ок р уж аю щ ем в оз ду хе, а др уго й и з теплообменников размещен внутри помещения и содержит комбинированный испаритель и охладитель для хладагента и вещества, поглощающего тепло, циркулирующее в контурах, в которых хладагент и вещество, поглощающее тепло, предназначены и для поглощения тепла из окружающего воздуха. 2. Система охлаждения по п. 1, отличающаяся тем, что включает вентиляторы для совместной работы с теплообменниками. 3. Система охлаждения по п. 1, отличающаяся тем, что содержит блок управления для контроля и управления системы охлаждения в соответствии с измеряемыми сигналами, получаемыми в различных частях этой системы и от температурных датчиков. Настоящее изобретение относится к системе охлаждения воздуха, такого, как воздух в помещении, в которой холодный воздух может использоваться для охлаждения, например, телекоммуникационного оборудования, и в которой воздух используется для отвода тепловой энергии За прототип заявляемого изобретения принята система охлаждения воздуха, например, внутри помещения, включающая два параллельных контура охлаждения, которые имеют общие теплообменники (Патент ЕР 0 304 189А1, МКИ4 F24F1/02 от 02.08.88, публ. 22.02.89, БИ 08, 89 г.). Недостаток известного изобретения заключается в том, что каждый контур системы охлаждается своим отдельным охлаждающим элементом теплообменника, что существенно увеличивает конструктивные размеры системы охлаждения и делает ее неудобной в эксплуатации. В основу изобретения поставлена задача создания удобной и контактной системы охлаждения воздуха путем оснащения контура системы, размещенного за пределами помещения, комбинированным конденсирующе-жидкостным охладителем, а контура, размещенного непосредственно в помещении - комбинированным охладителем с испарителем, что обеспечивает работу комбини рованного охладителя воздуха с испарителем в режиме теплообменника совместно с каждым из двух отдельных систем трубопроводов, в одной из которых протекает жидкость, а в другой - охладитель, и тем самым позволяет исключить необходимость присутствия в контуре с жидкостью отдельного охладителя, а, значит, уменьшить габариты устройства. Поставленная задача достигается за счет того, что в системе охлаждения воздуха, например, внутри помещения, включающей два параллельных контура охлаждения, которые имеют общие теплообменники, согласно изобретения, один контур предназначен для прохода по нему хладагента и включает испаритель, компрессор, конденсатор и расширительный вентиль, а другой контур предназначен для прохода по нему поглощающего тепло вещества и включает два охладителя и насос, при этом один из теплообменников размещен за пределами помещения и включает комбинированный конденсатор и охладитель для хладагента и вещества, поглощающего тепло, рассеивающееся в окружающем воздухе, а другой из теплообменников размещен внутри помещения и содержит комбинированный испаритель и охладитель для хладагента и вещества, поглощающего О 00 см 28019 тепло, циркулирующее в контурах, в которых хладагент и вещество, поглощающее тепло, предназначены и для поглощения тепла из окружающего воздуха. Кроме того, система охлаждения включает вентиляторы для совместной работы с теплообменниками и блок управления для контроля и управления системы охлаждения в соответствии с измеряемыми сигналами, получаемыми в различных частях этой системы, и от температурных датчиков. С целью получения системы охлаждения компактной конструкции, которая может быть размещена в одном устройстве, с резервированием и использованием свободного холода, теплообменник системы охлаждения был скомбинирован таким образом, что воздух в помещении охлаждается в системе охлаждения с помощью холодной жидкости или кипящего хладагента в комбинированном охладителе воздуха с испарителем, и воздух за пределами помещения охлаждает теплую жидкость или сконденсированный хладагент в комбинированном конденсирующе-жидкостном охладителе. Свободный холод может использоваться при достаточно большой разнице температур между воздухом внутри помещения или комнатным воздухом и воздухом за пределами помещения, когда воздух за пределами помещения достаточно холодный. При этом для переноса всей тепловой энергии может использоваться жидкость, которая охлаждается с помощью воздуха за пределами помещения в комбинированном конденсирующе-жидкостном охладителе и затем нагревается комнатным воздухом в комбинированном охладителе воздуха с испарителем. В других случаях воздух может охлаждаться с помощью системы охлаждения с компрессором. Система охлаждения, использующая свободный холод, должна также быть способна функционировать в качестве резервной системы для системы с компрессором в случае, если система выйдет из строя. Например, в случае выключения энергии питания вентиляторы системы и насосы жидкости могут работать от батарей, через выпрямитель или подобные устройства. При возобновлении подачи энергии система охлаждения с компрессором может снова быть запущена и батареи перезаряжены. Возможна также работа обеих систем одновременно в определенных условиях так, что получается усиленное охлаждение. На фиг. 1 представлена система охлаждения для охлаждения воздуха внутри помещения в соответствии с настоящим изобретением. На фиг. 2 представлена охлаждающая система управления и контроля в соответствии с изобретением. На фиг. 1 представлены схематические основные компоненты системь! охлаждения, которые могут быть включены в единое устройство, например, в блок телекоммуникационного оборудования, имеющее комбинированный конденсирующе-жидкостный охладитель 1 и комбинированный охладитель воздуха с испарителем. На чертеже также представлено взаимное соединение этих компонентов. Комбинированный конденсирующе-жидкостный охладитель 1 располагается либо за пределами помещения, как представлено позицией 2, либо устанавливается во внешней разделительной стенке 3, и комбинированный охладитель воздуха с испарителем 4 устанавливается внутри помещения, как представлено позицией 5 и работает как теплообменник совместно с каждой из двух отдельных систем трубопроводов, из которых по одной системе трубопроводов 6 протекает жидкость, в то время как по второй системе трубопроводов 7 протекает охладитель. Как показано между пространством за пределами помещения 2 и пространством внутри помещения 5 может быть установлена разделительная стенка З, в которой может размещаться система охлаждения в виде отдельного устройства. Рассматривая работу системы по направлению движения потока, контур второй системы трубопроводов 7 включает компрессор 8, находящийся ниже по потоку от охладителя воздуха с испарителем 4 и расширительный вентиль 9, находящийся ниже по потоку от конденсирующе-жидкостного охладителя 1. Система трубопроводов (контур жидкости) 6 включает насос жидкости 10. Вентилятор конденсатора 11 соединен с комбинированным конденсирующе-жидкостным охладителем 1. Вентилятор испарителя 12 соединен с комбинированным охладителем воздуха с испарителем 4. Как указывалось, система охлаждения с компрессором представляет собой основную систему охлаждения указанной выше системы охлаждения комнатного воздуха, хотя, в общем, можно сказать, что настоящее изобретение относится к системе для использования свободного холода при температурах за пределами помещения, которые позволяют это, а также выполняющей функцию резервной системы, которая может использоваться в случае выхода из строя основной системы охлаждения. Испаритель и конденсатор основной системы охлаждения, таким образом, включают дополнительную систему трубопроводов жидкости, которая включена параллельно с основной системой и которая предназначена для использования при низких температурах за пределами помещения, как было указано выше, и которая будет функционировать, для охлаждения воздуха внутри помещения с аппаратурой, например, в случае отказа основной системы. Эти две параллельные системы могут использовать общие теплообменные поверхности для обмена тепла с воздухом. Поскольку один и тот же вентилятор испарителя и тот же вентилятор конденсатора используются во всех случаях работы, становится возможным существенно сэкономить пространство и затраты по сравнению с другими системами охлаждения со свободным холодом и резервными системами, причем такая комбинированная система может быть собрана в одном компактном устройстве. На фиг. 2 представлена значительно упрощенная система управления и контроля системы охлаждения. Температура за пределами помещения и температура внутри помещения регистрируются с помощью термодатчиков 13 и 14. Кроме того, в случае необходимости может также измеряться уровень температуры в комбинированном конденсирующе-жидкостном охладителе 1 и в комбинированном охладителе воздуха с испарителем 4 соответственно. Как показано, эта систе 28019 ма также включает устройство управления 15, которое получает сигналы измерения от различных частей системы и также от температурных датчиков. Эти сигналы измерения обрабатываются и хранятся в блоке управления и могут, например, сравниваться с заданными значениями, такими, как вычисляемые, либо хранящиеся в запоминающем устройстве, и вырабатывает сигналы управления для различных частей системы для оптимальной работы систем охлаждения. Сигналы измерения и/или сигналы управления представлены с помощью пунктирных линий на чертеже. В случае прекращения подачи энергии работа системы охлаждения может поддерживаться с помощью батарей, которые подключаются с помощью сигналов управления, вырабатываемых системой. Фиг.1 Фиг.2 28019 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку S Осґ 2001 р. Формат 60x84 1 /8. Обсяг О3$ обл.-вид.арк. Тираж 50 прим. Зам. S6 УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
