Вогнегасний пристрій

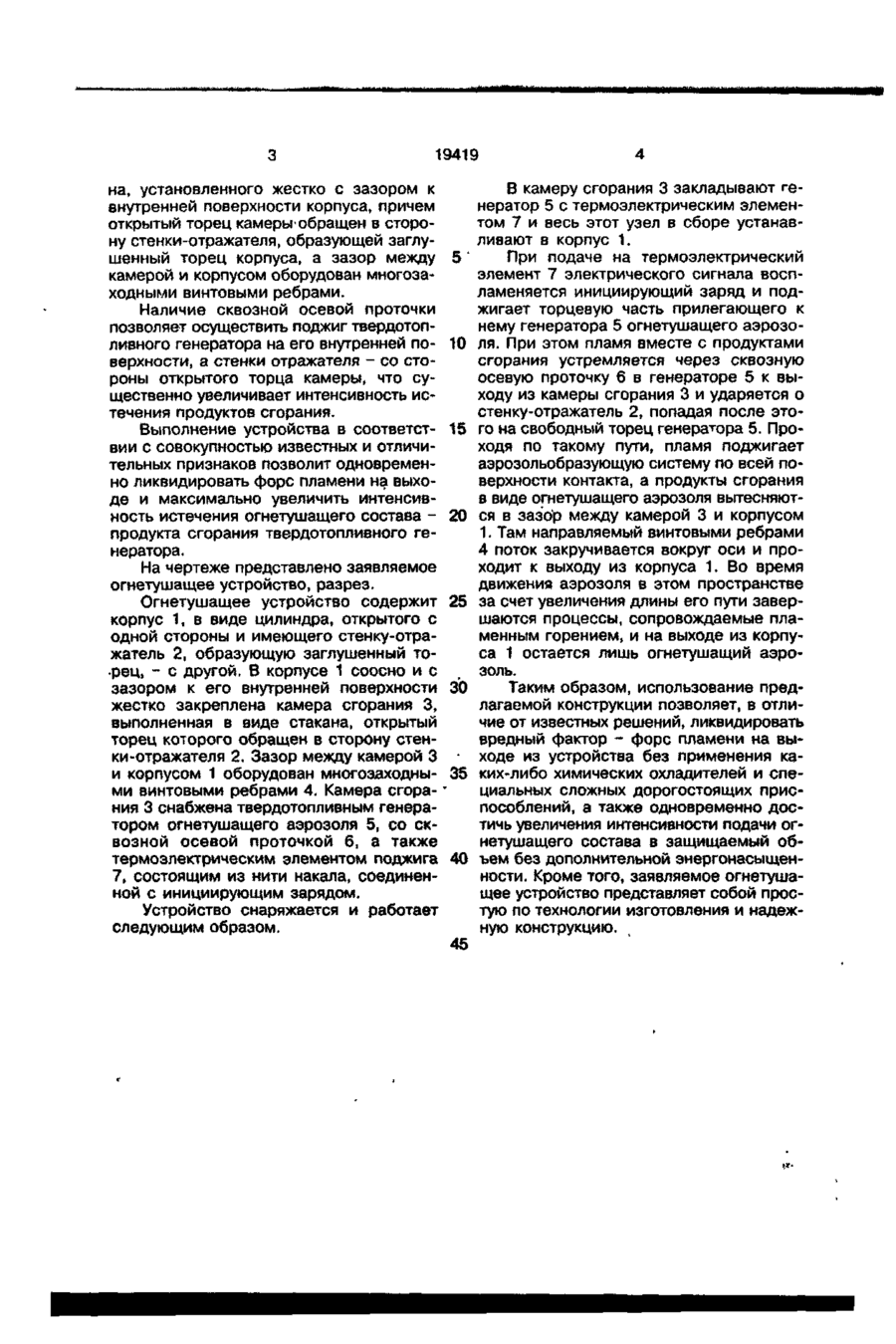

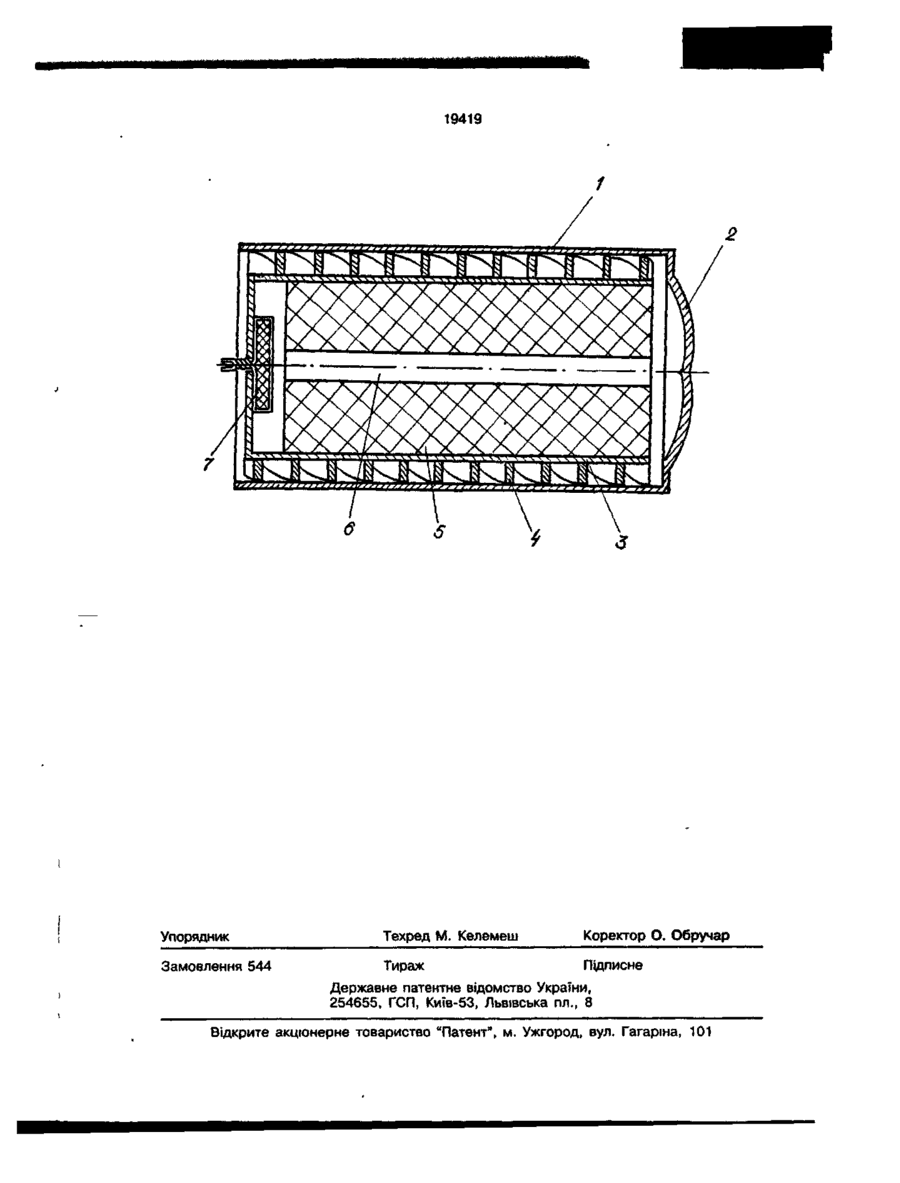

Огнетушащее устройство, включающее корпус с заглушённым торцом, каме ру сгорания, размещенную в корпусе коаксиально с ним и снабженную твердотопливным генератором огнетушащего аэрозоля с элементом поджига, о т л и ч а ю щ е е с я тем, что генератор выполнен со сквозной осевой проточкой, а камера - в виде стакана, установленного жестко с зазором к внутренней поверхности корпуса, причем открытый торец камеры обращен в сторону стенки-отражателя, образующей заглушённый торец корпуса, а зазор между камерой и корпусом оборудован многозаходными винтовыми ребрами Изобретение относится к противопожарной технике и предназначено для тушения пожаров классов А и В в закрытых герметичных или условно герметичных объемах Наиболее близким по технической сущности к заявляемому решению является огнетушитель с газогенератором [1], состоящий из корпуса с заключенным в нем твердотопливным газогенератором и огнетушащим порошковым или другим веществом разделенными между собой перегородкой, а также устройства термозапуска. Недостатком известного решения является наличие открытого форса пламени на выходе из камеры сгорания в объем огнетушащего вещества, а также возможный выброс пламени за пределы корпуса. Вследствие этого происходит изменение физических и химических свойств огнетушащего вещества из-за его спекания, ис* парения и т д , а кроме того возникает опасность воспламенения объекта охраны от выброса пламени из огнетушителя Существенным недостатком прототипа является к тому же низкая скорость истечения продуктов сгорания. Вышеизложенное снижает эффективность применения подобного огнетушителя. В основу предполагаемого изобретения поставлена задача увеличения скорости истечения огнетушащего состава при одновременной ликвидации форса пламени на выходе устройства. Поставленная задача решается благодаря тому, что в огнетушащем устройстве, включающем корпус с заглушённым торцом, камеру сгорания, размещенную в корпусе коаксиально с ним и снабженную твердотопливным генератором огнетушащего аэрозоля с элементом поджига, генератор выполнен со сквозной осевой проточкой, а камера - в виде стака о 19419 на, установленного жестко с зазором к внутренней поверхности корпуса, причем открытый торец камеры обращен в сторону стенки-отражателя, образующей заглушённый торец корпуса, а зазор между камерой и корпусом оборудован многозаходными винтовыми ребрами. Наличие сквозной осевой проточки позволяет осуществить поджиг твердотопливного генератора на его внутренней поверхности, а стенки отражателя - со стороны открытого торца камеры, что существенно увеличивает интенсивность истечения продуктов сгорания. Выполнение устройства в соответствии с совокупностью известных и отличительных признаков позволит одновременно ликвидировать форс пламени на выходе и максимально увеличить интенсивность истечения огнетушащего состава продукта сгорания твердотопливного генератора. На чертеже представлено заявляемое огнетушащее устройство, разрез. Огнетушащее устройство содержит корпус 1, в виде цилиндра, открытого с одной стороны и имеющего стенку-отражатель 2, образующую заглушённый торец, - с другой. В корпусе 1 соосно и с зазором к его внутренней поверхности жестко закреплена камера сгорания 3, выполненная в виде стакана, открытый торец которого обращен в сторону стенки-отражателя 2. Зазор между камерой 3 и корпусом 1 оборудован многозаходными винтовыми ребрами 4. Камера сгорания 3 снабжена твердотопливным генератором огнетушащего аэрозоля 5, со сквозной осевой проточкой 6, а также термоэлектрическим элементом поджига 7, состоящим из нити накала, соединенной с инициирующим зарядом. Устройство снаряжается и работает следующим образом. 5' 10 15 20 25 30 • 35 • 40 45 В камеру сгорания 3 закладывают генератор 5 с термоэлектрическим элементом 7 и весь этот узел в сборе устанавливают в корпус 1. При подаче на термоэлектрический элемент 7 электрического сигнала воспламеняется инициирующий заряд и поджигает торцевую часть прилегающего к нему генератора 5 огнетушащего аэрозоля. При этом пламя вместе с продуктами сгорания устремляется через сквозную осевую проточку 6 в генераторе 5 к выходу из камеры сгорания 3 и ударяется о стенку-отражатель 2, попадая после этого на свободный торец генератора 5. Проходя по такому пути, пламя поджигает аэрозольобразующую систему по всей поверхности контакта, а продукты сгорания в виде огнетушащего аэрозоля вытесняются в зазор между камерой 3 и корпусом 1. Там направляемый винтовыми ребрами 4 поток закручивается вокруг оси и проходит к выходу из корпуса 1. Во время движения аэрозоля в этом пространстве за счет увеличения длины его пути завершаются процессы, сопровождаемые пламенным горением, и на выходе из корпуса 1 остается лишь огнетушащий аэрозоль. Таким образом, использование предлагаемой конструкции позволяет, в отличие от известных решений, ликвидировать вредный фактор - форс пламени на выходе из устройства без применения каких-либо химических охладителей и специальных сложных дорогостоящих приспособлений, а также одновременно достичь увеличения интенсивности подачи огнетушащего состава в защищаемый объем без дополнительной энергонасыщенности. Кроме того, заявляемое огнетушащее устройство представляет собой простую по технологии изготовления и надежную конструкцию. 19419 Упорядник Техред М. Келемеш Коректор О. Обручар Замовлення 544 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киш-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101 A, ё iv • Щ
