Універсальний маркер

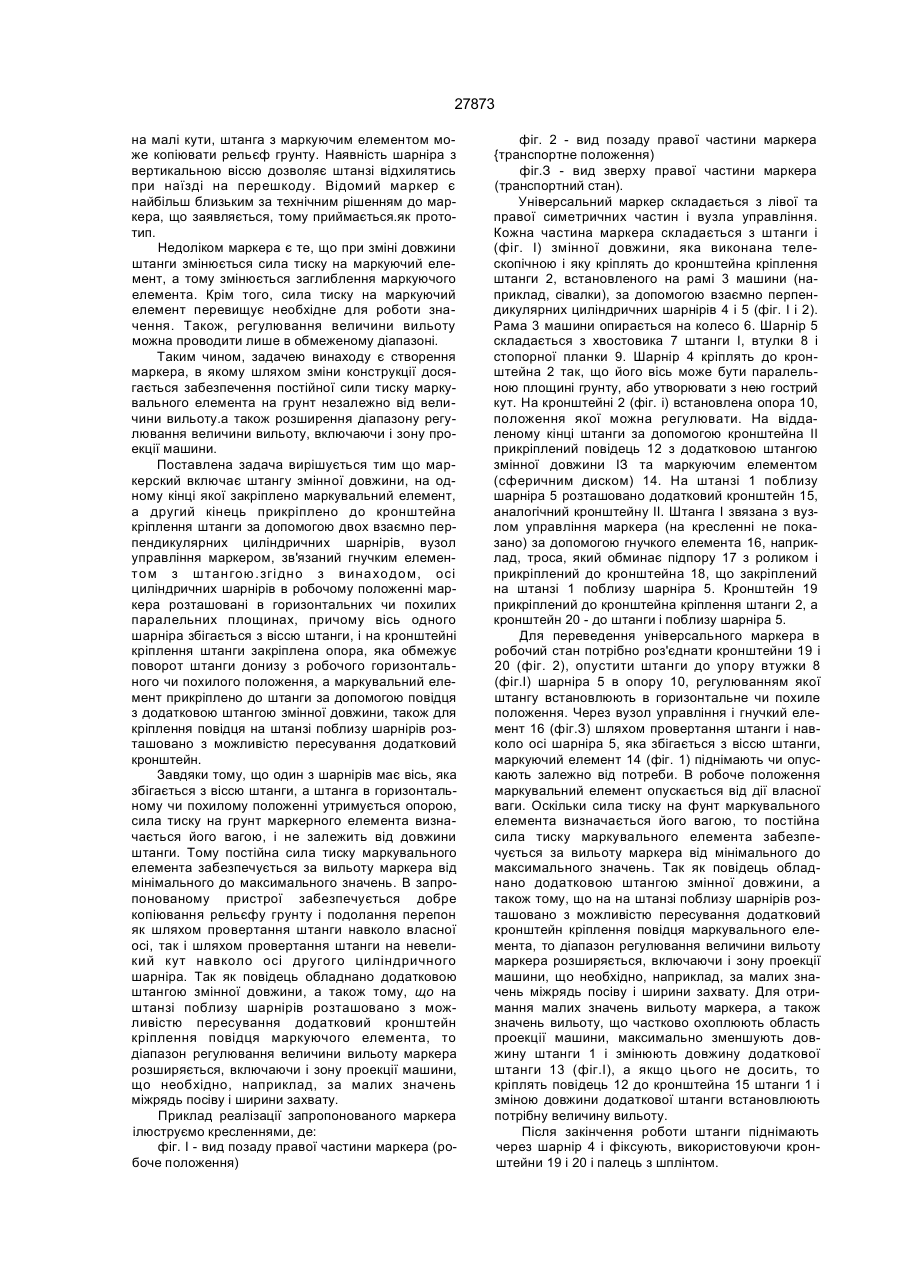

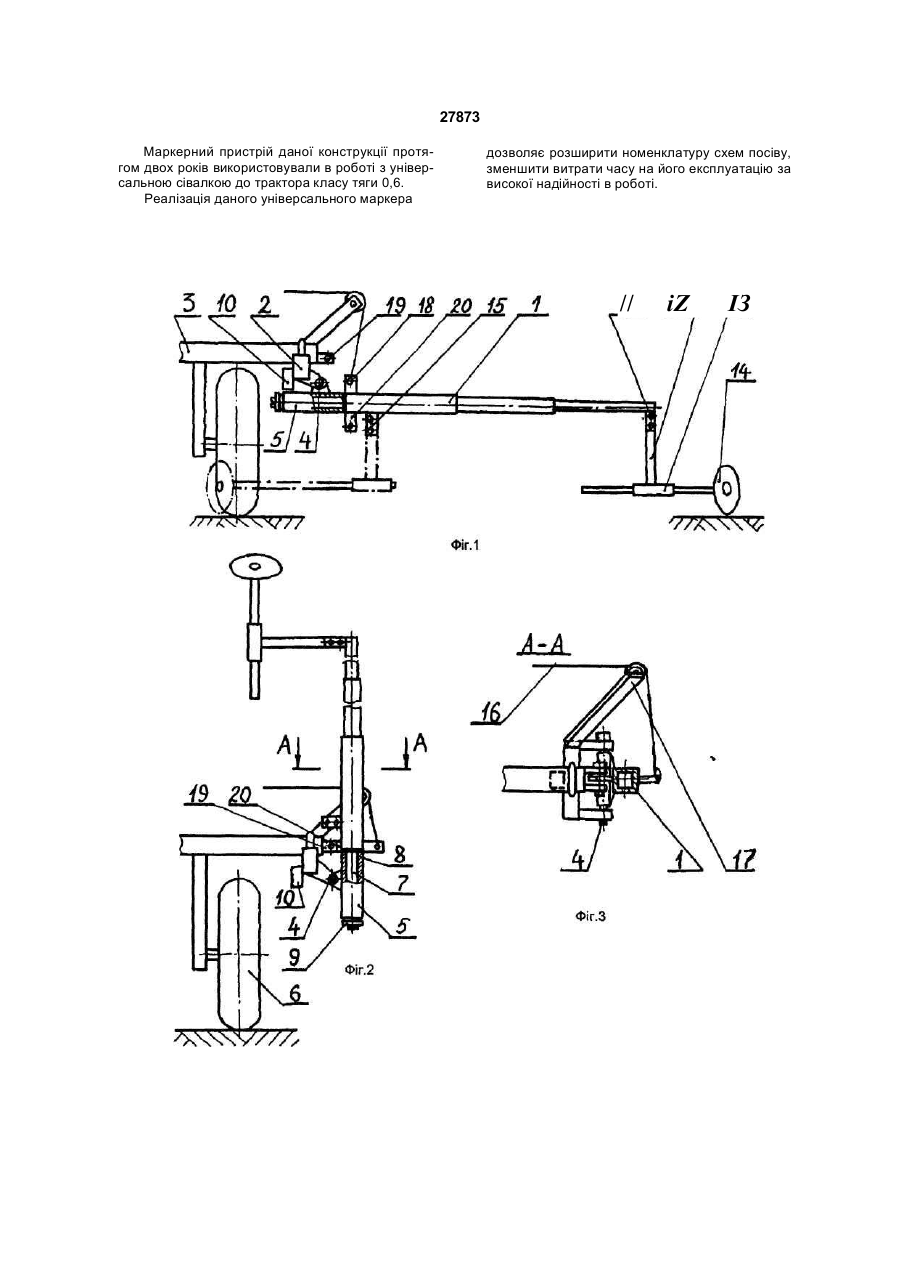

1. Універсальний маркер, що включає штангу змінної довжини, на одному кінці якої закріплено маркувальний елемент, а другий кінець прикріплено до кронштейна кріплення штанги за допомогою двох взаємно перпендикулярних CM О со 00 N. CM 27873 на малі кути, штанга з маркуючим елементом може копіювати рельєф грунту. Наявність шарніра з вертикальною віссю дозволяє штанзі відхилятись при наїзді на перешкоду. Відомий маркер є найбільш близьким за технічним рішенням до маркера, що заявляється, тому приймається.як прототип. Недоліком маркера є те, що при зміні довжини штанги змінюється сила тиску на маркуючий елемент, а тому змінюється заглиблення маркуючого елемента. Крім того, сила тиску на маркуючий елемент перевищує необхідне для роботи значення. Також, регулювання величини вильоту можна проводити лише в обмеженому діапазоні. Таким чином, задачею винаходу є створення маркера, в якому шляхом зміни конструкції досягається забезпечення постійної сили тиску маркувального елемента на грунт незалежно від величини вильоту.а також розширення діапазону регулювання величини вильоту, включаючи і зону проекції машини. Поставлена задача вирішується тим що маркерский включає штангу змінної довжини, на одному кінці якої закріплено маркувальний елемент, а другий кінець прикріплено до кронштейна кріплення штанги за допомогою двох взаємно перпендикулярних циліндричних шарнірів, вузол управління маркером, зв'язаний гнучким елементом з штангою.згідно з винаходом, осі циліндричних шарнірів в робочому положенні маркера розташовані в горизонтальних чи похилих паралельних площинах, причому вісь одного шарніра збігається з віссю штанги, і на кронштейні кріплення штанги закріплена опора, яка обмежує поворот штанги донизу з робочого горизонтального чи похилого положення, а маркувальний елемент прикріплено до штанги за допомогою повідця з додатковою штангою змінної довжини, також для кріплення повідця на штанзі поблизу шарнірів розташовано з можливістю пересування додатковий кронштейн. Завдяки тому, що один з шарнірів має вісь, яка збігається з віссю штанги, а штанга в горизонтальному чи похилому положенні утримується опорою, сила тиску на грунт маркерного елемента визначається його вагою, і не залежить від довжини штанги. Тому постійна сила тиску маркувального елемента забезпечується за вильоту маркера від мінімального до максимального значень. В запропонованому пристрої забезпечується добре копіювання рельєфу грунту і подолання перепон як шляхом провертання штанги навколо власної осі, так і шляхом провертання штанги на невеликий кут навколо осі другого циліндричного шарніра. Так як повідець обладнано додатковою штангою змінної довжини, а також тому, що на штанзі поблизу шарнірів розташовано з можливістю пересування додатковий кронштейн кріплення повідця маркуючого елемента, то діапазон регулювання величини вильоту маркера розширяється, включаючи і зону проекції машини, що необхідно, наприклад, за малих значень міжрядь посіву і ширини захвату. Приклад реалізації запропонованого маркера ілюструємо кресленнями, де: фіг. І - вид позаду правої частини маркера (робоче положення) фіг. 2 - вид позаду правої частини маркера {транспортне положення) фіг.З - вид зверху правої частини маркера (транспортний стан). Універсальний маркер складається з лівої та правої симетричних частин і вузла управління. Кожна частина маркера складається з штанги і (фіг. І) змінної довжини, яка виконана телескопічною і яку кріплять до кронштейна кріплення штанги 2, встановленого на рамі 3 машини (наприклад, сівалки), за допомогою взаємно перпендикулярних циліндричних шарнірів 4 і 5 (фіг. І і 2). Рама 3 машини опирається на колесо 6. Шарнір 5 складається з хвостовика 7 штанги І, втулки 8 і стопорної планки 9. Шарнір 4 кріплять до кронштейна 2 так, що його вісь може бути паралельною площині грунту, або утворювати з нею гострий кут. На кронштейні 2 (фіг. і) встановлена опора 10, положення якої можна регулювати. На віддаленому кінці штанги за допомогою кронштейна II прикріплений повідець 12 з додатковою штангою змінної довжини ІЗ та маркуючим елементом (сферичним диском) 14. На штанзі 1 поблизу шарніра 5 розташовано додатковий кронштейн 15, аналогічний кронштейну II. Штанга І звязана з вузлом управління маркера (на кресленні не показано) за допомогою гнучкого елемента 16, наприклад, троса, який обминає підпору 17 з роликом і прикріплений до кронштейна 18, що закріплений на штанзі 1 поблизу шарніра 5. Кронштейн 19 прикріплений до кронштейна кріплення штанги 2, а кронштейн 20 - до штанги і поблизу шарніра 5. Для переведення універсального маркера в робочий стан потрібно роз'єднати кронштейни 19 і 20 (фіг. 2), опустити штанги до упору втужки 8 (фіг.І) шарніра 5 в опору 10, регулюванням якої штангу встановлюють в горизонтальне чи похиле положення. Через вузол управління і гнучкий елемент 16 (фіг.З) шляхом провертання штанги і навколо осі шарніра 5, яка збігається з віссю штанги, маркуючий елемент 14 (фіг. 1) піднімають чи опускають залежно від потреби. В робоче положення маркувальний елемент опускається від дії власної ваги. Оскільки сила тиску на фунт маркувального елемента визначається його вагою, то постійна сила тиску маркувального елемента забезпечується за вильоту маркера від мінімального до максимального значень. Так як повідець обладнано додатковою штангою змінної довжини, а також тому, що на на штанзі поблизу шарнірів розташовано з можливістю пересування додатковий кронштейн кріплення повідця маркувального елемента, то діапазон регулювання величини вильоту маркера розширяється, включаючи і зону проекції машини, що необхідно, наприклад, за малих значень міжрядь посіву і ширини захвату. Для отримання малих значень вильоту маркера, а також значень вильоту, що частково охоплюють область проекції машини, максимально зменшують довжину штанги 1 і змінюють довжину додаткової штанги 13 (фіг.І), а якщо цього не досить, то кріплять повідець 12 до кронштейна 15 штанги 1 і зміною довжини додаткової штанги встановлюють потрібну величину вильоту. Після закінчення роботи штанги піднімають через шарнір 4 і фіксують, використовуючи кронштейни 19 і 20 і палець з шплінтом. 27873 Маркерний пристрій даної конструкції протягом двох років використовували в роботі з універсальною сівалкою до трактора класу тяги 0,6. Реалізація даного універсального маркера дозволяє розширити номенклатуру схем посіву, зменшити витрати часу на його експлуатацію за високої надійності в роботі. // iZ ІЗ 27873 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044)254-42-30,295-61-97 Підписано до друку j$.,O9 2001 р. Формат 60x84 1 Обсяг ОЬв обл.-вид.арк. Тираж 50 прим. Зам. З УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
