G01B 5/28 — для вимірювання шорсткості або нерівності поверхонь

Номер патенту: 87475

Опубліковано: 10.02.2014

Автор: НАЦІОНАЛЬНИЙ ТРАНСПОРТНИЙ УНІВЕРСИТЕТ

МПК: G01B 5/28, G01K 1/02

Мітки: спосіб, дефектів, теплового, автомобільних, доріг, прихованих, покриттів, контролю, аеродромів

Формула / Реферат:

Спосіб теплового контролю прихованих дефектів покриттів аеродромів та автомобільних доріг, який включає дистанційну реєстрацію термограм поверхні покриття та аналіз цих термограм, який відрізняється тим, що в тріщину покриття заливають і підпалюють пальну рідину.

Номер патенту: 84870

Опубліковано: 11.11.2013

Автори: Мозолюк Володимир Олексійович, Жайворонок Григорій Ігорович, Гущина Алла Никифорівна, Гущин Володимир Миколайович

МПК: G01B 5/28

Мітки: зразків, деталей, набір, шорсткості, контролю, порівняння, поверхні

Формула / Реферат:

1. Набір зразків шорсткості поверхні (порівняння) для шорсткості деталей, що містить набір брусків, закріплених в оправках гвинтами, із стандартизованими параметрами робочих поверхонь, який відрізняються тим, що матеріал зразків має хімічний склад та фізико-механічні властивості схожі з матеріалом деталі, що вимірюється, та виготовлених з того ж матеріалу, що і матеріал вимірюваної деталі.2. Набір за п. 1, який відрізняються тим, що...

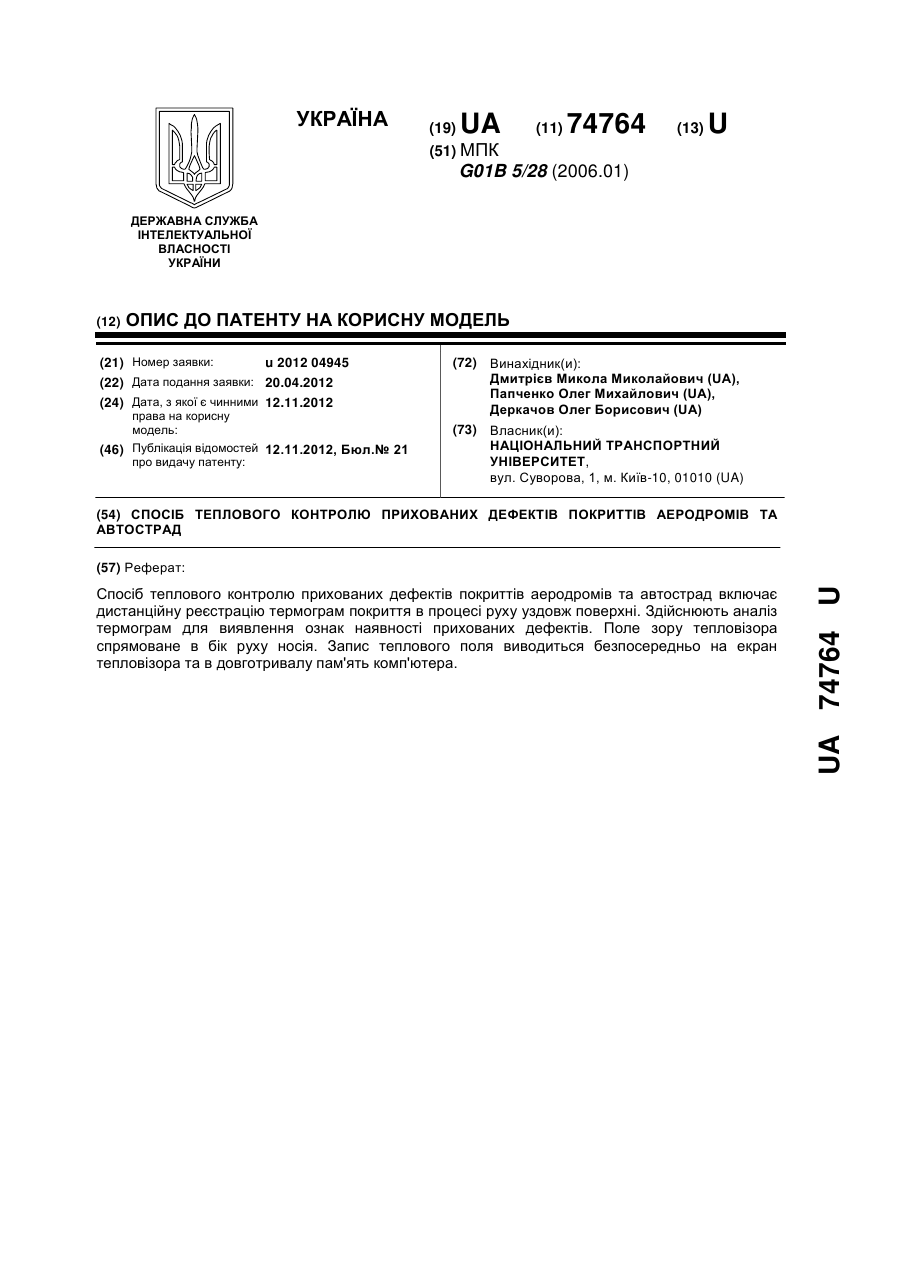

Номер патенту: 74764

Опубліковано: 12.11.2012

Автори: Деркачов Олег Борисович, Папченко Олег Михайлович, Дмитрієв Микола Миколайович

МПК: G01B 5/28

Мітки: контролю, автострад, аеродромів, спосіб, теплового, дефектів, покриттів, прихованих

Формула / Реферат:

Спосіб теплового контролю прихованих дефектів покриттів аеродромів та автострад, який передбачає дистанційну реєстрацію термограм покриття в процесі руху уздовж поверхні при розташуванні пристрою на рухомому наземному носії та аналіз цих термограм з метою виявлення ознак наявності прихованих дефектів, який відрізняється тим, що поле зору тепловізора спрямоване в бік руху носія, кут нахилу лінії візування обмежений величиною, при якій лінійна...

Номер патенту: 74152

Опубліковано: 25.10.2012

Автори: Головченко Валентина Василівна, Мозолюк Володимир Олексійович, Гущина Алла Никифорівна, Гущин Володимир Миколайович

МПК: G01B 5/28

Мітки: приладів, щупових, вимірів, еталон, контактних, поверхні, шорсткості, деталі, калібровки

Формула / Реферат:

1. Еталон шорсткості для калібровки контактних (щупових) приладів для виміру шорсткості поверхні деталі у вигляді прямокутного паралелепіпеда, на одній із поверхонь якого нанесені нерівності із визначеними значеннями шорсткості по параметру Ra, який відрізняється тим, що нерівності нанесені на всій поверхні; значення шорсткості по параметру Ra знаходяться в інтервалі, в якому розташовані значення шорсткості по параметру Ra поверхні деталі,...

Номер патенту: 56607

Опубліковано: 25.01.2011

Автори: Клименко Тетяна Євгенівна, Киричок Тетяна Юріївна

МПК: G01B 5/28, G01B 11/00

Мітки: профілометр, універсальний

Формула / Реферат:

Універсальний профілометр, що містить корпус, датчик з алмазною голкою, колодку, механізм трасування з електроприводом, електронний блок із світловим табло, кулачковий важіль, одно плече якого встановлено під виступаючою збоку віссю шарнірного паралелограма підвіси датчика з алмазною голкою, а кулачок встановлено з упором в вертикальну площину бокового вирізу повзуна приводу і має дві пари складених орієнтуючих штирів, які розміщені на...

Номер патенту: 84389

Опубліковано: 27.10.2008

Автори: Арменат Юрген, БРАУН Мартін, Гроссхардт Клаус-Юрген

МПК: B21B 37/28, B21C 47/02, B21B 38/00 ...

Мітки: установки, прокатки, площинність, моталки, вимірювання, шахті, впливу, гарячої, спосіб, пристрій, стрічки

Формула / Реферат:

1. Спосіб вимірювання та впливу на площинність стрічки в шахті моталки установки для гарячої прокатки стрічки, причому шахта моталки містить між тягнучим пристроєм та моталкою рухомі та нерухомі напрямні стрічки, а також рухомий ролик для вимірювання площинності, що має робоче положення, при якому гаряча стрічка проходить навколо ролика (13) для вимірювання площинності із збереженням приблизно постійного кута α обхвату, і опущене...

Номер патенту: 10646

Опубліковано: 15.11.2005

Автор: Рудаков Валерій Леонідович

МПК: G01N 19/02, G01B 5/28, F42B 5/26 ...

Мітки: експериментальних, слідів, гільзи, поверхні, пристрій, внутрішньої, отримання

Формула / Реферат:

Пристрій для отримання експериментальних слідів внутрішньої поверхні гільзи, який відрізняється тим, що містить корпус, обтискний ролик, рамку, комплект слідосприймаючих стрижнів зі знімними накладками з металу, що відповідає металу, з якого виготовлена гільза, рамка з однієї сторони шарнірно зв'язана з корпусом, з іншої шарнірно зв'язана з обтискним роликом; у торці корпуса з боку обтискного ролика виконаний різьбовий отвір для закріплення...

Номер патенту: 73998

Опубліковано: 17.10.2005

Автори: Єлісєєв Владімір Ніколаєвіч, Козирєв Боріс Владіміровіч, Матвєєв Міхаіл Сємьоновіч, Чєрнов Дмітрій Гєрмановіч, Сапєльніков Юрій Анатольєвіч

МПК: F16L 55/26, F17D 5/06, F17D 5/00 ...

Мітки: носій, варіанти, внутрішньотрубного, датчиків, інспекційного, снаряда

Формула / Реферат:

1. Носій датчиків для внутрішньотрубного інспекційного снаряда, що містить посадкові місця для датчиків, які розташовуються по поверхні з осьовою симетрією, який відрізняється тим, що носій має множину з'єднаних між собою кільцеподібних держаків датчиків, посадкові місця для датчиків виконані в кінематично з'єднаних між собою елементах кільцеподібних держаків, елементи кільцеподібних держаків здатні витримувати пружне віджимання в радіальному...

Номер патенту: 2100

Опубліковано: 15.10.2003

Автори: Матвєєв Міхаіл Сємьоновіч, Сапєльніков Юрій Анатольєвіч, Чєрнов Дмітрій Гєрмановіч, Козирєв Боріс Владіміровіч, Лісковскій Алєксандр Вікторовіч, Тарасов Валєрій Алєксєєвіч, Єлісєєв Владімір Ніколаєвіч

МПК: F17D 5/06, F16L 55/26, F17D 5/00 ...

Мітки: датчиків, снаряда, носій, варіанти, внутрішньотрубного, інспекційного

Формула / Реферат:

1. Носій датчиків для внутрішньотрубного інспекційного снаряда, який має манжету з еластичного матеріалу з посадковими місцями для датчиків, які розташовані по поверхні з осьовою симетрією, який відрізняється тим, що довжина манжети в напрямку її осі складає не менше діаметра циліндра, у який вписується носій.2. Носій датчиків для внутрішньотрубного інспекційного снаряда, який має манжету з еластичного матеріалу з посадковими місцями...

Номер патенту: 18854

Опубліковано: 25.12.1997

Автори: Шабайкович Віктор Антонович, Медвідь Маркіян Васильович, Мельничук Ігор Михайлович

МПК: G01B 11/00, G01B 5/28

Мітки: універсальний, профілометр

Формула / Реферат:

Универсальный профилометр, содержащий корпус с базовой плоскостью и плоскостью симметрии, проходящей через ось корпуса и перпендикулярной его базовой плоскости, ползун, привод перемещений ползуна вдоль оси корпуса, датчик с алмазной иглой, шарнирный параллелограмм, два шарнира которого установлены на ползуне, а два других - на дитчике, и электронный блок со световым табло, отличающийся тем, что он снабжен двумя парами сменных ориентирующих...

Номер патенту: 6565

Опубліковано: 29.12.1994

Автори: Кузенко Вячеслав Григорович, Колісник Євгеній Сергійович, Ісаков Станіслав Васильович, Лугін Володимир Павлович, Бражник Євгеній Георгійович

МПК: G01B 5/28

Мітки: відхилень, пристрій, контролю, прямолінійності

Формула / Реферат:

(57) Устройство для контроля отклонений от прямолинейности, содержащее корпус, установленные на его торцах базовые опоры и отсчетные узлы, а центр тяжести корпуса расположен в плоскости, равноудаленной от базовых опор, отличающееся тем, что оно снабжено штангой, соединенной с корпусом посредством узла развязки, выполненного в виде карданного подвеса, механизмом осевого перемещения штанги с датчиком пройденного пути, механизмам вращения...
