Установка для очищення стічних вод

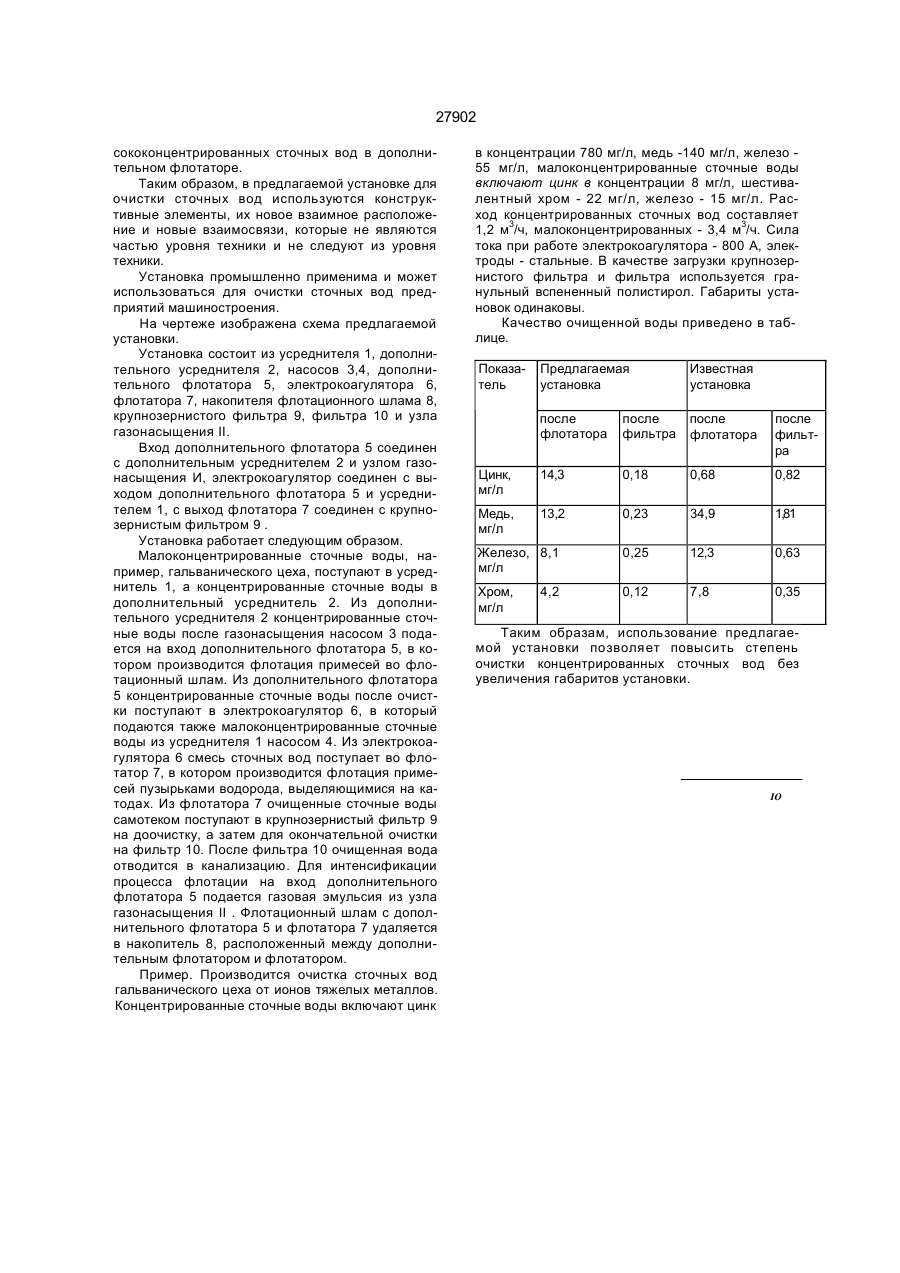

1 .Установка для очистки сточных вод, содержащая усреднитель, электрокоагулятор, флотатор и фильтр, отличающаяся тем, что она снабжена дополнительным усреднителем, дополнительным флотатором, расположенным в одном корпусе с Изобретение относится к очистке сточных вод от ионов тяжелых металлов и эмульгированных примесей, и может быть использовано, например, при очистке сточных вод предприятий машиностроения. Известна установка для очистки сточных вод содержащая последовательно соединенные электрокоагулятор, флотатор и фильтр [1]. Недостатком установки является то, что она неэффективно работает при высокой концентрации загрязнений. Задачи изобретения - повышение степени очистки высококонцентрированных сточных вод без увеличения габаритов установки. Поставленная задача достигается тем, что установка для очистки сточных вод, состоящая из усреднителя, электрокоагулятора, флотатора и фильтра, снабжена дополнительным усреднителем, дополнитель-флотатором, расположенным в общем корпусе с флотатором, крупнозернистым фильтром, расположенным вводном корпусе с фильтром, и накопителем флотационного шлама, расположенным между боковыми сторонами дополнительного флотатора и флотатором, при этом вход дополнительного флотатора соединен с дополнительным усреднителем, злектрокоагулятор соединен с выходам дополнительного флотатора и усреднителем, а выход флотатора соединен крупнозернистым фильтром. Кроме того, установка снабжена узлом газонасыщения, который сообщен с входом дополнительного флотатора. флотатором, крупнозернистым фильтром, расположенным в одном корпусе с фильтром, и накопителем флотационного шлама, расположенным между боковыми сторонами дополнительного флотатора и флотатора, при этом вход дополнительного флотатора соединен с дополнительным усреднителем, электрокоагулятор соединен с выходом дополнительного флотатора и усреднителем, а выход флотатора соединен с крупнозернистым фильтром. 2. Установка по п.1, отличающаяся тем, что она снабжена узлом газонасыщения, который сообщен с входом дополнительного флотатора. Снабжение известной установки дополнительным усреднителем и дополнительным флотатором, расположенным в одном корпусе с флотатором, позволяет выделить концентрированные сточные воды, произвести их флотационную очистку при низкой гидравлической нагрузке, что ведет к снижению концентрации примесей, поступающих в электрокоагулятор, без увеличения габаритов установки, так как не увеличиваются общие габариты усреднителя и дополнительного усреднителя флотатора и дополнительного флотатора. Снабжение установки крупнозернистым фильтром, расположенным в одном корпусе с фильтром, позволяет уменьшить концентрацию примесей, поступающих на фильтр и повысить степень очистки высококонцентрированных сточных вод без увеличения габаритов установки, так как не увеличиваются общие габариты фильтра и крупнозернистого фильтра. Снабжение установки накопителем флотационного шлама, расположенным между боковыми сторонами дополнительного флотатора и флотатора, позволяет производить удаление шлама с поверхности дополнительного флотатора и флотатора без разрушения шлама из-за сохранения пути его транспортирования, что приводит к повышению степени очистки сточных вод в связи с уменьшением выноса шлама очищенной водой. Снабжение установки узлом газонасыщения, который сообщен с входом дополнительного флотатора, позволяет повысить степень очистки вы СМ о см оо см < 27902 сококонцентрированных сточных вод в дополнительном флотаторе. Таким образом, в предлагаемой установке для очистки сточных вод используются конструктивные элементы, их новое взаимное расположение и новые взаимосвязи, которые не являются частью уровня техники и не следуют из уровня техники. Установка промышленно применима и может использоваться для очистки сточных вод предприятий машиностроения. На чертеже изображена схема предлагаемой установки. Установка состоит из усреднителя 1, дополнительного усреднителя 2, насосов 3,4, дополнительного флотатора 5, электрокоагулятора 6, флотатора 7, накопителя флотационного шлама 8, крупнозернистого фильтра 9, фильтра 10 и узла газонасыщения II. Вход дополнительного флотатора 5 соединен с дополнительным усреднителем 2 и узлом газонасыщения И, электрокоагулятор соединен с выходом дополнительного флотатора 5 и усреднителем 1, с выход флотатора 7 соединен с крупнозернистым фильтром 9 . Установка работает следующим образом. Малоконцентрированные сточные воды, например, гальванического цеха, поступают в усреднитель 1, а концентрированные сточные воды в дополнительный усреднитель 2. Из дополнительного усреднителя 2 концентрированные сточные воды после газонасыщения насосом 3 подается на вход дополнительного флотатора 5, в котором производится флотация примесей во флотационный шлам. Из дополнительного флотатора 5 концентрированные сточные воды после очистки поступают в электрокоагулятор 6, в который подаются также малоконцентрированные сточные воды из усреднителя 1 насосом 4. Из электрокоагулятора 6 смесь сточных вод поступает во флотатор 7, в котором производится флотация примесей пузырьками водорода, выделяющимися на катодах. Из флотатора 7 очищенные сточные воды самотеком поступают в крупнозернистый фильтр 9 на доочистку, а затем для окончательной очистки на фильтр 10. После фильтра 10 очищенная вода отводится в канализацию. Для интенсификации процесса флотации на вход дополнительного флотатора 5 подается газовая эмульсия из узла газонасыщения II . Флотационный шлам с дополнительного флотатора 5 и флотатора 7 удаляется в накопитель 8, расположенный между дополнительным флотатором и флотатором. Пример. Производится очистка сточных вод гальванического цеха от ионов тяжелых металлов. Концентрированные сточные воды включают цинк в концентрации 780 мг/л, медь -140 мг/л, железо 55 мг/л, малоконцентрированные сточные воды включают цинк в концентрации 8 мг/л, шестивалентный хром - 22 мг/л, железо - 15 мг/л. Расход концентрированных сточных вод составляет 1,2 м3/ч, малоконцентрированных - 3,4 м3/ч. Сила тока при работе электрокоагулятора - 800 А, электроды - стальные. В качестве загрузки крупнозернистого фильтра и фильтра используется гранульный вспененный полистирол. Габариты установок одинаковы. Качество очищенной воды приведено в таблице. Показатель Предлагаемая установка Известная установка после флотатора после после фильтра флотатора после фильтра Цинк, мг/л 14,3 0,18 0,68 0,82 Медь, мг/л 13,2 0,23 34,9 1,81 Железо, 8,1 мг/л 0,25 12,3 0,63 Хром, мг/л 0,12 7,8 0,35 4,2 Таким образам, использование предлагаемой установки позволяет повысить степень очистки концентрированных сточных вод без увеличения габаритов установки. ІО 27902 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044)254-42-30,295-61.97 Підписано до друку Обсяг 2001 p. Формат 60x84J 0#у££ обл.-вид.арк. /8. Тираж 50 прим. Зам. УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
